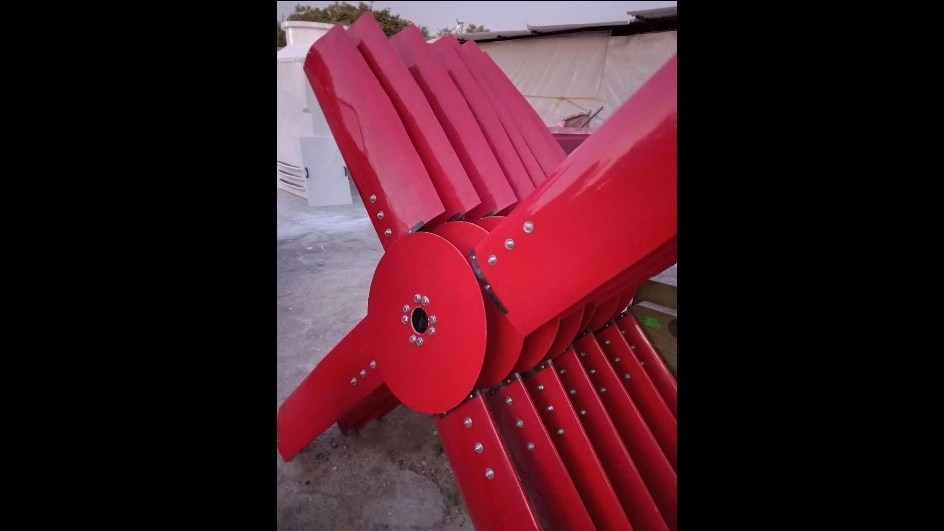

🔹🔵🔹فن🔹🔵🔹
مکانیزمی جهت جابجایی اجباری هوا درون برج خنک کننده می باشد. یا از نوع محوری (مکنده) است که در بالای برج قرار می گیرد و یا از نوع سانتریفیوژ (دمنده) که در جلوی برج تعبیه می شود.
🔹🔵🔹نازل های آب پاش🔹🔵🔹
نازل هایی نصب شده در کلکتور آب ورودی به برج، که جریان آب داغ واردشده را بر روی پکینگ ها توزیع می کنند. اتمیزه شدن آب توسط نازل ها، علاوه بر پراکندگی بهتر آن روی سطوح پکینگ، منجر به کاهش فشار آب شده که دمای تبخیر آن را پایین می آورد. ضمن آنکه با تبدیل شدن آب به قطرات متعدد، سطح تماس میان آب و هوا نیز افزایش می یابد.

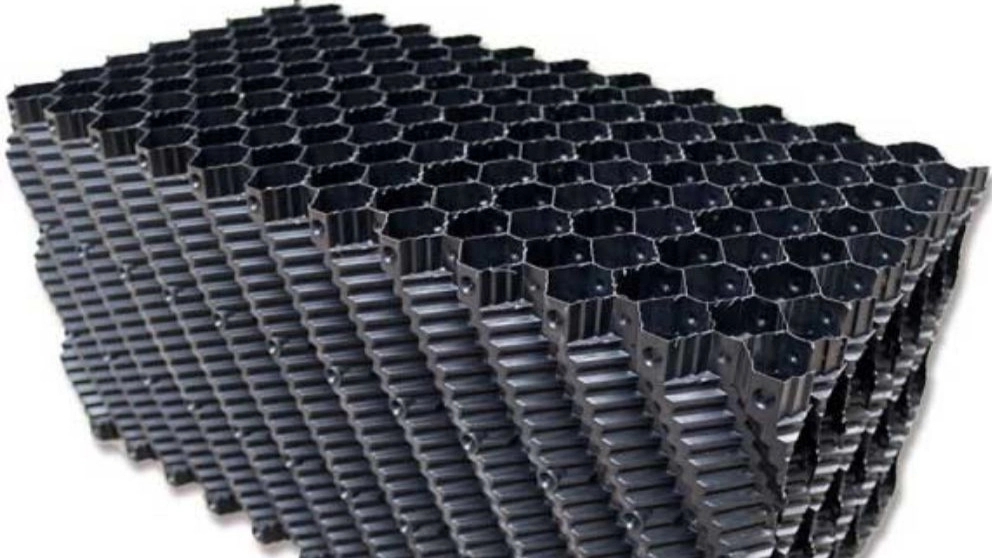

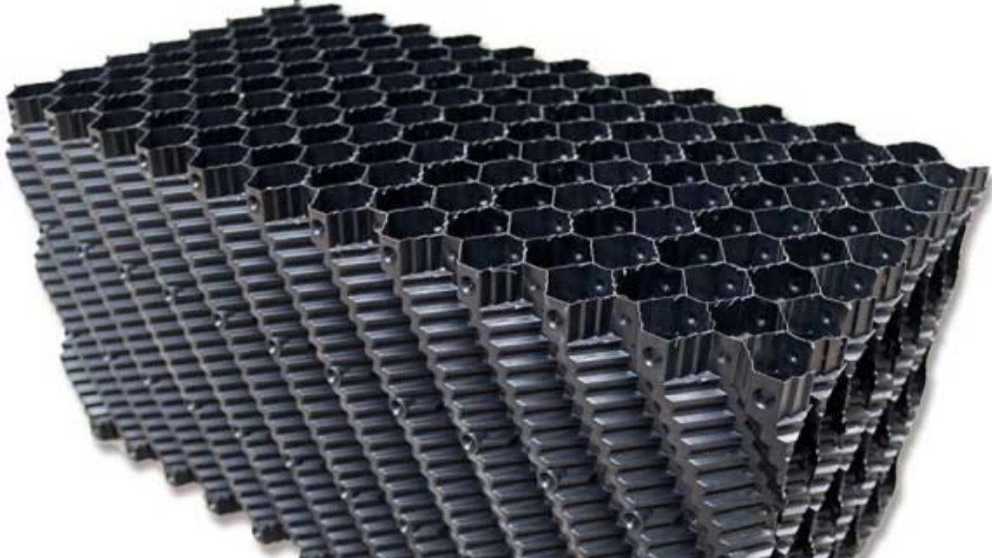

🔹🔵🔹پکینگ🔹🔵🔹
عاملی است جهت افزایش سطح تماس میان آب و هوا که منجر به تشدید فرایند تبخیر می شود. به طوری که پس از پاشش آب توسط نازل ها، آب به صورت لایه های نازک در سطوح پکینگ، کاملاً پخش شده و این چنین در تماس با هوای بیشتری قرار می گیرد. علاوه بر این، بواسطه به تله افتادن آب درون پکینگ، زمان بیشتری برای تبخیر آن به وجود خواهد آمد.
![](/_next/image?url=https%3A%2F%2Fcdn-ir1.behzi.net%2Feditor%2Fcover%2F1705743671475.jpg&w=3840&q=100)
🔹🔵🔹پورت آب جبرانی🔹🔵🔹
متصل به شناوری است که با پایین آمدن سطح آب درون تشتک برج (ناشی از تبخیر و تخلیه آب) آب جبرانی را تغذیه می کند. اساس کار شناور متصل به این پروت دقیقا مشابه شناور در کولرهای آبی است. زمانی که سطح آب داخل تشتک کاهش می یابد، شناور به سمت پایین حرکت می کند و آب بیشتری به داخل کولینگ تاور وارد می شود و بالعکس، زمانی که سطح آب داخل تشتک افزایش می یابد، شناور بر اساس قانون شناوری پاسکال، به سمت بالا حرکت می کند و مسیر آب ورودی به داخل تشتک را محدود تر می کند. در واقع وظیفه شناور و پورت آب جبرانی این است که سطح آب داخل تشتک برج خنک کننده را در سطح بهینه ای حفظ کند.
🔹🔵🔹پورت آب سر ریز🔹🔵🔹
🔹🔵🔹پورت آب تخلیه🔹🔵🔹
با توجه به ارتباط مستقیم آب با هوا و در نتیجه کثیف شدن آن، آب آلوده شده از طریق این پورت تخلیه شده و بوسیله پورت آب جبرانی، آب تمیز جایگزین می شود. پورت آب تخلیه همواره در پایین ترین قسمت از تشتک کولینگ تاور نصب می شود.
🔹🔵🔹پورت آب داغ ورودی🔹🔵🔹
محل ورود آب داغ به برج خنک کننده می باشد. این آب داغ می تواند از خروجی کندانسور چیلر تراکمی آب خنک و یا خروجی کندانسور یک چیلر جذبی باشد که حامل گرمای جذب شده از داخل ساختمان هستند.
🔹🔵🔹پورت آب سرد خروجی🔹🔵🔹
محل خروج آب سرد از برج خنک کننده می باشد، در واقع آب سرد شده مجددا در دستگاه یا سیستم مورد نظر مورد استفاده قرار می گیرد.
