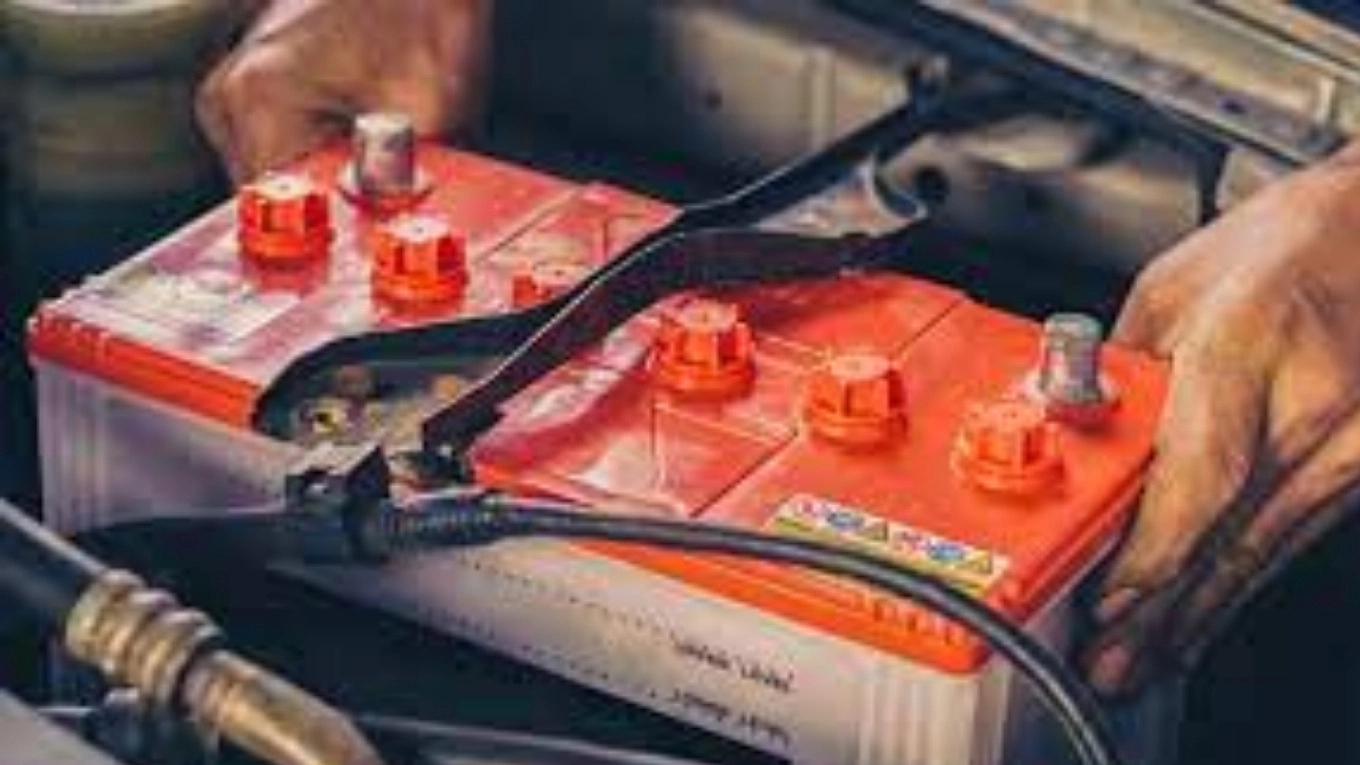

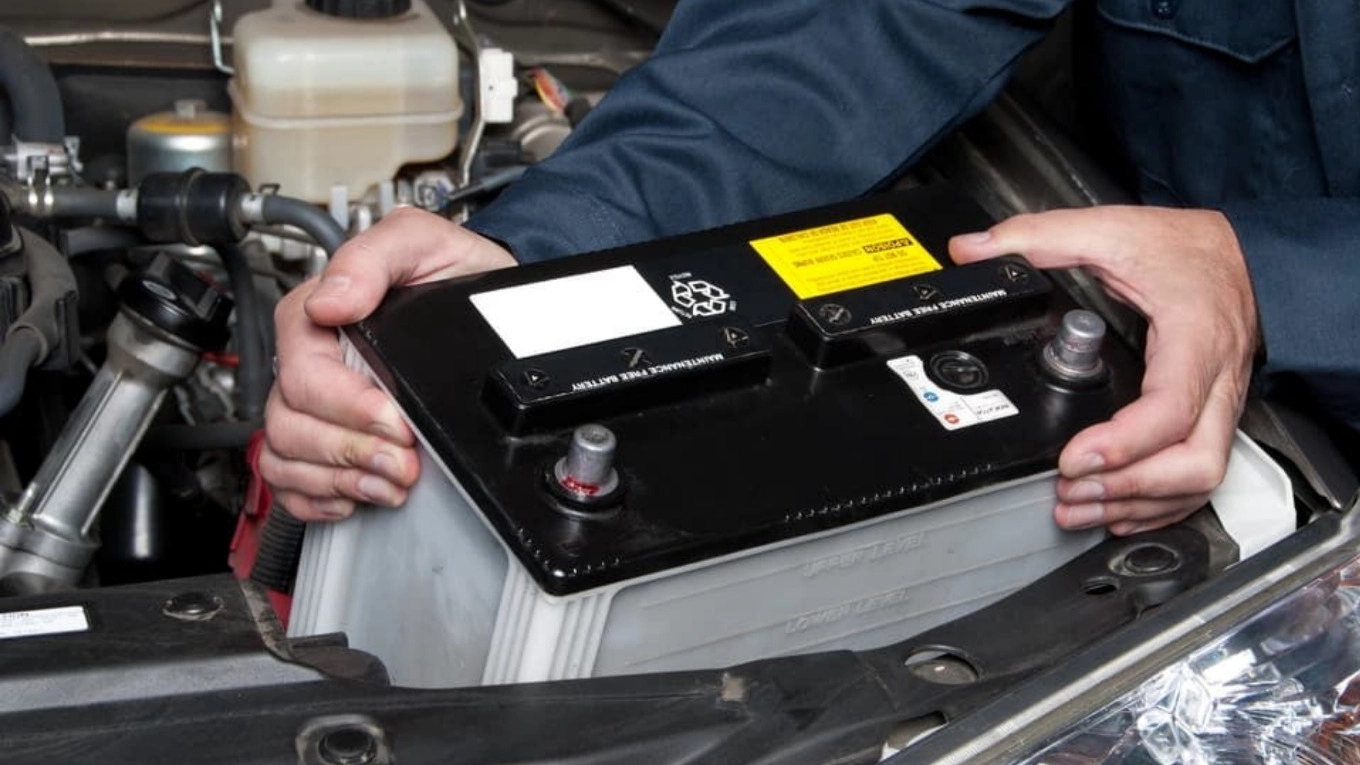

اجزا تشکیل دهنده باتری خودرو شامل موارد زیر است:
جعبه باتری Battery case ترمینال باتریBattery cover صفحات باتری صفحه منفی باتری Negative plate صفحه مثبت باتری Positive plate صفحه عایق باتری جداکننده باطری ماشین نشانگر باتری اسید یا الکترولیت باتری درپوش باتری خمیر باتری قطب های باتری
1.جعبه یا پوسته باطری ماشین:
جعبه باتری یکی از اجزای تشکیل دهنده باتری خودرو است. به عنوان محافظ باتری عمل می کند و سایر اجزا را در خود جای می‌دهد. شکل جعبه به صورت مکعب مستطیل است و از جنس پلاستیک مقاوم و محکم پلی کربنات، ساخته می شود. پوسته باتری در مقابل حرارت و فعل و انفعالات شیمیایی باتری و ضربه، مقاوم می باشد، اما در تصادفات سنگین، با شکستن باتری خودرو مواجه خواهند شد. جعبه باتری بصورت خانه خانه (برجستگی های پل مانند) ساخته شده و کف هر خانه دارای حوضچه‌هایی برای ته نشین شدن ذرات جدا شده از صفحات باتری است. بستگی به ولتاژ باتری تعداد سلولهای آن (خانه های آن ) کم و زیاد می گردد. برای مثال یک باتری ۱۲v دارای ۶خانه یا سلول می باشد.
2.ترمینال یا بوشینگ‌های اتصال:
ترمینالها به سر کابل مثبت و سر کابل منفی سلول های انتهایی متصل می شوند و نقطه واسط بین باتری و سیستم الکتریکی(برقی) ماشین هستند.
3.صفحات:
این صفحات از صفحات مثبت و منفی تشکیل گردیده است. صفحات با یک قطعه به بالای جعبه متصل می شوند که در سلول های اختصاصی هر باتری جای می گیرند. این صفحات عایق بین صفحات مثبت و منفی باتری قرار می گیرند و از جنس های زیر هستند: پشم شیشه صمغ کائوچو فایبر گلاس رایج ترین آنها P.V.C (پلی کلریدونیل)
4.جداکننده باطری ماشین:
از اجزای تشکیل دهنده باتری خودرو ها جداکننده یک ماده پلی اتیلن است، که صفحات مثبت را از صفحات منفی جدا می کند تا جریان موثر الکتریکی را ایجاد کند.
5.نشانگر باتری:
به شکل استوانه است و درون الکترولیت و در خانه باتری قرار دارد. نشانگر باتری خودرو یک از اجزای تشکیل دهنده باتری خودرو است که وضعیت شارژ باتری را به سه حالت ذیل نشان می دهد. شارژ نیمه شارژ دشارژ چک کردن وضعیت باتری، طوری قرار می گیرد که فرد امکان رویت آن از صفحه باتری را داشته باشد.
6.اسید یا الکترولیت باتری(یکی از اجزای تشکیل دهنده باتری خودرو):
اسید یک محلول با ترکیب قوی از سولفوریک اسید و آب مقطر است. پس از ترکیب و خنک شدن از منفذ‌های درپوش درون جعبه ریخته می‌شود. حجم آب مقطر، 3 برابر حجم اسید سولفوریک بوده و حین ترکیب به دمای 100 درجه سانتی گراد می رسد. لطفا زمان تعویض بایستی از دستکش ضد اسید و عینک استفاده کنید.
7.درب یا درپوش باتری:
یکی دیگر از اجزای تشکیل دهنده باتری خودرو درب یا درپوش باتری است. هر باتری خودرو دارای ۶ درب است. برای رویت این درپوش ها، باید به بخش سوراخ های ریختن الکترولیت توجه کنید، زیرا درب ها درست روی منافذ دریافت الکترولیت، قرار گرفته اند. روی هر یک از درب های باتری خودرو روزنه ای وجود دارد که کاربرد این سوراخ ها برای تخلیه خارج کردن گازهای تولیده شده خانه های باتری است. جنس سرپوش از صمغ پلی پروپیلن استفاده شده است که در باتری مهر و موم شده است.
8.خمیر باتری:
خمیر یک مخلوط اکسید سرب است که هم دی اکسید سرب و هم سرب اسفنجی را ایجاد می کند. این ماده به شبکه های مثبت و منفی باتری میچسبد.
9.قطب یا برجک های باتری:
یکی از اجزای تشکیل دهنده باتری، قطب های باتری هستند. جنس قطب ها از سرب است. قطب ها از یک سمت بیرون از درپوش باتری و از سمت دیگر درون مایع الکترولیت هستند. دو قطب باتری بیرون از باتری و دو سمت جعبه به رنگ‌های قرمز و آبی می باشد. قطب ها در دو نوع مثبت و منفی به کار می‌روند. قطب مثبت که از قطر منفی قطورتر است درون جعبه به صفحه مثبت متصل است و قطب منفی با صفحه منفی
