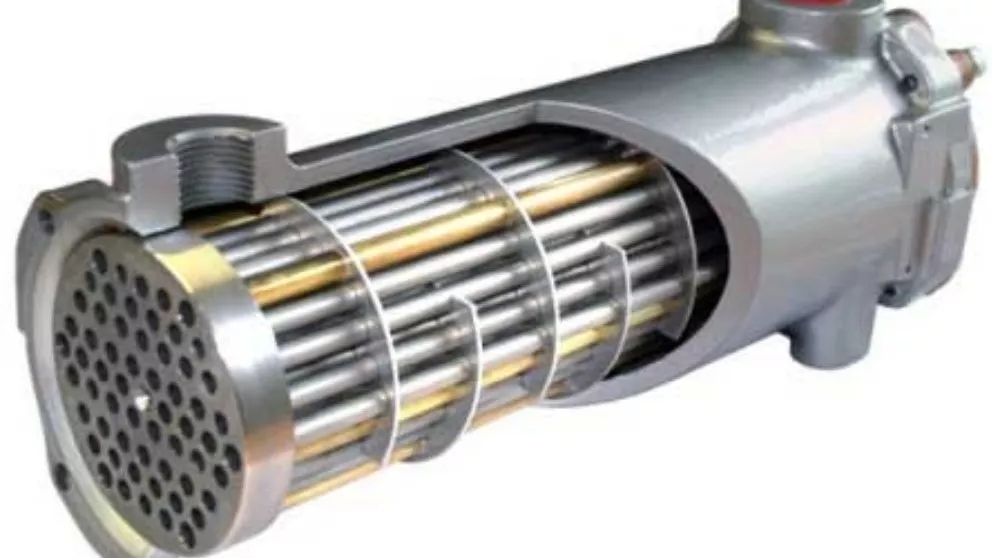

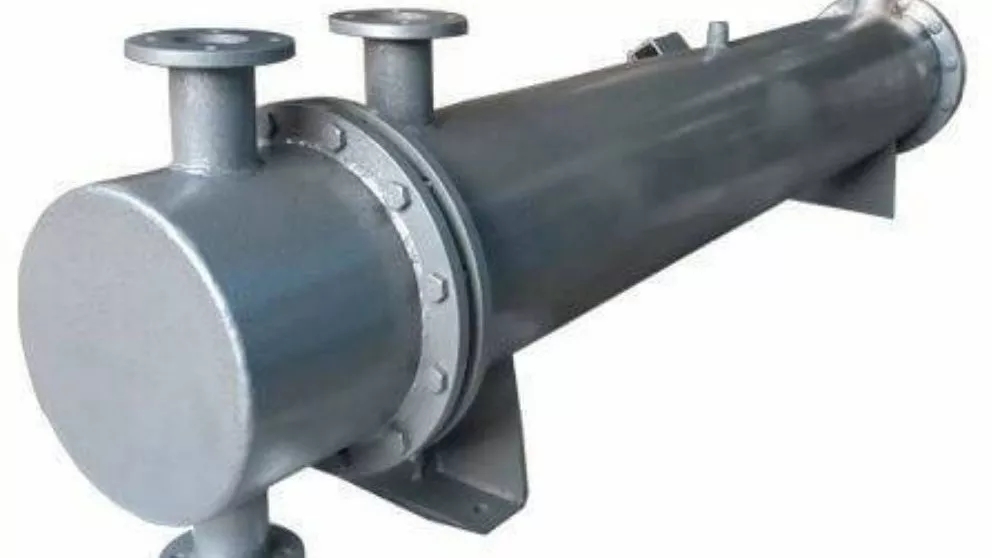

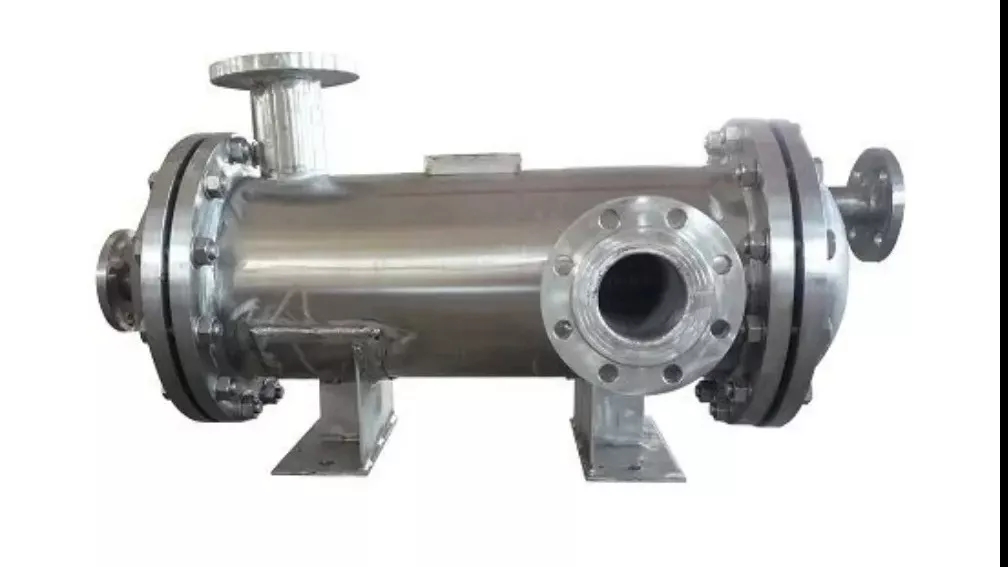

انواع مبدل های حرارتی از نظر فشار کاری به دو دسته کم فشار و پر فشار و از نظر ساختار به انواع زیر تقسیم می شوند : ۱ . مبدل های لوله ای ۲ . مبدل های پوسته و لوله (شل اند تیوب) ۳ . مبدل های هوا خنک یا همان فن دار (درای کولر) ۴ . مبدل های صفحه ای

در این نوع ، یک لوله با قطر کوچک درون لوله ای دیگر با قطر بزرگتر و به صورت هم مرکز قرار می گیرد و انتقال حرارت از طریق جداره لوله کوچک تر بین دو سیال انجام می شود. این نوع ساده ترین نوع مبدل است که بزرگترین عیب آن ، توان انتقال حرارت کمتر نسبت به سایر مبدل ها به خاطر سطح تبادل حرارتی کم آن است. از این نوع بیشتر برای تبادل حرارت بین سیالات گازی شکل استفاده می شود. همچنین زمانی که فشار یکی از دو سیال یا هر دو بالا باشد می توان از این نوع استفاده نمود. مزایا مبدل دو لوله ای عبارت است از : طراحی ساده هزینه ساخت کم کنترل ساده جریان پاک سازی آسان کاربرد در فشارهای بالا نکته : یکی از مهمترین معایب این نوع از مبدل ها این است که سطح انتقال حرارت کمی داشته و فقط برای مبدل های کوچک و با ظرفیت کم مناسب است که در شکل زیر نمونه ای از آن نشان داده شده است.

مبدل حرارتی صفحه ای یا همان پلیتی از تعداد زیادی صفحه فلزی که با فاصله اندکی کنار یکدیگر قرار می گیرند و با الگوی یکی در میان نسبت به هم آب بندی می شوند، تشکیل می شود. یک سیال به عنوان سیال دما بالا و یک سیال هم به عنوان سیال دما پایین وارد آن شده و از طریق سطح فلزی این صفحات با یکدیگر تبادل گرمایی انجام می دهند. این صفحات سطح انتقال حرارت زیادی ایجاد می کنند و به همین دلیل ابعاد این نوع از مبدل ها کوچک (فشرده) است. یکی از معایب این مبدل ها در مقایسه با انواع مبدل شل اند تیوب (پوسته و لوله) این است که فشار کمتری را تحمل می کنند و برای کاربردهای فشار بالا معمولا از نوع پلیتی استفاده نمی شود.

انواع مبدل های حرارتی هوا خنک که به آنها فن دار یا درای کولر نیز گفته می شود از یک یا تعدادی کویل (لوله های متعدد رفت و برگشتی با پره هایی در اطراف آن) و یک یا تعدادی فن تشکیل شده اند (همانند رادیاتور اتومبیل) که سیال با درجه حرارت بالا از داخل کویل عبور می کند و در اثر وزش هوا توسط فن ها از سطح بیرونی کویل و در نتیجه برخورد ذرات هوا با سطح داغ لوله ها و پره های کویل، حرارت اضافی از سیال با درجه حرارت بالا گرفته می شود. مبدل های هوا خنک خود به انواع عمودی، افقی و V شکل تقسیم می شوند.
