لحیم کاری به طور گسترده در صنایع الکترونیکی برای اتصال دو قطعه فلزی کاربرد دارد. معنی لغوی لحیم، “آلیاژ” می باشد که به معنای ترکیب دو یا چند فلز است. برای متصل کردن دو قطعه فلز از فلز سومی که مذاب بوده و پس از این که سرد می شود، قطعات فلز را در کنار یکدیگر محکم نگه می دارد.

هویه اسفنج برنجی جذب کننده لحیم روغن لحیم کاری قلع کش ماژیک ذوب کننده لحیم صفحه عایق سیلیکونی مخصوص لحیم کاری گیره مونتاژ سیم چین عینک مخصوص لحیم کاری

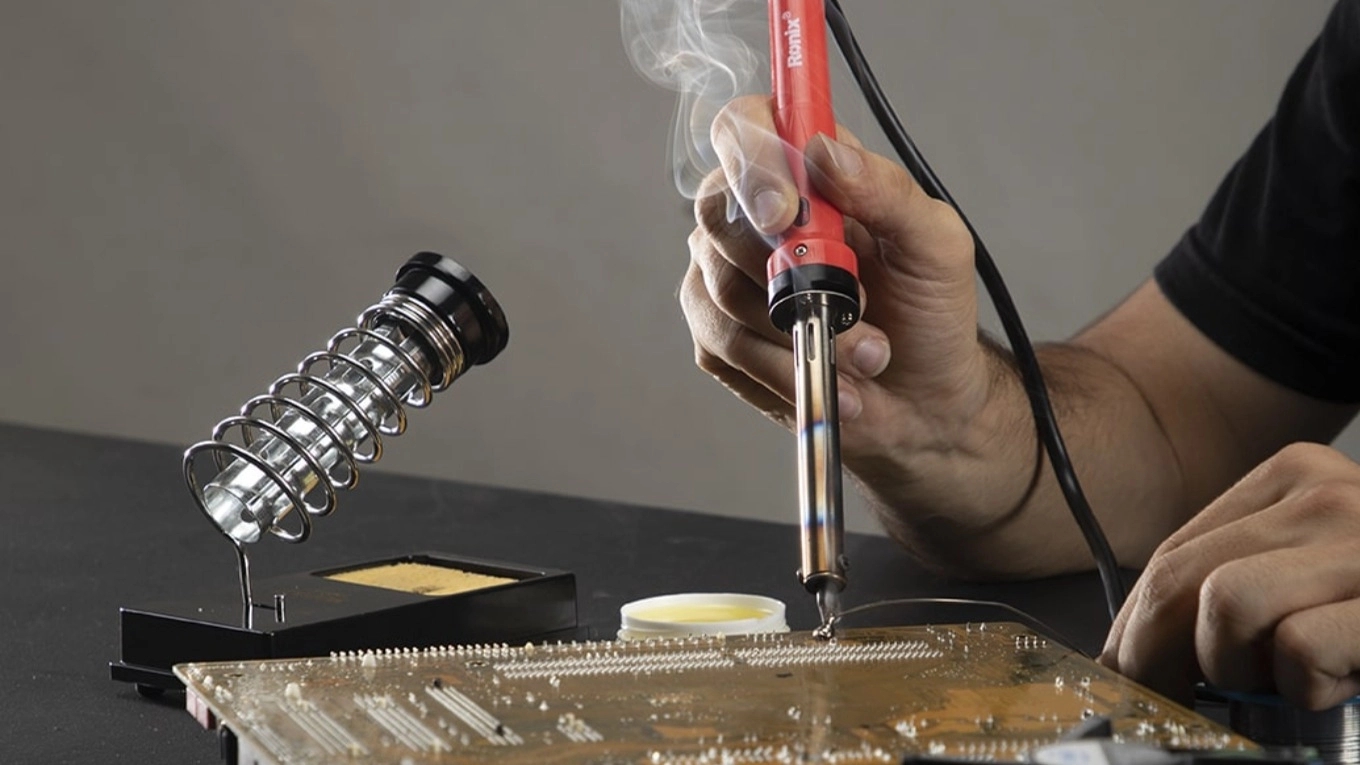

هویه مهم ترین ابزار مورد استفاده در لحیم کاری می باشد. هویه ها در انواع متعددی با ویژگی های مختلف در بازار وجود دارد، اما عملکرد همگی آن ها مشابه است. هویه در دو مدل نوک اسکنه و نوک مخروطی در بازار وجود دارد. مدل نوک مخروطی بدون آسیب زدن به برد الکترونیکی و بخش های دیگر، قطعات کوچک را با ظرافت کافی لحیم کنید. برای لحیم کردن قسمت های بزرگ تر از مدل نوک اسکنه که نوک آن پهن تر است، استفاده می شود. در ادامه ضمن معرفی اجزای اصلی هویه، با کارکرد هر یک از آن ها آشنا خواهیم شد. نوک هویه دسته هویه کنترلر هویه پایه هویه

نوک هویه نقش مهمی در انتقال حرارت و انجام لحیم کاری در اطراف دو قطعه ای که قرار است لحیم شوند را انجام می دهد. بیشتر هویه امکان تعویض نوک هویه وجود دارد. نوک های هویه در اندازه ها و انواع مختلفی ساخته و بسته به کاربردی که دارند از آن ها استفاده می شود. نوک هویه باید از آلیاژ ضد اکسید و ضد چسبندگی ساخته شود.به منظور عوض کردن نوک هویه کافی است دسته ی هویه را چرخانده و به داخل فشار دهید، سپس نوک هویه بیرون می آید و می توانید نوک هویه را جایگزین کنید.

دسته هویه به منظور جلوگیری از منتقل شدن گرمای نوک هویه به خارج، نوک هویه را نگه می دارد. دسته هویه از عایق هایی مانند رزین، کائوچو یا لاستیک ساخته می شوند و برای حفظ جان فرد باید از دسته های با کیفیت استفاده شود. بعضی از هویه ها با اتصال به پریز برق کار کرده و فقط دارای یک دسته هستند و قادر به کنترل دما نیستند.

کنترلر هویه از یک ترانسفورماتور بزرگ و چند مدار کنترلی که به کاربر این امکان را می دهد که هویه را در دما های مختلف تنظیم کند. دسته هویه به قسمت کنترلر هویه متصل بوده و حرارت و گرمای مورد نیاز را از مدار داخلی تأمین می کند. کنترلر هویه های آنالوگ برای کنترل دما از صفحه های مدرجی استفاده می کنند و در هویه های دیجیتالی کلید هایی برای تنظیم دما وجود دارد و دمای فعلی بر روی صفحه نمایشگر نشان داده می شود.

زمانی که از هویه استفاده نمی کنیم، هویه را در پایه هویه قرار داده تا باعث سوختن فرد یا آتش گرفتن میز کار نشود. پایه هویه می تواند یک پایه از جنس فلز بوده یا پیچیده باشد.در بعضی هویه ها برای جلوگیری از فرسوده شدن نوک هویه، با قرار گرفتن دسته هویه بر روی پایه به صورت اتوماتیک خاموش شده و دمای نوک هویه کاهش می یابد.

نوک هویه بر اثر لحیم کاری اکسید شده و نوک هویه سیاه رنگ می شود مناسب لحیم کاری نمی باشد. یکی از راه های پاک کردن این مواد اکسید از نوک هویه استفاده از اسفنج می باشد. توجه کنید که استفاده از اسفنج مرطوب، نوک هویه را منبسط کرده و در اثر تغییر دما همزمان منقبض می شود و سبب ایجاد حفره روی نوک هویه و فرسوده شدن آن می شود. بنابراین راه مناسب پاک کردن نوک هویه استفاده از اسفنج برنجی بوده که باعث آسیب رسیدن به نوک هویه نمی شود.

جذب کننده لحیم که یکی از قطعات مورد استفاده در انجام لحیم کاری برای پاک کردن قطعات از روی برد می باشد. جذب کننده به صورت نواری شکل بوده و از سیم های مسی نازک به هم تابیده شده، تشکیل شده است به وسیله سیم مسی موجود در جذب کننده لحیم، لحیم های اضافی پاک می شوند.

روغن لحیم کاری به صورت یک خمیر شیمیایی بوده که از یک اسید ضعیف برای تمیز کردن نوک هویه و اجزا باقی مانده روی هویه مورد استفاده قرار می گیرد. هم چنین روغن لحیم کاری مانع از اکسید شدن نوک هویه در زمانی که مورد استفاده قرار نمی گیرد، می شود.

به منظور پاک کردن لحیم اضافی روی قطعات از قلع کش استفاده می شود. قلع کش با مکش هوا، قلع اضافه را به داخل خود می کشد. هم چنین قلع کش برای باز کردن و جدا نمودن قطعات از روی برد نیز مورد استفاده قرار می گیرد.

ماژیک ذوب کننده لحیم از ماده ای شیمیایی به نام Fluex به منظور نرم کردن قطعات سخت و انجام اتصالات لحیم بهتر و با کیفیت تر ساخته شده است. پس از انجام لحیم کاری باقی مانده های ماژیک ذوب کننده لحیم را از روی برد الکترونیکی پاک کنید.

صفحه عایق سیلیکونی مخصوص لحیم کاری برای حفاظت و تمیز نگه داشتن میز کار در زمان لحیم کاری مورد استفاده قرار می گیرد.

برای نگه داشتن و محکم کردن برد الکترونیکی، سیم و بقیه وسایل لازم است از گیره مونتاژ استفاده شود.

از سیم چین ها برای کوتاه نمودن پایه های قطعات لحیم شده روی برد الکترونیکی استفاده می شود.
