اولین گام جهت مونتاژ برد، پیاده کردن خمیر لحیم یا همان (Solder Paste)، بر روی برد الکترونیکی است. این فرآیند که شباهت زیادی به چاپ روی پیراهن یا استفاده از شابلون برای طراحی دارد، کمک می‌کند تا یک لایه نازک از استیل ضدزنگ، بر روی برد شما قرار گیرد. این پروسه در اصطلاح استنیل کردن نامیده می‌شود. استنسیل به تولیدکننده این امکان را می‌دهد تا (Solder Paste) را فقط در قسمت‌هایی از برد الکترونیکی که مطابق نقشه نیازمند اتصال است، پیاده کند. در اصل، این کار، پیاده کردن نقشه بر روی برد الکترونیکی است به طوری که خطوط اتصال قطعات مختلف، با خمیر لحیم ویژه پوشش داده شده و نسبت به نواحی نارسانا، متمایز شوند. خمیر لحیم یا همان (Solder Paste) در این مورد، یک ماده خاکستری حاوی گلوله‌های بسیار ریز فلزی(قلع و نقره) است. ساختار این گلوله‌های ریز به شکلی است که از 96.5 درصد قلع، 3 درصد نقره و 0.5 درصد مس تشکیل شده‌اند. این خمیر گلوله‌های مذکور را با شار مخلوط کرده و اتصال آن‌ها به سطح برد را از طریق ذوب آسان‌تر می‌کند.

مقاومت مقاومت‌ها یکی از پرکاربردترین قطعات الکترونیکی در PCB ها و احتمالاً ساده ترین آنها برای درک هستند. عملکرد آنها مقاومت در برابر عبور جریان الکتریکی و اتلاف نیروی الکتریکی به صورت گرما است. مقاومت‌ها انواع مختلفی دارند، اما مقاومت کلاسیکی که برای علاقه مندان بیشتر آشنا است، مقاومت های اکسیال استکه دارای دو پایه بلند در هر دو انتهای آن است و دارای بدنه‌ای با حلقه های رنگی هستند. این حلقه ها کدی هستند که مقدار مقاومت آنها را نشان می دهد. خازن خازن ها متداول ترین جزء بعدی هستند که روی PCB پیدا می‌کنید. عملکرد خازن‌ها نگهداری موقت بار الکتریکی است و هر زمان که در جای دیگری از مدار به نیروی بیشتری نیاز باشد، آن را آزاد می‌کنند. خازن‌ها این کار را با جمع آوری بارهای غیر هم نام روی دو لایه رسانا که توسط یک ماده عایق یا دی الکتریک از هم جدا شده اند، انجام می دهد. خازن ها اغلب بر اساس نوع هادی یا مواد دی الکتریک به کار رفته در آن دسته بندی می شوند که باعث ایجاد انواع مختلفی با ویژگی های متفاوت از خازن های الکترولیتی با ظرفیت بالا، تا خازن های دیسکی سرامیکی پایدار می شود. برخی از آن‌ها ظاهری شبیه به مقاومت‌های اکسیال دارند، اما خازن‌های کلاسیک شبیه یک استوانه هستند که دو پایه از یک طرف آن بیرون آمده‌اند. دیود دیود یکی از پرکاربردترین قطعات الکترونیکیست و عملکرد آن مشابه یک خیابان یک طرفه است. دیود اجازه می‌دهد جریان تنها در یک جهت و از آند (+) به سمت کاتد (-) جریان یابد. دیود این کار را با داشتن مقاومت نزدیک به صفر در یک جهت و مقاومت بالا در جهت دیگر انجام می دهد. از این ویژگی می توان برای جلوگیری از عبور جریان در جهت اشتباه استفاده کرد که می‌تواند باعث آسیب شود. محبوب ترین نوع دیود در بین علاقمندان الکترونیک، دیود ساطع کننده نور یا LED است. همانطور که از نام این قطعه مشخص است، از آن برای انتشار نور استفاده می شود، اما هرکسی که سعی کرده است یک LED را روشن کند، می داند که این قطعه یک دیود است، بنابراین مهم است که جهت نصب را رعایت کنید زیرا در غیر این صورت، LED روشن نمی شود. ترانزیستور یکی از پرکاربردترین قطعات الکترونیکی ترانزیستور را به جرات می‌توان پر کاربرد ترین قطعه الکترونیکی نامید. این قطعه بلوک اساسی ساختمان الکترونیک مدرن در نظر گرفته می شوند. ممکن است چندین میلیارد از آن در یک تراشه به کار رفته باشد. وظیفه اصلی ترانزیستورها تقویت سیگنال و سوئیچ جریان است. ترانزیستورها در انواع مختلفی وجود دارند که ترانزیستور دوقطبی رایج ترین نوع آن است. آنها را می توان بیشتر به دو نوع NPN و PNP دسته بندی کرد. ترانزیستورهای دوقطبی دارای 3 پایه هستند. بیس، کلکتور و امیتر. در یک ترانزیستور NPN، زمانی که یک جریان کوچک از بیس به امیتر جاری شود، مدار دیگری روشن می‌شود که باعث جاری شدن جریان بسیار بزرگتری از کلکتور به امیتر می‌گردد. در ترانزیستور PNP، جهت جریان برعکس است. نوع دیگری از ترانزیستورها به نام ترانزیستورهای اثر میدانی یا FET از اثر میدان الکتریکی برای فعال شدن و سوئیچ استفاده می‌کند. رله رله یکی از پرکاربردترین قطعات اکترونیکی است. از این المان برای سوئیچ جریان‌های بزرگ در مدارات الکترونیک استفاده می‌گردد.رله یک کلید الکترومغناطیسی است که از طریق یک سلونوئید عمل سوئیچ را انجام می‌دهد. سلونوئید وقتی جریان از آن عبور می کند تبدیل به یک آهنربای موقت می‌شود، این آهن ربا باعث جذب قسمت متحرک می‌شود و این عمل باعث وصل کنتاکت‌ها و عمل سوئیچ جریان می‌گردد. آیسی یکی دیگر از پرکاربردترین قطعات الکترونیکی آی سی ها یا مدارهای مجتمع، شامل قطعات و مدارهایی هستند که روی ویفرهایی از مواد نیمه هادی در کنار هم قرار گرفته‌اند. تعداد بسیار زیاد اجزا و قطعاتی که می‌توانند روی یک تراشه کنار هم قرار گیرند، دلیل پیدایش اولین ماشین‌حساب‌ها است و امروزه باعث بوجود آمدن وسایل الکترونیکی مانند کامپیوترهای شخص و تلفن‌های هوشمند و ابررایانه‌ها شده است. آیسی‌ها مغز یک وسیله الکترونیکی هستند. مدارها و اجزای یک آیسی معمولاً در درون یک محفظه پلاستیکی مشکی قرار می‌گیرند که پکیج نامیده می‌شود. پکیج‌ها در اندازه‌ها و انواع مختلفی بوجود آمده‌اند. مدارها و اجزای داخلی آیسی از طریق پایه‌ها با برد الکترونیکی در ارتباط هستند. آیسی‌ها دارای انواع مختلفی هستند و وظایف مختلفی را در مدارات الکترونیک بر عهده دارند.

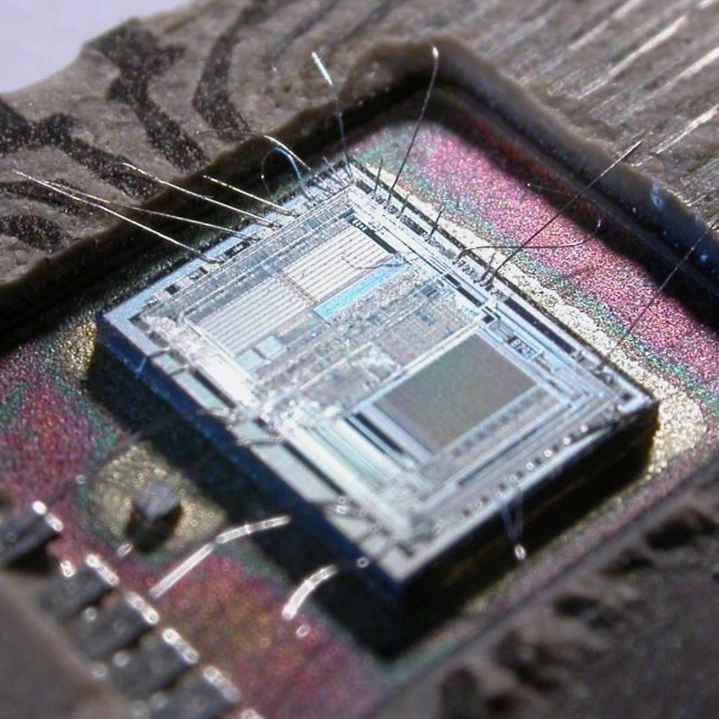

قطعات الکترونیکی مهم ترین بخش برق الکترونیک است. این قطعات انواع مختلفی دارند که می‌توان برای کاربردهای مختلف از آن‌ها استفاده کرد. از برخی از قطعات بیشتر از قطعات دیگر استفاده می‌شود که در ادامه به معرفی هر کدام و کاربردی که دارند خواهیم پرداخت. قطعات پایین از پر مصرف‌ترین قطعات الکترونیکی هستند. میکروکنترلرها ترانسفورماتور باتری فیوز رله‌ها کلیدها موتورها مدارهای مجتمع یا IC انواع LCD IGBT ها

لحیم کاری به طور گسترده در صنایع الکترونیکی برای اتصال دو قطعه فلزی کاربرد دارد. معنی لغوی لحیم، “آلیاژ” می باشد که به معنای ترکیب دو یا چند فلز است. برای متصل کردن دو قطعه فلز از فلز سومی که مذاب بوده و پس از این که سرد می شود، قطعات فلز را در کنار یکدیگر محکم نگه می دارد.
