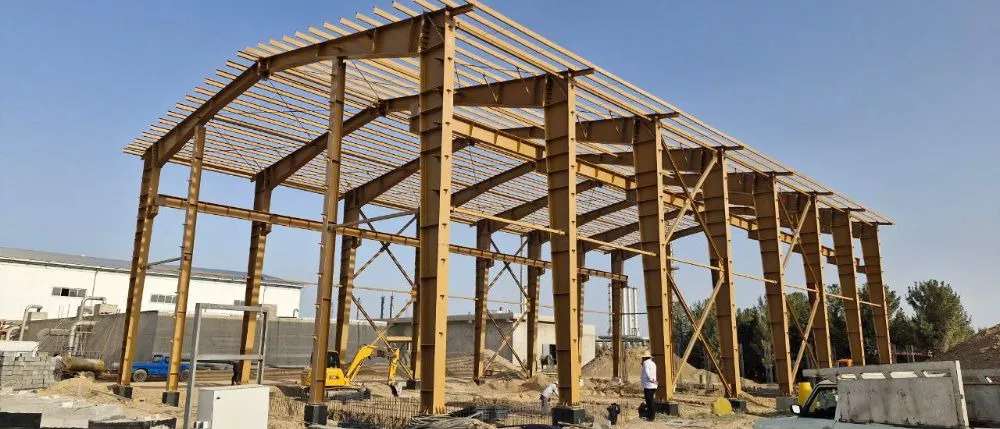

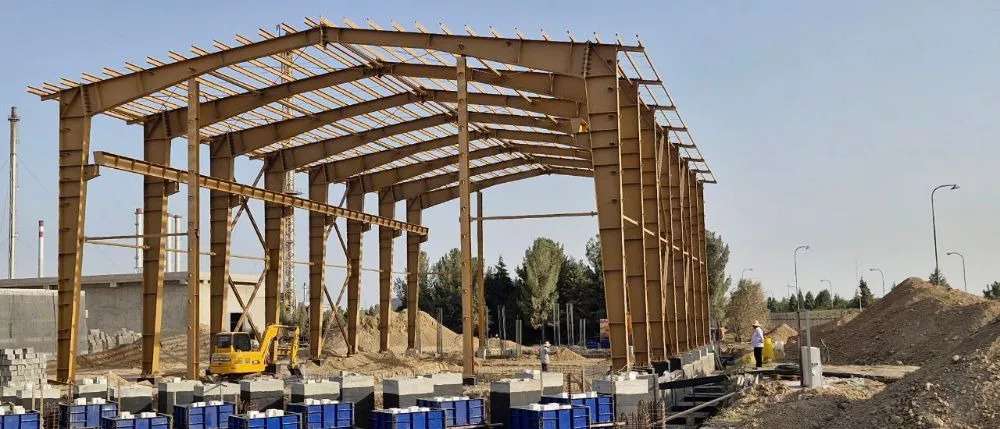

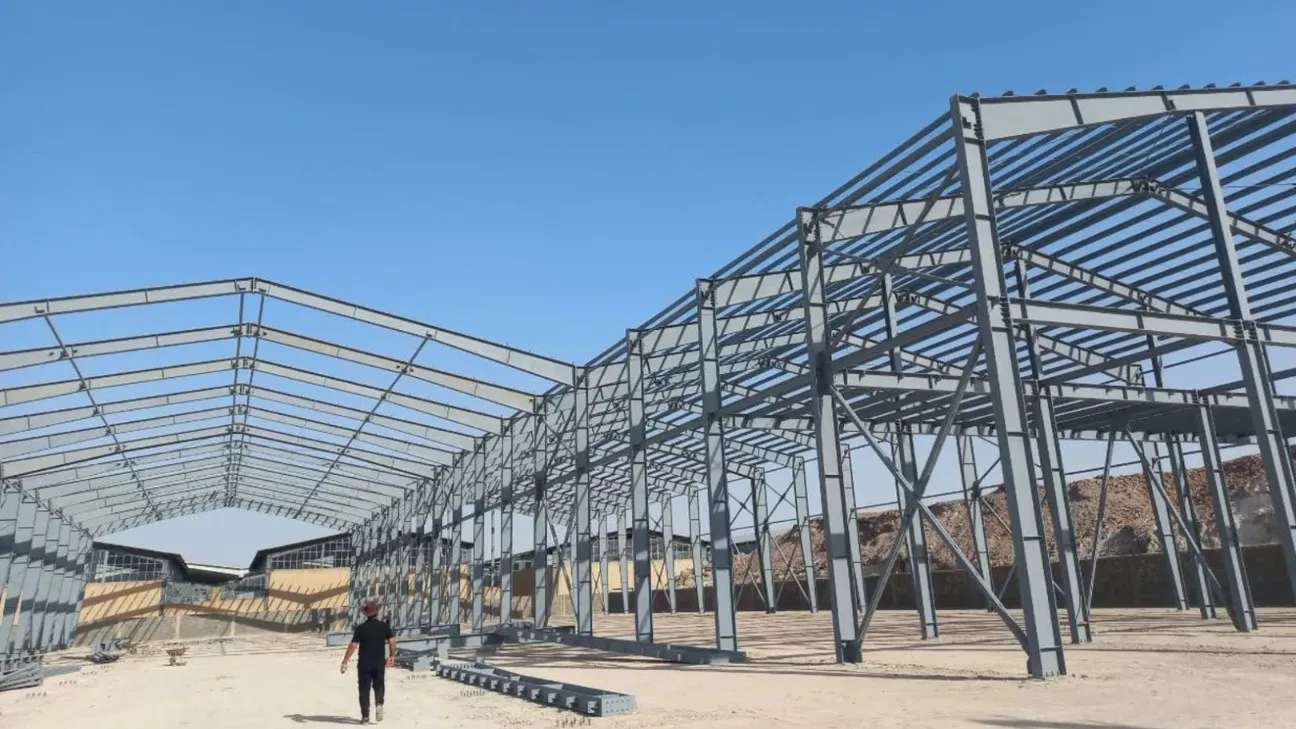

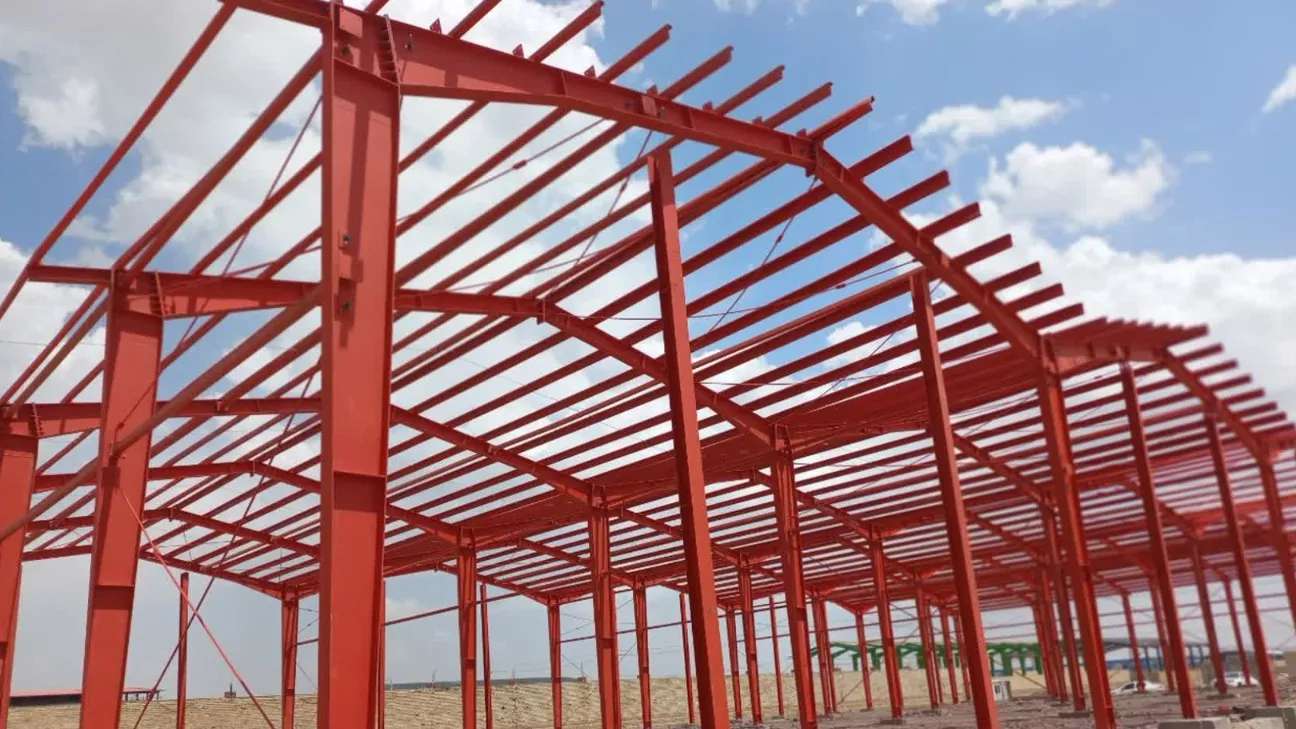

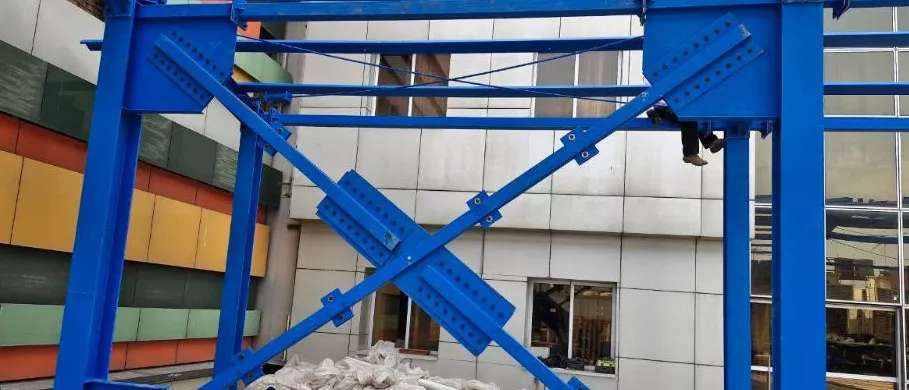

اجزای سوله قبل از آشنایی با انواع سوله و نوع کاربری آن‌ها، بهتر است بدانیم هر سوله از چه اجزایی ساخته می‌شود. همان طور که گفته شد سوله‌ها مطابق با فونداسیون ستون بنا می‌شود. 1. ستون ستون‌ها در سوله نقش مهمی را ایفا می‌کنند. در واقع از مهم‌ترین و اصلی‌ترین اجزا سوله ستون است که معمولا از تیر ورق تولید می‌شود. ستون‌ها مسئول تحمل بار، وزن سوله و افزایش مقاومت سازه در برابر حوادث غیر مترقبه مانند زلزله هستند. 2. ستون وال پست ستون جانبی نگه دارنده دیوار، ستون وال پست است که در قسمت ابتدایی و انتهایی سازه نصب می‌شود. این بخش وظیفه مهار و انتقال نیروی باد را بر عهده دارد. 3. استرات اتصال قاب‌های سوله به یکدیگر از جمله وظایف استرات ها است. این قسمت مسئول مقاومت در برابر فشار طولی است. 4. سایه بان سایه بان یا سقف شیب‌دار است که برای سازه بخش اصلی است. 5. نبشی سینه بند نبشی‌ها در برابر نیروها و بارهای اضافه‌ای که به سازه وارد می‌شود عکس العمل نشان داده و آن‌ها را به پولین ها منتقل می‌کنند. 6. بادبند بادبند یا مهاربند در دو نوع سقفی و بدنه‌ای در سوله وجود دارد. بادبند بدنه برای انتقال نیروی باد به پی و بادبند سقف برای انتقال نیروی باد از راه قاب استفاده می‌شود. 7. میله مهار (سگرا) میله‌های قابل نصب بر روی سقف است که نیروهای جانبی وارد آمده را به وسط سوله انتقال می‌دهد. 8. فریم (رفتر) و پرلین این بخش تمامی نیروهای جانبی وارد شده به سوله را به ستون منتقل می‌کند. 9. پیچ و مهره یکی از ابزارهای اتصال دهنده اجزای مختلف به یکدیگر، پیچ و مهره‌ها هستند. قرار گیری اجرای مختلف در کنار یکدیگر یک سوله را احداث می‌کند. فونداسیون ساخت سوله ترکیبی از بتن و فولاد است که توسط بتن مسلح شده یا بتن آرمه از ترکیب بتن و میلگرد خم شده ایجاد می‌شود. پس از گذشت زمان دو هفته‌ای و در اصطلاح عامیانه گرفتن بتن، می‌توان مراحل بعدی را به صورت زیر ادامه داد. سوله یک اسکلت فلزی بر پایه ستون‌های متعدد است که توسط صفحه ستون به فونداسیون وصل شده و تا از ایجاد لرزش در سازه پیشگیری شود. قسمت دیگر ستون‌ها با اتصالات فلنجی به رفتر یا فریم متصل می‌شوند. در واقع رفترها موجب سهولت در نصب و اجرای سقف شیب‌دار می‌شود. این بخش با پیچ و مهره‌ها به اتصالات فلنجی متصل می‌شود. در ادامه برای ساخت چنانچه در نظر داشته باشید یک نیم طبقه یا بالکن به سازه اضافه کنید، تیرها را در ارتفاع مناسب به ستون‌ها وصل نمایید. کاربرد سوله سوله در صنایع مختلف فولادی یکی از سازه‌های پر کاربرد است. برخی از موارد استفاده سوله عبارت‌اند از: آشیانه هواپیما سالن ورزشی مرغداری و سالن‌های نگه‌داری طیور استفاده در کارخانه‌های فراوری شده انبارهای صنعتی پالایشگاه‌ها کارگاه‌های صنعتی

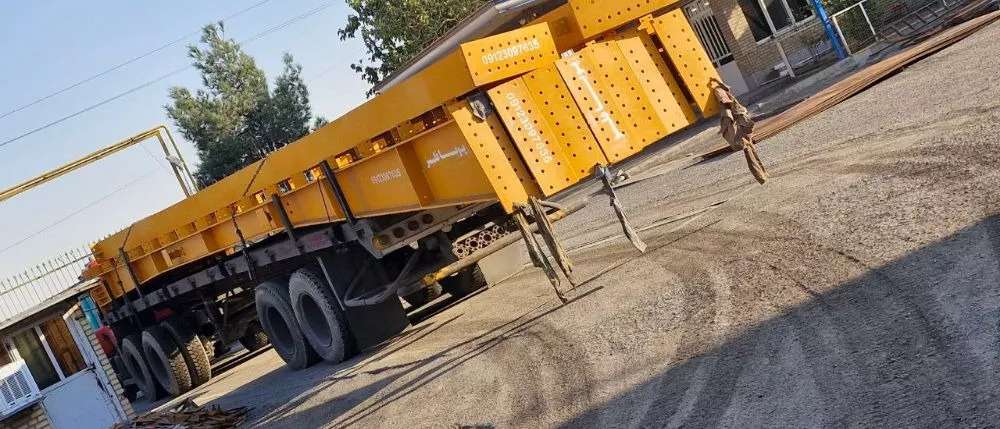

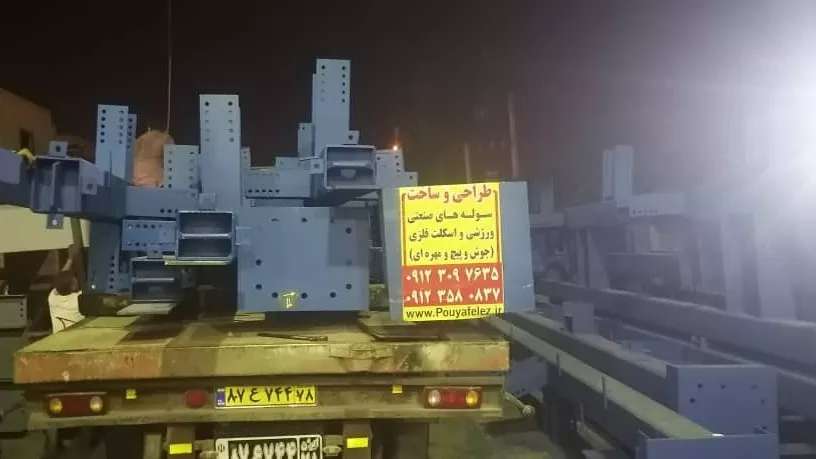

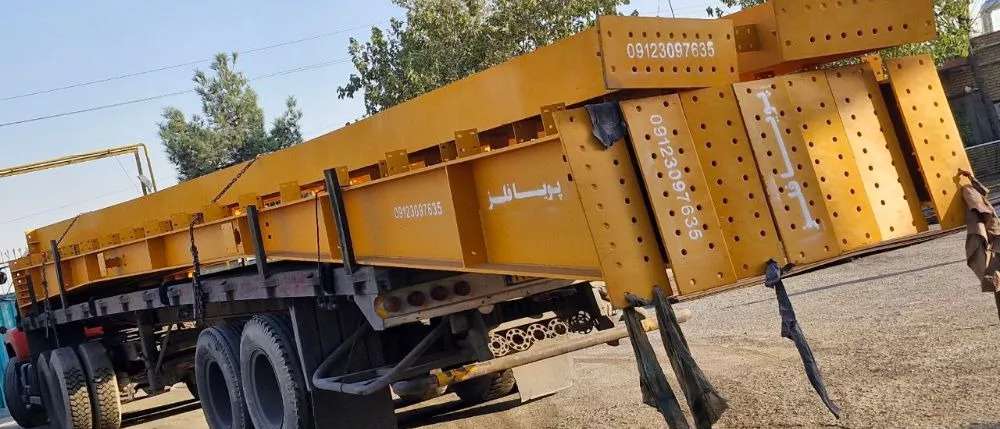

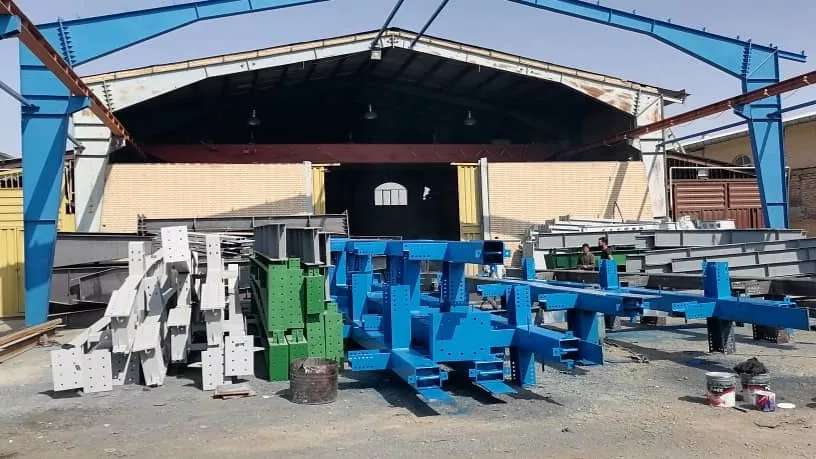

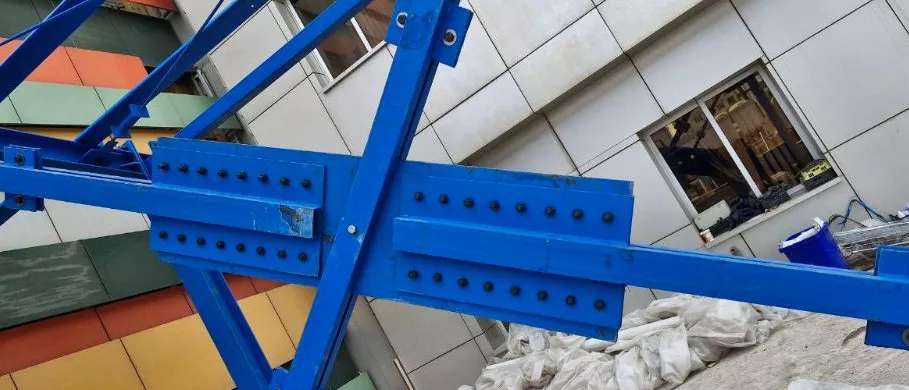

استفاده از فولاد به عنوان مصالح ساخت و ساز تقریبا در اوایل قرن بیستم آغاز شد و پس از جنگ جهانی دوم با دسترسی و تهیه آسان‌تر و همچنین کاهش قیمت فولاد، نظیر مقاطع تیرآهن و میلگرد استفاده از اسکلت فلزی افزایش چشمگیری پیدا کرد و مورد توجه مهندسین و طراحان ساختمان قرار گرفت. در ابتدا از چدن در اجرای این نوع اسکلت استفاده می‌شد اما پس از مدتی آهن کم‌کربن یا همان چکش‌خوار جای چدن را گرفت، امروزه نیز از فولاد برای اجرای اسکلت فلزی استفاده می شود که علاوه بر مزیت‌های مختلف، امکان ساخت سازه‌های مختلف در طرح‌ها و شکل‌های گوناگون را نیز فراهم کرده است. انواع اسکلت فلزی همانطور که اشاره کردیم، اسکلت فلزی شامل ستون‌های عمودی و تیر‌های افقی می‌باشد که به وسیله اتصالات مختلف به یکدیگر وصل می‌شود. در واقع تفاوت در نوع اتصال آن می‌باشد که به دو نوع اسکلت فلزی پیچ و مهره‌ای و اسکلت فلزی جوشی تقسیم می‌شود. اسکلت فلزی پیچ و مهره‌ای در این نوع اسکلت در ابتدا تمامی تیر‌ها و ستون‌های فولادی در کارگاه یا کارخانه تولید شده و سپس به وسیله کامیون یا تریلی به محل مورد نظر انتقال داده می‌شوند. در آنجا نیز تمامی تیر و ستون‌ها به وسیله پیچ و مهره به یکدیگر متصل می‌شوند و ساختمان ابتدایی سازه شکل می‌گیرد. اسکلت فلزی پیچ و مهره‌ای به دلیل تولید در کارخانه و استفاده از ابزار‌های دقیق و رعایت استاندارد‌های لازم از کیفیت بالایی برخوردار بوده، سرعت نصب و اجرای بالایی دارد و به دلیل نوع اتصال از مقاومت بالاتری برخوردار می‌باشد. اسکلت فلزی پیچ شده در مجموع موارد ذکر شده سبب محبوبیت و مقبولیت بیشتر این نوع اسکلت نسبت به اسکلت فلزی جوشی شده است. اسکلت فلزی جوشکاری شده در این نوع اسکلت تمامی فعالیت‌‌ها و مراحل کار در همان محل ساخت انجام می‌شود. تمامی تیرها وستون‌ها در محل کار برش خورده و به وسیله جوش به یکدیگر متصل می‌شوند. از جمله موارد مهم در اجرای اسکلت فلزی جوشی، استخدام جوشکار‌های متخصص و باتجربه می‌باشد زیرا در صورت جوشکاری نامناسب در شرایط آب و هوایی مختلف مثل رطوبت و یا گرمای زیاد ممکن است تیرها و ستون‌ها از هم باز شده و منجر به ریزش کل ساختمان شود. اسکلت فلزی جوشکاری شده با توجه به موارد گفته شده معمولا از اسکلت فلزی جوشی برای ساختمان های کوچک‌تر، با نقشه ساده و در متراژ کم استفاده می‌شود اما از اسکلت فلزی پیچ و مهره‌ای در بیشتر ساختمان‌ها به خصوص ساختمان‌های بزرگ نیز می‌توان استفاده کرد. مزایا اسکلت فلزیاسکلت فلزی از وزن پایین‌تری نسبت به اسکلت بتنی برخوردار می‌باشد. این عامل می‌تواند در ساختمان‌های بزرگ، تفاوت معناداری در هزینه تمام شده و بار وارده به ساختمان ایجاد کند.به نسبت اسکلت بتنی فضای کمتری را اشغال می‌کند. سرعت اجرای پروژه بالا می‌باشد و عملیات ساخت و ساز سریع‌تر انجام می‌شود. این نوع اسکلت به دلیل پایداری و نیاز به نگهداری کمتر، عمر بالاتری داشته و نیاز به تعمیر و جایگزین کرد آن نیز بسیار کم می‌باشد، در نتیجه نسبت به سایر سازه‌ها هزینه کمتری خواهد داشت و مقرون به صرفه‌تر خواهد بود. قطعات این نوع اسکلت در هر اندازه‌ای و برای تحمل هر فشاری قابل اجرا و تهیه می‌باشند. از آنجاییکه قطعات این مصالح در کارخانه تولید می‌شود، پرتی مصالح نسبت به اسکلت بتنی کمتر می‌باشد. با توجه به اینکه مواد استفاده شده در اسکلت فلزی از نوع بازیافتی می‌باشند به محیط زیست آسیب کمتری وارد می‌شود. امکان اصلاح و برطرف کردن عیب بدون از بین بردن مصالح و تخریب وجود دارد.
