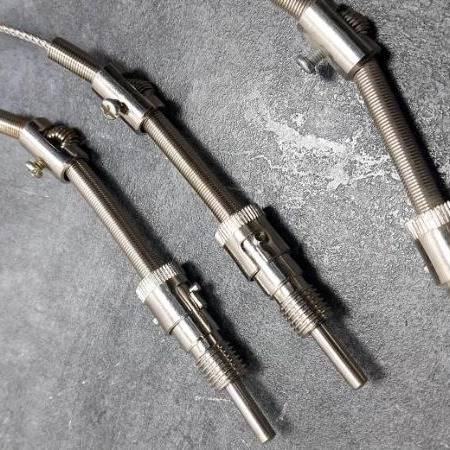

ترموکوپل یکی از پرکاربردترین تجهیزات اندازه‌گیری دما در صنایع مختلف است که برای پایش دمای دستگاه‌ها، ماشین‌آلات و فرآیندهای حرارتی استفاده می‌شود. این حسگر با تکیه بر اختلاف پتانسیل الکتریکی ایجادشده بین دو فلز یا آلیاژ غیرهم‌جنس، امکان اندازه‌گیری دما را فراهم می‌کند. ترموکوپل به دلیل ساختار نسبتاً ساده، پاسخ‌دهی سریع و قابلیت استفاده در شرایط کاری متنوع، در بسیاری از سیستم‌های صنعتی و حرارتی مورد استفاده قرار می‌گیرد.
اگر برای کوره، دستگاه تزریق پلاستیک، تجهیزات بسته‌بندی، خطوط تولید یا سیستم‌های گرمایشی به سنسور اندازه‌گیری دما نیاز دارید، انتخاب ترموکوپل مناسب اهمیت زیادی دارد. مدل نامناسب ممکن است در برابر دمای محیط دوام کافی نداشته باشد یا اطلاعات نادرستی به کنترلر ارسال کند.
برای انتخاب مدل متناسب با دستگاه خود و دریافت راهنمایی درباره مشخصات فنی و سفارش، از وب‌سایت المنت صنعت نوین بازدید کنید یا از طریق واتساپ مجموعه درخواست خود را مطرح کنید.
نحوه عملکرد ترموکوپل چگونه است؟
ساختار اصلی ترموکوپل از دو رسانای فلزی متفاوت تشکیل می‌شود که در یک نقطه به یکدیگر متصل شده‌اند. با ایجاد اختلاف دما میان محل اندازه‌گیری و نقطه مرجع، ولتاژ کوچکی در مدار به وجود می‌آید. دستگاه اندازه‌گیری یا کنترلر با استفاده از مشخصات کالیبراسیون ترموکوپل و روش مناسب جبران اتصال مرجع، این سیگنال را به مقدار دما تبدیل می‌کند.
ترموکوپل به‌تنهایی معمولاً نمایشگر عددی ندارد؛ بلکه برای مشاهده و کنترل دما به تجهیزاتی مانند نمایشگر دما، کنترلر حرارتی یا ترانسمیتر سازگار نیاز دارد. به همین دلیل، سازگاری سنسور با دستگاه کنترل باید پیش از خرید بررسی شود.
سه عامل مهم در عملکرد صحیح ترموکوپل عبارت‌اند از:
- نوع ترموکوپل: ترکیب فلزات، مشخصات سیگنال و محدوده کاری را تعیین می‌کند.
- محل نصب: نحوه تماس با محیط و عمق قرارگیری سنسور بر سرعت و کیفیت اندازه‌گیری اثر می‌گذارد.
- تجهیزات اندازه‌گیری: کنترلر باید با نوع ترموکوپل و روش اتصال آن سازگار باشد.
برای مثال، اگر ترموکوپل در کوره نصب شود اما کنترلر روی نوع دیگری از سنسور تنظیم شده باشد، عدد نمایش‌داده‌شده ممکن است اشتباه باشد. بنابراین، هنگام خرید فقط به ظاهر یا ابعاد محصول اکتفا نکنید و مشخصات فنی مجموعه را بررسی کنید.
انواع ترموکوپل صنعتی و تفاوت آن‌ها
ترموکوپل‌ها با توجه به جنس آلیاژ، محدوده دمایی، شرایط محیط و دقت موردنیاز در انواع مختلفی تولید می‌شوند. انتخاب نوع مناسب به شرایط واقعی فرآیند وابسته است و نمی‌توان یک مدل را برای همه کاربردها بهترین گزینه دانست.
ترموکوپل نوع K: این مدل از ترکیب آلیاژهای نیکل‌ـ‌کروم و نیکل‌ـ‌آلومینیوم ساخته می‌شود و یکی از گزینه‌های رایج برای کاربردهای عمومی صنعتی، کوره‌ها و تجهیزات حرارتی است. محدوده کاری دقیق آن به ساختار سنسور، قطر سیم، غلاف و شرایط استفاده بستگی دارد.
ترموکوپل نوع J: این مدل از آهن و کنستانتان تشکیل می‌شود و در برخی ماشین‌آلات صنعتی و فرآیندهای با دمای متوسط کاربرد دارد. شرایط اکسیدکننده، رطوبت و احتمال خوردگی باید در انتخاب آن در نظر گرفته شود.
ترموکوپل نوع T: این نوع از مس و کنستانتان ساخته می‌شود و برای برخی کاربردهای دمای پایین و متوسط، از جمله محیط‌های آزمایشگاهی و برودتی، گزینه مناسبی است.
ترموکوپل‌های نوع E و N: این مدل‌ها برای کاربردهای مشخصی انتخاب می‌شوند که در آن‌ها حساسیت، پایداری یا شرایط کاری ویژه اهمیت دارد. انتخاب میان آن‌ها باید بر اساس مشخصات فنی و الزامات فرآیند انجام شود.
ترموکوپل‌های نوع R، S و B: این گروه بر پایه آلیاژهای حاوی پلاتین و رودیوم ساخته می‌شود و برای برخی کاربردهای دمای بالا و فرآیندهای تخصصی مناسب است. هزینه آن‌ها معمولاً بیشتر است و باید با توجه به شرایط واقعی اندازه‌گیری انتخاب شوند.
محدوده دمایی ذکرشده برای هر نوع، به معنی مناسب‌بودن تمام مدل‌های ساخته‌شده از آن برای هر شرایطی نیست. جنس غلاف، قطر سنسور، مدت کار در دمای بالا و استاندارد ساخت نیز بر عملکرد و عمر مفید اثر می‌گذارند.
ترموکوپل در چه صنایعی استفاده می‌شود؟
ترموکوپل در محیط‌هایی به کار می‌رود که اندازه‌گیری دما برای کنترل کیفیت، ایمنی یا عملکرد صحیح دستگاه اهمیت دارد. این حسگر در بسیاری از صنایع، از خطوط تولید سبک تا فرآیندهای حرارتی سنگین، کاربرد دارد.
صنایع پلاستیک: در دستگاه‌های تزریق پلاستیک و اکسترودرها، کنترل دمای سیلندر و بخش‌های حرارتی برای حفظ کیفیت مواد اهمیت دارد. ترموکوپل مناسب می‌تواند اطلاعات لازم را برای کنترلر دستگاه فراهم کند.
کوره‌ها و تجهیزات حرارتی: برای پایش دمای کوره‌های صنعتی، گرم‌کن‌ها و برخی تجهیزات عملیات حرارتی از ترموکوپل استفاده می‌شود. در این کاربردها، انتخاب غلاف مقاوم و نوع مناسب سنسور اهمیت ویژه‌ای دارد.
صنایع غذایی: در برخی تجهیزات پخت، گرم‌کردن و فرآوری مواد غذایی، اندازه‌گیری دما برای کنترل فرآیند موردنیاز است. نوع سنسور باید با الزامات بهداشتی و شرایط شست‌وشو سازگار باشد.
صنایع بسته‌بندی: دستگاه‌های دوخت حرارتی، بسته‌بندی و ماشین‌آلات مجهز به المنت برای تنظیم دمای بخش‌های گرم‌شونده به حسگر مناسب نیاز دارند.
صنایع شیمیایی و تولیدی: در مخازن، خطوط فرآیند و تجهیزات حرارتی، انتخاب سنسور باید با توجه به دما، فشار، خورندگی محیط و نوع ماده در تماس انجام شود.
در تمام این کاربردها، ترموکوپل باید متناسب با دستگاه انتخاب شود. صرفاً استفاده از یک مدل پرکاربرد، تضمین‌کننده عملکرد مناسب در هر محیطی نیست.
راهنمای انتخاب ترموکوپل مناسب
برای خرید ترموکوپل صنعتی، بهتر است پیش از ثبت سفارش چند مشخصه اصلی را مشخص کنید. این کار از انتخاب اشتباه، تعویض زودهنگام و هزینه‌های اضافی جلوگیری می‌کند.
۱. محدوده دمای کاری: حداقل و حداکثر دمای واقعی فرآیند را تعیین کنید. همچنین مشخص کنید سنسور برای مدت طولانی در این دما قرار دارد یا فقط افزایش دمای کوتاه‌مدت را اندازه‌گیری می‌کند.
۲. نوع و جنس غلاف: در محیط‌های خورنده، مرطوب، پرفشار یا دارای ذرات، غلاف محافظ نقش مهمی در دوام سنسور دارد. جنس غلاف باید با شرایط شیمیایی و حرارتی محیط سازگار باشد.
۳. طول و قطر سنسور: طول غلاف، قطر پروب و عمق نصب بر نحوه انتقال حرارت و زمان پاسخ اثر می‌گذارند. ابعاد باید با محل نصب و محدودیت‌های دستگاه هماهنگ باشند.
۴. نوع اتصال و سیم خروجی: نوع اتصال اندازه‌گیری، طول سیم، کانکتور و نحوه اتصال به کنترلر باید متناسب با شرایط نصب انتخاب شود. در محیط‌های دارای نویز الکتریکی نیز نحوه سیم‌کشی و سازگاری تجهیزات اهمیت دارد.
۵. دقت موردنیاز: اگر فرآیند به کنترل دقیق دما نیاز دارد، تلرانس سنسور، کیفیت ساخت، کالیبراسیون و مشخصات دستگاه اندازه‌گیری را بررسی کنید.
۶. شرایط محیطی: لرزش، رطوبت، تماس با مواد شیمیایی، شوک حرارتی و محدودیت فضای نصب می‌توانند بر انتخاب مدل اثر بگذارند.
برای دریافت پیشنهاد متناسب با کاربرد خود، اطلاعاتی مانند نوع دستگاه، محدوده دما، طول پروب، جنس غلاف و نوع کنترلر را آماده کنید. سپس از طریق صفحه ارتباط با المنت صنعت نوین یا واتساپ درباره مدل مناسب و امکان سفارش استعلام بگیرید.
قیمت ترموکوپل به چه عواملی بستگی دارد؟
قیمت ترموکوپل ثابت نیست و بر اساس نوع سنسور و مشخصات سفارش تغییر می‌کند. به همین دلیل، برای مقایسه قیمت‌ها باید محصولات دارای مشخصات فنی یکسان را با یکدیگر مقایسه کنید.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- نوع ترموکوپل: تفاوت آلیاژها و نوع کالیبراسیون می‌تواند هزینه محصول را تغییر دهد.
- جنس و ابعاد غلاف: مواد مقاوم‌تر به دما یا خوردگی و ابعاد خاص ممکن است هزینه بیشتری داشته باشند.
- طول، قطر و ساختار پروب: مدل‌های سفارشی یا دارای ابعاد ویژه با نمونه‌های استاندارد یکسان نیستند.
- نوع اتصال و تجهیزات جانبی: کانکتور، سیم رابط، کابل جبران‌کننده و متعلقات موردنیاز می‌توانند بر قیمت نهایی اثر بگذارند.
- دقت و الزامات ساخت: نیاز به مشخصات کنترلی خاص، مستندات فنی یا کالیبراسیون ممکن است در هزینه نهایی مؤثر باشد.
- تعداد سفارش: شرایط تأمین برای خرید تکی و سفارش تعداد بالاتر ممکن است متفاوت باشد.
هنگام استعلام قیمت، تنها ارزان‌ترین گزینه را انتخاب نکنید. سنسوری که با شرایط دستگاه سازگار نباشد ممکن است باعث خطای اندازه‌گیری، توقف خط تولید یا نیاز به تعویض زودهنگام شود. بهتر است هزینه خرید را در کنار دوام، سازگاری و نیاز واقعی فرآیند ارزیابی کنید.
برای اطلاع از قیمت روز و بررسی گزینه‌های قابل سفارش، به وب‌سایت المنت صنعت نوین مراجعه کنید و مشخصات موردنیاز خود را ارسال کنید. قیمت نهایی باید بر اساس مدل، ابعاد و شرایط تأمین اعلام شود.
نگهداری و افزایش عمر مفید ترموکوپل
نگهداری صحیح ترموکوپل به پایداری اندازه‌گیری و کاهش هزینه‌های تعمیر کمک می‌کند. اگرچه این سنسورها برای شرایط کاری مختلف ساخته می‌شوند، قرارگیری طولانی‌مدت در دمای نامناسب، خوردگی، لرزش یا نصب نادرست می‌تواند عمر آن‌ها را کاهش دهد.
برای استفاده بهتر از ترموکوپل، نکات زیر را رعایت کنید:
- از قرارگرفتن سنسور در دمای بالاتر از محدوده مجاز مدل انتخابی جلوگیری کنید.
- غلاف را از نظر خوردگی، ترک، تغییر شکل و آسیب مکانیکی بررسی کنید.
- سیم‌ها و اتصالات را از نظر قطعی، شل‌شدن و آسیب عایق کنترل کنید.
- از اتصال صحیح سیم‌های ترموکوپل و سازگاری کنترلر با نوع سنسور مطمئن شوید.
- در صورت مشاهده نوسان غیرعادی یا اختلاف محسوس با دمای مرجع، سنسور و تجهیزات اندازه‌گیری را بررسی کنید.
- در فرآیندهایی که دقت اهمیت زیادی دارد، برنامه بازرسی و کالیبراسیون متناسب با الزامات فنی داشته باشید.
اگر ترموکوپل به‌طور مکرر خراب می‌شود، صرفاً تعویض سنسور ممکن است مشکل را برطرف نکند. لازم است دمای واقعی، جنس غلاف، محل نصب، لرزش و نحوه اتصال نیز بررسی شوند تا علت اصلی خرابی مشخص شود.
خرید ترموکوپل از المنت صنعت نوین
انتخاب ترموکوپل مناسب زمانی ساده‌تر می‌شود که مشخصات فنی و شرایط کاری دستگاه به‌درستی بررسی شده باشد. پیش از سفارش، نوع ترموکوپل، محدوده دما، جنس غلاف، طول پروب و نحوه اتصال را مشخص کنید تا گزینه‌ای متناسب با نیاز خود انتخاب کنید.
برای مشاهده اطلاعات و پیگیری سفارش، به وب‌سایت المنت صنعت نوین مراجعه کنید. همچنین می‌توانید برای طرح پرسش و ارسال مشخصات فنی از ارتباط مستقیم در واتساپ استفاده کنید یا صفحه المنت صنعت نوین در اینستاگرام و معرفی مجموعه در بهزی را ببینید.
هنگام تماس، نوع دستگاه، دمای کاری، ابعاد موردنیاز و در صورت امکان عکس سنسور قبلی یا محل نصب را ارسال کنید. این اطلاعات به بررسی دقیق‌تر نیاز شما و انتخاب مدل سازگار کمک می‌کند.
سوالات متداول درباره ترموکوپل
۱. ترموکوپل چیست و چه تفاوتی با سنسورهای دیگر دما دارد؟
ترموکوپل سنسوری است که با استفاده از اختلاف پتانسیل ایجادشده میان دو فلز غیرهم‌جنس، دما را اندازه‌گیری می‌کند. سرعت پاسخ مناسب و قابلیت استفاده در طیف متنوعی از شرایط حرارتی از ویژگی‌های آن است. انتخاب آن در مقایسه با حسگرهایی مانند RTD به محدوده دما، دقت موردنیاز، شرایط محیط و الزامات دستگاه بستگی دارد.
۲. برای خرید ترموکوپل صنعتی کدام نوع مناسب‌تر است؟
مدل مناسب به دمای کاری، شرایط محیط، دقت موردنیاز و نوع دستگاه بستگی دارد. ترموکوپل نوع K برای بسیاری از کاربردهای عمومی صنعتی استفاده می‌شود؛ اما برای همه فرآیندها بهترین انتخاب نیست. پیش از سفارش باید نوع سنسور، جنس غلاف، ابعاد و سازگاری کنترلر بررسی شود.
۳. قیمت ترموکوپل چگونه مشخص می‌شود؟
قیمت بر اساس نوع ترموکوپل، جنس غلاف، طول و قطر پروب، نوع اتصال، تجهیزات جانبی و مشخصات سفارشی تعیین می‌شود. برای دریافت قیمت دقیق، مشخصات فنی موردنیاز را از طریق وب‌سایت المنت صنعت نوین یا واتساپ مجموعه ارسال کنید.
