اگر برای گرم کردن نازل، قالب یا قطعاتی با فضای نصب محدود به یک المنت کوچک، سریع و قابل فرم‌دهی نیاز دارید، المنت کوئل هیتر یکی از گزینه‌های کاربردی در تجهیزات حرارتی صنعتی است. این نوع المنت به دلیل ساختار مارپیچی و ابعاد فشرده، می‌تواند برای ایجاد گرمای متمرکز در اطراف قطعات مختلف مورد استفاده قرار گیرد.
یکی از مهم‌ترین کاربردهای کویل هیتر، استفاده در نازل‌های سیستم Hot Runner و ماشین‌آلات تزریق پلاستیک است. این المنت می‌تواند به شکل متناسب با نازل یا قطعه موردنظر فرم داده شود و حرارت را در محدوده مشخصی منتقل کند. البته انتخاب صحیح آن به مشخصاتی مانند قطر، طول، توان، ولتاژ، نوع مقطع، محل خروج سیم و وجود یا عدم وجود ترموکوپل بستگی دارد.
اگر قصد خرید المنت کوئل هیتر دارید، ابتدا مشخصات المنت قبلی یا محل نصب را بررسی کنید و سپس بر اساس توان، ابعاد و شرایط کاری، مدل مناسب را انتخاب کنید.
المنت کوئل هیتر چیست؟

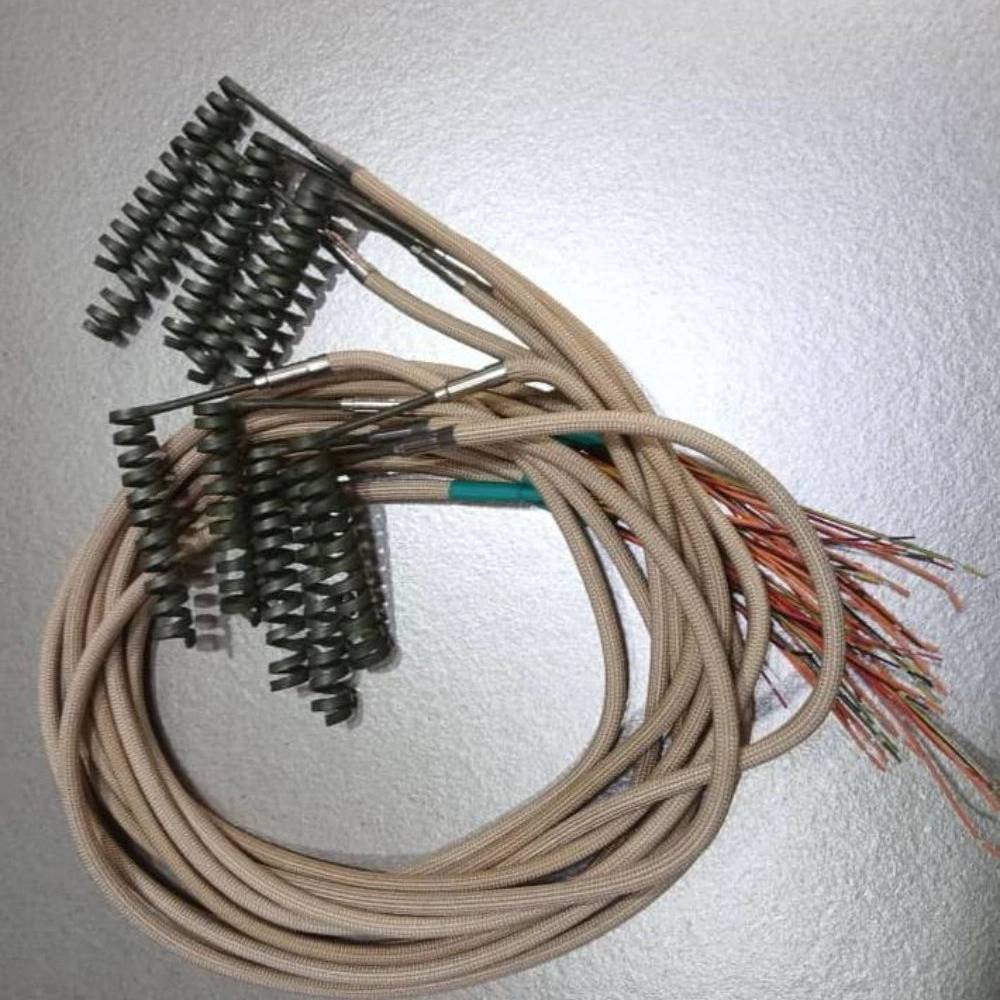

المنت کوئل هیتر یا Coil Heater نوعی المنت حرارتی فشرده است که ساختار آن معمولاً به شکل مارپیچی یا کویل طراحی می‌شود. این ساختار باعث می‌شود المنت فضای کمی اشغال کند و بتوان آن را در اطراف نازل، لوله، سیلندر یا قطعات دارای شکل خاص نصب کرد.
در ساختار این المنت، یک سیم مقاومتی درون عایق الکتریکی و غلاف فلزی قرار می‌گیرد. با عبور جریان برق از بخش مقاومتی، انرژی الکتریکی به گرما تبدیل شده و حرارت از طریق غلاف به قطعه موردنظر منتقل می‌شود.
در بسیاری از مدل‌ها، قابلیت فرم‌دهی کویل باعث می‌شود المنت متناسب با قطر و هندسه محل نصب آماده شود. با این حال، «فلکسیبل» بودن به معنی خم کردن مکرر و آزادانه المنت مانند سیم معمولی نیست؛ فرم‌دهی باید مطابق مشخصات و شعاع خم مجاز همان محصول انجام شود.
کویل هیترها در اندازه‌ها، توان‌ها، ولتاژها و شکل‌های مختلف تولید می‌شوند و امکان ساخت مدل سفارشی نیز در بسیاری از کاربردهای صنعتی وجود دارد.
کاربرد المنت کویل هیتر در صنعت
مهم‌ترین کاربرد المنت کویل هیتر در سیستم‌هایی است که به گرمایش متمرکز و کنترل‌شده در فضای محدود نیاز دارند. یکی از شناخته‌شده‌ترین این کاربردها، گرم کردن نازل‌های سیستم Hot Runner در قالب‌های تزریق پلاستیک است.
در فرآیند تزریق پلاستیک، دمای مواد در مسیر حرکت و نازل باید در محدوده مناسب حفظ شود. کویل هیتر با قرار گرفتن در اطراف نازل می‌تواند گرمای موردنیاز این قسمت را تأمین کند.
برخی کاربردهای رایج عبارت‌اند از:
- نازل دستگاه تزریق پلاستیک
- سیستم‌های Hot Runner
- قالب‌های تزریق پلاستیک
- نازل قالب
- تجهیزات اکستروژن
- دستگاه‌های بسته‌بندی
- تجهیزات آب‌بندی حرارتی
- هدهای حرارتی
- تجهیزات آزمایشگاهی
- برخی تجهیزات پزشکی
- قطعات فلزی و استوانه‌ای
- کاربردهایی که فضای نصب محدود دارند
کویل هیتر در برخی تجهیزات دیگر نیز برای گرم کردن سطوح یا قطعات خاص مورد استفاده قرار می‌گیرد. با این حال، نوع غلاف، دمای کاری، توان و طراحی المنت باید با کاربرد موردنظر مطابقت داشته باشد.
برای انتخاب کویل هیتر مناسب دستگاه خود، مدل دستگاه و ابعاد محل نصب را بررسی کنید تا المنتی متناسب با شرایط کاری انتخاب شود.
مزایای المنت کویل هیتر چیست؟
ساختار خاص المنت حرارتی کویل باعث شده است این محصول برای کاربردهایی که با محدودیت فضا مواجه هستند، گزینه مناسبی باشد.
یکی از مهم‌ترین مزایا، ابعاد فشرده آن است. در بسیاری از نازل‌ها و قطعات صنعتی فضای کافی برای نصب المنت‌های حجیم وجود ندارد. طراحی مارپیچی کویل هیتر امکان قرارگیری المنت در فضای محدود را فراهم می‌کند.
مزیت دیگر، امکان ایجاد گرمایش در اطراف قطعه است. در کاربردهای نازلی، کویل می‌تواند به شکل مناسبی دور قطعه قرار گیرد و گرما را به محدوده موردنظر منتقل کند.
از دیگر مزایای این نوع المنت می‌توان به موارد زیر اشاره کرد:
- طراحی فشرده و کم‌حجم
- امکان فرم‌دهی متناسب با محل نصب
- مناسب برای فضاهای محدود
- امکان تولید در توان‌های مختلف
- قابلیت استفاده در تجهیزات صنعتی
- امکان سفارش با ابعاد سفارشی
- امکان استفاده همراه با ترموکوپل در برخی مدل‌ها
- سرعت مناسب در رسیدن به دمای کاری، متناسب با طراحی و توان
برخی کویل هیترها نیز به‌صورت ترموکوپل‌دار تولید می‌شوند. در این مدل‌ها امکان اندازه‌گیری دمای نزدیک به محل گرمایش فراهم می‌شود و سیستم کنترل دما می‌تواند بر اساس اطلاعات سنسور، عملکرد المنت را تنظیم کند.
مشخصات فنی مهم کویل هیتر
هنگام خرید المنت کویل هیتر، چند مشخصه فنی اهمیت زیادی دارد. صرفاً انتخاب یک المنت با ظاهر مشابه کافی نیست و باید مشخصات آن با دستگاه مطابقت داشته باشد.
توان
توان بر میزان انرژی حرارتی تولیدشده توسط المنت تأثیر دارد. توان مورد نیاز باید با توجه به جرم قطعه، دمای اولیه، دمای کاری، سرعت موردنیاز برای گرم شدن و میزان اتلاف حرارت تعیین شود.
انتخاب توان کمتر از نیاز می‌تواند باعث شود دستگاه دیرتر به دمای موردنظر برسد. از طرف دیگر، توان بیش از حد نیز ممکن است باعث ایجاد دمای موضعی نامناسب یا آسیب به قطعه شود.
ولتاژ
ولتاژ یکی از مشخصات اصلی هر کویل هیتر است. ولتاژ المنت باید با سیستم برق و کنترل دستگاه سازگار باشد. نمونه‌های مختلف کویل هیتر برای ولتاژهای متفاوت تولید می‌شوند.
قطر داخلی کویل
قطر داخلی باید با قطر نازل یا قطعه‌ای که المنت روی آن نصب می‌شود هماهنگ باشد. انتخاب قطر نامناسب می‌تواند تماس حرارتی را کاهش دهد و روی عملکرد سیستم تأثیر بگذارد.
طول قسمت گرم
طول بخش گرم المنت باید با ناحیه‌ای که نیاز به گرمایش دارد مطابقت داشته باشد. اگر قسمت گرم بیش از حد کوتاه یا بلند باشد، توزیع حرارت ممکن است مطابق نیاز دستگاه نباشد.
شکل و مقطع المنت
کویل هیترها می‌توانند با مقاطع و ابعاد مختلف تولید شوند. شکل مقطع باید بر اساس فضای نصب و نیاز انتقال حرارت انتخاب شود.
کابل و محل خروج سیم
طول کابل، نوع کابل و محل خروج آن نیز هنگام سفارش اهمیت دارد. این موارد باید با ساختار دستگاه و فضای موجود برای سیم‌کشی هماهنگ باشند.
ترموکوپل
برخی مدل‌ها به‌صورت ترموکوپل‌دار تولید می‌شوند. اگر سیستم کنترل دما به سنجش مستقیم دمای نازل یا قطعه نیاز داشته باشد، انتخاب مدل دارای سنسور مناسب می‌تواند اهمیت داشته باشد.
اگر قصد خرید کویل هیتر دارید، مشخصات بالا را قبل از سفارش آماده کنید؛ این کار احتمال خرید اشتباه را به میزان زیادی کاهش می‌دهد.
المنت کویل هیتر هات رانر چیست؟
المنت هات رانر یکی از مهم‌ترین کاربردهای کویل هیتر است. در سیستم‌های Hot Runner، مواد پلاستیکی در مسیر انتقال و نازل باید در شرایط دمایی مناسبی قرار داشته باشند.
کاهش بیش از حد دما می‌تواند روی جریان مواد اثر بگذارد و افزایش بیش از حد دما نیز ممکن است به فرآیند آسیب برساند. به همین دلیل گرمایش نازل و کنترل دما در این سیستم‌ها اهمیت زیادی دارد.
کویل هیتر به دلیل ساختار مارپیچی می‌تواند در اطراف نازل قرار گیرد و حرارت را در محدوده موردنظر ایجاد کند. برخی تولیدکنندگان صنعتی نیز کویل هیترهای مخصوص نازل را برای ایجاد گرمایش پیرامونی طراحی می‌کنند.
هنگام انتخاب کویل هیتر هات رانر باید قطر نازل، طول قسمت گرم، توان، ولتاژ، نوع مقطع، محل خروج کابل و مشخصات سنسور دما بررسی شود.
اگر این مشخصات دقیق نباشند، حتی یک المنت باکیفیت نیز ممکن است عملکرد مطلوبی روی دستگاه نداشته باشد.
تفاوت کویل هیتر و المنت تسمه‌ای
کویل هیتر و المنت تسمه‌ای هر دو می‌توانند برای گرم کردن قطعات استوانه‌ای یا نازل‌ها استفاده شوند، اما طراحی آن‌ها متفاوت است.
المنت تسمه‌ای معمولاً به شکل یک حلقه یا نوار حرارتی ساخته می‌شود که دور قطعه قرار می‌گیرد. در مقابل، کویل هیتر ساختاری مارپیچی و فشرده دارد و در بسیاری از کاربردها امکان فرم‌دهی آن متناسب با قطعه وجود دارد.
در فضاهایی که محدودیت نصب وجود دارد، کویل هیتر می‌تواند مزیت بیشتری داشته باشد. همچنین در برخی نازل‌های Hot Runner، طراحی مارپیچی برای ایجاد گرمایش پیرامونی مورد استفاده قرار می‌گیرد.
البته انتخاب بین این دو باید بر اساس طراحی دستگاه انجام شود. نمی‌توان گفت کویل هیتر همیشه بهتر از المنت تسمه‌ای است؛ بلکه باید مشخصات فنی و شرایط واقعی کاربرد را در نظر گرفت.
تفاوت کویل هیتر و المنت فشنگی
المنت فشنگی یا Cartridge Heater نیز یکی از المنت‌های پرکاربرد صنعتی است، اما روش نصب آن با کویل هیتر تفاوت دارد.
المنت فشنگی معمولاً به شکل استوانه‌ای ساخته می‌شود و در سوراخ ایجادشده داخل قالب، قطعه فلزی یا تجهیزات مختلف قرار می‌گیرد. این نوع المنت در قالب‌ها، دای‌ها، تجهیزات بسته‌بندی و ماشین‌آلات تزریق پلاستیک کاربرد دارد.
در مقابل، کویل هیتر معمولاً برای قرار گرفتن در اطراف نازل یا قطعه طراحی می‌شود. بنابراین اگر فضای نصب دستگاه برای المنت حلقه‌ای یا مارپیچی مناسب باشد، کویل هیتر می‌تواند گزینه مناسبی باشد.
انتخاب بین این دو نوع المنت به ساختار دستگاه و روش انتقال حرارت موردنیاز بستگی دارد.
قیمت المنت کویل هیتر به چه عواملی بستگی دارد؟
قیمت المنت کویل هیتر ثابت نیست و بر اساس مشخصات فنی محصول تعیین می‌شود. توان، ولتاژ، ابعاد، قطر داخلی، طول قسمت گرم، نوع مقطع، جنس غلاف، کابل و ترموکوپل از عوامل مؤثر بر قیمت هستند.
مدل‌های سفارشی نیز ممکن است به دلیل نیاز به طراحی و تولید مطابق ابعاد خاص، قیمت متفاوتی نسبت به مدل‌های استاندارد داشته باشند.
هنگام مقایسه قیمت، بهتر است مشخصات دو محصول را کنار یکدیگر قرار دهید. برای مثال، دو کویل هیتر ممکن است از نظر ظاهری مشابه باشند، اما از نظر توان، قطر داخلی، طول گرم یا نوع کابل تفاوت داشته باشند.
در نتیجه صرفاً انتخاب ارزان‌ترین محصول، معیار مناسبی برای خرید نیست. سازگاری با دستگاه، کیفیت ساخت و مشخصات فنی باید در کنار قیمت بررسی شوند.
نکات مهم نصب و نگهداری کویل هیتر
نحوه نصب تأثیر مستقیمی بر عملکرد کویل هیتر دارد. یکی از نکات مهم، ایجاد تماس حرارتی مناسب میان المنت و قطعه است. فاصله نامناسب می‌تواند انتقال حرارت را کاهش دهد و باعث شود دمای المنت به شکل مطلوب کنترل نشود.
همچنین نباید کویل هیتر را بیش از محدوده مجاز خم یا فرم‌دهی کرد. شعاع خم و نحوه فرم دادن باید بر اساس مشخصات محصول انجام شود.
در زمان نصب، موارد زیر را بررسی کنید:
- قطر داخلی کویل
- میزان تماس با قطعه
- وضعیت کابل و اتصالات
- ولتاژ دستگاه
- توان المنت
- عملکرد سیستم کنترل دما
- محل قرارگیری ترموکوپل در صورت وجود
سرویس و تعمیر تجهیزات حرارتی نیز باید با رعایت اصول ایمنی انجام شود. قبل از هرگونه تعمیر، برق دستگاه باید قطع شود و عملیات نصب توسط فرد متخصص انجام گیرد.
خرید المنت کویل هیتر مناسب
برای خرید المنت کویل هیتر ابتدا باید مشخصات المنت فعلی یا محل نصب را به‌دقت اندازه‌گیری کنید. اطلاعاتی مانند قطر داخلی کویل، طول قسمت گرم، قطر مقطع، توان، ولتاژ و طول کابل می‌تواند برای انتخاب محصول مناسب ضروری باشد.
اگر المنت برای نازل دستگاه تزریق پلاستیک یا سیستم Hot Runner استفاده می‌شود، بهتر است مشخصات خود نازل نیز بررسی شود.
در صورت سفارشی بودن محصول، حتی محل خروج کابل و نوع ترموکوپل نیز می‌تواند طبق نیاز دستگاه تعیین شود.
به همین دلیل اگر نمونه قبلی در دسترس است، ثبت مشخصات آن یا تهیه تصویر از المنت می‌تواند روند شناسایی مدل مناسب را ساده‌تر کند.
برای سفارش المنت کویل هیتر، مشخصات دستگاه و ابعاد محل نصب را آماده کنید و قبل از خرید از تطابق توان، ولتاژ و ابعاد المنت با سیستم خود مطمئن شوید.
جمع‌بندی
المنت کوئل هیتر یکی از تجهیزات حرارتی کاربردی برای ایجاد گرمای متمرکز در فضاهای محدود است. ساختار مارپیچی و قابلیت فرم‌دهی آن باعث شده این نوع المنت در نازل‌های Hot Runner، ماشین‌آلات تزریق پلاستیک، تجهیزات بسته‌بندی و سایر کاربردهای صنعتی مورد استفاده قرار گیرد.
برای انتخاب کویل هیتر مناسب باید عواملی مانند توان، ولتاژ، قطر داخلی، طول قسمت گرم، نوع مقطع، جنس غلاف، کابل و وجود ترموکوپل را بررسی کنید.
همچنین قیمت کویل هیتر به همین مشخصات وابسته است و مدل‌های سفارشی می‌توانند بر اساس ابعاد و نیاز دستگاه تولید شوند.
اگر به دنبال خرید المنت کویل هیتر هستید، مشخصات فنی دستگاه خود را بررسی کنید و برای انتخاب مدل مناسب، اطلاعات نازل یا المنت قبلی را با محصول مقایسه کنید.
