کنترلر فشار دیفرانسیل PHOTOHELIC® Series 3000MR | ساخت آمریکا (Dwyer Instruments)

معرفی دستگاه

دستگاه PHOTOHELIC® Series 3000MR یک ابزار پیشرفته اندازه‌گیری و کنترل فشار دیفرانسیل است که توسط شرکت معتبر آمریکایی Dwyer Instruments طراحی و تولید شده است.

این تجهیز ترکیبی از:

• گیج فشار دیفرانسیل (Differential Pressure Gauge)

• سوئیچ کنترل حد بالا و پایین (Dual Setpoint Pressure Switch)

• نمایشگر آنالوگ دقیق

می‌باشد و برای سیستم‌های صنعتی حساس طراحی شده است.

⸻

⚙️ مشخصات فنی کامل

🔌 تغذیه برق

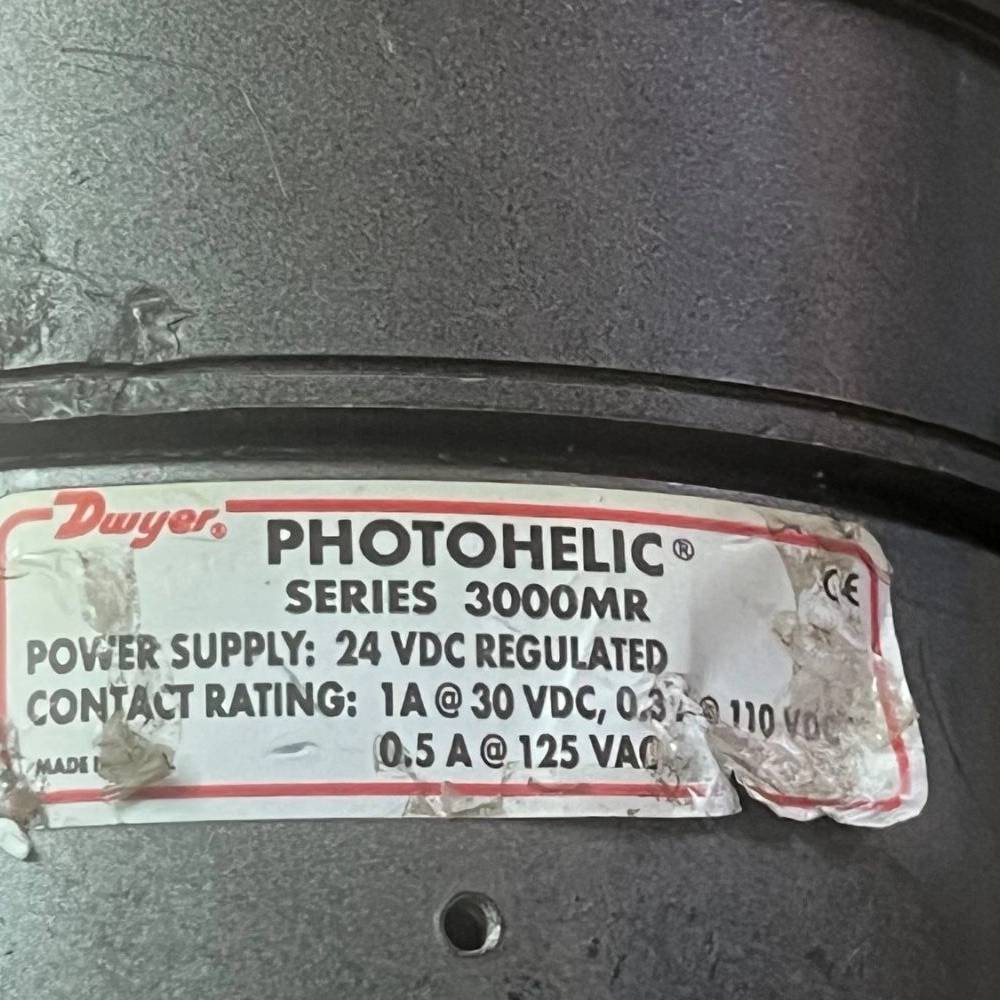

• ولتاژ: 24 VDC (Regulated)

• مناسب سیستم‌های کنترل صنعتی و تابلو برق

⸻

⚡ خروجی الکتریکی (رله‌ها)

• 1A @ 30 VDC

• 0.5A @ 125 VAC

➡ قابلیت:

• قطع و وصل مدارهای کنترلی

• فعال‌سازی آلارم

• کنترل فن، دمپر یا پمپ

⸻

📊 محدوده اندازه‌گیری فشار

واحد اندازه‌گیری:

• mm of Water Column (mmH₂O)

محدوده عملکرد:

• فشار دیفرانسیل پایین تا متوسط

• مقیاس دقیق برای اختلاف فشار هوا

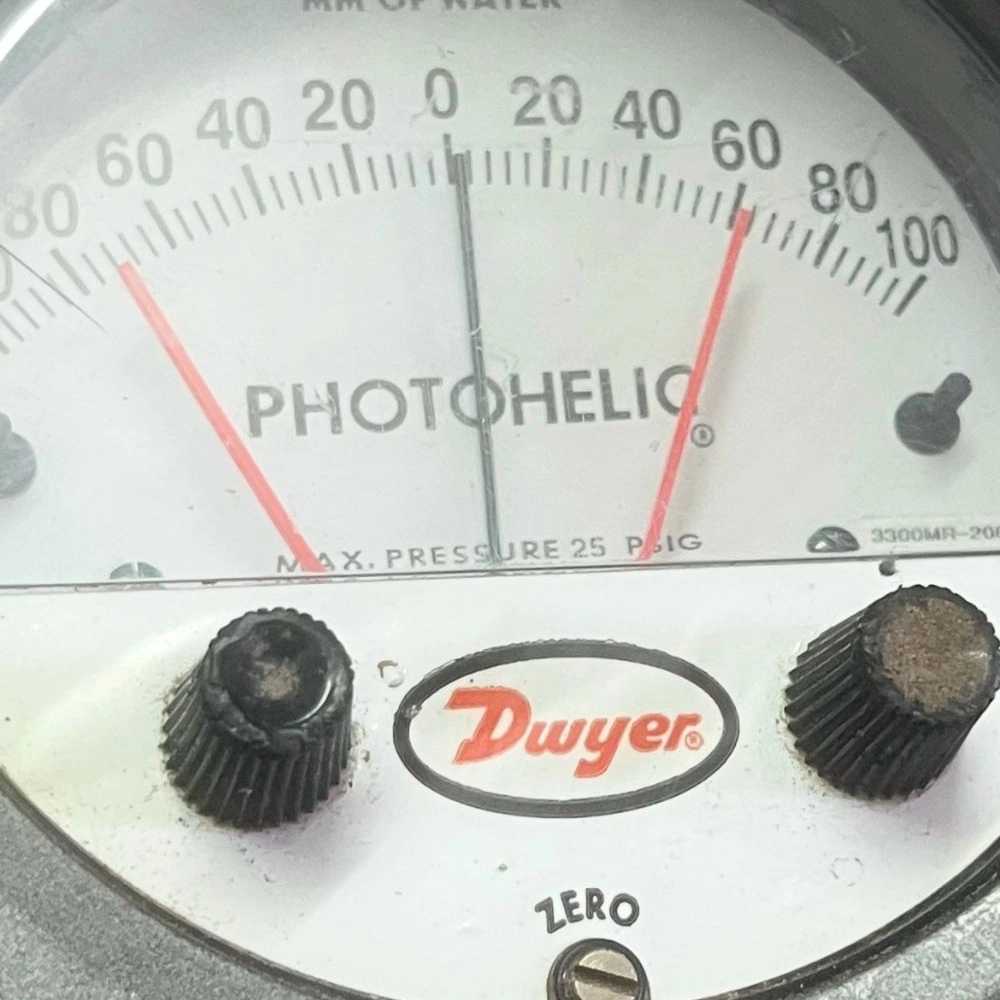

ویژگی مقیاس:

• صفر وسط (Center Zero)

• اندازه‌گیری فشار مثبت و منفی نسبت به نقطه مرجع

⸻

🧭 فشار ایمنی و ماکزیمم

• فشار کاری سیستم تا حدود 25 psig

• معادل تقریبی: 1.72 bar

📌 این مقدار نشان‌دهنده حداکثر تحمل ایمن سیستم است (نه محدوده اندازه‌گیری اصلی)

⸻

📏 طراحی و ساخت

• نوع دستگاه: Differential Pressure Switch/Gauge

• سری: 3000MR

• نمایشگر: آنالوگ عقربه‌ای دقیق

• مکانیزم داخلی: دیافراگمی بسیار حساس

• طراحی برای اختلاف فشارهای بسیار پایین

⸻

🏭 کاربردهای صنعتی

این دستگاه در صنایع زیر استفاده می‌شود:

🌬 سیستم‌های HVAC

• کنترل فشار کانال‌های هوا

• مدیریت فن‌ها

• کنترل فیلترهای هوا

🧪 اتاق‌های تمیز (Clean Room)

• حفظ فشار مثبت یا منفی دقیق

🏭 سیستم‌های فیلتراسیون صنعتی

• Bag Filter

• Dust Collector

• کنترل گرفتگی فیلترها

⚙️ تجهیزات فرآیندی

• مانیتورینگ اختلاف فشار سیالات و هوا

⸻

🧠 نحوه عملکرد

PHOTOHELIC به صورت همزمان:

1. اختلاف فشار را با دقت بالا اندازه‌گیری می‌کند

2. مقدار را روی نمایشگر آنالوگ نشان می‌دهد

3. در صورت رسیدن فشار به حد تنظیم‌شده:

• رله داخلی فعال یا غیرفعال می‌شود

• سیستم کنترلی را مدیریت می‌کند

⸻

🎯 ویژگی‌های کلیدی

• دقت بالا در فشارهای پایین

• قابلیت تنظیم دو نقطه کنترلی (High / Low Setpoint)

• عملکرد پایدار در محیط صنعتی

• تغذیه 24VDC استاندارد

• ساخت کشور آمریکا (USA)

• طراحی حرفه‌ای برای سیستم‌های حساس هوا و فیلتراسیون

⸻

📌 جمع‌بندی

PHOTOHELIC® Series 3000MR یک دستگاه حرفه‌ای کنترل و اندازه‌گیری فشار دیفرانسیل است که توسط شرکت آمریکایی Dwyer Instruments ساخته شده و برای کاربردهای دقیق صنعتی، به‌خصوص در سیستم‌های تهویه، فیلتر و اتاق‌های تمیز استفاده می‌شود.

این دستگاه به دلیل ترکیب اندازه‌گیری دقیق + کنترل الکتریکی + طراحی صنعتی استاندارد یکی از تجهیزات معتبر در حوزه ابزار دقیق محسوب می‌شود.

:::
