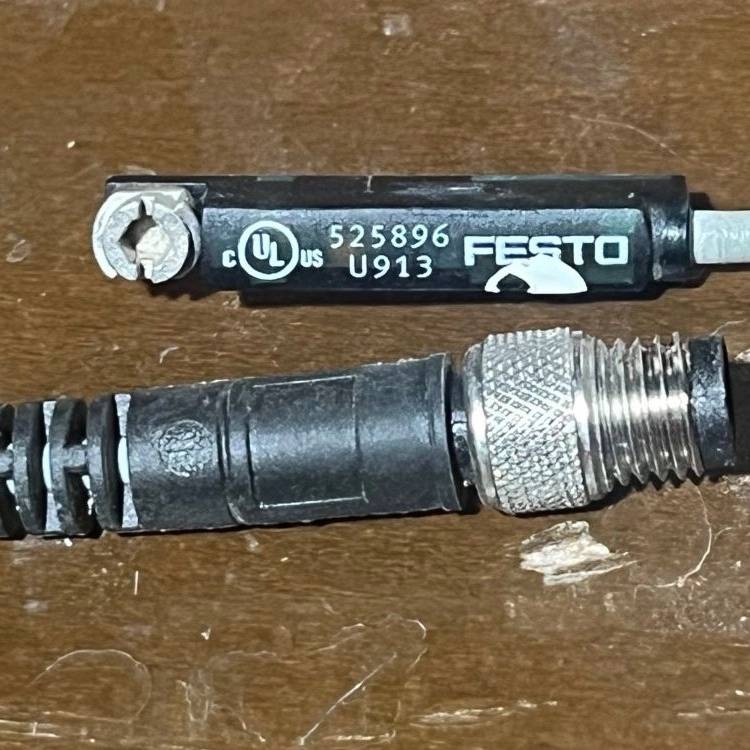

سنسور جک فستوFesto
در سیستم‌های پنوماتیک، کنترل موقعیت پیستون یک سیلندر اهمیت بسیار بالایی دارد. شرکت Festo** به‌عنوان یکی از معتبرترین سازندگان تجهیزات اتوماسیون، سنسورهای ویژه‌ای برای تشخیص موقعیت پیستون داخل جک تولید می‌کند. این سنسورها معمولاً بدون تماس و بر اساس میدان مغناطیسی کار می‌کنند.



اساس کار سنسورهای جک فستو
داخل اکثر جک‌های فستو یک مگنت حلقوی روی پیستون قرار دارد. با نزدیک‌شدن این مگنت به بدنه‌ی سیلندر، سنسور نصب‌شده روی بدنه:

- فعال می‌شود (ON)
- یا سیگنال قطع می‌کند (OFF)

این اطلاعات به PLC یا واحد کنترلی ارسال می‌شود.

مهم‌ترین تکنولوژی‌ها:
- سنسورهای ریدسوئیچ (Reed Switch)
  - مکانیکی/مغناطیسی
  - قیمت پایین
  - سرعت کمتر
  - عمر کمتر در ارتعاش

- سنسورهای الکترونیکی (Solid State)
  - نوع PNP یا NPN
  - بسیار سریع و دقیق
  - مقاوم در برابر شوک و لرزش
  - طول عمر بالا

انواع سنسورهای فستو (مدل‌های رایج)

1) SME (Reed)
- مناسب برای سیلندرهای استاندارد فستو
- عملکرد ساده ON/OFF
- ولتاژ کاری معمولاً 5–240 ولت

2) SDE (Electronic)
- الکترونیکی با خروجی ترانزیستوری
- مناسب PLC
- پاسخ سریع و دقت بالا

3) SMT (Electronic, T-slot)
- مخصوص سیلندرهایی با شیار T
- کوچک و دقیق
- پرکاربردترین مدل در اتوماسیون

4) ST (Universal Magnetic Sensors)
- مناسب انواع سیلندرهای دارای مگنت
- مقاومت خوب در برابر نویز

نحوه انتخاب سنسور مناسب برای سیلندر فستو

1) توجه به نوع شیار بدنه سیلندر
- T-slot → مدل SMT مناسب است
- C-slot → معمولاً SME یا SMC
- Round Tube → بست اضافی لازم است

2) نوع ورودی کنترلر
- اگر PLC ورودی PNP دارد → سنسور PNP خروجی
- اگر PLC یا کارت ورودی NPN نیاز دارد → سنسور NPN

3) محیط نصب
- دما، رطوبت، وجود گرد و غبار، میدان‌های الکترومغناطیسی
- سنسورهای الکترونیکی مقاوم‌ترند

4) نوع تشخیص
- ساده ON/OFF
- یا مدل‌های پیشرفته با تنظیم حساسیت

نکات مهم نصب سنسور جک فستو
- سنسور باید در امتداد مسیر حرکت پیستون و بالای مگنت نصب شود.
- فاصلهٔ سنسور با مگنت نباید زیاد باشد.
- کابل سنسور را در مسیرهای دور از کابل‌های قدرت عبور دهید.
- از بست‌های مناسب استفاده کنید تا لرزش کم شود.
- اگر خروجی چشمک‌زن است → احتمالاً سنسور خارج از محدوده میدان مغناطیسی است.

تست سنسور
- با حرکت دستی پیستون، LED روی سنسور باید روشن/خاموش شود.
- خروجی با مولتی‌متر چک شود (حالت DC ولتاژ).
- اگر LED روشن است اما خروجی ندارد:
  - نوع خروجی با PLC سازگار نیست (PNP/NPN)
  - یا سیم‌بندی اشتباه است

کاربردها
- تشخیص انتهای کورس
- تشخیص موقعیت میانی
- کنترل ترتیب حرکت سیلندرها
- ایمنی و جلوگیری از برخورد
- اتوماسیون خطوط تولید
