میل گراند (Ground Rod) چیست و چرا نباید آن را نادیده گرفت؟
۱. تعریف فنی و عملکرد اصلی میل گراند
میل گراند که در زبان فارسی به آن میله ارت یا میله زمین نیز میگویند، یک الکترود رسانا است که بهصورت عمودی در عمق خاک کوبیده میشود تا یک مسیر با مقاومت بسیار پایین برای تخلیه جریانهای الکتریکی ناخواسته و خطرناک به زمین فراهم کند.
کارکرد اصلی (هدف سهگانه):
1. حفاظت جانی (Safety): در صورت بروز اتصالی (Fault) در سیمکشی یا تجهیزات، میل گراند تضمین میکند که جریان خطا بهسرعت به زمین منتقل شده و ولتاژ بدنه تجهیزات (که ممکن است کسی آن را لمس کند) به صفر برسد تا از برقگرفتگی جلوگیری شود.
2. حفاظت تجهیزات: در زمان صاعقه (رعد و برق)، میل گراند بخش اصلی سیستم صاعقهگیر است. انرژی عظیم صاعقه را از طریق کابلهای مخصوص دریافت کرده و آن را بدون آسیب به تجهیزات حساس شبکه، به زمین تخلیه میکند.
3. پایداری ولتاژ: سیستم ارت (شامل میل گراند) ولتاژ شبکه را نسبت به زمین در یک سطح پایدار نگه میدارد. این امر برای کارکرد صحیح تجهیزات الکترونیکی و شبکه توزیع، ضروری است.
انواع میل گراند: از گالوانیزه تا کوپر باند
میل گراندها بر اساس جنس و روش ساخت به چند دسته اصلی تقسیم میشوند. انتخاب نوع میل، مستقیماً به مقاومت مورد نیاز زمین و میزان خورندگی خاک منطقه بستگی دارد:

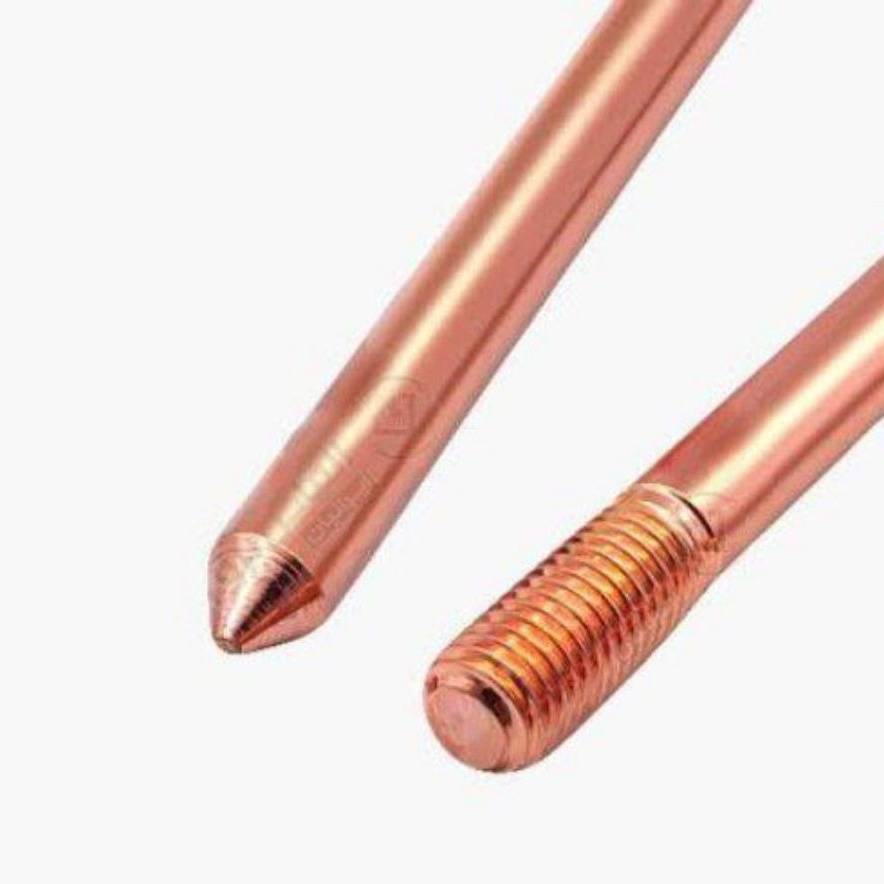

الف) میل گراند با روکش مس (Copper-Bonded Steel)
این نوع رایجترین و استانداردترین میل در پروژههای صنعتی و ساختمانی است.
ساختار: هسته این میله از فولاد (Steel) برای مقاومت مکانیکی بالا ساخته شده و روی آن با یک لایه ضخیم مس (Copper) پوشیده شده است (معمولاً با ضخامت ۲۵۰ میکرون به بالا).
مزیت: ترکیب قدرت مکانیکی فولاد برای کوبیده شدن در زمینهای سخت، و هدایت الکتریکی فوقالعاده مس، به همراه مقاومت بالا در برابر خوردگی.
ب) میل گراند تمام مس (Solid Copper)
کاربرد: در مکانهایی که مقاومت زمین باید بسیار پایین باشد یا خورندگی خاک بالاست.
مزیت: بهترین هدایت الکتریکی و بالاترین عمر مفید، اما قیمت بسیار گرانتر و شکنندگی مکانیکی بیشتر نسبت به نوع کوپرباند.
ج) میل گراند گالوانیزه (Galvanized Steel)
ساختار: میل از فولاد با روکش روی (Zinc) گالوانیزه شده است.
کاربرد: برای مصارف عمومیتر یا مناطقی با خورندگی پایین که بودجه محدودی دارند.
نکته فنی: هدایت الکتریکی ضعیفتر و عمر مفید کوتاهتر نسبت به میلهای مسی.
مشخصات کلیدی فنی در انتخاب میل گراند
برای اینکه یک میل گراند کارایی داشته باشد، باید مشخصات زیر بهدقت انتخاب شوند:
۱. طول میل (Length)
طول استاندارد میل گراند معمولاً بین ۱.۵ متر تا ۳ متر (۵ فوت تا ۱۰ فوت) است.
اهمیت: طول میل، مستقیماً روی مقاومت زمین تأثیر میگذارد. هرچه میل بلندتر باشد، به لایههای عمیقتر و مرطوبتر زمین میرسد و مقاومت کل سیستم ارت را کاهش میدهد. (هدف همیشه مقاومت کمتر از ۵ اهم است.)
۲. قطر میل (Diameter)
قطرهای رایج عبارتند از: ۱/۲ اینچ (حدود ۱۲.۷ میلیمتر)، ۵/۸ اینچ (حدود ۱۶ میلیمتر) و ۳/۴ اینچ (حدود ۱۹ میلیمتر).
اهمیت: قطر میل هم بر مقاومت مکانیکی و هم بر سطح تماس با خاک اثر دارد.
۳. ضخامت لایه مس (برای Copper-Bonded)
استاندارد جهانی UL معمولاً ضخامت حداقل ۲۵۰ میکرون مس را الزامی میداند.
نکته حیاتی: میلهای چینی ارزانقیمت، اغلب لایه بسیار نازکی از مس (مثلاً ۵۰ میکرون) دارند که پس از مدتی در خاک خورده شده و از بین میرود، و عملاً به یک میله آهنی تبدیل میشوند.
اتصالات و نصب میل گراند
نصب صحیح میل گراند به اندازه کیفیت خود میل مهم است.
اتصال به هادی ارت (Grounding Conductor)
پس از کوبیدن میل در زمین، باید آن را به سیم اصلی ارت (معمولاً سیم مسی بدون روکش) متصل کرد. این اتصال باید با استفاده از کلمپهای مخصوص میل گراند انجام شود.
* انواع کلمپ: کلمپهای برنجی (Brass Clamps) رایجترین هستند.
* اهمیت کلمپ: اتصال باید محکم، پایدار، دارای هدایت الکتریکی بالا و مقاوم در برابر خورندگی باشد. استفاده از اتصال نامناسب (مانند سیمپیچکردن ساده) باعث افزایش مقاومت و خطر آتشسوزی در هنگام تخلیه جریان خطا میشود.
روشهای کاهش مقاومت زمین
در مناطقی که خاک مقاومت بالایی دارد (مانلاً مناطق صخرهای یا کویری)، تکنسینها معمولاً:
1. استفاده از چندین میل گراند: میلهای اضافی را به فواصل استاندارد (معمولاً بیشتر از ۶ متر) میکوبند و به هم متصل میکنند.
2. استفاده از مواد کاهنده مقاومت (Bentonite): از پودرهای رسانای مخصوص در اطراف میل استفاده میکنند تا رسانایی خاک بهبود یابد.
نتیجهگیری برای کلات برق
برای شرکتی مانند کلات برق که روی تامین یراقآلات استاندارد تمرکز دارد، ارائه میل گراندهای با روکش مس مطابق با استانداردهای ملی و بینالمللی (UL/IEC) نه تنها یک مزیت فروش، بلکه یک تضمین ایمنی برای مشتریان است.
