Trafag 8782 2-Stage Hybrid Gas Density Monitor

کشور سازنده: سوئیس (شرکت Trafag, توسعه‌دهندهٔ دقیق و بدون نیاز به نگهداری ابزارهای اندازه‌گیری چگالی و فشار گاز)

مارک: Trafag – سری Hybrid Gas Density Monitor (878x)

⸻

مشخصات فنی و عملکرد

این دستگاه ترکیبی دقیق از دو تکنولوژی اندازه‌گیری چگالی گاز را در یک ابزار دارد:

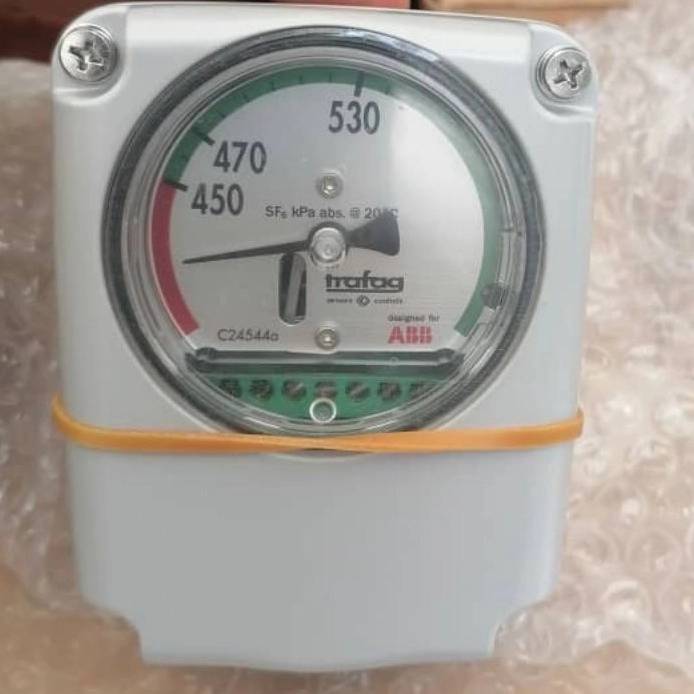

1. نظارت مکانیکی (Mechanical Monitoring):

• براساس گاز مرجع (Reference Gas Chamber)

• خروجی: کنتاکت‌های SPDT شناور (Floating Change-over Contact) برای اعلان هشدار

• دامنه اندازه‌گیری: 0 … 1100 kPa مطلق (حدود 0 … 1.1 MPa) @ 20 °C

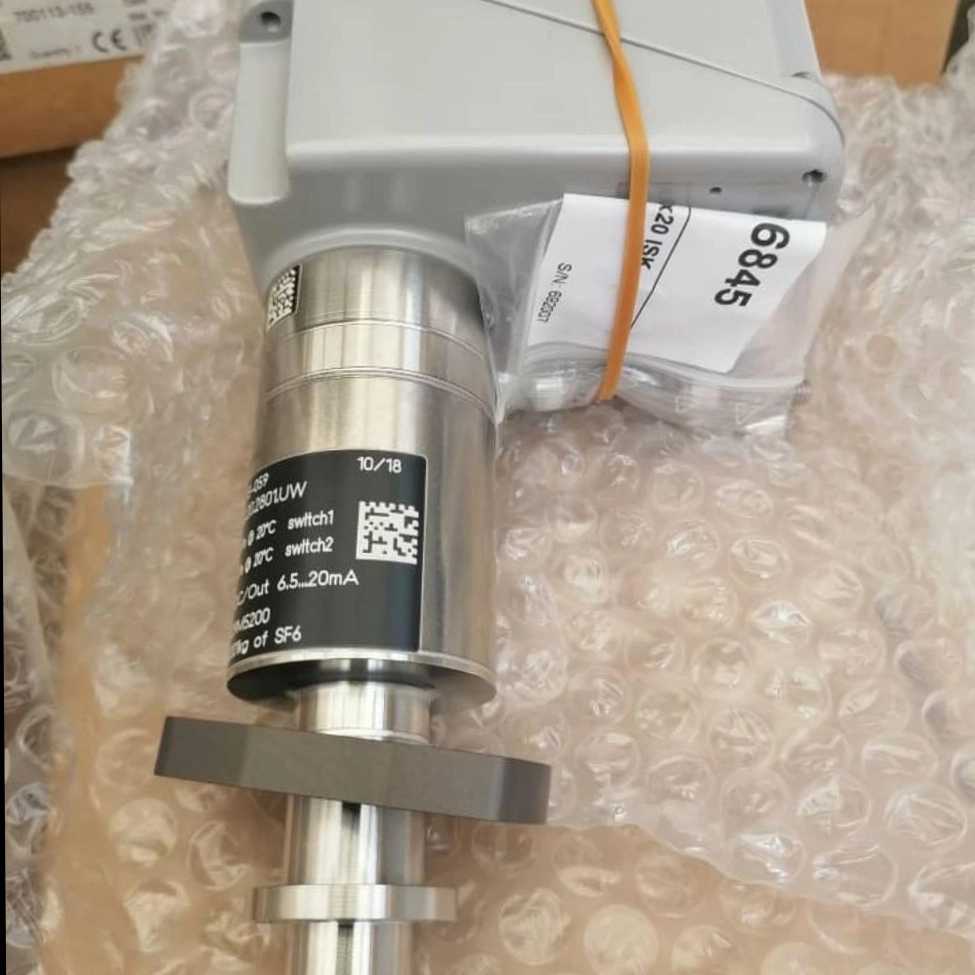

2. نظارت الکترونیکی (Electronic Monitoring) با حسگر کوارتز (Quartz):

• دقیق و بدون خطا در طول زمان، مناسب برای پایش پیوسته

• خروجی: حلقه جریان آنالوگ 6.5 … 20 mA

• اندازه‌گیری چگالی گاز SF₆ یا مخلوط گازی معادل، تا 0.85 MPa یا 56.1 kg/m³ @ 20 °C

ویژگی‌های کلیدی:

• عملکرد پایدار در دمای -40 °C تا +80 °C

• محافظت محیطی IP65 / IP67 و مقاومت بالا در برابر لرزش و ضربه

• دوام مکانیکی بالا (تا ۱ میلیون سیکل کنتاکت) و دقت عالی در تشخیص تغییر چگالی گاز

• عایق‌بندی گاز SF₆، مناسب تجهیزات فشار متوسط و بالا مانند GIS و پست‌های فشارقوی

⸻

خلاصه در قالب جدول

ویژگی توضیح

کشور سازنده سوئیس (شرکت Trafag)

مارک/سری Trafag – Hybrid Gas Density Monitor (8782 دو مرحله‌ای)

نظارت مکانیکی گاز مرجع با خروجی SPDT (0 … 1100 kPa)

نظارت الکترونیکی حسگر کوارتز، خروجی 6.5 … 20 mA، دامنه تا 0.85 MPa / 56 kg/m³

دمای محیطی –40 °C تا +80 °C

محافظت محیطی IP65 یا IP67 — ضد لرزش و ضربه

کاربرد اصلی نظارت چگالی SF₆ در GIS و تجهیزات فشارقوی، با هشدار و دیتا خروجی

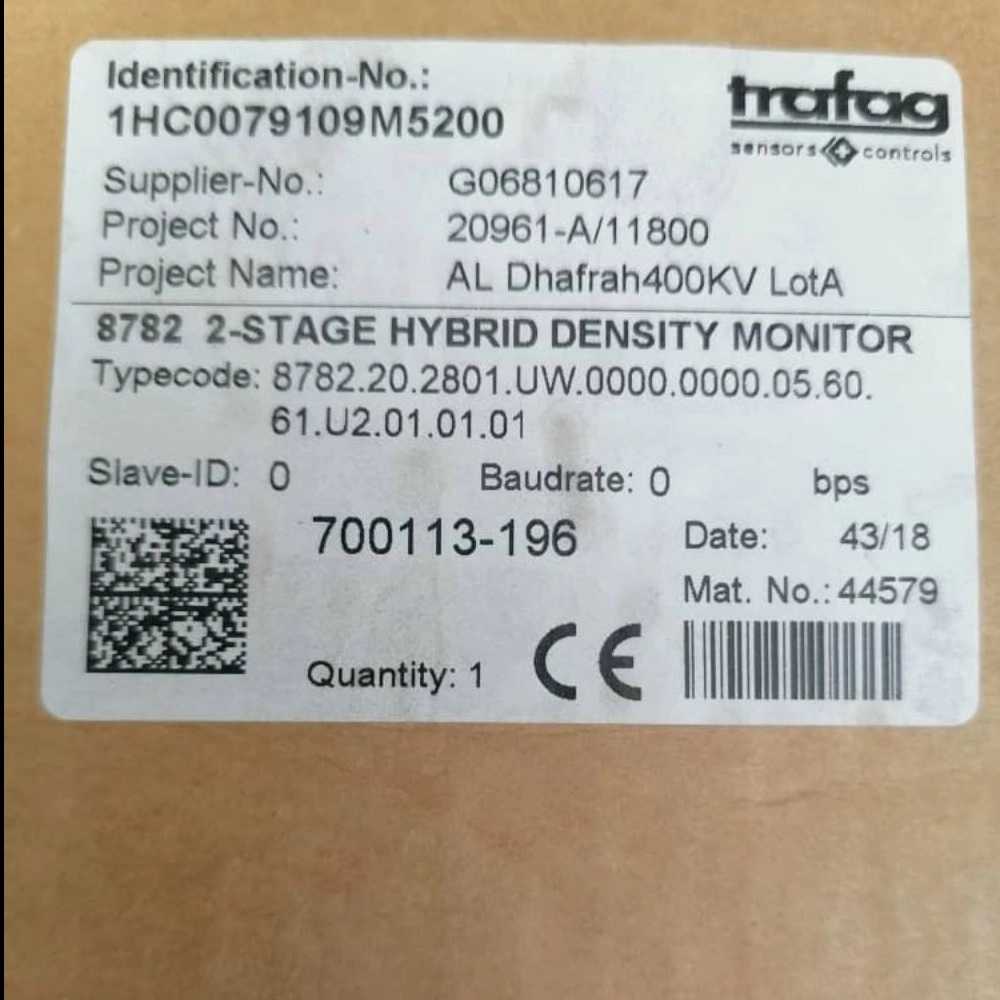

این دستگاه مناسب پروژه‌هایی مانند AL Dhafrah 400 kV LotA است که نیاز به پایش دقیق وگزارش دارد،
