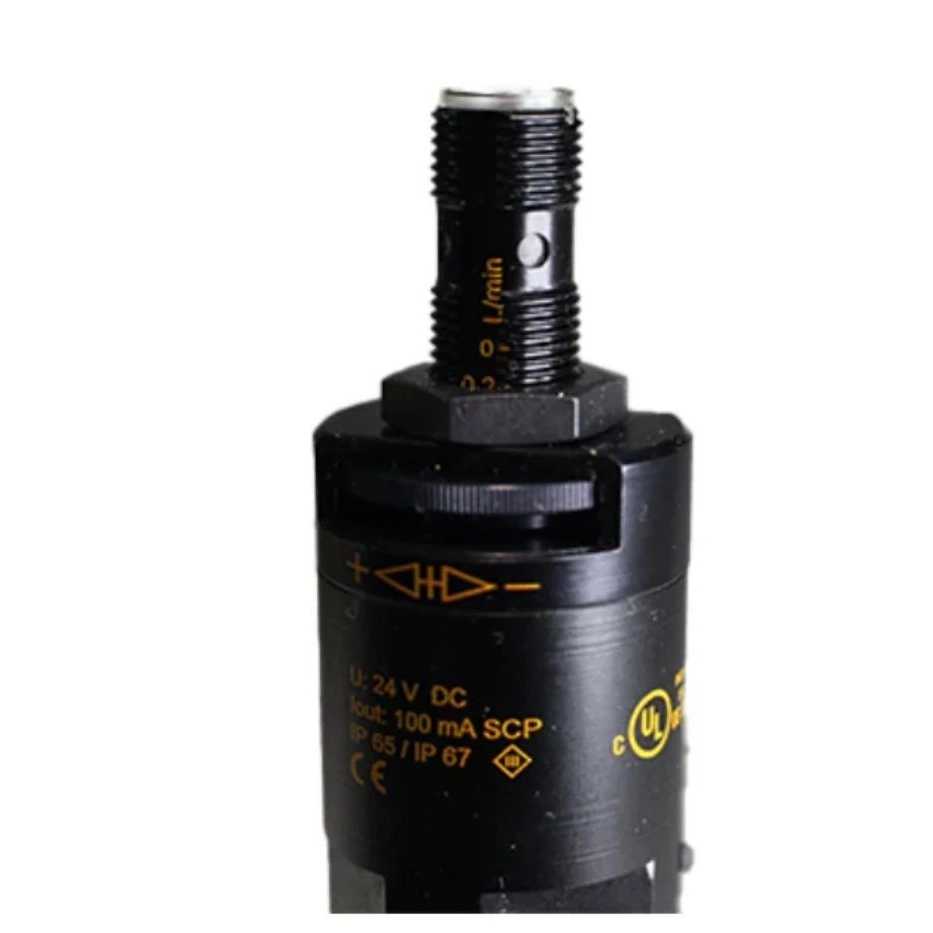

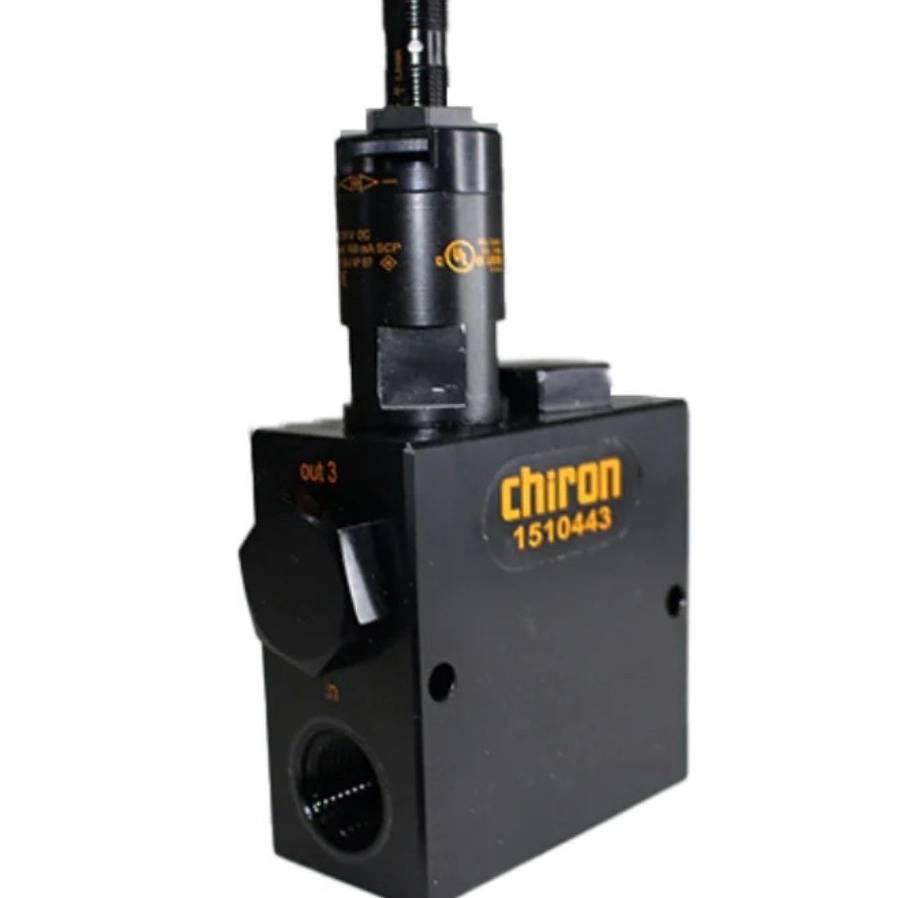

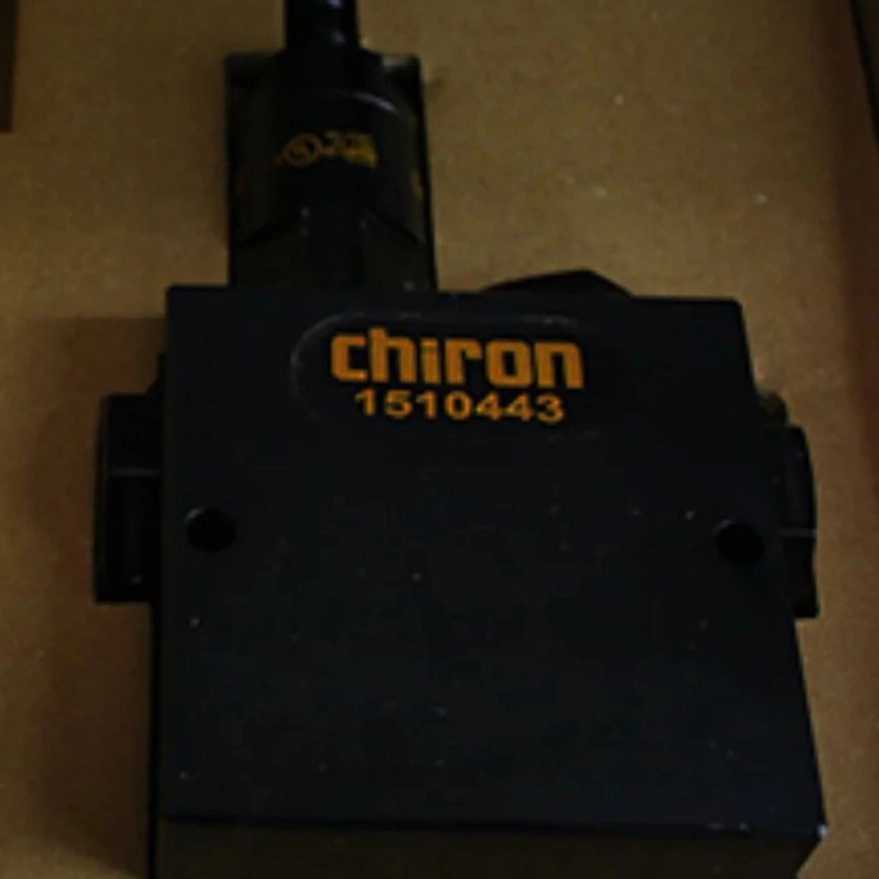

سنسور جریان IFM CHIRON 1510443

یک سنسور پیشرفته برای اندازه‌گیری و نظارت بر جریان سیالات در کاربردهای صنعتی است. این سنسور با ویژگی‌های دقیق خود به‌ویژه برای ابزارهای ماشینی (machine tools) و سیستم‌های خنک‌کاری داخلی مته‌ها طراحی شده است. در زیر مشخصات و کاربردهای این سنسور آورده شده است:

مشخصات فنی:

اتصالات و طراحی:

• تعداد خروجی‌های دیجیتال: 1

• نوع اتصال فرآیند: G 1/2 (اتصال رزوه‌ای)

• وزن: 767 گرم

• مواد بدنه: آلومینیوم آنودایز شده، پلاستیک PA

• مواد بخش‌های در تماس با سیال: فولاد ضدزنگ (1.4301 و 1.4310)، PBT، PU، حلقه O از جنس FKM

دامنه عملکرد:

• ولتاژ کاری: 10 تا 30 ولت DC (SELV/PELV)

• جریان مصرفی: کمتر از 15 میلی‌آمپر

• کلاس حفاظت الکتریکی: III

• نوع خروجی: سیگنال دیجیتال (PNP)، عملکرد به‌صورت Normal Open

• دامنه اندازه‌گیری جریان: 0.3 تا 25 لیتر بر دقیقه

• حداکثر جریان قابل اندازه‌گیری: 75 لیتر بر دقیقه

ویژگی‌های دقت و زمان پاسخگویی:

• تکرارپذیری: 1% از مقدار نهایی

• خطای اندازه‌گیری: ±5% از مقدار نهایی

• زمان پاسخگویی: کمتر از 0.01 ثانیه

• هیسترزیس: 0.1 تا 1 لیتر بر دقیقه

شرایط عملیاتی:

• دمای محیط کاری: 0 تا 60 درجه سانتی‌گراد

• دمای ذخیره‌سازی: -15 تا 80 درجه سانتی‌گراد

• حداکثر فشار قابل تحمل: 200 بار (20 مگاپاسکال)

• درجه حفاظت: IP65 و IP67 (محافظت عالی در برابر گرد و غبار و آب)

تست‌ها و گواهینامه‌ها:

• مقاومت در برابر شوک: مطابق DIN EN 60068-2-27 (20g به مدت 11 میلی‌ثانیه)

• مقاومت در برابر لرزش: مطابق DIN EN 60068-2-6 (5g در بازه 10 تا 2000 هرتز)

• MTTF (زمان میانگین تا خرابی): 15.78 سال

ویژگی‌های نمایشگر:

• نمایشگر LED: 4 عدد LED زردرنگ برای نمایش وضعیت سوئیچینگ

کاربردها:

1. سیستم‌های خنک‌کننده داخلی: مخصوصاً در دستگاه‌های حفاری و مته‌ها که به اندازه‌گیری دقیق جریان سیال خنک‌کننده نیاز دارند.

2. ابزارهای ماشینی: نظارت بر جریان سیال در ابزارهای دقیق و کاهش خطرات خرابی.

3. مدیریت فرآیندهای خنک‌کننده: کاربرد در صنایعی که از روغن‌ها یا سیالات خنک‌کننده استفاده می‌کنند.

4. کنترل فشار و جریان: استفاده در محیط‌های صنعتی با فشار بالا.

توصیه‌ها:

• بهتر است از فیلترهایی با ظرفیت 200 میکرون برای حفظ دقت و طول عمر...
