مقدمه‌ای جامع بر المنت پره ای و نقش آن در تبادل حرارتی صنایع

در دنیای مدرن مهندسی حرارتی و گرمایش صنعتی، یکی از بزرگ‌ترین چالش‌های طراحان، افزایش راندمان انتقال حرارت در فضاهای بسته و جریان‌های هوایی با حداقل اتلاف انرژی الکتریکی است. المنتهای میله‌ای ساده به دلیل سطح مقطع تماس محدود خود با سیالات گازی (به‌ویژه هوا)، در تبادل گرما با محیط پیرامون با محدودیت فیزیکی مواجه می‌شوند. این چالش مهندسی منجر به پیدایش و تکامل قطعه‌ای حیاتی به نام المنت پره‌ای (Finned Tubular Heater یا المنت فین‌دار) شده است. این تجهیز حرارتی با افزایش چشمگیر سطح تبادل حرارتی از طریق اضافه کردن پره‌های فلزی، توانسته است بازده انتقال حرارت همرفتی (جابه‌جایی) را تا چند برابر ارتقا دهد. در این راهنمای تخصصی، از صفر تا صد اصول عملکرد، ساختار فیزیکی، فرمول‌های بازدهی، دسته‌بندی‌های متریال، روش‌های ساخت، کاربردها در صنایع حساس و نکات کلیدی نگهداری این قطعه استراتژیک را بررسی می‌کنیم.

المنت پره ای دقیقا چیست و مکانیزم عملکرد حرارتی آن چگونه است؟

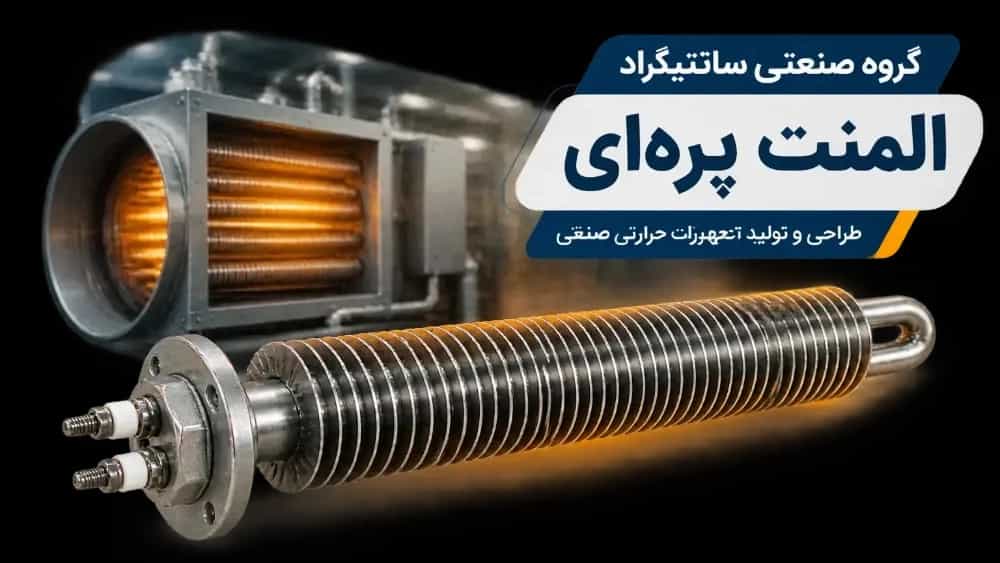

المنت پره‌ای در حقیقت شکل ارتقایافته و بهینه‌سازی‌شده المنت‌های میله‌ای صنعتی است که به دور غلاف خارجی آن، پره‌هایی از جنس فلزات رسانای حرارت (نظیر استیل، گالوانیزه، آلومینیوم یا مس) به روش‌های گوناگون جوش داده شده، پیچیده شده یا پرس شده‌اند. مکانیزم عملکرد این المنت‌ها بر پایه قانون سرمایش نیوتن و انتقال حرارت همرفتی اجباری یا طبیعی استوار است.

اثر افزایش سطح تماس (Surface Area) بر انتقال حرارت

در فیزیک انتقال حرارت، نرخ جابه‌جایی گرما مستقیماً با مساحت سطحی که در معرض سیال خنک‌کننده (هوا یا گاز) قرار دارد، نسبت مستقیم دارد. حضور پره‌ها باعث می‌شود سطح تماس موثر المنت بدون نیاز به افزایش طول فیزیکی یا قطر لوله مرکزی، بین ۲۰۰ تا ۴۰۰ درصد افزایش یابد. این افزایش سطح سبب می‌شود که گرمای تولیدشده توسط هسته مرکزی با سرعت بسیار بالاتری به جریان هوای عبوری منتقل گردد.

کاهش دمای پوسته خارجی و افزایش طول عمر قطعه

هنگامی که حرارت با نرخ بالاتری از سطح لوله دفع شود، دمای غلاف اصلی المنت به طور محسوسی کاهش پیدا می‌کند. این ویژگی مانع از داغ شدن بیش از حد (Overheating) سیم مقاومت داخلی و پودر عایق اکسید منیزیم می‌شود که در نهایت موجب افزایش طول عمر مفید المنت، کاهش خطر سوختن سیم نیکل‌کروم و جلوگیری از تغییر شکل فیزیکی غلاف خواهد شد.

بهینه‌سازی مصرف انرژی الکتریکی در سیستم‌های هوادهی

المنت‌های فین‌دار با تخلیه سریع‌تر حرارت در مجاری تهویه مطبوع، کوره‌ها و هواسازها، اجازه می‌دهند سیستم‌های کنترل دما سریع‌تر به دمای مطلوب (Set Point) برسند. این مسئله تعداد چرخه‌های روشن و خاموش شدن ترموستات‌ها را بهینه‌سازی کرده و کاهش مستقیم هزینه‌های برق مصرفی تأسیسات صنعتی را به همراه دارد.

اجزای تشکیل‌دهنده و ساختار داخلی المنت فین دار

یک المنت پره‌ای استاندارد و مهندسی‌شده از بخش‌های متعددی تشکیل یافته است که هر یک نقش مهمی در پایداری مکانیکی و راندمان حرارتی ایفا می‌کنند:

هسته حرارتی (سیم مقاومت اهمی)

قلب تپنده المنت پره‌ای، سیم مقاومت الکتریکی است که معمولاً از آلیاژ نیکل‌کروم (Ni-Cr با عیارهای ۸۰/۲۰ یا ۶۰/۱۵) یا در دماهای بالاتر از آلیاژ کانتال (Fe-Cr-Al) ساخته می‌شود. این سیم وظیفه دارد انرژی الکتریکی ورودی را با استفاده از اثر ژول به انرژی حرارتی پایدار تبدیل کند.

پودر عایق اکسید منیزیم (MgO)

فضای خالی میان سیم پیچیده شده و دیواره داخلی لوله توسط پودر اکسید منیزیم فشرده با خلوص بالا پر می‌شود. این پودر نقش حیاتی دوگانه دارد: اولاً عایق الکتریکی بسیار قدرتمندی است که مانع از اتصال کوتاه برق با بدنه لوله می‌شود؛ ثانیاً رسانای حرارتی بسیار مناسبی است که گرمای سیم را بلافاصله به غلاف فلزی منتقل می‌کند.

. لوله غلاف مرکزی (Sheath Tube)

پوسته اصلی که سیم و پودر را دربرمی‌گیرد، معمولاً از لوله‌های بدون درز استنلس استیل (گریدهای ۳۰۴، ۳۱۶ یا ۳۲۱) یا لوله‌های اینکولوی (Incoloy 800/840) ساخته می‌شود. انتخاب آلیاژ غلاف بسته به نوع محیط، میزان رطوبت و حداکثر دمای کاری تعیین می‌گردد.

پره‌ها یا فین‌های جانبی (Fins)

پره‌ها که به صورت نوار، دیسک یا مفتول به دور لوله مرکزی چفت می‌شوند، می‌توانند از جنس استیل ضدزنگ، گالوانیزه ضدزنگ یا آلومینیوم باشند. اتصال فین به لوله باید دارای کمترین مقاومت حرارتی تماسی باشد تا اتلاف گرما بین لوله و پره به حداقل برسد.

. پایانه‌ها و سربندی الکتریکی (Terminals)

در دو سر المنت، پیچ‌ها و مهره‌های برنجی یا استیل همراه با واشرهای عایق سرامیکی (Steatite) قرار گرفته‌اند. علاوه بر آن، آب‌بندی سر المنت‌ها با موادی چون رزین اپوکسی یا سیلیکون نسوز انجام می‌شود تا از ورود هرگونه رطوبت محیطی به درون پودر منیزیم جلوگیری شود.

انواع المنت پره ای بر اساس شکل هندسی و هندسه پره‌ها

المنت‌های پره‌ای متناسب با ابعاد کانال‌های انتقال هوا و نحوه چینش در اتاقک‌ها، به اشکال مختلفی طراحی و قالب‌گیری می‌شوند:

المنت پره‌ای مارپیچ یا حلزونی (Spiral Finned Heaters)

در این مدل، یک نوار فلزی ممتد (کرکره‌ای یا ساده) با گام‌های مشخص به صورت یکنواخت به دور لوله تابیده می‌شود. این ساختار تلاطم مطلوبی در جریان هوای خطی ایجاد می‌کند و سبب بهبود ضریب انتقال حرارت در سیستم‌های با سرعت هوای متوسط تا بالا می‌شود.

المنت پره‌ای پولکی یا دیسکی (Washer / Disk Finned Heaters)

در این طراحی، حلقه‌ها و پولک‌های گرد فلزی با فواصل معین روی لوله سوار شده و فیکس می‌شوند. این مدل‌ها به دلیل استحکام بسیار بالا در برابر جریان‌های هوای پرفشار و گرد و غبارهای صنعتی، در محیط‌های سنگین معدنی و کارخانه‌ای کاربرد دارند.

H3: المنت پره‌ای صاف، U شکل و W شکل

المنت‌های فین‌دار پس از ساخت و فین‌کوبی می‌توانند در دستگاه‌های خم‌کن به فرم‌های U شکل، W شکل، مستطیلی یا فرم‌های سفارشی خم شوند تا درون مقاطع مربع یا مستطیل داکت‌های صنعتی جای‌گیری کامل داشته باشند و توزیع حرارت متوازن را تضمین کنند.

مقایسه متریال مصرفی در ساخت پره‌ها و کاربرد هرکدام

جنس پره‌ها تعیین‌کننده دوام و کارایی المنت در شرایط محیطی گوناگون است:

پره استنلس استیل (SS304 / SS316)

این متریال بالاترین مقاومت را در برابر اکسیداسیون، خوردگی ناشی از رطوبت، بخارات شیمیایی و دماهای فراتر از ۴۰۰ درجه سانتی‌گراد ارائه می‌دهد. اگرچه رسانایی گرمایی استیل نسبت به آلومینیوم پایین‌تر است، اما در صنایع غذایی، دارویی و محیط‌های اسیدی انتخاب بدون جایگزین است.

پره گالوانیزه

مقرون‌به‌صرفه‌ترین نوع پره برای مصارف روتین تهویه مطبوع، هیترهای هوای گرم کارگاهی و محیط‌های با رطوبت کنترل‌شده است. مقاومت مکانیکی مطلوبی دارد و تا دماهای کاری حدود ۲۵۰ الی ۳۰۰ درجه سانتی‌گراد عملکرد پایداری ارائه می‌دهد.

H3: پره آلومینیومی

آلومینیوم به دلیل ضریب انتقال حرارت فوق‌العاده بالا و وزن بسیار کم، بازده حرارتی خارق‌العاده‌ای دارد. این پره‌ها بیشتر در هواسازها و سیستم‌های هیت‌اکسچنجر سبک استفاده می‌شوند؛ با این حال محدودیت دمایی پایین‌تری نسبت به استیل دارند.

کاربردهای کلیدی المنت پره ای در صنایع گوناگون

تلفیق دوام مکانیکی و راندمان بالای گرمایشی سبب نفوذ گسترده المنت پره‌ای در شاخه‌های متعددی از صنعت شده است:

سیستم‌های گرمایش هوا و داکت هیترها (Duct Heaters)

در سیستم‌های تهویه مطبوع تجاری، داکت اسپلیت‌های مرکزی، هواسازها و چیلرهای هیت‌پمپ، المنت‌های فین‌دار به عنوان گرم‌کن اصلی یا سیستم کمکی (Auxiliary Heating) در مسیر عبور جریان باد قرار می‌گیرند تا دمای هوای ورودی به ساختمان را فوراً به حد مطبوع برسانند.

کوره‌ها، خشک‌کن‌های صنعتی و اتاق‌های رنگ

در کوره‌های تنش‌زدایی ملایم، اتاق‌های پخت رنگ خودرو، خشک‌کن‌های فرش، رطوبت‌گیرهای چوب و غلات، نیاز به جریان یکنواخت هوای داغ بدون ایجاد دود، شعله مستقیم یا آلاینده احتراقی وجود دارد. المنت‌های پره‌ای بهترین گزینه برای تأمین چنین هوای پاک و پایداری هستند.

صنایع بسته‌بندی، شرینک‌پک و تونل‌های حرارتی

در دستگاه‌های شیرینگ نایلون و تونل‌های سلفون‌کشی، المنت پره‌ای حرارت مورد نیاز را با سرعت بالا تولید کرده و از طریق فن‌های دمنده بر روی فیلم بسته‌بندی می‌دمد تا جمع‌شدگی نایلون به صورت یکنواخت انجام پذیرد.

صنایع غذایی، نانوایی صنعتی و فرآوری محصولات کشاورزی

در خشک‌کن‌های میوه و سبزیجات، سالن‌های تولید نشاسته و خطوط تولید ماکارونی، گرمای بدون آلودگی که متریال استیل المنت‌های فین‌دار ایجاد می‌کند، بالاترین استانداردهای بهداشتی را برای سلامت مواد غذایی به ارمغان می‌آورد.

.باربانک‌ها و سیستم‌های تخلیه بار مقاومت الکتریکی (Load Banks)

در تست کارایی دیزل ژنراتورها و توربین‌های بادی، از بانک‌های مقاومتی پره‌ای استفاده می‌شود تا جریان الکتریکی مازاد بدون بالا بردن شدید دمای نقطه به نقطه سیم‌ها، به صورت گرما در هوای باز تخلیه شود.

مزایای فنی المنت پره ای در مقایسه با المنت‌های میله‌ای بدون فین

• سرعت انتقال حرارت ۲ تا ۴ برابری: به دلیل افت مقاومت سطحی فیلم هوای مرزی و سطح تماس فراتر.
• طول فیزیکی کمتر برای توان الکتریکی یکسان: کاهش اشغال فضا درون تابلوها، داکت‌ها و محفظه‌ها.
• تثبیت دمای کارکرد در حد ایمن: دور نگه داشتن دمای لوله از نقطه تسلیم و اکسیداسیون فلز.
• کاهش احتمال سوختن در اثر قطعی جریان هوا (Air Interlock): در صورت افت لحظه‌ای دور فن، وجود فین‌ها فرصت زمانی بیشتری برای اتلاف حرارت موقت فراهم می‌کند.
• پخش یکنواخت انرژی گرمایی: جلوگیری از ایجاد نقاط داغ (Hot Spots) موضعی بر روی قطعات مجاور.

محاسبات مهندسی و نکات اساسی در انتخاب و سفارش المنت پره ای

برای طراحی یک مدار حرارتی مهندسی‌شده و سفارش دقیق المنت فین‌دار، پارامترهای فنی زیر باید با حساسیت مدلسازی شوند:

. بار حرارتی سطحی مجاز (Watt Density)

چگالی توان یا وات بر سانتی‌متر مربع (W/cm²) حیاتی‌ترین شاخص سلامت المنت است. در هوای راکد، این عدد باید پایین نگه داشته شود (مثلاً ۲ تا ۳ وات بر سانتی‌متر مربع). در حالی که اگر فن دمنده با دبی هوای بالا در مدار فعال باشد، این عدد می‌تواند تا ۵ الی ۸ وات بر سانتی‌متر مربع افزایش پیدا کند. نادیده گرفتن سرعت جریان هوا مستقیماً منجر به سوختگی المنت خواهد شد.

. سرعت و دبی جریان هوای عبوری (Airflow Velocity)

سرعت عبور هوا از روی پره‌ها بر حسب متر بر ثانیه (m/s) ضریب انتقال حرارت جابه‌جایی را مشخص می‌کند. چینش پره‌ها و تراکم فین در هر اینچ نباید آن‌چنان متراکم باشد که باعث ایجاد افت فشار نامتعارف (Backpressure) برای فن دمنده گردد.

. ولتاژ تغذیه و نوع مداربندی الکتریکی

المنت‌های صنعتی بر اساس ظرفیت خطوط تغذیه به صورت ۲۲۰ ولت تک‌فاز یا ۳۸۰ ولت سه‌فاز (اتصال ستاره یا مثلث) طراحی می‌شوند. طراحی صحیح اتصالات ترمینال برای تحمل جریان آمپراژ بالا و استفاده از کابل‌های نسوز سیلیکونی ضروری است.

راهنمای نصب، سیم‌کشی و راه‌اندازی ایمن المنت فین دار

• نصب سنسور جریان هوا (Air Flow Switch): مدار برق المنت‌ها باید حتماً با کلید جریان باد یا رله کنتاکتور فن به صورت اینترلاک بسته شود تا با خاموش شدن فن، بلافاصله برق المنت‌ها قطع گردد.
• فاصله‌گذاری مهندسی بین شاخه‌ها: در ساخت بانک‌های حرارتی، شاخه‌های المنت باید با فاصله استاندارد از یکدیگر چیده شوند تا پدیده ایجاد کانون‌های هوای راکد و داغ رخ ندهد.
• استفاده از سیستم کنترل توان تریستوری (SCR / SSR): برای تثبیت دمای خروجی با دقت کسری از درجه و حذف شوک‌های حرارتی به سیم المنت، استفاده از رله‌های حالت جامد پیشنهاد می‌شود.
• اتصال به زمین ایمن (Earth): اتصال سیم ارت به بدنه فلزی هیتر و تابلو برای دفع نشتی جریان‌های احتمالی غیرقابل چشم‌پوشی است.

روش‌های نگهداری دوره‌ای و عیب‌یابی المنت‌های پره ای

• گردگیری و پاک‌سازی سطوح پره‌ها: انباشت گرد و غبار، پرز و روغن بر روی فین‌ها مانند یک عایق حرارتی منفی عمل کرده و مانع از خروج حرارت می‌شود؛ تمیزکاری دوره‌ای با باد فشرده الزامی است.
• سنجش مقاومت عایقی (تست میگر): پیش از روشن کردن المنت‌ها پس از یک دوره توقف طولانی، مقاومت عایقی با ولتاژ ۵۰۰ ولت چک شود تا از جذب رطوبت توسط پودر MgO اطمینان حاصل گردد.
• بررسی محکم بودن ترمینال‌ها: ارتعاش ناشی از فن‌ها ممکن است مهره‌های ترمینال را شل کند که این امر سبب جرقه، افزایش موضعی گرما و ذوب شدن اتصالات خواهد شد.

جمع‌بندی نهایی

المنت پره‌ای به عنوان یکی از کارآمدترین ابزارهای انتقال حرارت در صنایع، نقشی بی‌بدیل در بهینه‌سازی انرژی، ارتقای ایمنی تأسیسات و کاهش ابعاد سیستم‌های گرمایشی دارد. انتخاب صحیح متریال لوله و پره، انطباق توان الکتریکی با سرعت جریان هوا و به‌کارگیری ادوات کنترلی استاندارد، متضمن بازدهی حداکثری و طول عمر درازمدت این قطعه اساسی در خطوط تولید و پروژه‌های تهویه مطبوع خواهد بود.
