توسعه استفاده از انرژی خورشیدی باعث شده است انتخاب تجهیزات مناسب برای نصب پنل‌ها اهمیت بیشتری پیدا کند. در این میان، استراکچر پنل خورشیدی یکی از اجزای اصلی سیستم است؛ زیرا پنل‌ها را در موقعیت مناسب نگه می‌دارد و به پایداری مجموعه در برابر نیروهای محیطی کمک می‌کند. انتخاب نادرست سازه می‌تواند هزینه نصب و نگهداری را افزایش دهد و حتی ایمنی تجهیزات را تحت‌تأثیر قرار دهد.
آشنایی با انواع استراکچر پنل خورشیدی به شما کمک می‌کند تا با توجه به محل نصب، ظرفیت پروژه، شرایط آب‌وهوایی و بودجه، گزینه مناسبی انتخاب کنید. برخی سازه‌ها برای پشت‌بام ساختمان‌ها طراحی شده‌اند، برخی روی زمین نصب می‌شوند و گروهی نیز با استفاده از سامانه‌های مکانیکی، جهت پنل‌ها را در طول روز تغییر می‌دهند.
اگر قصد اجرای یک پروژه خورشیدی خانگی، تجاری یا صنعتی را دارید، در این راهنما با ساختارهای رایج، تفاوت‌های آن‌ها و نکات مهم انتخاب سازه آشنا می‌شوید.
استراکچر پنل خورشیدی چیست و چه وظیفه‌ای دارد؟
استراکچر پنل خورشیدی مجموعه‌ای از پایه‌ها، پروفیل‌ها، ریل‌ها و اتصالات است که برای نصب و نگهداری پنل‌های خورشیدی استفاده می‌شود. این سازه باید پنل‌ها را در زاویه و جهت طراحی‌شده ثابت نگه دارد و نیروهای واردشده از وزن تجهیزات، باد و سایر بارهای محیطی را به تکیه‌گاه منتقل کند.
اهمیت استراکچر فقط به نگهداری پنل محدود نمی‌شود. طراحی صحیح آن می‌تواند دسترسی برای نظافت و تعمیرات را آسان‌تر کند، چیدمان پنل‌ها را منظم نگه دارد و از واردشدن تنش‌های نامناسب به تجهیزات جلوگیری کند.
یک استراکچر استاندارد باید متناسب با ابعاد پنل، تعداد ماژول‌ها، نوع تکیه‌گاه و شرایط محل نصب انتخاب شود. برای مثال، سازه‌ای که روی سقف یک ساختمان نصب می‌شود، الزاماً برای استفاده در یک نیروگاه زمینی مناسب نیست.
پیش از خرید سازه، محل نصب و مشخصات پروژه را مشخص کنید. برای دریافت اطلاعات بیشتر درباره محصولات و راهکارهای مرتبط با پروفیل‌های صنعتی و سازه‌ای می‌توانید به وب‌سایت رول‌فرمینگ مراجعه کنید.

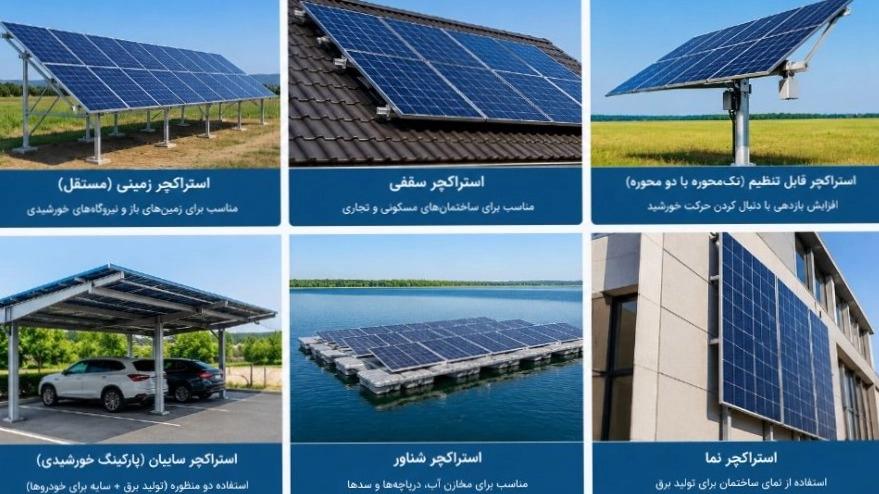

انواع استراکچر پنل خورشیدی بر اساس محل نصب
یکی از ساده‌ترین روش‌ها برای شناخت انواع استراکچر پنل خورشیدی، دسته‌بندی آن‌ها بر اساس محل قرارگیری است. در این روش، دو گروه اصلی شامل سازه‌های سقفی و زمینی هستند. هر گروه نیز با توجه به شکل سطح نصب و روش مهار، مدل‌های مختلفی دارد.
۱. استراکچر پنل خورشیدی زمینی
استراکچر زمینی روی سطح زمین نصب می‌شود و معمولاً برای نیروگاه‌های خورشیدی، پروژه‌های صنعتی بزرگ و مکان‌هایی مناسب است که فضای کافی در اختیار دارند. این سازه از ستون‌ها، تیرها، ریل‌ها و اتصالات تشکیل می‌شود و از طریق فونداسیون بتنی، پایه‌های کوبشی یا روش‌های مهار متناسب با شرایط خاک به زمین متصل می‌شود.
مهم‌ترین مزیت سازه زمینی، آزادی عمل بیشتر در طراحی و چیدمان پنل‌ها است. طراح می‌تواند با توجه به موقعیت جغرافیایی، سایه‌اندازی و فاصله ردیف‌ها، آرایش مناسبی برای پنل‌ها در نظر بگیرد. دسترسی به پنل‌ها برای نظافت و تعمیر نیز در بسیاری از پروژه‌ها آسان‌تر است.
در مقابل، این مدل به فضای اختصاصی نیاز دارد و هزینه آماده‌سازی زمین، فونداسیون و اجرای پایه‌ها ممکن است قابل‌توجه باشد. نوع خاک، شیب زمین و سرعت باد منطقه باید پیش از اجرای سازه بررسی شوند.
کاربرد مناسب: نیروگاه‌های خورشیدی، زمین‌های صنعتی، محوطه‌های بزرگ و پروژه‌هایی که نصب روی سقف در آن‌ها امکان‌پذیر نیست.
۲. استراکچر پنل خورشیدی سقفی
استراکچر سقفی برای نصب پنل‌ها روی پشت‌بام ساختمان‌های مسکونی، تجاری و صنعتی طراحی می‌شود. این روش از فضای موجود استفاده می‌کند و در صورت مناسب‌بودن شرایط ساختمان، می‌تواند نیاز به اختصاص زمین جداگانه را کاهش دهد.
سازه‌های سقفی به دو گروه کلی تقسیم می‌شوند: مدل‌های مخصوص سقف‌های شیب‌دار و مدل‌های مناسب سقف‌های تخت. در سقف شیب‌دار، نحوه اتصال باید با جنس پوشش سقف و ساختار زیرین آن هماهنگ باشد. در سقف تخت نیز ممکن است از پایه‌های زاویه‌دار یا سامانه‌های بالاستی استفاده شود.
مهم‌ترین نکته در اجرای استراکچر سقفی، بررسی ظرفیت باربری ساختمان و اطمینان از آب‌بندی محل اتصالات است. در سامانه‌های بالاستی نیز وزن اضافی سازه و بلوک‌های نگهدارنده باید در محاسبات سقف لحاظ شود.
کاربرد مناسب: ساختمان‌های مسکونی، انبارها، مراکز تجاری و کارخانه‌هایی که فضای قابل‌استفاده روی سقف دارند.
۳. استراکچر پنل خورشیدی ثابت
در استراکچر ثابت، پنل‌ها پس از نصب در زاویه و جهت مشخص باقی می‌مانند و در طول روز به‌صورت خودکار حرکت نمی‌کنند. این ساختار به دلیل طراحی نسبتاً ساده، یکی از گزینه‌های رایج برای پروژه‌های خورشیدی کوچک و بزرگ است.
از مزایای استراکچر ثابت می‌توان به سادگی قطعات، سهولت نگهداری و نداشتن تجهیزات حرکتی پیچیده اشاره کرد. بااین‌حال، زاویه نصب باید متناسب با موقعیت جغرافیایی و اهداف پروژه انتخاب شود. زاویه مناسب به عواملی مانند عرض جغرافیایی، فصل موردنظر برای تولید برق، سایه‌اندازی و شکل سقف بستگی دارد.
استراکچر ثابت می‌تواند هم در پروژه‌های سقفی و هم در پروژه‌های زمینی استفاده شود؛ بنابراین «ثابت» بودن به شیوه حرکت سازه اشاره دارد، نه محل نصب آن.
۴. استراکچر متحرک تک‌محوره
استراکچر تک‌محوره از سامانه‌ای مکانیکی برای تغییر جهت پنل‌ها در یک محور استفاده می‌کند. این سازه معمولاً مسیر ظاهری حرکت خورشید را در طول روز دنبال می‌کند تا تابش مناسب‌تری به سطح پنل برسد.
این فناوری بیشتر در نیروگاه‌های خورشیدی بزرگ کاربرد دارد؛ زیرا افزایش تعداد پنل‌ها می‌تواند هزینه تجهیزات حرکتی و کنترل را در مقیاس پروژه توجیه‌پذیرتر کند. بااین‌حال، میزان بهبود تولید برق به موقعیت جغرافیایی، طراحی، شرایط جوی و عملکرد سامانه بستگی دارد و مقدار ثابتی برای تمام پروژه‌ها ندارد.
در انتخاب این مدل باید علاوه بر هزینه اولیه، مصرف انرژی تجهیزات حرکتی، نگهداری موتور و گیربکس، شرایط باد و امکان دسترسی به قطعات یدکی بررسی شود.
۵. استراکچر متحرک دومحوره
در استراکچر دومحوره، سامانه امکان تغییر جهت پنل‌ها را در دو محور فراهم می‌کند. این قابلیت به سازه اجازه می‌دهد جهت پنل‌ها را در راستاهای بیشتری نسبت به سیستم تک‌محوره تنظیم کند.
این مدل از نظر مکانیکی پیچیده‌تر است و معمولاً به سامانه کنترل، حسگر یا الگوریتم موقعیت‌یابی و نگهداری تخصصی نیاز دارد. هزینه خرید، نصب و تعمیرات آن نیز می‌تواند از سازه ثابت بیشتر باشد.
به همین دلیل، استراکچر دومحوره برای همه پروژه‌ها انتخاب اقتصادی محسوب نمی‌شود. پیش از انتخاب باید هزینه کل مالکیت، شرایط آب‌وهوایی، فضای نصب و میزان تولید مورد انتظار بررسی شود.
انواع استراکچر پنل خورشیدی بر اساس جنس سازه
جنس قطعات یکی دیگر از معیارهای مهم انتخاب استراکچر پنل خورشیدی است. فولاد گالوانیزه و آلومینیوم از گزینه‌های رایج هستند و انتخاب میان آن‌ها به نیازهای مکانیکی، شرایط خوردگی و بودجه بستگی دارد.
استراکچر فولادی گالوانیزه
در این نوع سازه از قطعات فولادی استفاده می‌شود که برای افزایش مقاومت در برابر خوردگی، با پوشش روی محافظت شده‌اند. فولاد به دلیل استحکام مناسب، در بسیاری از سازه‌های زمینی و صنعتی کاربرد دارد.
کیفیت پوشش گالوانیزه، ضخامت قطعه، شرایط محیطی و نحوه نگهداری بر دوام سازه تأثیر می‌گذارند. به‌ویژه در مناطق مرطوب یا دارای آلودگی خورنده، باید نوع پوشش با شرایط پروژه هماهنگ باشد.
استراکچر آلومینیومی
آلومینیوم در مقایسه با فولاد وزن کمتری دارد و در بسیاری از کاربردها مقاومت مناسبی در برابر خوردگی ارائه می‌کند. به همین دلیل، در برخی سامانه‌های سقفی و پروژه‌هایی که کاهش وزن اهمیت دارد، استفاده می‌شود.
بااین‌حال، انتخاب آلومینیوم فقط بر اساس وزن انجام نمی‌شود؛ شکل مقطع، خواص مکانیکی، نوع اتصالات و هزینه مواد نیز باید بررسی شوند.
پروفیل‌های فرم‌دهی‌شده برای سازه خورشیدی
پروفیل‌های تولیدشده با فرایند رول‌فرمینگ می‌توانند در ساخت اجزای مختلف سازه‌های فلزی به کار بروند. در این فرایند، ورق فلزی از میان مجموعه‌ای از غلتک‌ها عبور می‌کند و به شکل مقطع موردنظر درمی‌آید.
انتخاب پروفیل باید با توجه به شکل مقطع، ضخامت ورق، مشخصات ماده اولیه و بارهای طراحی انجام شود. صرفاً یکسان‌بودن ابعاد ظاهری دو پروفیل به معنای یکسان‌بودن ظرفیت باربری آن‌ها نیست.
اگر در پروژه خود به پروفیل‌های صنعتی یا اطلاعات مرتبط با فرایند شکل‌دهی ورق نیاز دارید، بخش‌های مختلف وب‌سایت rollforming-co.com را بررسی کنید و مشخصات فنی موردنیاز را پیش از سفارش تطبیق دهید.
مقایسه انواع استراکچر پنل خورشیدی
برای انتخاب سریع‌تر، جدول زیر تفاوت‌های اصلی مدل‌های رایج را نشان می‌دهد. هزینه و میزان پیچیدگی هر مدل به ابعاد پروژه و شرایط اجرا بستگی دارد.
نوع استراکچر مزیت اصلی نکته مهم کاربرد رایج زمینی ثابت آزادی عمل در چیدمان نیاز به زمین و فونداسیون مناسب نیروگاه و محوطه صنعتی سقفی ثابت استفاده از فضای موجود بررسی ظرفیت سقف و آب‌بندی ساختمان و کارخانه متحرک تک‌محوره تنظیم جهت پنل در یک محور نیاز به تجهیزات حرکتی نیروگاه‌های بزرگ متحرک دومحوره تنظیم جهت در دو محور پیچیدگی و هزینه نگهداری بیشتر پروژه‌های خاص آلومینیومی وزن کمتر بررسی ظرفیت مقطع و اتصالات برخی پروژه‌های سقفی فولادی گالوانیزه استحکام مناسب و کاربرد گسترده توجه به کیفیت پوشش ضدخوردگی پروژه‌های زمینی و صنعتی
هنگام خرید استراکچر پنل خورشیدی به چه نکاتی توجه کنیم؟
انتخاب سازه نباید تنها بر اساس قیمت یا ظاهر انجام شود. برای دستیابی به یک سیستم ایمن و بادوام، معیارهای زیر را بررسی کنید.
۱. شرایط محل نصب
ابتدا مشخص کنید پنل‌ها روی سقف نصب می‌شوند یا زمین. سپس شیب سطح، جهت تابش، سایه‌اندازی، وضعیت خاک و دسترسی برای تعمیرات را ارزیابی کنید. شرایط یک سقف صنعتی با یک زمین باز یا سقف شیب‌دار متفاوت است و روش نصب باید بر همین اساس انتخاب شود.
۲. بار باد و برف
باد می‌تواند نیروهای قابل‌توجهی به پنل و اتصالات وارد کند و برف نیز وزن اضافی ایجاد می‌کند. ارتفاع سازه، فاصله پایه‌ها، شکل چیدمان و شرایط منطقه بر طراحی تأثیر دارند. ابعاد و تعداد اتصالات باید بر پایه محاسبات مهندسی تعیین شوند، نه صرفاً تجربه پروژه‌های دیگر.
۳. کیفیت قطعات و اتصالات
پروفیل‌ها، پیچ‌ها، مهره‌ها، بست‌ها و صفحات اتصال باید با یکدیگر سازگار باشند. استفاده از قطعه نامتناسب یا ایجاد تغییرات خودسرانه در سوراخ‌کاری و اتصال می‌تواند عملکرد سازه را تحت‌تأثیر قرار دهد.
۴. مقاومت در برابر خوردگی
در محیط‌های مرطوب، صنعتی یا ساحلی، کیفیت پوشش محافظ اهمیت زیادی دارد. نوع پوشش، شرایط حمل‌ونقل و روش نصب باید به‌گونه‌ای انتخاب شوند که احتمال آسیب‌دیدگی و خوردگی زودرس کاهش پیدا کند.
۵. هزینه کل پروژه
برای مقایسه قیمت انواع استراکچر پنل خورشیدی، فقط قیمت خرید قطعات را در نظر نگیرید. هزینه طراحی، حمل‌ونقل، فونداسیون، نصب، تجهیزات جانبی و نگهداری نیز در هزینه نهایی مؤثرند. گاهی سازه‌ای با قیمت اولیه کمتر، به دلیل نیاز به تعمیر یا اجرای پیچیده‌تر در بلندمدت هزینه بیشتری ایجاد می‌کند.
اشتباهات رایج در انتخاب استراکچر پنل خورشیدی
یکی از اشتباهات رایج، انتخاب سازه بدون بررسی محل نصب است. یک مدل ممکن است برای سقف مناسب باشد، اما در زمین باز به فونداسیون یا مهاربندی متفاوتی نیاز داشته باشد.
اشتباه دیگر، توجه‌نکردن به مشخصات واقعی پروفیل و اتصالات است. ضخامت، کیفیت مواد، هندسه مقطع و روش اتصال در عملکرد سازه نقش دارند و نباید تنها به نام تجاری یا اندازه اسمی اکتفا کرد.
همچنین، بی‌توجهی به مسیر دسترسی برای نظافت پنل‌ها و تعمیرات آینده می‌تواند بهره‌برداری را دشوار کند. بهتر است از مرحله طراحی، فضای کافی برای بازدید، نظافت و تعویض قطعات در نظر گرفته شود.
در نهایت، انتخاب استراکچر متحرک بدون بررسی هزینه نگهداری و مزیت واقعی آن نیز ممکن است باعث افزایش هزینه پروژه شود. تصمیم‌گیری باید بر اساس نیاز فنی و اقتصادی همان پروژه انجام شود.
چرا انتخاب صحیح استراکچر اهمیت دارد؟
استراکچر پنل خورشیدی بخشی از زیرساخت اصلی سیستم تولید برق است. طراحی مناسب آن به حفظ موقعیت پنل‌ها، انتقال بارها به تکیه‌گاه و دسترسی بهتر برای نگهداری کمک می‌کند. در مقابل، انتخاب نامناسب می‌تواند باعث افزایش هزینه‌های اجرایی، دشواری تعمیرات و کاهش اطمینان از عملکرد مجموعه شود.
بهترین گزینه الزاماً گران‌ترین سازه یا مدلی با بیشترین امکانات نیست؛ بلکه سازه‌ای است که با ظرفیت پنل‌ها، شرایط محیطی، نوع نصب و بودجه پروژه تناسب داشته باشد.
اگر برای پروژه خود در حال بررسی انواع استراکچر پنل خورشیدی هستید، ابتدا مشخصات محل نصب و ظرفیت موردنیاز را آماده کنید. سپس گزینه‌ها را از نظر جنس، ابعاد، شیوه اتصال، مقاومت در برابر خوردگی و هزینه کل مقایسه کنید.
برای کسب اطلاعات بیشتر درباره محصولات و زمینه فعالیت مجموعه، به وب‌سایت رول‌فرمینگ مراجعه کنید. همچنین می‌توانید برای پیگیری و دریافت راهنمایی درباره نیاز پروژه با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید.
برای انتخاب سازه مناسب پروژه خود اقدام کنید
انتخاب درست استراکچر پنل خورشیدی از مرحله طراحی آغاز می‌شود. با مشخص‌کردن محل نصب، تعداد پنل‌ها، شرایط آب‌وهوایی و الزامات فنی می‌توانید گزینه‌های مناسب را دقیق‌تر مقایسه کنید و از هزینه‌های غیرضروری جلوگیری کنید.
برای مشاهده اطلاعات بیشتر و آشنایی با زمینه فعالیت مجموعه، وارد https://rollforming-co.com/ شوید یا با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید تا درباره نیاز پروژه خود پیگیری کنید.
