در بسیاری از پروژه‌های صنعتی، انتخاب مقطع فلزی مناسب می‌تواند بر سرعت نصب، کیفیت اتصالات، هزینه اجرا و امکان توسعه تجهیزات تأثیر بگذارد. پروفیل ۴۱×۴۱ یکی از مقاطعی است که در برخی سیستم‌های ساپورت مدولار و زیرسازی‌های صنعتی برای نگهداری تجهیزات، لوله‌ها، سینی‌های کابل و اجزای تأسیساتی استفاده می‌شود.
ابعاد اسمی ۴۱×۴۱ میلی‌متر معمولاً به ارتفاع و عرض مقطع اشاره دارد؛ بااین‌حال، شکل دقیق پروفیل، ضخامت ورق، نوع شیارها و مشخصات اتصالات ممکن است بین محصولات مختلف متفاوت باشد. بنابراین، هنگام بررسی ویژگی‌های پروفیل ۴۱×۴۱ در سازه‌های صنعتی، نباید تنها به ابعاد ظاهری آن توجه کرد.
برای مثال، یک پروفیل سی‌چنل با مقطع باز و لبه‌های تقویت‌شده از نظر رفتار مکانیکی و شیوه اتصال با قوطی فولادی مربع ۴۱×۴۱ تفاوت دارد. این دو محصول را نمی‌توان بدون بررسی مشخصات فنی، جایگزین یکدیگر در نظر گرفت.
در ادامه، کاربردها، مزایا، عوامل مؤثر بر مقاومت، پوشش محافظ و نکات مهم خرید این محصول را بررسی می‌کنیم تا انتخاب پروفیل برای پروژه‌های صنعتی با دقت بیشتری انجام شود.
مهم‌ترین ویژگی‌های پروفیل ۴۱×۴۱ در سازه‌های صنعتی
ویژگی‌های پروفیل ۴۱×۴۱ به طراحی مقطع، جنس مواد اولیه، ضخامت ورق و روش تولید وابسته است. شناخت این مشخصات به مهندسان، پیمانکاران و خریداران کمک می‌کند تا محصولی متناسب با نیاز واقعی پروژه انتخاب کنند.
۱. ابعاد مناسب برای سیستم‌های ساپورت
ابعاد اسمی ۴۱×۴۱ میلی‌متر در برخی سیستم‌های ساپورت مدولار، امکان ایجاد زیرسازی نسبتاً جمع‌وجور را فراهم می‌کند. این ویژگی در فضاهایی که تعداد زیادی لوله، کابل یا تجهیزات تأسیساتی وجود دارد، می‌تواند به نظم‌دهی بهتر مسیرها کمک کند.
البته ابعاد اسمی به‌تنهایی نشان‌دهنده ظرفیت تحمل بار نیست. برای ارزیابی عملکرد باید ضخامت، شکل مقطع، طول دهانه و نوع اتصال نیز بررسی شوند.
۲. امکان نصب اتصالات مدولار
بعضی از مدل‌های پروفیل ۴۱×۴۱ دارای شیارهای مخصوص نصب مهره فنری، پیچ و براکت هستند. این ساختار می‌تواند مونتاژ قطعات را ساده‌تر کند و در برخی کاربردها نیاز به جوشکاری را کاهش دهد.
قابلیت تنظیم محل اتصالات نیز برای تغییر مسیر لوله‌ها، جابه‌جایی تجهیزات یا توسعه سیستم مفید است. بااین‌حال، نوع مهره، براکت و پیچ باید با شکل شیار و مشخصات همان پروفیل سازگار باشد.
۳. قابلیت استفاده در زیرسازی تجهیزات
پروفیل ۴۱×۴۱ می‌تواند در ساخت قاب‌ها، پایه‌ها و زیرسازی‌های تأسیساتی به کار رود. کاربرد نهایی به نوع مقطع و ظرفیت باربری آن بستگی دارد.
در کاربردهای حساس، انتخاب پروفیل باید بر مبنای محاسبات مهندسی انجام شود. ظاهر مستحکم یا ضخامت بیشتر، به‌تنهایی تضمین نمی‌کند که مقطع برای هر نوع بارگذاری مناسب باشد.
۴. قابلیت تولید با مشخصات متنوع
بسته به طراحی محصول و امکانات تولیدکننده، پروفیل‌های این گروه ممکن است در ضخامت‌ها، طول‌ها و پوشش‌های مختلف عرضه شوند. این تنوع به خریدار اجازه می‌دهد مشخصات محصول را با شرایط نصب و الزامات پروژه هماهنگ کند.
پیش از سفارش باید ابعاد دقیق، تلرانس‌ها، جنس فولاد، نوع پوشش و مشخصات اتصالات به‌صورت شفاف تعیین شوند.
کاربرد پروفیل ۴۱×۴۱ در صنایع مختلف
یکی از دلایل توجه به پروفیل ۴۱×۴۱، قابلیت استفاده از برخی مدل‌های آن در سیستم‌های زیرسازی و نگهداری تجهیزات است. کاربرد دقیق محصول باید با توجه به شکل مقطع و اطلاعات فنی سازنده مشخص شود.
ساپورت لوله‌های صنعتی
در کارخانه‌ها، موتورخانه‌ها و واحدهای تأسیساتی، لوله‌ها به تکیه‌گاه‌هایی نیاز دارند که وزن لوله و محتویات آن را به سازه اصلی منتقل کنند. برخی مدل‌های پروفیل ۴۱×۴۱ می‌توانند بخشی از این سیستم نگهدارنده باشند.
در این کاربرد، وزن لوله، فاصله تکیه‌گاه‌ها، لرزش تجهیزات، دمای سیال و شرایط محیطی باید در طراحی لحاظ شوند. انتخاب پروفیل صرفاً بر اساس ابعاد اسمی کافی نیست.
نصب سینی کابل و تجهیزات برق
در مسیرهای کابل‌کشی صنعتی، استفاده از زیرسازی مناسب به مرتب‌سازی مسیرها و نگهداری مطمئن سینی کابل کمک می‌کند. پروفیل‌های ساپورت مدولار می‌توانند برای ساخت پایه‌ها و قاب‌های نگهدارنده استفاده شوند.
ظرفیت باربری سیستم باید بر اساس وزن سینی، تعداد کابل‌ها، طول دهانه و نوع اتصال تعیین شود. همچنین رعایت فاصله مناسب از تجهیزات دیگر و دسترسی برای تعمیرات اهمیت دارد.
زیرسازی کانال‌های تهویه
در برخی سیستم‌های تهویه مطبوع، پروفیل‌های مدولار برای ساخت ساپورت کانال‌های هوا به کار می‌روند. انتخاب مقطع و فاصله تکیه‌گاه‌ها باید با توجه به وزن کانال، ابعاد آن و نیروهای واردشده انجام شود.
در کانال‌های بزرگ یا سیستم‌هایی که لرزش قابل‌توجه دارند، ممکن است به مقاطع تقویت‌شده یا راهکارهای مهندسی متفاوت نیاز باشد.
سازه‌های کمکی و قاب‌های صنعتی
پروفیل ۴۱×۴۱ در صورت برخورداری از مشخصات مکانیکی مناسب می‌تواند برای ساخت برخی قاب‌ها، پایه‌های تجهیزات و زیرسازی‌های کمکی استفاده شود. بااین‌حال، استفاده از این مقطع در سازه‌های اصلی یا باربر نیازمند ارزیابی دقیق مهندسی است.
اگر پروژه شما به قطعات سفارشی نیاز دارد، بهتر است نقشه و شرایط بارگذاری را پیش از انتخاب محصول در اختیار تأمین‌کننده قرار دهید.

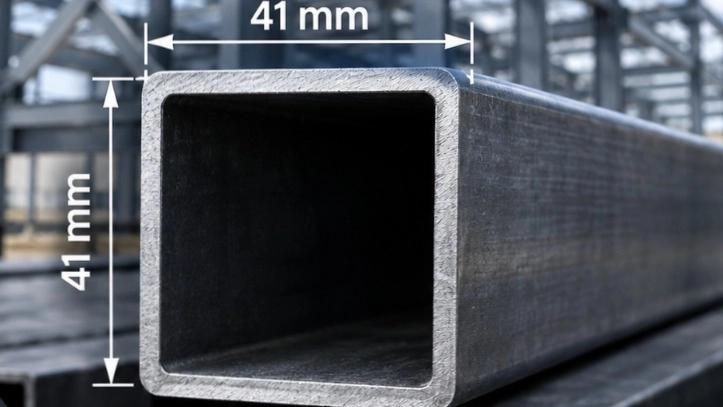

تفاوت پروفیل ۴۱×۴۱ با قوطی فولادی مربع
یکی از نکات مهم هنگام خرید، تشخیص تفاوت میان پروفیل ساپورت مدولار و قوطی فولادی مربع است. هر دو ممکن است در معرفی‌های عمومی با ابعاد ۴۱×۴۱ شناخته شوند، اما ساختار و کاربرد آن‌ها یکسان نیست.
ویژگی پروفیل ساپورت مدولار ۴۱×۴۱ قوطی فولادی مربع شکل مقطع معمولاً باز و دارای شیار بسته و چهارگوش روش اتصال رایج پیچ، مهره فنری و براکت سازگار جوشکاری، پیچ یا اتصالات طراحی‌شده کاربرد متداول ساپورت تأسیسات و تجهیزات قاب‌سازی و برخی سازه‌های فلزی قابلیت تنظیم اتصال در مدل‌های شیاردار مناسب وابسته به نوع اتصال و طراحی معیار اصلی انتخاب ظرفیت باربری سیستم و سازگاری اتصالات مشخصات مقطع، ضخامت و محاسبات سازه‌ای
این جدول یک مقایسه کلی است و جایگزین مشخصات فنی سازنده نمی‌شود. اگر قصد خرید پروفیل ۴۱×۴۱ دارید، ابتدا مطمئن شوید محصول موردنظر دقیقاً همان مقطعی است که در نقشه پروژه تعریف شده است.
ضخامت پروفیل ۴۱×۴۱ چه تأثیری بر مقاومت دارد؟
ضخامت ورق یکی از عوامل مهم در عملکرد مکانیکی پروفیل است؛ اما برای تعیین ظرفیت باربری باید مجموعه‌ای از مشخصات بررسی شوند.
در یک پروفیل ساپورت مدولار، هندسه شیارها، شکل لبه‌ها، ضخامت دیواره‌ها و کیفیت فولاد بر رفتار مقطع اثر می‌گذارند. در قوطی فولادی مربع نیز ضخامت، ابعاد، طول عضو و نحوه مهار در دو انتها اهمیت دارند.
برای انتخاب ضخامت مناسب، این عوامل را در نظر بگیرید:
- وزن تجهیزات یا لوله‌های نگهداری‌شده.
- فاصله بین تکیه‌گاه‌ها.
- میزان خمش مجاز.
- نیروهای جانبی و لرزش احتمالی.
- نوع اتصال و ظرفیت پیچ‌ها یا براکت‌ها.
- شرایط محیطی و عمر موردانتظار.
- الزامات استاندارد و ضوابط پروژه.
ضخامت بیشتر معمولاً می‌تواند برخی ویژگی‌های مکانیکی را بهبود دهد، اما ممکن است وزن، هزینه مواد اولیه و دشواری نصب را نیز افزایش دهد. از طرف دیگر، انتخاب ضخامت کمتر از مقدار موردنیاز می‌تواند باعث تغییر شکل یا عملکرد نامناسب سیستم شود.
بهترین راهکار، انتخاب محصول بر اساس محاسبات و جدول باربری معتبر همان مدل است؛ نه صرفاً مقایسه ضخامت دو محصول.
نقش گالوانیزه در دوام پروفیل ۴۱×۴۱
پروفیل‌های مورد استفاده در محیط‌های صنعتی ممکن است در معرض رطوبت، بخار، مواد شیمیایی یا آلودگی قرار بگیرند. در چنین شرایطی، نوع پوشش محافظ می‌تواند بر دوام قطعه و هزینه نگهداری تأثیر بگذارد.
پروفیل گالوانیزه با استفاده از پوشش روی در برابر خوردگی محافظت می‌شود. بااین‌حال، میزان محافظت به روش پوشش‌دهی، ضخامت پوشش، کیفیت اجرا و شرایط محیطی وابسته است.
هنگام انتخاب پروفیل گالوانیزه ۴۱×۴۱، موارد زیر را بررسی کنید:
- روش گالوانیزه‌کردن و مشخصات پوشش.
- یکنواختی پوشش روی سطح.
- وضعیت لبه‌های برش‌خورده و محل سوراخ‌ها.
- سازگاری اتصالات با پوشش پروفیل.
- احتمال خوردگی در محیط‌های مرطوب یا خورنده.
- امکان بازرسی و ترمیم آسیب‌های موضعی.
برای محیط‌های خاص، مانند مناطق ساحلی یا واحدهای صنعتی دارای مواد خورنده، انتخاب پوشش باید بر اساس ارزیابی شرایط محیطی انجام شود. هیچ نوع پوششی را نمی‌توان بدون توجه به شرایط نصب، برای همه پروژه‌ها مناسب دانست.
روش تولید پروفیل ۴۱×۴۱ و اهمیت کیفیت ساخت
روش تولید، یکی از عوامل مؤثر بر دقت ابعادی و یکنواختی محصول است. برخی پروفیل‌های صنعتی و مدولار با استفاده از فرایند شکل‌دهی سرد تولید می‌شوند. در این فرایند، ورق فلزی از میان مجموعه‌ای از غلتک‌ها عبور می‌کند تا به‌تدریج به شکل مقطع نهایی برسد.
رول‌فرمینگ برای تولید پیوسته مقاطع طولی با هندسه مشخص کاربرد دارد و در تولید انبوه می‌تواند به تکرارپذیری ابعاد کمک کند. البته کیفیت نهایی به جنس ورق، تنظیم غلتک‌ها، کنترل فرایند و دقت عملیات تکمیلی وابسته است.
در پروفیل‌های شیاردار، دقت شکل شیار اهمیت ویژه‌ای دارد؛ زیرا اتصالات باید به‌درستی در محل خود قرار بگیرند. تغییر ابعاد شیار یا انحراف مقطع ممکن است نصب را دشوار کند یا عملکرد اتصال را تحت تأثیر قرار دهد.
به همین دلیل، در خریدهای عمده بهتر است علاوه بر نمونه اولیه، مشخصات ابعادی، تلرانس‌ها و روش کنترل کیفیت محصول نیز بررسی شوند.
قیمت پروفیل ۴۱×۴۱ به چه عواملی بستگی دارد؟
قیمت پروفیل ۴۱×۴۱ به مشخصات فنی و شرایط سفارش وابسته است. به همین دلیل، اعلام یک قیمت ثابت بدون تعیین نوع مقطع، ضخامت و پوشش ممکن است گمراه‌کننده باشد.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- نوع مقطع و ابعاد دقیق آن.
- ضخامت ورق و گرید فولاد.
- نوع پوشش محافظ و فرایند تولید.
- طول هر شاخه و تعداد موردنیاز.
- دقت ابعادی و الزامات کنترل کیفیت.
- نوع اتصالات و قطعات جانبی.
- هزینه بسته‌بندی، حمل و تحویل.
- حجم سفارش و نیاز به تولید سفارشی.
برای مقایسه پیشنهادهای فروشندگان، مشخصات فنی یکسانی را مبنا قرار دهید. مقایسه دو محصول با ضخامت یا نوع پوشش متفاوت، تنها بر اساس قیمت هر شاخه، تصویر دقیقی از ارزش خرید ارائه نمی‌کند.
اگر برای پروژه خود به پروفیل صنعتی یا قطعات شکل‌دهی‌شده نیاز دارید، می‌توانید از وب‌سایت رول‌فرمینگ بازدید کنید و برای بررسی نیاز پروژه و استعلام با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید.
نکات مهم پیش از خرید پروفیل ۴۱×۴۱
پیش از ثبت سفارش، بهتر است یک فهرست مشخص از نیازهای پروژه تهیه کنید تا احتمال اشتباه در خرید کاهش یابد.
۱. نوع مقطع را مشخص کنید. بررسی کنید که به پروفیل ساپورت شیاردار نیاز دارید یا قوطی فولادی مربع.
۲. ابعاد و ضخامت را بررسی کنید. ابعاد اسمی، ضخامت واقعی و تلرانس‌های مجاز باید با نقشه مطابقت داشته باشند.
۳. ظرفیت باربری را ارزیابی کنید. برای کاربردهای نگهدارنده، جدول باربری و شرایط نصب باید مشخص باشند.
۴. پوشش محافظ را انتخاب کنید. نوع پوشش را بر اساس شرایط محیطی و الزامات پروژه تعیین کنید.
۵. اتصالات سازگار بخرید. پیچ، مهره، براکت و سایر متعلقات باید با شکل و ابعاد پروفیل هماهنگ باشند.
۶. کیفیت ساخت را کنترل کنید. صافی مقطع، یکنواختی ابعاد و کیفیت سطح را بررسی کنید.
۷. هزینه کل را در نظر بگیرید. علاوه بر قیمت پروفیل، هزینه اتصالات، نصب، حمل و نگهداری را نیز محاسبه کنید.
با رعایت این مراحل، انتخاب پروفیل ۴۱×۴۱ بر اساس نیاز واقعی پروژه انجام می‌شود و احتمال دوباره‌کاری یا خرید محصول نامتناسب کاهش می‌یابد.
چرا برای خرید پروفیل صنعتی باید مشخصات فنی را جدی بگیریم؟
در پروژه‌های صنعتی، کوچک‌ترین تفاوت در ابعاد یا نوع اتصال ممکن است روی سرعت مونتاژ و عملکرد مجموعه اثر بگذارد. برای مثال، اگر شیار پروفیل با مهره فنری سازگار نباشد، اتصال به‌درستی نصب نمی‌شود. همچنین انتخاب مقطع نامناسب برای دهانه بلند می‌تواند موجب خمش بیش از حد یا نیاز به تکیه‌گاه‌های اضافی شود.
خرید اصولی باید بر اساس نقشه، کاربرد، شرایط محیطی و مستندات محصول انجام شود. در سفارش‌های بزرگ، تأیید نمونه پیش از تولید انبوه نیز می‌تواند به کاهش ریسک کمک کند.
اگر برای پروژه خود به تولید پروفیل یا بررسی راهکارهای شکل‌دهی ورق نیاز دارید، از سایت رول‌فرمینگ دیدن کنید. برای دریافت اطلاعات بیشتر درباره نیازهای صنعتی و هماهنگی سفارش، با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید و نوع مقطع، ابعاد، ضخامت و تعداد موردنیاز را اعلام کنید.
جمع‌بندی؛ انتخاب دقیق پروفیل ۴۱×۴۱ برای پروژه صنعتی
ویژگی‌های پروفیل ۴۱×۴۱ در سازه‌های صنعتی به ابعاد، شکل مقطع، ضخامت، جنس فولاد، روش تولید و نوع اتصالات وابسته است. این محصول در برخی سیستم‌های ساپورت مدولار و زیرسازی تجهیزات کاربرد دارد؛ اما انتخاب آن باید بر اساس مشخصات فنی و شرایط واقعی پروژه انجام شود.
پیش از خرید، نوع مقطع را دقیق مشخص کنید، ظرفیت باربری را بررسی کنید، پوشش محافظ متناسب با محیط را انتخاب کنید و از سازگاری اتصالات اطمینان داشته باشید. این اقدامات به انتخاب محصول مناسب و کاهش هزینه‌های ناشی از نصب نادرست کمک می‌کنند.
برای مشاهده خدمات و راهکارهای صنعتی، به https://rollforming-co.com/ مراجعه کنید.
برای بررسی نیاز پروژه و استعلام درباره سفارش قطعات صنعتی، با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید. با اعلام ابعاد، ضخامت، نوع مقطع و تعداد موردنیاز، می‌توانید اطلاعات دقیق‌تری برای تصمیم‌گیری و برنامه‌ریزی خرید دریافت کنید.
