در طراحی یک نیروگاه خورشیدی، کیفیت پنل‌ها و تجهیزات الکتریکی اهمیت زیادی دارد؛ اما عملکرد مطمئن این تجهیزات به سازه‌ای وابسته است که آن‌ها را در موقعیت مناسب نگه می‌دارد. سازه گالوانیزه پنل خورشیدی باید در برابر وزن پنل‌ها، فشار باد، بار برف در مناطق مربوط و شرایط محیطی مقاومت کافی داشته باشد. انتخاب نادرست این سازه ممکن است هزینه‌های تعمیر، نگهداری و تعویض قطعات را افزایش دهد.
راهنمای انتخاب سازه گالوانیزه پنل خورشیدی به شما کمک می‌کند هنگام خرید، تنها به قیمت اولیه یا ظاهر محصول توجه نکنید و معیارهای فنی مؤثر بر دوام و ایمنی را نیز بشناسید.
گالوانیزه‌کردن فولاد با ایجاد پوشش محافظ روی، از تماس مستقیم فولاد با محیط خورنده جلوگیری می‌کند و در بسیاری از شرایط، مقاومت آن را در برابر زنگ‌زدگی افزایش می‌دهد. البته میزان محافظت به روش گالوانیزه‌کردن، ضخامت پوشش، کیفیت اجرا و شدت خورندگی محیط بستگی دارد.
اگر برای کارخانه، سوله صنعتی یا نیروگاه خورشیدی خود به سازه فلزی نیاز دارید، پیش از سفارش باید نوع مقطع، ضخامت فولاد، پوشش محافظ، روش اتصال و شرایط نصب را مشخص کنید. این اطلاعات، مبنای مناسبی برای مقایسه پیشنهادهای تولیدکنندگان و انتخاب محصول متناسب با پروژه خواهند بود.

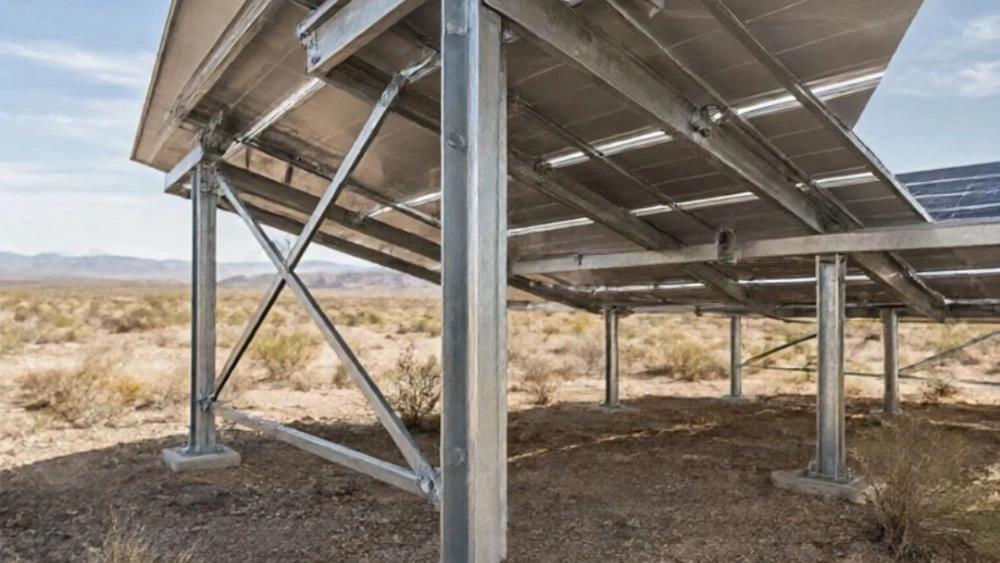

سازه گالوانیزه پنل خورشیدی چیست؟
سازه گالوانیزه پنل خورشیدی مجموعه‌ای از قطعات فلزی است که برای نگهداری و تثبیت پنل‌های خورشیدی طراحی می‌شود. این مجموعه می‌تواند شامل ستون، تیر، ریل، پروفیل، مهاربند، بست و اتصالات مختلف باشد.
بخش فولادی سازه، نیروهای واردشده را تحمل و به تکیه‌گاه یا فونداسیون منتقل می‌کند. پوشش گالوانیزه نیز نقش محافظتی دارد و به کاهش خوردگی فولاد کمک می‌کند.
این سازه‌ها بر اساس محل نصب به چند گروه اصلی تقسیم می‌شوند:
- سازه سقفی: برای نصب پنل روی سقف کارخانه، سوله یا ساختمان مناسب طراحی می‌شود.
- سازه زمینی: در نیروگاه‌های خورشیدی و محوطه‌های صنعتی مورد استفاده قرار می‌گیرد.
- سازه سفارشی: با توجه به ابعاد پنل، شرایط محیطی، نوع تکیه‌گاه و نقشه اجرایی تولید می‌شود.
انتخاب هرکدام از این مدل‌ها باید بر اساس محاسبات مهندسی و شرایط واقعی پروژه انجام شود. برای مثال، سازه مناسب یک سقف صنعتی الزاماً برای نصب در یک زمین باز و بادخیز انتخاب مناسبی نیست.
گالوانیزه گرم بهتر است یا گالوانیزه سرد؟
یکی از مهم‌ترین مراحل در راهنمای انتخاب سازه گالوانیزه پنل خورشیدی، شناخت تفاوت روش‌های محافظت از فولاد است.
گالوانیزه گرم
در روش گالوانیزه گرم، قطعه فولادی پس از آماده‌سازی سطح، در حمام روی مذاب غوطه‌ور می‌شود. در نتیجه، پوششی از روی و لایه‌های آلیاژی مرتبط با آهن روی سطح قطعه شکل می‌گیرد.
این روش برای بسیاری از قطعات فولادی مورد استفاده در فضای باز کاربرد دارد؛ زیرا پوشش مناسب می‌تواند مقاومت مطلوبی در برابر خوردگی ایجاد کند.
مزایای گالوانیزه گرم عبارت‌اند از:
- محافظت مناسب در برابر رطوبت و عوامل خورنده در شرایط طراحی‌شده.
- پوشش‌دهی سطوح مختلف قطعه، از جمله بخش‌هایی که در فرایند تولید به‌درستی آماده شده‌اند.
- قابلیت استفاده برای بسیاری از مقاطع و قطعات فولادی صنعتی.
- کاهش نیاز به رنگ‌آمیزی دوره‌ای در مقایسه با فولاد بدون پوشش، بسته به شرایط محیطی.
بااین‌حال، کیفیت پوشش به آماده‌سازی سطح، ترکیب فولاد، طراحی قطعه و کنترل فرایند وابسته است. ضخامت پوشش باید مطابق استاندارد مربوط و مشخصات پروژه بررسی شود.
گالوانیزه سرد
اصطلاح گالوانیزه سرد در بازار معمولاً برای پوشش‌های غنی از روی یا روش‌های پوشش‌دهی در دمای محیط به کار می‌رود. این روش‌ها از نظر ساختار پوشش و نحوه محافظت با گالوانیزه گرم یکسان نیستند.
در پروژه‌های خورشیدی، نباید صرفاً با مشاهده رنگ نقره‌ای یک قطعه، آن را معادل فولاد گالوانیزه گرم در نظر گرفت. نوع پوشش، ضخامت، روش اجرا و شرایط کاربرد باید در مشخصات فنی ثبت شده باشند.
برای سازه‌هایی که سال‌ها در فضای باز قرار می‌گیرند، انتخاب روش محافظت باید با توجه به عمر طراحی، هزینه نگهداری و شرایط محیطی انجام شود.
هنگام خرید سازه گالوانیزه پنل خورشیدی چه مشخصاتی را بررسی کنیم؟
برای انتخاب مطمئن، بهتر است پیش از ثبت سفارش، مشخصات فنی محصول را به‌صورت مکتوب دریافت کنید. عبارت کلی «سازه فولادی گالوانیزه» به‌تنهایی اطلاعات کافی درباره کیفیت و ظرفیت سازه ارائه نمی‌دهد.
۱. ضخامت و مشخصات فولاد
ضخامت فولاد یکی از عوامل مؤثر بر ظرفیت باربری و رفتار سازه است؛ اما افزایش ضخامت به‌تنهایی به معنای طراحی بهتر نیست. شکل مقطع، طول دهانه، فاصله تکیه‌گاه‌ها، کیفیت اتصالات و نوع بارگذاری نیز در عملکرد نهایی تأثیر دارند.
در زمان سفارش، گرید فولاد، ضخامت واقعی ورق یا پروفیل، ابعاد مقطع و تلرانس‌های مجاز را بررسی کنید.
۲. ضخامت پوشش گالوانیزه
میزان پوشش روی باید متناسب با استاندارد انتخاب‌شده و شرایط محیطی باشد. برای قطعات گالوانیزه گرم، استانداردهایی مانند ISO 1461 و ASTM A123/A123M می‌توانند با توجه به نوع قطعه و کاربرد مرتبط باشند.
عدد مشخصی را نمی‌توان برای تمام سازه‌های خورشیدی مناسب دانست؛ زیرا حداقل پوشش به نوع محصول، ضخامت فولاد و استاندارد مربوط بستگی دارد.
هنگام خرید، از تأمین‌کننده بخواهید نوع پوشش، استاندارد مرجع و روش کنترل ضخامت را مشخص کند. اندازه‌گیری پوشش نیز باید با ابزار مناسب و روش نمونه‌برداری معتبر انجام شود.
۳. نوع و شکل پروفیل
پروفیل‌های C، U، Z و مقاطع قوطی از جمله شکل‌هایی هستند که ممکن است در اجزای سازه‌های فلزی مورد استفاده قرار گیرند. انتخاب مقطع مناسب به نیروهای طراحی، نحوه اتصال و محدودیت‌های اجرایی بستگی دارد.
پروفیل باید با نقشه سازه مطابقت داشته باشد و از نظر ابعاد، ضخامت، کیفیت شکل‌دهی و صافی بررسی شود.
در پروژه‌های تولید انبوه، استفاده از فرایند رول‌فرمینگ می‌تواند به تولید پیوسته مقاطع با شکل مشخص و تکرارپذیری ابعادی کمک کند. بااین‌حال، کیفیت نهایی همچنان به مواد اولیه، تنظیم تجهیزات، کنترل فرایند و بازرسی محصول وابسته است.
۴. کیفیت اتصالات
پیچ‌ها، مهره‌ها، واشرها، بست‌ها و گیره‌های نگهدارنده باید متناسب با شرایط محیطی و نیروهای طراحی انتخاب شوند. استفاده از قطعات نامتناسب می‌تواند باعث شل‌شدن اتصالات، خوردگی موضعی یا کاهش ایمنی سازه شود.
همچنین در اتصال فولاد گالوانیزه به فلزات دیگر باید احتمال خوردگی گالوانیکی و نیاز به عایق‌کاری یا انتخاب اتصالات سازگار بررسی شود.
۵. کیفیت لبه‌های برش‌خورده و محل سوراخ‌ها
لبه‌های برش، سوراخ‌ها و محل جوشکاری می‌توانند نقاط حساس سازه باشند. اگر عملیات برش یا سوراخ‌کاری پس از گالوانیزه‌کردن انجام شود، ممکن است پوشش محافظ در آن ناحیه آسیب ببیند.
برای این بخش‌ها باید روش مناسب ترمیم پوشش و معیار پذیرش در مشخصات اجرایی تعیین شود. در قطعاتی که پس از ساخت گالوانیزه می‌شوند نیز کنترل کیفیت تمام سطح اهمیت دارد.
چگونه ضخامت پوشش گالوانیزه مناسب را انتخاب کنیم؟
یکی از اشتباهات رایج هنگام خرید سازه گالوانیزه پنل خورشیدی، انتخاب ضخامت پوشش تنها بر اساس یک عدد ثابت یا توصیه عمومی است.
مقدار پوشش موردنیاز باید با توجه به شرایط واقعی پروژه تعیین شود. برای نمونه، سازه نصب‌شده در یک منطقه خشک و دور از منابع آلاینده ممکن است در معرض شرایط خورنده متفاوتی نسبت به سازه‌ای در محیط مرطوب یا ساحلی باشد.
عوامل مؤثر عبارت‌اند از:
- رطوبت و میزان بارندگی.
- وجود نمک و کلرید در هوا.
- آلودگی‌های صنعتی و مواد شیمیایی.
- تجمع آب و باقی‌ماندن رطوبت روی قطعات.
- نوع فولاد و ضخامت قطعه.
- کیفیت آماده‌سازی سطح و اجرای پوشش.
- عمر طراحی و برنامه نگهداری.
در مناطق ساحلی یا محیط‌های صنعتی خورنده، ارزیابی شرایط محیطی اهمیت بیشتری پیدا می‌کند. گاهی لازم است علاوه بر انتخاب پوشش مناسب، جزئیات طراحی برای جلوگیری از تجمع آب و آلودگی نیز اصلاح شوند.
پیشنهاد کاربردی: پیش از سفارش، مشخصات محیط نصب را به سازنده اعلام کنید و بخواهید معیار پذیرش پوشش، استاندارد مربوط و روش کنترل کیفیت را در پیشنهاد فنی درج کند.
برای بررسی راهکارهای تولید و محصولات صنعتی، می‌توانید به وب‌سایت رول‌فرمینگ مراجعه کنید و اطلاعات موردنیاز پروژه خود را برای بررسی بیشتر ارائه دهید.
نقش شرایط اقلیمی در انتخاب سازه گالوانیزه پنل خورشیدی
شرایط اقلیمی فقط بر پوشش فلزی اثر نمی‌گذارد؛ بلکه در طراحی مکانیکی سازه نیز اهمیت دارد.
مناطق بادخیز
در مناطق بادخیز، نیروهای فشار و مکش باد می‌توانند بر پنل‌ها، ریل‌ها، پایه‌ها و اتصالات وارد شوند. طراحی باید بر اساس سرعت باد مبنای پروژه، شرایط محل و ضوابط فنی مربوط انجام شود.
استفاده از پروفیل ضخیم‌تر بدون بررسی کل سیستم، تضمین‌کننده ایمنی نیست؛ زیرا ظرفیت اتصالات و فونداسیون نیز باید متناسب باشد.
مناطق برف‌گیر
در مناطقی که بارش برف قابل‌توجه است، وزن برف و نحوه تجمع آن روی پنل‌ها باید در محاسبات لحاظ شود. زاویه نصب، فاصله تکیه‌گاه‌ها و مقاومت اعضای سازه در این شرایط اهمیت دارند.
مناطق گرم و خشک
در محیط‌های گرم و خشک، تغییرات دما، تابش خورشید، گردوغبار و احتمال وجود مواد خورنده می‌توانند بر نگهداری سازه اثر بگذارند. برنامه بازرسی باید متناسب با شرایط محل تدوین شود.
مناطق مرطوب و ساحلی
در این مناطق، رطوبت مداوم و نمک موجود در هوا ممکن است سرعت خوردگی را افزایش دهد. انتخاب پوشش، طراحی جزئیات اتصال، سازگاری فلزات و بازرسی دوره‌ای باید با دقت بیشتری انجام شوند.
در همه این شرایط، سازه گالوانیزه پنل خورشیدی باید بر اساس مشخصات واقعی محل نصب طراحی شود، نه صرفاً بر مبنای تجربه یک پروژه دیگر.
قیمت سازه گالوانیزه پنل خورشیدی به چه عواملی بستگی دارد؟
قیمت نهایی این سازه به مجموعه‌ای از عوامل فنی و اجرایی وابسته است. به همین دلیل، مقایسه دو پیشنهاد صرفاً بر اساس قیمت هر کیلوگرم فولاد ممکن است گمراه‌کننده باشد.
مهم‌ترین عوامل تعیین‌کننده قیمت عبارت‌اند از:
- نوع و گرید فولاد مصرفی.
- ابعاد مقطع و ضخامت قطعات.
- مقدار فولاد مصرف‌شده در هر سازه.
- روش گالوانیزه‌کردن و مشخصات پوشش.
- تعداد و نوع اتصالات.
- پیچیدگی طراحی و تعداد قطعات اختصاصی.
- میزان برش‌کاری، سوراخ‌کاری و شکل‌دهی.
- هزینه حمل، نصب و اجرای فونداسیون.
- حجم سفارش و شرایط تحویل.
برای دریافت برآورد قابل‌مقایسه، بهتر است نقشه یا ابعاد موردنیاز، تعداد قطعات، نوع پوشش و شرایط محل اجرا را به تأمین‌کننده ارائه کنید.
اگر به دنبال تولید قطعات فلزی سفارشی یا بررسی راهکارهای ساخت صنعتی هستید، از سایت رسمی رول‌فرمینگ بازدید کنید و برای هماهنگی و استعلام با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید.
چک‌لیست کنترل کیفیت پیش از تحویل سازه
پیش از تأیید سفارش، لازم است سازه گالوانیزه پنل خورشیدی از نظر مشخصات فنی و کیفیت ساخت بررسی شود.
این چک‌لیست می‌تواند به خریداران و مسئولان کنترل کیفیت کمک کند:
- تطابق ابعاد و شکل مقاطع با نقشه مصوب.
- کنترل ضخامت فولاد و مشخصات مواد اولیه.
- بررسی کیفیت ظاهری پوشش و وجود نواحی آسیب‌دیده.
- دریافت مستندات مربوط به استاندارد گالوانیزه.
- کنترل ضخامت پوشش با روش اندازه‌گیری مناسب.
- بررسی محل برش‌ها، سوراخ‌ها و اتصالات.
- کنترل تعداد و مشخصات پیچ‌ها و بست‌ها.
- بررسی بسته‌بندی و روش حمل برای جلوگیری از آسیب.
- تطبیق قطعات تحویلی با فهرست سفارش.
- بررسی مدارک فنی و دستورالعمل نصب.
کنترل این موارد می‌تواند احتمال بروز اختلاف میان مشخصات سفارش و محصول تحویلی را کاهش دهد.
نگهداری صحیح از سازه گالوانیزه پنل خورشیدی
حتی یک سازه با پوشش باکیفیت نیز به بازرسی دوره‌ای نیاز دارد. شرایط محیطی، آسیب‌های مکانیکی و نحوه نصب می‌توانند بر دوام پوشش و عملکرد سازه اثر بگذارند.
در بازدیدهای دوره‌ای، به آثار زنگ‌زدگی، آسیب پوشش، تجمع آب، شل‌شدن اتصالات و تغییر شکل غیرعادی قطعات توجه کنید. دفعات بازرسی باید بر اساس شدت خورندگی محیط، دستورالعمل سازنده و الزامات بهره‌برداری تعیین شود.
برای تمیزکاری، از روش‌هایی استفاده کنید که به پوشش محافظ آسیب نزنند. مواد شیمیایی نامناسب یا ابزارهای ساینده ممکن است سطح گالوانیزه را تخریب کنند.
اگر آسیب موضعی مشاهده شد، ابتدا علت آن را مشخص کنید و سپس از روش ترمیم سازگار با پوشش اولیه استفاده کنید. در صورت مشاهده تغییر شکل سازه یا آسیب جدی اتصالات، ارزیابی متخصص پیش از ادامه بهره‌برداری ضروری است.
سفارش تولید پروفیل و قطعات صنعتی برای سازه خورشیدی
در پروژه‌هایی که به تعداد زیادی قطعه مشابه نیاز دارند، انتخاب روش تولید مناسب می‌تواند بر کیفیت، سرعت تحویل و هزینه تمام‌شده اثر بگذارد.
رول‌فرمینگ یکی از روش‌های شکل‌دهی پیوسته ورق فلزی است که در تولید برخی مقاطع طولی با هندسه مشخص کاربرد دارد. با تنظیم مراحل شکل‌دهی، می‌توان مقاطع موردنیاز را مطابق نقشه تولید کرد؛ البته انتخاب جنس ورق، ضخامت، تلرانس ابعادی و ترتیب عملیات تکمیلی باید متناسب با کاربرد قطعه باشد.
در سفارش‌های صنعتی، ارائه نقشه دقیق، تعداد موردنیاز، مشخصات مواد اولیه، طول قطعات و الزامات پوشش به تولیدکننده کمک می‌کند پیشنهاد فنی مناسب‌تری ارائه دهد.
اگر برای سازه‌های خورشیدی یا سایر کاربردهای صنعتی به بررسی راهکارهای تولید نیاز دارید، از وب‌سایت رول‌فرمینگ بازدید کنید.
برای کسب اطلاعات بیشتر درباره امکان تأمین یا تولید قطعات موردنیاز، با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید و ابعاد، تیراژ و مشخصات فنی سفارش خود را اعلام کنید.
جمع‌بندی؛ چگونه سازه گالوانیزه مناسب انتخاب کنیم؟
انتخاب سازه گالوانیزه پنل خورشیدی فقط به خرید یک پروفیل فلزی یا انتخاب پوشش نقره‌ای‌رنگ محدود نمی‌شود. کیفیت فولاد، شکل مقطع، ضخامت پوشش روی، مقاومت مکانیکی، اتصالات و شرایط محیطی همگی در عملکرد نهایی نقش دارند.
برای خرید مطمئن، ابتدا مشخصات پروژه را تعیین کنید، سپس پیشنهادهای فنی را از نظر استاندارد، کیفیت مواد، پوشش محافظ و هزینه کل مقایسه کنید. دریافت مستندات کنترل کیفیت و بررسی شرایط نصب نیز به کاهش ریسک‌های اجرایی کمک می‌کند.
