در نیروگاه‌های برق، کنترل دما یکی از عوامل مهم در حفظ عملکرد پایدار تجهیزات و کاهش احتمال توقف ناخواسته سیستم‌ها است. ژنراتورها، موتورهای محرک، تجهیزات هیدرولیک، سامانه‌های روغن‌کاری و برخی مدارهای خنک‌کننده در حین فعالیت گرما تولید می‌کنند و برای عملکرد مطمئن به دفع حرارت متناسب با شرایط کاری نیاز دارند. به همین دلیل، طراحی رادیاتور مخصوص نیروگاه‌های برق باید بر پایه محاسبات حرارتی، مشخصات سیال، شرایط محیطی و الزامات بهره‌برداری انجام شود.
رادیاتور نیروگاهی صرفاً یک مجموعه لوله و پره نیست؛ بلکه بخشی از سامانه مدیریت حرارت است که عملکرد آن می‌تواند بر دمای تجهیزات، مصرف انرژی کمکی و نیازهای نگهداری تأثیر بگذارد. اگر ظرفیت خنک‌کاری کمتر از نیاز واقعی باشد، دمای سیال ممکن است از محدوده مجاز خارج شود. در مقابل، طراحی بیش‌ازحد بزرگ نیز می‌تواند هزینه اولیه، ابعاد و نیازهای نصب را افزایش دهد.
در این مقاله، مراحل طراحی رادیاتور نیروگاهی، عوامل مؤثر بر عملکرد، انتخاب مواد اولیه، روش‌های ساخت و معیارهای کنترل کیفیت را بررسی می‌کنیم. اگر برای نیروگاه یا مجموعه صنعتی خود به تجهیزات خنک‌کننده نیاز دارید، می‌توانید برای پیگیری اطلاعات محصولات و دریافت راهنمایی با همراه رادیاتور از طریق شماره ۰۹۱۸۳۱۲۴۳۳۲ تماس بگیرید یا به وب‌سایت همراه رادیاتور مراجعه کنید.
طراحی رادیاتور مخصوص نیروگاه‌های برق چه اهمیتی دارد؟
نیروگاه‌ها با توجه به نوع فناوری تولید برق، ظرفیت عملیاتی و تجهیزات نصب‌شده، نیازهای حرارتی متفاوتی دارند. در برخی مجموعه‌ها، خنک‌کاری روغن تجهیزات ضروری است؛ در برخی دیگر، رادیاتور برای خنک‌کردن آب موتور یا مدارهای کمکی استفاده می‌شود. همچنین در سامانه‌های هواخنک نیروگاهی، مبدل‌های حرارتی بزرگ می‌توانند بخشی از فرایند دفع گرما باشند.
هدف از طراحی رادیاتور مخصوص نیروگاه‌های برق، ایجاد تعادل میان ظرفیت انتقال حرارت، افت فشار، مصرف انرژی، فضای نصب و هزینه نگهداری است. طراحی مناسب باید در شرایط واقعی کار، از جمله دمای بالای محیط یا تغییر بار تجهیزات، عملکرد قابل‌قبولی داشته باشد.
مهم‌ترین مزایای طراحی اصولی عبارت‌اند از:
- کمک به حفظ دمای سیال در محدوده کاری تعیین‌شده
- کاهش احتمال افت عملکرد ناشی از خنک‌کاری ناکافی
- فراهم‌کردن شرایط مناسب برای کارکرد پایدار تجهیزات
- بهینه‌سازی ابعاد و فضای موردنیاز نصب
- کمک به مدیریت هزینه‌های بهره‌برداری و نگهداری
- تسهیل دسترسی برای بازرسی، تمیزکاری و تعمیرات
البته عملکرد نهایی فقط به رادیاتور وابسته نیست. پمپ‌ها، فن‌ها، لوله‌کشی، سامانه کنترل و کیفیت سیال نیز باید متناسب با طراحی کل مجموعه انتخاب شوند.

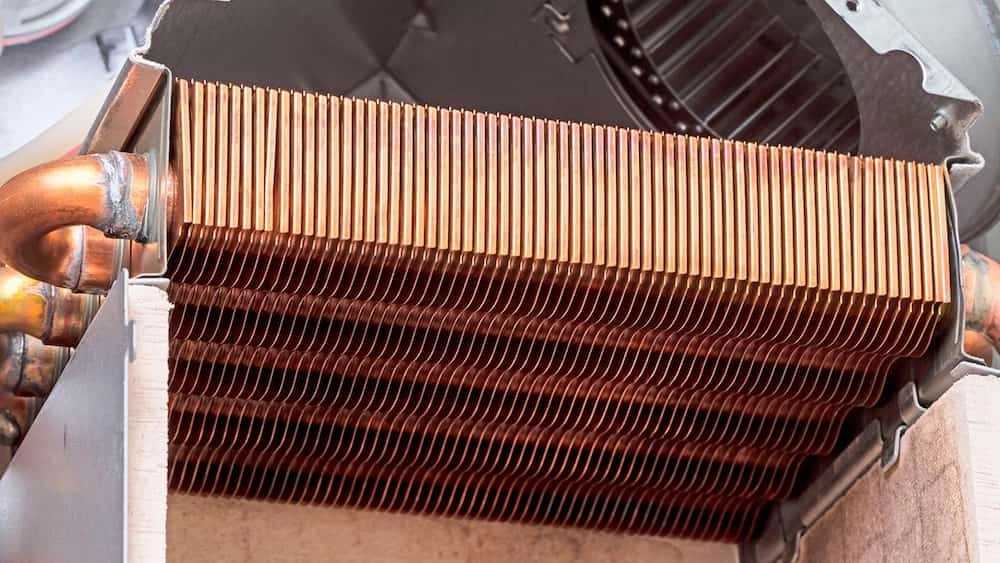

انواع رادیاتور و سیستم خنک‌کننده در نیروگاه‌ها
پیش از انتخاب یا طراحی رادیاتور، باید مشخص شود که کدام بخش نیروگاه به خنک‌کاری نیاز دارد و چه نوع انتقال حرارتی برای آن مناسب است.
رادیاتور خنک‌کننده روغن
در برخی تجهیزات نیروگاهی، روغن برای روان‌کاری، انتقال نیرو یا دفع حرارت به کار می‌رود. افزایش بیش‌ازحد دمای روغن می‌تواند ویژگی‌های آن را تغییر دهد و بر عملکرد تجهیزات اثر بگذارد.
رادیاتور روغن باید بر اساس نوع روغن، دبی جریان، فشار کاری، دمای ورودی و خروجی و میزان گرمای قابل‌دفع طراحی شود. در این کاربرد، سازگاری مواد با روغن و مقاومت اتصالات در برابر شرایط عملیاتی اهمیت ویژه‌ای دارد.

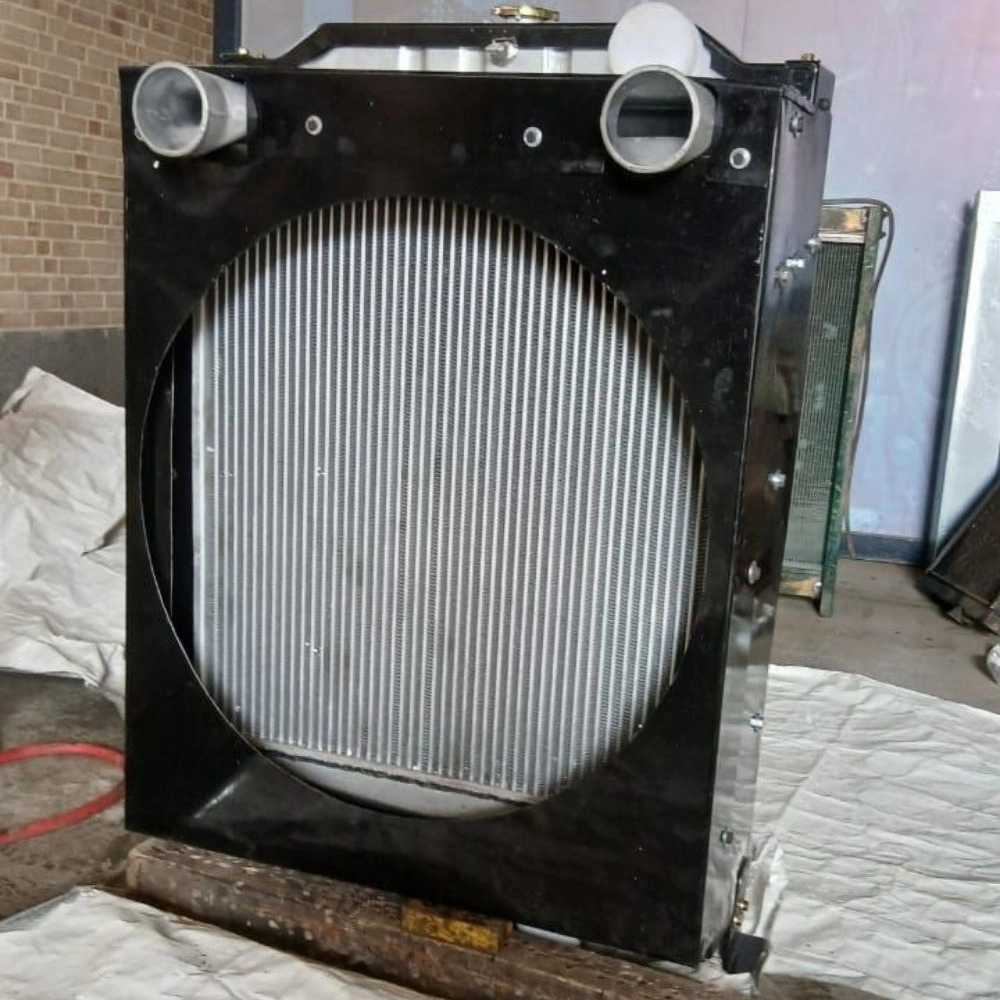

رادیاتور آب و مدارهای خنک‌کاری موتور
در نیروگاه‌های دیزلی و مجموعه‌های دارای موتورهای احتراق داخلی، رادیاتور می‌تواند برای دفع گرمای آب یا سیال خنک‌کننده موتور استفاده شود. ظرفیت حرارتی، دمای محیط، کیفیت آب، شرایط گردش سیال و نوع فن از عوامل مهم در طراحی این تجهیزات هستند.
اگر نیروگاه در منطقه‌ای با تابستان‌های گرم فعالیت می‌کند، طراحی باید بر اساس دمای محیط قابل‌انتظار در محل نصب انجام شود، نه صرفاً شرایط استاندارد آزمایشگاهی.
مبدل حرارتی هواخنک
در سامانه‌های هواخنک، گرما از سیال داغ به هوا منتقل می‌شود. این تجهیزات ممکن است از مجموعه‌ای از لوله‌های پره‌دار و فن‌های صنعتی تشکیل شوند و در مقیاس‌های بزرگ مورد استفاده قرار گیرند.
در طراحی چنین سامانه‌هایی، دبی هوا، دمای محیط، افت فشار، فاصله پره‌ها، توان فن و محدودیت‌های فضای نصب باید هم‌زمان بررسی شوند. این تجهیزات از نظر ابعاد و عملکرد ممکن است با رادیاتورهای متداول موتور تفاوت زیادی داشته باشند.
مبدل‌های حرارتی آب‌خنک
در برخی نیروگاه‌ها، دفع گرما از طریق مدار آب خنک‌کننده و مبدل حرارتی انجام می‌شود. انتخاب این سیستم به دسترسی به آب، کیفیت سیال، محدودیت‌های محیط‌زیستی، شرایط بهره‌برداری و ساختار نیروگاه وابسته است.
باید توجه داشت که رادیاتور هواخنک، مبدل آب‌خنک و کندانسور بخار تجهیزات یکسانی نیستند. انتخاب هرکدام باید براساس وظیفه حرارتی و ساختار فرایندی موردنظر صورت گیرد.
مراحل طراحی رادیاتور مخصوص نیروگاه‌های برق
طراحی موفق با شناخت دقیق شرایط کار آغاز می‌شود و پس از محاسبات مهندسی، انتخاب مواد، طراحی مکانیکی و بررسی عملکرد ادامه پیدا می‌کند.
۱. جمع‌آوری اطلاعات فنی پروژه
در نخستین مرحله، اطلاعات مربوط به تجهیزات و مدار خنک‌کاری گردآوری می‌شود. این اطلاعات شامل نوع سیال، دمای ورودی و خروجی، دبی جریان، فشار کاری، بار حرارتی و دمای محیط است.
همچنین باید فضای نصب، محدودیت وزن، محل اتصالات، شرایط دسترسی برای تعمیرات و تغییرات احتمالی بار نیروگاه مشخص شوند.
اگر اطلاعات مربوط به بار حرارتی یا دبی سیال دقیق نباشند، نتیجه محاسبات ممکن است با شرایط واقعی تفاوت داشته باشد. به همین دلیل، استفاده از داده‌های معتبر سازنده تجهیزات و اطلاعات بهره‌برداری اهمیت زیادی دارد.
۲. محاسبه ظرفیت حرارتی موردنیاز
ظرفیت خنک‌کاری نشان می‌دهد که رادیاتور باید در واحد زمان چه مقدار گرما را دفع کند. در یک مدار مایع، برآورد اولیه بار حرارتی را می‌توان با رابطه زیر انجام داد:
(Q=\dot{m}c_p\Delta T)
در این رابطه، (Q) نرخ انتقال حرارت، (\dot{m}) دبی جرمی سیال، (c_p) ظرفیت گرمایی ویژه و (\Delta T) اختلاف دمای ورودی و خروجی سیال است.
این رابطه برای محاسبه بار حرارتی محسوس در شرایط مناسب کاربرد دارد؛ اما طراحی کامل رادیاتور به بررسی مقاومت‌های حرارتی، شرایط جریان، ویژگی‌های هندسی و سمت هوا نیز نیاز دارد.
انتخاب ظرفیت باید با درنظرگرفتن شرایط واقعی محیط و تغییرات بار انجام شود. ضریب اطمینان نیز باید بر پایه الزامات پروژه تعیین شود، نه به‌صورت یک عدد ثابت برای تمام نیروگاه‌ها.
۳. تعیین سطح انتقال حرارت و آرایش پره‌ها
پس از برآورد بار حرارتی، سطح انتقال حرارت و آرایش لوله‌ها و پره‌ها بررسی می‌شود. در رادیاتورهای هواخنک، سمت هوا معمولاً نقش مهمی در مقاومت کلی انتقال حرارت دارد؛ بنابراین شکل پره‌ها و نحوه عبور هوا بر عملکرد نهایی تأثیر می‌گذارند.
افزایش سطح پره‌ها می‌تواند ظرفیت انتقال حرارت را بهبود دهد، اما اگر فاصله پره‌ها بیش‌ازحد کم باشد، افت فشار هوا افزایش می‌یابد و احتمال گرفتگی نیز بیشتر می‌شود.
طراحی بهینه باید بین سطح انتقال حرارت، افت فشار، سهولت تمیزکاری و توان موردنیاز فن تعادل برقرار کند.
۴. انتخاب مواد اولیه و مقاومت در برابر خوردگی
جنس لوله‌ها، پره‌ها، مخازن و اتصالات باید با نوع سیال و شرایط محیطی سازگار باشد. آلومینیوم به دلیل وزن کم و هدایت حرارتی مناسب در بسیاری از مبدل‌های هواخنک کاربرد دارد. مس و برخی فولادها نیز با توجه به نوع طراحی و الزامات پروژه قابل‌بررسی هستند.
در نیروگاه‌هایی که رطوبت بالا، گردوغبار، مواد خورنده یا نوسانات دمایی قابل‌توجه دارند، انتخاب جنس مناسب اهمیت بیشتری پیدا می‌کند.
سازگاری مواد، کیفیت اتصالات، مقاومت مکانیکی و امکان انجام تعمیرات باید در کنار هزینه اولیه بررسی شوند. انتخاب ماده صرفاً بر اساس هدایت حرارتی، برای تضمین دوام رادیاتور کافی نیست.
۵. طراحی مکانیکی و اتصالات
رادیاتور نیروگاهی باید در برابر فشارهای طراحی، ارتعاشات، وزن قطعات و نیروهای ناشی از نصب مقاومت کافی داشته باشد. همچنین انبساط و انقباض حرارتی در زمان تغییر دما باید در طراحی لحاظ شود.
محل اتصالات باید با مسیر لوله‌کشی و فضای دسترسی هماهنگ باشد. در تجهیزات بزرگ، طراحی پایه‌ها و تکیه‌گاه‌ها نیز اهمیت دارد؛ زیرا بارهای مکانیکی نامناسب ممکن است به اتصالات یا هسته رادیاتور منتقل شوند.
برای پروژه‌های حساس، طراحی مکانیکی باید با استانداردها و الزامات قراردادی مربوط به همان تجهیز و نیروگاه تطبیق داده شود.
۶. انتخاب فن و سیستم کنترل
در رادیاتورهای فن‌دار، فن باید جریان هوای موردنیاز را در برابر افت فشار واقعی مجموعه تأمین کند. توان مصرفی، سطح صدا، شرایط محیطی و امکان کنترل دور از جمله معیارهای انتخاب هستند.
در برخی پروژه‌ها، کنترل دور فن بر اساس دمای سیال می‌تواند به کاهش مصرف انرژی کمکی کمک کند. بااین‌حال، روش کنترل باید با محدوده کاری دستگاه، نیازهای کنترلی و الزامات ایمنی نیروگاه سازگار باشد.

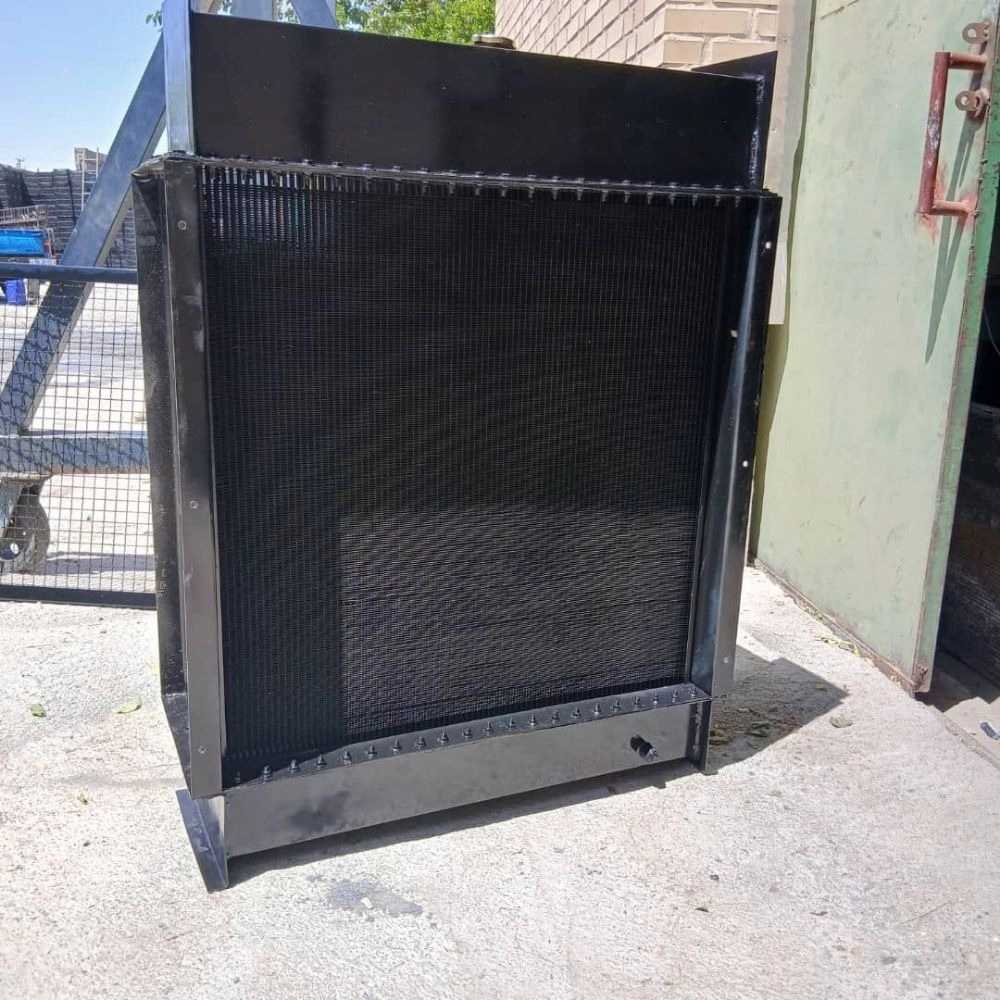

۷. ساخت، مونتاژ و آزمون کیفیت
پس از نهایی‌شدن طراحی، قطعات ساخته و مونتاژ می‌شوند. کیفیت ابعادی، یکنواختی پره‌ها، استحکام اتصالات و تمیزی مسیرهای عبور سیال باید کنترل شود.
آزمون نشتی، آزمون فشار متناسب با طراحی و بررسی عملکرد حرارتی از جمله مراحل قابل‌بررسی در برنامه کنترل کیفیت هستند. معیارهای پذیرش باید پیش از تولید و براساس مشخصات فنی پروژه تعیین شوند.
در پروژه‌های نیروگاهی، مستندسازی نتایج آزمون‌ها و قابلیت ردیابی مواد و قطعات نیز می‌تواند بخشی از الزامات خرید و تحویل باشد.
چه عواملی بر هزینه طراحی و ساخت رادیاتور نیروگاهی اثر می‌گذارند؟
هزینه طراحی رادیاتور مخصوص نیروگاه‌های برق به شرایط هر پروژه بستگی دارد و بدون مشخصات فنی نمی‌توان قیمت دقیقی اعلام کرد.
مهم‌ترین عوامل عبارت‌اند از:
- ظرفیت حرارتی: میزان گرمای موردنیاز برای دفع، ابعاد و سطح انتقال حرارت را تحت تأثیر قرار می‌دهد.
- جنس مواد اولیه: نوع آلیاژ، ضخامت قطعات و الزامات مقاومت در برابر خوردگی بر هزینه اثر دارند.
- ابعاد و پیچیدگی طراحی: طراحی سفارشی ممکن است به محاسبات، ساخت قطعات خاص و آزمون‌های بیشتری نیاز داشته باشد.
- نوع تجهیزات جانبی: فن، موتور، سامانه کنترل و اتصالات می‌توانند هزینه نهایی را تغییر دهند.
- الزامات کنترل کیفیت: نوع آزمون‌ها، مستندات و استانداردهای موردنیاز پروژه بر هزینه ساخت تأثیر می‌گذارند.
- حمل و نصب: وزن، ابعاد و محل نصب تجهیزات بزرگ می‌توانند هزینه‌های اجرایی را افزایش دهند.
برای مقایسه پیشنهادها، فقط مبلغ اولیه را در نظر نگیرید. مصرف انرژی فن‌ها، افت فشار، سهولت نگهداری، دسترسی به قطعات و هزینه توقف تجهیزات نیز در ارزیابی اقتصادی اهمیت دارند.
معیارهای انتخاب سازنده یا تأمین‌کننده رادیاتور نیروگاهی
انتخاب تأمین‌کننده مناسب باید بر پایه توانایی فنی و تطبیق محصول با نیاز پروژه انجام شود. پیش از سفارش، مشخص کنید که آیا محصول پیشنهادی برای همان سیال، فشار، دما و ظرفیت حرارتی طراحی شده است یا خیر.
بهتر است موارد زیر بررسی شوند:
- ارائه مشخصات فنی روشن و قابل‌بررسی
- امکان تطبیق ابعاد و اتصالات با تجهیزات موجود
- مشخص‌بودن شرایط ضمانت و خدمات پس از فروش
- ارائه اطلاعات درباره روش آزمون و کنترل کیفیت
- شفافیت در زمان تحویل و اقلام همراه محصول
- امکان بررسی فنی پیش از نهایی‌کردن سفارش
اگر هدف، جایگزینی یک رادیاتور قدیمی است، شماره فنی قطعه، نقشه موجود یا تصویر دقیق آن می‌تواند به بررسی اولیه کمک کند. بااین‌حال، جایگزین‌کردن قطعه صرفاً بر اساس شباهت ظاهری، بدون تأیید ظرفیت و سازگاری فنی، توصیه نمی‌شود.
نگهداری رادیاتور نیروگاهی برای حفظ راندمان
حتی رادیاتوری که به‌درستی طراحی شده است، به نگهداری متناسب با شرایط بهره‌برداری نیاز دارد. تجمع گردوغبار و آلودگی روی پره‌ها می‌تواند عبور هوا را محدود کند و ظرفیت انتقال حرارت را کاهش دهد.
برای حفظ عملکرد مناسب، برنامه نگهداری باید شامل بررسی وضعیت پره‌ها، کنترل نشتی، ارزیابی عملکرد فن، بررسی ارتعاشات غیرعادی و کنترل وضعیت سیال باشد.
در مدارهای آب‌خنک، کیفیت آب و احتمال رسوب‌گذاری نیز باید بررسی شود. در مدارهای روغن، وضعیت روغن و آلودگی احتمالی می‌توانند بر عملکرد تجهیزات اثر بگذارند.
فواصل بازرسی باید براساس توصیه سازنده، شرایط محیطی و تجربه بهره‌برداری تعیین شوند. همچنین پیش از انجام تعمیرات، رعایت دستورالعمل‌های ایمنی و جداسازی ایمن تجهیز از مدار ضروری است.
سفارش و دریافت مشاوره درباره رادیاتور نیروگاهی
اگر برای نیروگاه برق، تجهیزات تولید انرژی یا سامانه‌های صنعتی به رادیاتور و تجهیزات خنک‌کننده نیاز دارید، نخستین قدم مشخص‌کردن نوع کاربرد و اطلاعات فنی دستگاه است.
برای بررسی اولیه، در صورت دسترسی، نوع سیال، دمای ورودی و خروجی، دبی، فشار کاری، ابعاد و تصویر قطعه موجود را آماده کنید. این اطلاعات به مشخص‌شدن نیاز پروژه و بررسی گزینه‌های مناسب کمک می‌کنند.
برای پیگیری اطلاعات محصولات و دریافت راهنمایی از همراه رادیاتور می‌توانید از راه‌های ارتباطی زیر استفاده کنید:
- شماره تماس: ۰۹۱۸۳۱۲۴۳۳۲
- وب‌سایت: https://hamrahradiator.ir
پیش از نهایی‌کردن سفارش، مشخصات فنی، شرایط تحویل و خدمات مرتبط را بررسی کنید تا انتخاب محصول با الزامات واقعی پروژه هماهنگ باشد.
جمع‌بندی
طراحی رادیاتور مخصوص نیروگاه‌های برق، فرایندی مهندسی است که به بررسی دقیق بار حرارتی، نوع سیال، دمای محیط، فشار کاری، مواد اولیه و محدودیت‌های نصب نیاز دارد. انتخاب درست رادیاتور می‌تواند به کنترل دما، حفظ عملکرد تجهیزات و مدیریت هزینه‌های نگهداری کمک کند.
برای رسیدن به نتیجه مناسب، طراحی حرارتی و مکانیکی باید در کنار ساخت دقیق، آزمون کیفیت و برنامه نگهداری قرار گیرد. همچنین انتخاب میان رادیاتور هواخنک، خنک‌کننده روغن یا مبدل آب‌خنک باید براساس وظیفه واقعی تجهیز انجام شود.
اگر برای پروژه خود به اطلاعات بیشتر درباره رادیاتورهای صنعتی نیاز دارید، به وب‌سایت همراه رادیاتور مراجعه کنید یا با شماره ۰۹۱۸۳۱۲۴۳۳۲ تماس بگیرید تا درباره مشخصات محصول و مراحل بررسی سفارش راهنمایی دریافت کنید.
سؤالات متداول درباره طراحی رادیاتور مخصوص نیروگاه‌های برق
۱. طراحی رادیاتور مخصوص نیروگاه‌های برق بر چه اساسی انجام می‌شود؟
طراحی بر اساس بار حرارتی، نوع سیال، دبی جریان، دمای ورودی و خروجی، فشار کاری، دمای محیط، فضای نصب و شرایط بهره‌برداری انجام می‌شود. این اطلاعات برای تعیین سطح انتقال حرارت، آرایش پره‌ها و انتخاب مواد اولیه ضروری هستند.
۲. رادیاتور هواخنک بهتر است یا مبدل آب‌خنک؟
هیچ‌کدام در تمام پروژه‌ها بهترین گزینه نیستند. انتخاب به دسترسی به آب، شرایط اقلیمی، ظرفیت دفع حرارت، محدودیت‌های محیطی، فضای نصب و هزینه‌های بهره‌برداری بستگی دارد. بررسی شرایط واقعی نیروگاه، مبنای انتخاب مناسب است.
