در دنیای امروز، برق صنعتی یکی از مهم‌ترین زیرساخت‌های فعالیت کارخانه‌ها، کارگاه‌های تولیدی، خطوط مونتاژ، مجتمع‌های تجاری و واحدهای صنعتی محسوب می‌شود. عملکرد صحیح تجهیزات الکتریکی، ایمنی کارکنان، پایداری فرایندهای تولید و کاهش هزینه‌های تعمیر و نگهداری، همگی به کیفیت سیستم توزیع و کنترل برق وابسته هستند. در این میان، طراحی و مونتاژ تابلو برق صنعتی نقش بسیار مهمی در مدیریت انرژی، حفاظت از تجهیزات و کنترل دقیق فرایندهای صنعتی ایفا می‌کند.

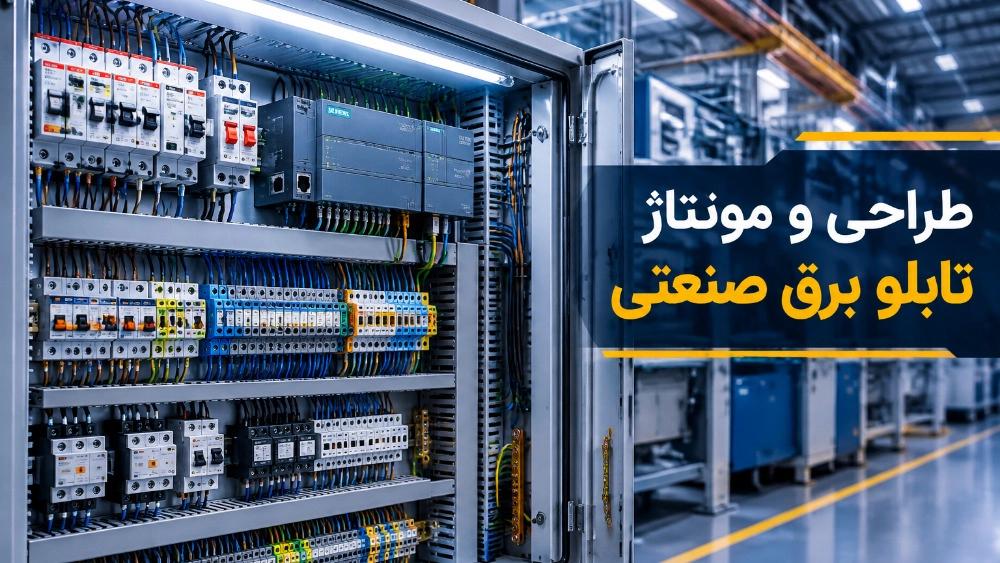

تابلو برق صنعتی مجموعه‌ای از تجهیزات الکتریکی، حفاظتی، کنترلی و اندازه‌گیری است که در یک محفظه مناسب نصب می‌شوند و وظیفه توزیع انرژی الکتریکی، کنترل ماشین‌آلات و محافظت از مدارها را بر عهده دارند. طراحی غیراصولی یا مونتاژ نامناسب این تابلوها می‌تواند باعث افزایش دمای تجهیزات، قطع ناخواسته مدارها، آسیب به دستگاه‌های گران‌قیمت و حتی بروز حوادث خطرناک شود.
به همین دلیل، انتخاب مجموعه‌ای متخصص برای طراحی و مونتاژ تابلو برق صنعتی اهمیت فراوانی دارد. گروه فنی و مهندسی smart power با تمرکز بر راهکارهای مهندسی برق، طراحی اصولی و اجرای پروژه‌های صنعتی، می‌تواند به‌عنوان یکی از گزینه‌های قابل بررسی برای کسب‌وکارهایی مطرح شود که به دنبال ساخت تابلو برق متناسب با نیازهای فنی و عملیاتی خود هستند.
در این مقاله، مراحل طراحی، انتخاب تجهیزات، مونتاژ، آزمایش، استانداردهای مرتبط و نکات مهم انتخاب مجری را بررسی می‌کنیم تا بتوانید با دیدی تخصصی‌تر برای پروژه خود تصمیم بگیرید.
طراحی و مونتاژ تابلو برق صنعتی چیست و چه کاربردی دارد؟
طراحی و مونتاژ تابلو برق صنعتی فرایندی مهندسی است که از بررسی نیازهای الکتریکی و عملیاتی یک مجموعه آغاز می‌شود و تا انتخاب تجهیزات، تهیه نقشه‌ها، ساخت محفظه، سیم‌کشی، آزمایش و تحویل نهایی ادامه پیدا می‌کند.
هدف از این فرایند، صرفاً قرار دادن چند کلید و کنتاکتور درون یک جعبه فلزی نیست؛ بلکه باید سیستمی ایمن، قابل اطمینان، متناسب با شرایط محیطی و قابل نگهداری ایجاد شود.
مهم‌ترین کاربردهای تابلو برق صنعتی
تابلوهای برق صنعتی با توجه به نوع تجهیزات و نیاز پروژه، کاربردهای متنوعی دارند، از جمله:
- توزیع برق: تقسیم انرژی الکتریکی بین مصرف‌کننده‌ها و مدارهای مختلف.
- کنترل موتورهای الکتریکی: راه‌اندازی، توقف و کنترل عملکرد موتورهای صنعتی.
- حفاظت الکتریکی: محافظت از مدارها و تجهیزات در برابر اضافه‌بار، اتصال کوتاه و سایر خطاهای پیش‌بینی‌شده.
- اتوماسیون صنعتی: کنترل فرایندها با استفاده از PLC، رله‌های کنترلی، سنسورها و تجهیزات ارتباطی.
- مدیریت انرژی: اندازه‌گیری پارامترهای الکتریکی و کمک به شناسایی مصرف غیرضروری.
- کنترل پمپ‌ها و فن‌ها: مدیریت عملکرد تجهیزات در تأسیسات، صنایع غذایی، ساختمان‌های صنعتی و خطوط تولید.
با توجه به تفاوت نیازهای هر صنعت، طراحی و مونتاژ تابلو برق صنعتی باید بر اساس مشخصات واقعی پروژه انجام شود، نه صرفاً با استفاده از یک الگوی ثابت برای تمام کاربردها.
چرا رعایت استانداردها در طراحی و مونتاژ تابلو برق صنعتی ضروری است؟
استانداردهای فنی چارچوبی برای طراحی، ساخت، آزمایش و ارزیابی ایمنی تابلوهای برق فراهم می‌کنند. رعایت الزامات مرتبط به کاهش خطرات الکتریکی، افزایش قابلیت اطمینان و بهبود کیفیت ساخت کمک می‌کند.
در طراحی و مونتاژ تابلو برق صنعتی، انتخاب استاندارد مناسب به عواملی مانند ولتاژ کاری، جریان نامی، نوع تابلو، محیط نصب، سطح اتصال کوتاه احتمالی و کاربرد تجهیزات بستگی دارد.
استاندارد IEC 61439
مجموعه استاندارد IEC 61439 از مراجع مهم بین‌المللی برای تابلوهای فشار ضعیف و مجموعه‌های کلید و کنترل است. این استاندارد موضوعاتی مانند مشخصات طراحی، ویژگی‌های الکتریکی، افزایش دما، استقامت اتصال کوتاه، فاصله‌های عایقی و الزامات راستی‌آزمایی را پوشش می‌دهد.
در یک پروژه حرفه‌ای، باید مشخص شود کدام بخش از این استاندارد برای تابلو موردنظر کاربرد دارد و الزامات مربوط به آن چگونه ارزیابی می‌شوند. برای مثال، الزامات تابلوهای توزیع قدرت و تابلوهای کنترل ممکن است با توجه به ساختار و کاربردشان متفاوت باشد.
استاندارد IEC 60204-1
استاندارد IEC 60204-1 به ایمنی تجهیزات الکتریکی ماشین‌آلات مربوط است. در پروژه‌هایی که تابلو برق بخشی از یک ماشین یا خط تولید محسوب می‌شود، توجه به این استاندارد در کنار الزامات مربوط به تابلو اهمیت دارد.
مواردی مانند مدارهای کنترلی، حفاظت، توقف اضطراری در کاربردهای مربوط، سیم‌کشی و مستندات الکتریکی باید با توجه به محدوده کاربرد و الزامات ایمنی بررسی شوند.
استاندارد IEC 60529 و درجه حفاظت IP
درجه حفاظت IP میزان محافظت محفظه تجهیزات در برابر ورود اجسام جامد و نفوذ آب را مشخص می‌کند. انتخاب درجه حفاظت مناسب باید با توجه به محل نصب، میزان گردوغبار، رطوبت، احتمال پاشش آب و شرایط شست‌وشوی محیط انجام شود.
برای نمونه، تابلویی که در یک اتاق برق تمیز نصب می‌شود، ممکن است به درجه حفاظتی متفاوت از تابلویی نیاز داشته باشد که در محیط صنعتی مرطوب یا پرگردوغبار قرار دارد.
نکته مهم این است که درجه IP به‌تنهایی نشان‌دهنده مقاومت در برابر مواد شیمیایی، خوردگی، ضربه یا همه شرایط محیطی نیست. این عوامل نیز باید جداگانه بررسی شوند.
سایر استانداردها و الزامات فنی
با توجه به نوع پروژه، ممکن است استانداردها و الزامات دیگری نیز موردنیاز باشند؛ از جمله استانداردهای مرتبط با حفاظت در برابر شوک الکتریکی، تجهیزات قطع و وصل، سازگاری الکترومغناطیسی و مقررات ملی برق.
بنابراین، در طراحی و مونتاژ تابلو برق صنعتی باید استانداردهای متناسب با کاربرد، الزامات کارفرما و مقررات لازم‌الاجرا مشخص شوند. صرف درج نام یک استاندارد روی نقشه یا پلاک تابلو، به‌تنهایی اثبات‌کننده انطباق کامل محصول با آن نیست.
مراحل طراحی و مونتاژ تابلو برق صنعتی به‌صورت اصولی
برای دستیابی به نتیجه‌ای قابل اطمینان، اجرای پروژه باید بر اساس یک فرایند مهندسی مشخص انجام شود. هر مرحله، اطلاعات و الزامات مرحله بعد را تعیین می‌کند.
۱. بررسی نیازهای پروژه و جمع‌آوری اطلاعات
اولین گام، شناخت دقیق شرایط بهره‌برداری است. پیش از شروع طراحی و مونتاژ تابلو برق صنعتی، باید اطلاعات زیر جمع‌آوری شوند:
- ولتاژ و فرکانس شبکه برق
- جریان مصرف‌کننده‌ها و توان تجهیزات
- تعداد موتورهای الکتریکی و روش راه‌اندازی آن‌ها
- جریان اتصال کوتاه احتمالی در محل نصب
- نوع بارهای الکتریکی و شرایط کارکرد
- دمای محیط، رطوبت و میزان گردوغبار
- فضای نصب و محدودیت‌های ابعادی
- نیازهای کنترلی و اتوماسیون
- شرایط نگهداری و توسعه احتمالی آینده
هرچه اطلاعات اولیه دقیق‌تر باشند، احتمال انتخاب اشتباه تجهیزات و تغییرات پرهزینه در مراحل بعدی کاهش پیدا می‌کند.
۲. تهیه نقشه‌های برق و مدارهای کنترلی
پس از جمع‌آوری اطلاعات، نقشه‌های مهندسی تهیه می‌شوند. این نقشه‌ها مبنای اصلی ساخت و مونتاژ هستند و باید به‌اندازه کافی دقیق و قابل فهم باشند.
نقشه‌های موردنیاز با توجه به پیچیدگی پروژه می‌توانند شامل موارد زیر باشند:
- نقشه تک‌خطی توزیع برق
- نقشه مدار قدرت
- نقشه مدار فرمان
- نقشه سیم‌بندی داخلی
- نقشه جانمایی تجهیزات
- فهرست قطعات و مشخصات فنی
- نقشه ترمینال‌ها و ارتباطات خارجی
در طراحی و مونتاژ تابلو برق صنعتی، هماهنگی میان نقشه مدار قدرت، مدار فرمان و جانمایی فیزیکی تجهیزات ضروری است. هرگونه مغایرت میان نقشه و ساخت واقعی می‌تواند عیب‌یابی، تعمیر و توسعه سیستم را دشوار کند.
۳. محاسبه جریان نامی و انتخاب تجهیزات حفاظتی
انتخاب تجهیزات حفاظتی باید بر مبنای محاسبات مهندسی انجام شود. جریان بار، مشخصات کابل‌ها، جریان اتصال کوتاه، نوع مصرف‌کننده و شرایط بهره‌برداری در این تصمیم نقش دارند.
برای مثال، انتخاب کلید حفاظتی فقط بر اساس جریان نامی مصرف‌کننده کافی نیست. قدرت قطع کلید باید با سطح اتصال کوتاه مورد انتظار سازگار باشد و هماهنگی حفاظتی با سایر تجهیزات نیز بررسی شود.
در تابلوهای دارای موتور، انتخاب تجهیزات باید با توجه به جریان راه‌اندازی، روش راه‌اندازی، شرایط بار و الزامات حفاظت موتور صورت گیرد.
۴. طراحی محفظه و جانمایی تجهیزات
محفظه تابلو باید از نظر ابعاد، استحکام، تهویه، درجه حفاظت و دسترسی برای تعمیرات متناسب با پروژه باشد.
در طراحی و مونتاژ تابلو برق صنعتی، جانمایی تجهیزات اهمیت زیادی دارد. تجهیزاتی مانند کلیدهای اصلی، کنتاکتورها، رله‌ها، منابع تغذیه، PLC و ترمینال‌ها باید به شکلی نصب شوند که سیم‌کشی منظم، دفع حرارت مناسب و دسترسی ایمن امکان‌پذیر باشد.
همچنین باید به جداسازی مناسب مدارهای قدرت و فرمان، مسیر ورود و خروج کابل‌ها، فضای خم کابل‌ها و امکان نصب تجهیزات در آینده توجه شود.
۵. نصب تجهیزات و مونتاژ مکانیکی
پس از تأیید نقشه‌ها و آماده‌سازی محفظه، عملیات نصب تجهیزات آغاز می‌شود. ریل‌های نصب، سینی‌ها، داکت‌های سیم‌کشی، شینه‌ها و سایر اجزای مکانیکی بر اساس طرح اجرا می‌شوند.
در این مرحله، رعایت فاصله‌های نصب توصیه‌شده توسط سازنده تجهیزات و استفاده از ابزار مناسب اهمیت دارد. نصب غیراصولی می‌تواند باعث آسیب مکانیکی، کاهش کیفیت اتصالات یا دشواری در سرویس‌های دوره‌ای شود.
۶. سیم‌کشی و شماره‌گذاری مدارها
سیم‌کشی باید مطابق نقشه‌های تأییدشده انجام شود. سطح مقطع هادی‌ها، نوع عایق، روش عبور سیم‌ها و شرایط حرارتی باید با جریان مدار و شرایط نصب هماهنگ باشند.
شماره‌گذاری سیم‌ها و ترمینال‌ها نیز از اقدامات ضروری است. این کار به تکنسین‌ها اجازه می‌دهد مسیر مدار را سریع‌تر شناسایی کنند و در زمان بروز خطا، عیب‌یابی با دقت بیشتری انجام شود.
در طراحی و مونتاژ تابلو برق صنعتی، استفاده از سرسیم مناسب، ابزار پرس استاندارد، اتصالات صحیح و گشتاور سفت‌کردن توصیه‌شده توسط سازنده، نقش مهمی در کیفیت نهایی دارد.
۷. کنترل کیفیت و آزمایش تابلو
پیش از تحویل، تابلو باید بر اساس برنامه بازرسی و آزمایش متناسب با طراحی آن بررسی شود. هدف این مرحله، شناسایی خطاهای احتمالی پیش از ورود تابلو به مدار بهره‌برداری است.
بررسی‌های رایج شامل موارد زیر هستند:
- کنترل تطابق تجهیزات با نقشه و فهرست قطعات
- بررسی استحکام نصب و کیفیت سیم‌کشی
- کنترل اتصالات حفاظتی و پیوستگی مدار زمین
- بررسی صحت شماره‌گذاری سیم‌ها و ترمینال‌ها
- آزمایش عملکرد مدارهای فرمان
- بررسی عملکرد تجهیزات حفاظتی در محدوده آزمون مجاز
- انجام آزمون‌های الکتریکی لازم طبق استاندارد مربوط
- بررسی پلاک مشخصات و مدارک فنی
نوع و دامنه آزمون‌ها باید متناسب با نوع تابلو، الزامات استاندارد و روش راستی‌آزمایی تعریف‌شده باشد. همچنین باید میان آزمون‌های طراحی و آزمون‌های روتین محصول تمایز قائل شد.
۸. تحویل، مستندسازی و پشتیبانی
پس از تأیید نتایج آزمایش‌ها، تابلو همراه با مدارک فنی لازم به کارفرما تحویل داده می‌شود. این مدارک ممکن است شامل نقشه‌های نهایی، فهرست تجهیزات، دستورالعمل بهره‌برداری و نگهداری، نتایج آزمون‌ها و اطلاعات قطعات مصرفی باشند.
مستندسازی مناسب باعث می‌شود تعمیرات آینده، جایگزینی قطعات و توسعه سیستم با سرعت و دقت بیشتری انجام شوند.
تجهیزات اصلی مورد استفاده در تابلو برق صنعتی
کیفیت طراحی و مونتاژ تابلو برق صنعتی تا حد زیادی به انتخاب صحیح تجهیزات وابسته است. هر قطعه باید از نظر مشخصات فنی، شرایط محیطی و هماهنگی با سایر اجزا بررسی شود.
کلیدهای اتوماتیک و مینیاتوری
کلیدهای حفاظتی برای قطع مدار در شرایط مشخصی مانند اضافه‌بار یا اتصال کوتاه به کار می‌روند. انتخاب آن‌ها باید بر اساس جریان نامی، مشخصات حفاظتی، قدرت قطع و هماهنگی با سایر اجزای مدار انجام شود.
کنتاکتور و رله اضافه‌بار
کنتاکتورها برای قطع و وصل مدارهای قدرت، به‌ویژه در کاربردهای موتوری، استفاده می‌شوند. رله‌های اضافه‌بار نیز در حفاظت موتور در برابر اضافه‌بار نقش دارند. این تجهیزات باید متناسب با نوع بار و شرایط راه‌اندازی انتخاب شوند.
درایو کنترل دور و سافت‌استارتر
درایو کنترل دور امکان تنظیم سرعت موتور را فراهم می‌کند و در کاربردهای مناسب می‌تواند به بهینه‌سازی عملکرد تجهیزات کمک کند. سافت‌استارتر نیز برای کاهش تنش‌های ناشی از راه‌اندازی موتور در کاربردهای مشخص مورد استفاده قرار می‌گیرد.
انتخاب هرکدام به گشتاور موردنیاز، نوع بار، تعداد دفعات راه‌اندازی و نیازهای کنترلی وابسته است.
PLC و تجهیزات اتوماسیون
در سیستم‌های خودکار، PLC، ماژول‌های ورودی و خروجی، سنسورها، رله‌های واسط و تجهیزات ارتباطی می‌توانند بخش مهمی از تابلو را تشکیل دهند. طراحی این بخش باید با منطق کنترلی فرایند و الزامات ایمنی هماهنگ باشد.
شینه‌ها، ترمینال‌ها و تجهیزات اتصال زمین
شینه‌ها و اتصالات باید ظرفیت جریان و استقامت حرارتی و مکانیکی لازم را داشته باشند. ترمینال‌های مناسب و اجرای صحیح اتصال زمین نیز در ایمنی و قابلیت اطمینان سیستم مؤثر هستند.
عوامل مؤثر بر قیمت طراحی و مونتاژ تابلو برق صنعتی
قیمت ساخت تابلو برق صنعتی به مجموعه‌ای از عوامل فنی و اجرایی وابسته است. به همین دلیل، اعلام قیمت دقیق بدون شناخت مشخصات پروژه ممکن است گمراه‌کننده باشد.
۱. نوع و ابعاد تابلو
تابلوهای توزیع ساده معمولاً از نظر تعداد تجهیزات و پیچیدگی با تابلوهای کنترل موتور یا اتوماسیون تفاوت دارند. ابعاد محفظه، تعداد سلول‌ها و الزامات جداسازی داخلی نیز بر هزینه اثر می‌گذارند.
۲. برند و مشخصات تجهیزات
برند، ظرفیت، ویژگی‌های حفاظتی و سطح عملکرد تجهیزات می‌توانند بخش قابل توجهی از هزینه نهایی را تعیین کنند. انتخاب تجهیزات باید با توجه به الزامات فنی، موجودی بازار، خدمات و بودجه پروژه انجام شود.
۳. پیچیدگی مدار قدرت و فرمان
هرچه تعداد ورودی‌ها و خروجی‌ها، مدارهای کنترلی، موتورهای تحت کنترل و تجهیزات ارتباطی بیشتر باشد، زمان طراحی، مونتاژ و آزمایش افزایش پیدا می‌کند.
۴. الزامات استاندارد و آزمایش
درخواست آزمون‌های تکمیلی، مستندسازی گسترده، الزامات خاص کارفرما یا شرایط محیطی دشوار ممکن است هزینه اجرای پروژه را افزایش دهد.
۵. نصب و راه‌اندازی
هزینه نهایی ممکن است شامل طراحی، ساخت، حمل، نصب، کابل‌کشی، راه‌اندازی و آموزش اپراتور باشد. بهتر است دامنه خدمات و مسئولیت هر طرف پیش از عقد قرارداد به‌روشنی مشخص شود.
برای دریافت برآورد دقیق از گروه فنی و مهندسی smart power، پیشنهاد می‌شود اطلاعاتی مانند نوع تابلو، توان مصرف‌کننده‌ها، تعداد موتورها، سطح اتوماسیون، شرایط نصب و نقشه‌های موجود در اختیار واحد فنی قرار گیرد. برآورد معتبر باید بر اساس نیاز واقعی پروژه و مشخصات تجهیزات تهیه شود.
ویژگی‌های یک مجری حرفه‌ای برای طراحی و مونتاژ تابلو برق صنعتی
انتخاب مجری مناسب تنها به قیمت پیشنهادی محدود نمی‌شود. کیفیت مهندسی، دقت مونتاژ، مستندسازی و پاسخ‌گویی پس از تحویل نیز در عملکرد بلندمدت تابلو اهمیت دارند.
هنگام انتخاب شرکت سازنده، موارد زیر را بررسی کنید:
- توانایی تهیه و ارائه نقشه‌های مهندسی
- آشنایی با استانداردهای مرتبط و الزامات ایمنی
- انتخاب تجهیزات متناسب با مشخصات پروژه
- اجرای منظم سیم‌کشی و شماره‌گذاری مدارها
- انجام کنترل کیفیت و آزمون‌های متناسب
- ارائه مدارک نهایی و نتایج آزمون
- شفافیت در اعلام هزینه‌ها و زمان تحویل
- امکان ارائه خدمات فنی و پشتیبانی
چرا گروه فنی و مهندسی smart power را بررسی کنیم؟
برای کارفرمایانی که قصد سفارش طراحی و مونتاژ تابلو برق صنعتی دارند، همکاری با یک مجموعه فنی می‌تواند فرایند تصمیم‌گیری و اجرای پروژه را ساده‌تر کند. گروه فنی و مهندسی smart power را می‌توان برای بررسی نیازهای پروژه و دریافت پیشنهاد فنی در فهرست گزینه‌های مورد ارزیابی قرار داد.
در انتخاب این مجموعه یا هر مجری دیگر، بهتر است نمونه پروژه‌های مرتبط، رزومه فنی، روش کنترل کیفیت، مشخصات تجهیزات پیشنهادی، مدارک قابل تحویل و شرایط پشتیبانی را بررسی کنید. همچنین درخواست پیش‌فاکتور تفصیلی به شما کمک می‌کند هزینه تجهیزات، طراحی، مونتاژ و خدمات جانبی را با شفافیت بیشتری مقایسه کنید.
هدف نهایی باید انتخاب راهکاری باشد که علاوه بر پاسخ‌گویی به نیاز فعلی، از نظر ایمنی، قابلیت تعمیر، امکان توسعه و هزینه مالکیت در بلندمدت نیز مناسب باشد.
نقش فناوری‌های جدید در طراحی و مونتاژ تابلو برق صنعتی
تحولات اتوماسیون صنعتی و دیجیتالی‌شدن فرایندهای تولید، امکانات تازه‌ای برای طراحی و بهره‌برداری از تابلوهای برق فراهم کرده‌اند.
پایش هوشمند تجهیزات
با استفاده از تجهیزات اندازه‌گیری و سامانه‌های پایش، می‌توان اطلاعاتی مانند جریان، ولتاژ، توان و وضعیت عملکرد برخی تجهیزات را ثبت و تحلیل کرد. این داده‌ها در صورت طراحی صحیح، به شناسایی مشکلات و برنامه‌ریزی بهتر نگهداری کمک می‌کنند.
یکپارچگی با سامانه‌های اتوماسیون
تابلوهای مجهز به PLC و تجهیزات ارتباطی می‌توانند با سیستم‌های کنترل و نظارت صنعتی ارتباط برقرار کنند. این قابلیت در خطوط تولید پیچیده، امکان مدیریت متمرکزتر و جمع‌آوری اطلاعات عملیاتی را فراهم می‌کند.
طراحی ماژولار و قابلیت توسعه
در پروژه‌هایی که احتمال افزایش ظرفیت یا تغییر فرایند وجود دارد، طراحی ماژولار می‌تواند توسعه سیستم را ساده‌تر کند. پیش‌بینی فضای مناسب، ظرفیت تجهیزات و مسیرهای کابل‌کشی از همان مرحله طراحی، هزینه تغییرات آینده را کاهش می‌دهد.
نگهداری پیشگیرانه و مبتنی بر وضعیت
ترکیب اندازه‌گیری‌های مناسب، ثبت سوابق خطا و بازرسی‌های دوره‌ای می‌تواند به شناسایی زودهنگام برخی مشکلات کمک کند. با این حال، هیچ سامانه پایشی جایگزین طراحی اصولی، حفاظت مناسب و اجرای صحیح الزامات ایمنی نیست.
چک‌لیست سفارش طراحی و مونتاژ تابلو برق صنعتی
پیش از ثبت سفارش، بهتر است اطلاعات زیر را آماده کنید:
۱. نوع تابلو: توزیع برق، کنترل موتور، اتوماسیون یا کاربرد دیگر.
۲. مشخصات شبکه: ولتاژ، فرکانس و اطلاعات مربوط به سطح اتصال کوتاه.
۳. مشخصات بار: توان، جریان، تعداد موتورها و نوع مصرف‌کننده‌ها.
۴. نیازهای کنترلی: PLC، درایو، سافت‌استارتر، سنسورها و ارتباطات موردنیاز.
۵. شرایط محیطی: دما، رطوبت، گردوغبار و احتمال تماس با آب یا مواد خورنده.
۶. شرایط نصب: فضای موجود، نحوه ورود کابل‌ها و محدودیت‌های ابعادی.
۷. الزامات استاندارد: استانداردهای موردنیاز و مقررات مرتبط با پروژه.
۸. مدارک مورد انتظار: نقشه‌ها، فهرست تجهیزات، نتایج آزمایش و دستورالعمل بهره‌برداری.
۹. محدوده خدمات: طراحی، ساخت، حمل، نصب، راه‌اندازی و پشتیبانی.
با آماده کردن این اطلاعات، دریافت پیشنهاد فنی و مقایسه قیمت‌ها دقیق‌تر خواهد بود و احتمال تغییرات غیرمنتظره در مراحل ساخت کاهش پیدا می‌کند.
پرسش‌های متداول درباره طراحی و مونتاژ تابلو برق صنعتی
طراحی و مونتاژ تابلو برق صنعتی چقدر زمان می‌برد؟
مدت‌زمان اجرا به پیچیدگی نقشه‌ها، تعداد تجهیزات، موجودی قطعات، ابعاد تابلو، الزامات آزمون و شرایط نصب بستگی دارد. پس از بررسی مشخصات پروژه می‌توان برنامه زمان‌بندی واقع‌بینانه‌تری ارائه کرد.
آیا همه تابلوهای برق صنعتی باید مطابق IEC 61439 ساخته شوند؟
کاربرد استاندارد به نوع مجموعه، محدوده پروژه و مقررات مربوط بستگی دارد. برای تابلوهای فشار ضعیف، مجموعه استاندارد IEC 61439 از مراجع اصلی است؛ اما باید بخش مناسب استاندارد و الزامات مرتبط با کاربرد مشخص شود.
آیا امکان طراحی تابلو برق سفارشی وجود دارد؟
بله. بسیاری از پروژه‌ها به دلیل تفاوت در توان مصرفی، تعداد موتورها، فضای نصب یا نیازهای کنترلی به طراحی سفارشی نیاز دارند. طراحی باید با اطلاعات واقعی پروژه و شرایط بهره‌برداری هماهنگ باشد.
چه اطلاعاتی برای استعلام قیمت لازم است؟
نوع تابلو، ولتاژ، جریان یا توان مصرف‌کننده‌ها، تعداد تجهیزات، سطح اتوماسیون، شرایط محیطی و محدوده خدمات موردنیاز، از مهم‌ترین اطلاعات اولیه برای برآورد قیمت هستند.
چگونه کیفیت تابلو برق ساخته‌شده را ارزیابی کنیم؟
بررسی نقشه‌ها، مشخصات تجهیزات، کیفیت سیم‌کشی، شماره‌گذاری، اتصال زمین، نتایج آزمون‌های مرتبط و مدارک نهایی از راه‌های اصلی ارزیابی هستند. انطباق با استاندارد باید با شواهد فنی مناسب بررسی شود.
برای سفارش تابلو برق صنعتی از کجا شروع کنیم؟
بهترین نقطه شروع، تهیه فهرست مصرف‌کننده‌ها، مشخصات شبکه و نیازهای کنترلی است. سپس می‌توانید اطلاعات را برای بررسی فنی و دریافت پیشنهاد به گروه فنی و مهندسی smart power ارائه دهید و پیش از سفارش، جزئیات فنی و شرایط قرارداد را ارزیابی کنید.
جمع‌بندی: انتخاب هوشمندانه برای ساخت تابلو برق صنعتی ایمن و قابل اطمینان
طراحی و مونتاژ تابلو برق صنعتی فرایندی تخصصی است که به محاسبات دقیق، شناخت تجهیزات، طراحی اصولی، اجرای منظم و کنترل کیفیت نیاز دارد. رعایت استانداردهای مرتبط، انتخاب صحیح تجهیزات حفاظتی، توجه به شرایط محیطی، سیم‌کشی مناسب و انجام آزمون‌های ضروری، نقش مهمی در افزایش ایمنی و قابلیت اطمینان سیستم ایفا می‌کنند.
از سوی دیگر، انتخاب مجری مناسب باید بر اساس کیفیت فنی، شفافیت پیشنهاد، مستندات قابل ارائه و توانایی پاسخ‌گویی به نیازهای پروژه انجام شود. مقایسه پیشنهادها صرفاً بر مبنای قیمت اولیه ممکن است هزینه‌های نگهداری و تعمیرات آینده را نادیده بگیرد.
گروه فنی و مهندسی smart power می‌تواند یکی از گزینه‌های قابل بررسی برای دریافت مشاوره و پیشنهاد فنی در زمینه طراحی و مونتاژ تابلو برق صنعتی باشد. توصیه می‌شود پیش از ثبت سفارش، نیازهای پروژه را به‌صورت دقیق مشخص کنید و درباره تجهیزات پیشنهادی، استانداردهای قابل اعمال، آزمون‌های کیفیت، زمان تحویل و خدمات پس از اجرا اطلاعات روشن دریافت کنید.
اگر برای کارخانه، کارگاه یا خط تولید خود به تابلو برق متناسب با نیازهای عملیاتی احتیاج دارید، تهیه مشخصات فنی دقیق و بررسی کارشناسی پیش از ساخت، نخستین گام برای رسیدن به یک راهکار ایمن، کارآمد و قابل توسعه است.
