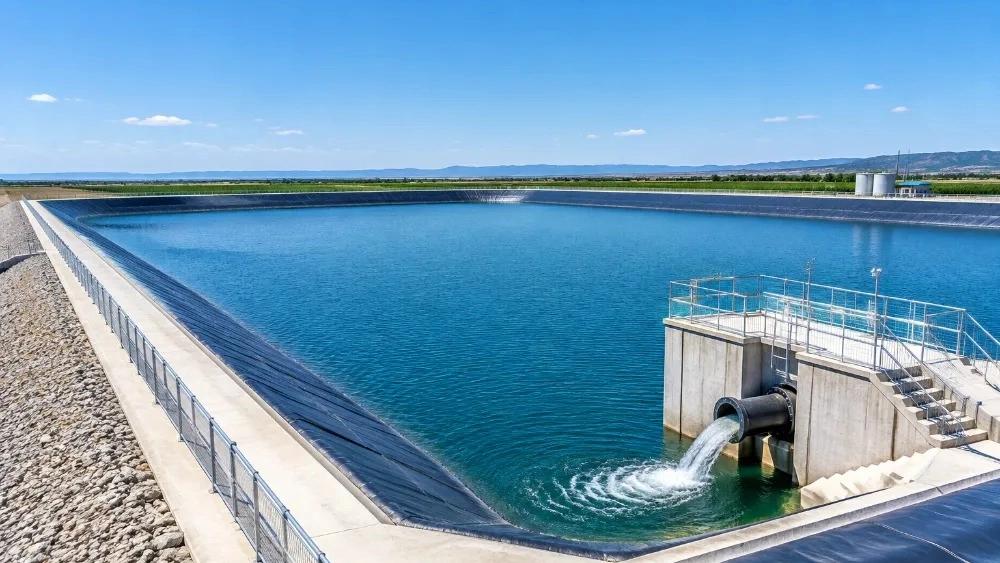

کاربرد استخرهای صنعتی در صنایع مختلف و استانداردهای ساخت آن‌ها

در جهان صنعت امروز که بحران کمبود منابع آبی و الزام به حفاظت از محیط زیست به یکی از بزرگترین دغدغه های مدیران تولید و صاحبان صنایع تبدیل شده است مدیریت صحیح جریان آب و پساب اهمیت دوچندانی پیدا کرده است. بسیاری از واحدهای تولیدی از مجتمع های بزرگ پتروشیمی و پالایشگاهی گرفته تا صنایع غذایی نساجی کاغذسازی و معادن فرآوری مواد معدنی برای ادامه چرخه پایدار فعالیت روزانه خود به ذخیره حجم قابل توجهی از آب خام یا تصفیه و ذخیره سازی پساب های خطرناک و فرآیندی نیاز دارند. در این میان سازه هایی تحت عنوان استخرهای صنعتی نقش قلب تپنده مدیریت سیالات را در مجتمع های تولیدی ایفا می کنند.

استفاده از سازه های استاندارد برای مهار آب های صنعتی نه تنها مانع از هدر رفت سرمایه و تخریب محیط زیست پیرامون کارخانجات می شود بلکه به بهینه سازی چرخه بازیافت آب و کاهش هزینه های تامین مجدد منابع آبی کمک شایانی می نماید. با توجه به این که هر شاخه از صنعت با ترکیبات شیمیایی خاص دماهای عملیاتی متفاوت و خورندگی های متنوعی سر و کار دارد نمی توان یک نسخه واحد برای تمامی پروژه ها پیچید. طراحی و ساخت استخرهای صنعتی نیازمند شناخت دقیق از علوم مهندسی خاک محاسبات هیدرولیکی خواص شیمیایی سیالات و تسلط بر استانداردهای بین المللی عایق بندی است.

کاربرد استخرهای صنعتی در صنایع مختلف و استراتژیک

استخرهای صنعتی بر خلاف نمونه های تفریحی یا استخرهای معمولی باغی با شرایط بسیار خشن تر بارهای سنگین هیدرواستاتیکی و مواد به شدت خورنده مواجه هستند. بنابراین دامنه کاربرد آنها بسیار گسترده و حساس است. در ادامه به تشریح مهمترین بخش های صنعتی که وابستگی مستقیم به این سازه ها دارند می پردازیم.

استخرهای ذخیره و ته نشینی در صنایع پتروشیمی نفت و گاز

یکی از بزرگترین مصرف کنندگان و تولیدکنندگان پساب های صنعتی مجتمع های پالایشگاهی و پتروشیمی هستند. در این واحدها استخرهای صنعتی وظایف متعددی را بر عهده دارند. از یک سو تامین آب مورد نیاز بویلرها برجهای خنک کننده و سیستم های اطفای حریق نیازمند احداث مخازن ذخیره سازی با ظرفیت های ده ها هزار متر مکعبی است. از سوی دیگر پساب های ناشی از فرآیندهای شیمیایی حاوی هیدروکربن ها حلال ها اسیدها و بازهای بسیار خورنده هستند. در چنین محیط هایی نفوذ حتی چند قطره از پساب به درون سفره های آب زیرزمینی می تواند جرایم سنگین زیست محیطی و فجایع جبران ناپذیر به همراه داشته باشد. از این رو احداث استخرهای صنعتی ضد اسید و مقاوم در برابر حرارت در این صنایع یک ضرورت حیاتی محسوب می شود.

کاربرد در صنایع معدنی و متالورژی سدهای باطله و حوضچه های لیچینگ

در بخش معادن به ویژه در استخراج مس طلا روی و آهن آب نقش حلال و عامل جداسازی مواد معدنی را بازی می کند. روش هایی مانند هیپ لیچینگ که در استخراج مس و طلا رایج هستند به طور مداوم با محلول های اسید سولفوریک رقیق شده و ترکیبات سیانیدی سر و کار دارند. استخرهای صنعتی در این بخش ها به عنوان حوضچه های ذخیره محلول غنی و محلول فقیر مورد استفاده قرار می گیرند. علاوه بر این مدیریت پسماند نهایی کارخانه های تغلیظ نیازمند احداث حوضچه های باطله است که باید حجم عظیمی از لجن های معدنی را بدون کوچکترین نشت یا خطر ریزش در خود نگه دارند.

نقش استخرهای صنعتی در کارخانجات فولاد و ریخته گری

صنعت فولاد نیازمند مقادیر هنگفتی آب برای خنک کاری کوره ها اسلب ها و خطوط نورد گرم است. آب خنک کاری پس از تماس با قطعات فلزی با اکسیدهای آهن ذرات معلق روغن و گریس آلوده می شود. حوضچه های ته نشینی و استخرهای صنعتی چرخه خنک کاری وظیفه دارند این سیال داغ و آلوده را در خود جا داده تا پس از عبور از فیلترها و برجهای خنک کننده مجددا به خط تولید بازگردانند. هرگونه توقف یا افت کیفیت سازه ای در این استخرها می تواند کل خط نورد را با توقف های میلیاردی مواجه کند.

کاربرد در صنایع غذایی لبنی و کشتارگاه های صنعتی

فاضلاب ناشی از صنایع تبدیلی کشاورزی کارخانجات فرآوری شیر تولید کنسرو و کشتارگاه ها دارای بار آلی به شدت بالایی است. استخرهای بی هوازی و هوادهی در تصفیه خانه های این صنایع باید بتوانند بارهای بیولوژیکی سنگین را بدون انتشار بوهای نامطبوع به مناطق مجاور و بدون تخریب دیواره ها بر اثر فعالیت میکروارگانیسم ها مدیریت کنند.

تماس با متخصصان برای مشاوره رایگان

1. آیا به دنبال ساخت یک استخر مهندسی شده با ماندگاری تضمینی برای کارخانه یا واحد صنعتی خود هستید؟برای دریافت ارزیابی فنی اولیه، برآورد شفاف هزینه‌ها و انتخاب مقرون‌به‌صرفه‌ترین سیستم عایق‌بندی، همین حالا با کارشناسان باسابقه استخر کشاورزی شیلات و صنعتی بهاران کشت و صنعت آبیار تماس حاصل نمایید تا پروژه‌تان را بر اساس به‌روزترین متدهای مهندسی روز به بهره‌برداری برسانید.

استانداردهای ساخت و موازین فنی در احداث استخرهای صنعتی

برای آنکه یک سازه صنعتی بتواند در درازمدت زیر فشار بارهای سنگین دینامیکی و استاتیکی و در مجاورت مواد شیمیایی مهاجم پایداری خود را حفظ کند اجرای دقیق مراحل بر مبنای استانداردهای روز الزامی است.

ارزیابی مکانیک خاک و ژئوتکنیک بستر پروژه

نخستین و بنیادین ترین مرحله پیش از هرگونه اقدام به خاکبرداری بررسی وضعیت ژئوتکنیک خاک منطقه است. استخرهای بزرگ صنعتی پس از آبگیری هزاران تن بار مرده را به زمین زیرین وارد می کنند. نشست نامتقارن خاک یا وجود لایه های سست و رسی با قابلیت تورم بالا می تواند باعث ترک خوردگی بتن پارگی ورق های عایق و در نهایت فروپاشی فاجعه بار سازه شود. انجام آزمایش های بارگذاری تعیین ظرفیت باربری خاک شناسایی تراز سفره های آب زیرزمینی و تعیین زاویه اصطکاک داخلی خاک از الزامات اولیه طراحی است.

طراحی شیب بندی و پایداری ترانشه ها

در استخرهای خاکی که با استفاده از لایه های ژئوسنتتیک عایق می شوند زاویه شیب دیواره ها از حساسیت بالایی برخوردار است. شیب خاکریزها باید به گونه ای محاسبه شود که تحت اثر نیروهای لغزش ناشی از وزن خاک و لایه های آب بند و حتی در شرایط زمین لرزه دچار ریزش نشود. عموما در این پروژه ها شیب های یک به دو یا یک به سه بر اساس محاسبات پایداری شیروانی ها انتخاب می شوند.

شیوه های تثبیت ترانشه ها و حفر کانال های مهار

یکی از حیاتی ترین استانداردها در عایق بندی استخرهای صنعتی با ورق های ژئوسنتتیک حفر و اجرای دقیق کانال مهار است. ورق های عایق باید در لبه بالایی ترانشه ها درون کانالی با ابعاد استاندارد قرار گرفته و با خاک متراکم و بتن مهار شوند تا در اثر وزن آب یا کشش های دمایی ناشی از انقباض و انبساط ورق دچار کشیدگی و خروج از لبه استخر نشود.

مقایسه متریال و سیستم های عایق بندی استخرهای صنعتی

انتخاب سیستم عایق بندی وابسته به بودجه شرایط دمایی و نوع سیال موجود در استخر است. دو روش اصلی شامل استخرهای بتنی و استخرهای ژئوممبران هستند.

استخرهای بتنی مسلح و ویژگی های آنها

این استخرها از بتن مسلح با عیار سیمان بالا و استفاده از افزودنی های ضد آب میکروسیلیس و روان کننده ها ساخته می شوند.

مزایا:

مقاومت عالی در برابر بارهای مکانیکی رفت و آمد ماشین آلات و توانایی اجرا در شیب های نود درجه و زمین های با محدودیت مساحت.

معایب:

هزینه ساخت بسیار سرسام آور زمان طولانی برای عمل آوری بتن احتمال بروز ترک ناشی از نشست های کوچک خاک و مقاومت پایین بتن معمولی در برابر اسیدهای قوی مگر اینکه با پوشش های پلیمری نظیر رزین های اپوکسی پلی اوره یا ونیل استر پوشانده شوند.

استخرهای پلیمری با ورق های ژئوسنتتیک

ورق های ژئوممبران پلی اتیلنی با چگالی بالا به عنوان پرکاربردترین متریال در احداث استخرهای صنعتی شناخته می شوند.

مزایا:

مقاومت بی نظیر در برابر طیف وسیعی از اسیدها بازها حلال ها و مشتقات نفتی انعطاف پذیری مناسب برای پوشش دادن نشست های موضعی خاک نفوذ ناپذیری صد در صدی مقاومت در برابر اشعه فرابنفش خورشید سرعت نصب بسیار بالا و کاهش هزینه های نهایی پروژه تا بیش از نصف نسبت به سازه های بتنی.

الزامات اجرایی:

زیرسازی ژئوممبران باید کاملا عاری از سنگ های نوک تیز و ریشه های گیاهی باشد و برای حفاظت بیشتر ورق حتما از یک لایه منسوج نبافته به نام ژئوتکستایل در زیر آن استفاده شود.

مراحل گام به گام اجرای یک پروژه استخر صنعتی استاندارد

برای تضمین عملکرد بدون نقص و بدون نشتی مراحل اجرایی باید با وسواس مهندسی بالا پیاده سازی شوند:

مرحله اول نقشه برداری و طراحی پلان هیدرولیکی

ابتدا نقشه های توپوگرافی تهیه می شود و حجم آبگیری بر اساس دبی ورودی و خروجی تعیین می گردد. مسیرهای سرریز کانال های انتقال لوله گذاری های زیربستر و ورودی ها و خروجی های فرآیندی جانمایی می شوند.

مرحله دوم خاکبرداری خاکریزی و تراکم بستر

خاکبرداری بر اساس کدهای ارتفاعی مهندسی انجام می گیرد. بستر استخر در لایه های متوالی سی سانتی متری با افزودن رطوبت بهینه با غلتک های سنگین تا تراکم بالای نود و پنج درصد پروکتور متراکم می شود تا زمینه هرگونه نشست بعدی از بین برود.

مرحله سوم نصب لایه های ژئوتکستایل و ژئوممبران

پس از پاکسازی بستر ژئوتکستایل های محافظ با وزن گرمی متناسب پهن می شوند. سپس رول های ژئوممبران به دقت گسترده شده و به وسیله دستگاه های جوش اتوماتیک گوه داغ دو کاناله به یکدیگر جوش داده می شوند. وجود کانال هوا در میان خطوط جوش امکان تست نشتی با فشار باد را فراهم می کند.

مرحله چهارم تست و بازرسی جوش ها

کلیه خطوط جوش به صورت صد در صدی تحت آزمایش های غیرمخرب مانند تست فشار هوا و تست خلا با جعبه خلا قرار می گیرند تا از هوابند و آب بند بودن تمامی پیوندها اطمینان کامل حاصل گردد.

مرحله پنجم لوله گذاری و اجرای ابنیه ورودی و خروجی

نقطه اتصال ورق های پلیمری به لوله های فلزی یا بتنی ورودی و خروجی نیازمند اتصالات خاص مانند استفاده از فلنج های ضد زنگ لاستیک های آب بند نئوپرن و جوش های اکستروژن دستی است تا امکان نشت از محل اتصالات صلب به صفر برسد.

نگهداری و بازرسی دوره ای استخرهای صنعتی

حتی اصولی ترین سازه ها نیز در صورت عدم نگهداری صحیح و پایش های دوره ای ممکن است پس از گذشت چند سال با آسیب های ساختاری روبرو شوند. بازرسی های دوره ای استخرهای صنعتی شامل پایش وضعیت دیواره ها بررسی علائم پف کردگی یا تاول زدگی ناشی از تجمع گاز یا آب در زیر ورق و کنترل عملکرد سیستم های لوله کشی تخلیه گاز و زهکشی کف است.

همچنین در مواردی که پساب های غلیظ در استخر ته نشین می شوند لجن روبی باید با روش هایی صورت گیرد که چنگک ها یا لبه های لودر و تجهیزات مکنده با لایه های محافظ و عایق کف استخر برخورد نکنند. تعیین حریم ایمنی فنس کشی های استاندارد صنعتی و نصب تجهیزات نجات غریق و علائم هشدار دهنده در پیرامون محوطه استخر از دیگر ملزومات حیاتی مدیریت ایمنی در مجتمع های تولیدی به شمار می رود.

گام نهایی برای آغاز پروژه شما

اجرای استخرهای ذخیره سازی در شهرک های صنعتی نیازمند نظارت مهندسین مجرب و آگاهی دقیق از مقررات سخت گیرانه سازمان حفاظت محیط زیست است. بروز کوچکترین اشتباه در زیرسازی شیب بندی یا کیفیت جوشکاری ورق ها می تواند علاوه بر تحمیل خسارات مالی سنگین خط تولید کارخانه شما را متوقف نماید.
