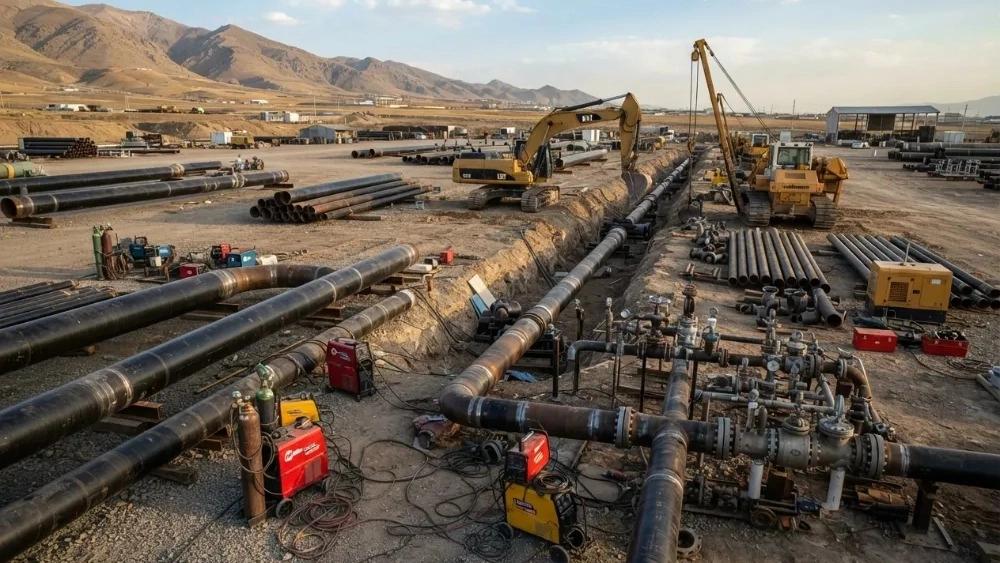

اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج؛ صفر تا صد مراحل

شهر کرج به عنوان یکی از قطب های بزرگ صنعتی، مسکونی و کشاورزی کشور، رشد ساخت و ساز و توسعه صنعتی چشمگیری را پشت سر می گذارد. با گسترش شهرک های صنعتی متعدد مانند سیمین دشت، اشتهارد، بهارستان و سپهر و همچنین رشد مجتمع های ساختمانی، تجاری و باغ ویلاها در مناطق مختلف البرز از جمله مهرشهر، کردان، سهیلیه و گوهردشت، نیاز مبرم به تامین سوخت پایدار و ایمن احساس می شود. اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج یکی از تخصصی ترین و حساس ترین فرآیندهای مهندسی و تاسیساتی است که کوچک ترین سهل انگاری در مراحل طراحی، متریال گذاری، جوشکاری و تست آن می تواند حوادث جبران ناپذیر و خسارات مالی و جانی عظیمی را در پی داشته باشد.

انتقال و توزیع گاز طبیعی بر اساس استانداردهای شرکت ملی گاز ایران و مقررات ملی ساختمان مبحث هفدهم، نیازمند دانش فنی، تجهیزات مدرن و تجربه بالای تیم های اجرایی است. گازرسانی به پروژه های مختلف شهری، روستایی، گلخانه ها، کارخانجات و کارگاه های تولیدی در کرج باید مطابق شرایط توپوگرافی، اقلیمی، جنس خاک و فشار کاری شبکه بالادست انجام شود. در این مقاله جامع، تمامی ابعاد اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج را از طراحی و انتخاب لوله تا تست های پایانی و اخذ تاییدیه های رسمی بررسی می کنیم تا تصمیم گیری هوشمندانه و مطمئنی برای پروژه گازرسانی خود داشته باشید.

تفاوت خطوط انتقال گاز فشار قوی و ضعیف چیست؟

برای درک صحیح نحوه اجرای پروژه ها، ابتدا باید تفاوت های ساختاری و کاربردی میان شبکه های فشار قوی و شبکه های فشار ضعیف را بشناسیم. این تفاوت در مقدار پوند بر اینچ مربع یا همان پی اس آی (PSI) تعریف می شود.

خطوط گاز فشار قوی (فشارهای بالا و متوسط)

این خطوط وظیفه دارند حجم وسیعی از گاز را از مبادی اصلی و خطوط سراسری به ایستگاه های تقلیل فشار، ورودی شهرها، شهرک های صنعتی بزرگ و صنایع پرمصرف مانند کارخانجات فولاد، آجرپزی، نیروگاه ها و صنایع پتروشیمی منتقل کنند. فشار کاری در این خطوط معمولا از شصت پی اس آی شروع شده و تا دویست و پنجاه پی اس آی و حتی هزار پی اس آی در خطوط تغذیه اصلی سراسری می رسد. اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج برای صنایع و کارخانه های اطراف اتوبان تهران کرج و مناطق صنعتی نیازمند لوله های کربن استیل مانیسمان (بدون درز) یا درز مخفی با رده های فشاری بالا (رده چهل و هشتاد) و اتصالات فولادی فورج شده است که تمام جوش ها باید تحت آزمایش های غیرمخرب رادیوگرافی (آر تی) و اولتراسونیک (یو تی) قرار گیرند.

خطوط گاز فشار ضعیف (شبکه های توزیع شهری و خانگی)

خطوط فشار ضعیف همان لوله کشی هایی هستند که بعد از ایستگاه های تقلیل فشار شهری (سی جی اس و تی بی اس) و رگلاتورهای محلی، گاز را با فشار تقریبی یک چهارم پی اس آی (معادل حدود هفده و هشت دهم میلی بار) یا حداکثر دو پی اس آی به مصرف کننده نهایی، یعنی منازل، مغازه ها، واحدهای تجاری و کارگاه های کوچک هدایت می کنند. اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج در بخش فشار ضعیف با لوله های درزدار استاندارد گازی مثل لوله های سپاهان، سپنتا یا ساوه و اتصالات جوشی استاندارد انجام می گیرد و سیستم بازرسی آن زیر نظر مستقیم مهندسان ناظر سازمان نظام مهندسی ساختمان استان البرز و بازرسان شرکت گاز استان البرز انجام می شود.

استانداردها و مقررات فنی در اجرای خطوط انتقال گاز در کرج

رعایت مقررات ایمنی در پروژه های گازرسانی غیرقابل چشم پوشی است. در هنگام اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج باید چندین دستورالعمل کلیدی به صورت مو به مو رعایت شوند:

1. مبحث هفدهم مقررات ملی ساختمان: این سند مرجع اصلی لوله کشی گاز طبیعی برای ساختمان ها و فضاهای بسته و نیمه باز است. در این استاندارد تمامی ضوابط مربوط به قطر لوله، شیب بندی، مسیرهای عبوری، دودکش ها، سیستم های تهویه و فواصل مجاز از کابل ها و لوله های تاسیساتی دیگر به روشنی بیان شده است.
2. استانداردهای ای پی آی و آی جی اس: استانداردهای شرکت ملی گاز ایران و انجمن نفت آمریکا (آی جی اس و ای پی آی) مبنای اصلی خطوط فشار قوی، تغذیه، ایستگاه های تقلیل فشار و انشعابات صنعتی هستند.
3. استانداردهای حفاظت کاتدی: در خطوط فولادی مدفون در خاک کرج، به ویژه در مناطقی که خاک رطوبت بالایی دارد یا خورنده است، حفاظت لوله ها در برابر زنگ زدگی از طریق نوارپیچی پرایمر و سرد/گرم و همچنین اتصال به آندهای فداشونده ضروری است.

مراحل گام به گام اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج

اجرای این خطوط یک روند مشخص و سلسله مراتبی دارد که باید تحت نظارت مهندسین مجرب صورت گیرد:

مرحله اول: نقشه برداری، برآورد بار و طراحی مهندسی

در شروع کار، مهندسان مکانیک و طراحان گازرسانی با حضور در محل پروژه در کرج، متراژ، پستی و بلندی مسیر، میزان نیاز گازی واحدها بر حسب متر مکعب بر ساعت و موانع شهری یا طبیعی را بررسی می کنند. سپس نقشه های ایزومتریک و پلان خطوط ترسیم شده و بر اساس محاسبات افت فشار، سایز دقیق لوله ها تعیین می گردد.

مرحله دوم: خاکبرداری، کانال کنی و بسترسازی

برای خطوط زمینی و مدفون، ترانشه ها با عمق و عرض استاندارد حفر می شوند. خاکبرداری باید با دقت کامل انجام شود تا به دیگر زیرساخت های شهری مانند کابل های فیبر نوری، برق، لوله های آب و فاضلاب آسیبی وارد نشود. پس از حفر کانال، یک لایه ماسه بادی نرم در کف کانال ریخته می شود تا از آسیب لوله در اثر تماس با قلوه سنگ ها جلوگیری به عمل آید.

مرحله سوم: عملیات لوله کشی، فیتاپ و جوشکاری استاندارد

لوله ها و اتصالات پس از انتقال به محل کارگاه آماده سازی می شوند. پخ زدن سر لوله ها، تمیزکاری و فیتاپ دقیق انجام می پذیرد. جوشکاری لوله های گاز حساس ترین بخش کار است. در خطوط فشار ضعیف از جوشکاری الکترود دستی استاندارد (فرآیند اس ام ای دبلیو با الکترودهای ای شصت و سیزده و ای هفتاد و هجده) و در خطوط فشار قوی از روش های جوش نفوذی تیگ و الکترودهای مخصوص خطوط لوله مثل ای شصت و ده و ای هشتاد و هجده استفاده می شود. جوشکاران حتما باید دارای گواهینامه صلاحیت معتبر و کد جوش اختصاصی باشند.

مرحله چهارم: نوارپیچی، عایق کاری و حفاظت در برابر خوردگی

لوله های مدفون ابتدا تمیز شده، با پرایمرهای قیری یا پلیمری پوشش داده می شوند و سپس نوارهای محافظتی خط لوله با همپوشانی پنجاه درصدی به دور لوله پیچیده می شوند تا خط لوله در برابر رطوبت و نمک های خاک مقاوم شود.

مرحله پنجم: تست های غیرمخرب و آزمایش فشار و نشتی

پس از پایان عملیات جوشکاری، در خطوط فشار قوی، درصدی از جوش ها بر اساس استاندارد پروژه تحت آزمایش رادیوگرافی و تفسیر فیلم قرار می گیرند. سپس کل مدار لوله کشی تحت تست مقاومت و نشتی با فشار هوا یا گاز بی اثر (نیتروژن) یا آب (هیدروتست برای خطوط بزرگ) در فشاری بالاتر از فشار کاری قرار می گیرد تا از عدم وجود کوچک ترین نشتی اطمینان کامل حاصل گردد.

مرحله ششم: تاییدیه نهایی، تزریق گاز و راه اندازی

پس از ثبت نتایج تست و تایید مهندس ناظر و بازرس شرکت گاز، خط لوله به شبکه اصلی وصل شده و گاز طبیعی به آرامی به درون خط تزریق و هواگیری انجام می گیرد.

ضرورت انتخاب مجری متخصص و معرفی شرکت جهان آیدین جوش

با توجه به حساسیت فوق العاده و خطرات بالقوه انتقال گاز طبیعی، سپردن پروژه به افراد متفرقه یا پیمانکاران فاقد صلاحیت فنی، نه تنها ریسک انفجار و خسارت را افزایش می دهد، بلکه باعث رد شدن پروژه توسط بازرسان نظام مهندسی و شرکت گاز استان البرز می شود. انتخاب یک پیمانکار رسمی و مجاز، ضامن دریافت تاییدیه بدون اتلاف وقت و با کمترین هزینه دوباره کاری است.

در همین راستا، شرکت جهان آیدین جوش با سال ها تجربه درخشان در زمینه طراحی، مهندسی و اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج و سایر نقاط کشور، به عنوان یکی از نام های مورد اعتماد صنعت تاسیسات شناخته می شود. این مجموعه فنی مهندسی با بهره گیری از جوشکاران کد دار و بین المللی، تجهیزات به روز هیدروتست، تست آر تی و دستگاه های مدرن جوشکاری و برشکاری، اجرای خطوط گازرسانی کارخانجات، شهرک های ویلایی، گلخانه ها و ساختمان های بزرگ استان البرز را با بالاترین کیفیت و در تطابق کامل با استانداردهای ملی گاز انجام می دهد. اگر برای پروژه صنعتی یا مسکونی خود نیازمند مشاوره تخصصی، بازدید میدانی رایگان یا برآورد هزینه هستید، می توانید همین حالا با کارشناسان فنی شرکت جهان آیدین جوش تماس بگیرید تا مسیر گازرسانی پروژه خود را با اطمینان خاطر طی کنید.

عوامل موثر بر هزینه اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج

برآورد هزینه های مالی یکی از مهم ترین دغدغه های کارفرمایان و مدیران پروژه است. پارامترهای گوناگونی بر قیمت نهایی پروژه تاثیر مستقیم دارند:

• رده فشاری خط و نوع لوله: مسلما هزینه خرید لوله مانیسمان رده چهل یا رده هشتاد همراه با اتصالات فولادی فشار قوی بسیار بیشتر از لوله های درزدار سبک ساختمانی است.
• طول مسیر و قطر نامی لوله: هر چه متراژ لوله کشی و سایز لوله ها افزایش یابد، حجم متریال، میزان الکترود مصرفی و زمان عملیات بالا رفته و هزینه کل بیشتر می شود.
• شرایط جغرافیایی و جنس زمین: وجود موانعی چون خاک های سنگی سخت، تقاطع با اتوبان ها و جاده های آسفالته که نیاز به بورینگ یا حفاری مکانیزه دارند، هزینه ترانشه کنی را افزایش می دهد.
• آزمایش های کیفی: هزینه تست های رادیوگرافی پرتونگاری و بازرسی فنی شخص ثالث برای خطوط فشار قوی بخشی از فاکتور هزینه ای پروژه است.
• نصب تجهیزات جانبی: در خطوط فشار قوی، احداث حوضچه های بتنی، نصب شیرآلات قطع اضطراری، سنسورها، رگلاتورها و ساخت ایستگاه تقلیل فشار مبالغ جداگانه ای دارند.

چالش های اجرای خط لوله گاز در مناطق مسکونی و صنعتی کرج

اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج به دلیل بافت ناهمگون و ترکیب فضاهای مسکونی قدیمی با مناطق صنعتی نوظهور، چالش های اجرایی خاص خود را دارد. در مناطقی مانند کمالشهر، گلشهر و حصارک وجود لوله کشی های قدیمی، تراکم کابل های برق زیرزمینی و بافت فشرده خیابان ها، نیاز به دقت بسیار در حفاری دستی دارد تا آسیبی به شریان های حیاتی وارد نگردد.

از سوی دیگر، در مناطق باغ شهری مانند زیبادشت، چهارباغ و تهراندشت، اخذ مجوزهای عبور لوله از حریم زمین های مجاور، بستر سازی ایمن در خاک های ماسه ای و زراعی و جلوگیری از فرسودگی لوله بر اثر رطوبت بالای زمین های کشاورزی از مسائل فنی مهم به شمار می آیند که نیازمند پیش بینی راهکارهای مهندسی دقیق و استفاده از لوله های عایق دار پلی اتیلن یا فولادی با روکش های سنگین است.

اهمیت بازرسی دوره ای و نگهداری خطوط لوله گاز

پس از تکمیل موفقیت آمیز پروژه اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج، کارفرما نباید عملیات نگهداری را فراموش کند. سیستم های خط لوله گاز نیازمند پایش مستمر هستند. بررسی منظم ولتاژهای کاتدی در ایستگاه های تست، بررسی شیرهای تخلیه و قطع کن، اطمینان از عملکرد صحیح رگلاتورها و نشت یابی دوره ای با دستگاه های دتکتور فوق حساس گاز می تواند از بروز هرگونه پوسیدگی تدریجی یا نشتی های خطرناک جلوگیری کند. کارخانه ها و برج های بزرگ در کرج بهتر است با شرکت های مجاز نگهداری تاسیسات، قراردادهای بازدید منظم منعقد نمایند تا امنیت کارکنان و ساکنان تضمین شود.

جمع بندی و گام بعدی شما

اجرای خطوط انتقال گاز فشار قوی و ضعیف در کرج نیازمند تلفیق هنر مهندسی، دقت اجرایی، متریال درجه یک و تعهد کامل به استانداردهای بین المللی و ملی است. غفلت از هر یک از مراحل نقشه برداری، تست فشار، جوشکاری و عایق بندی می تواند پیامدهای جبران ناپذیری داشته باشد. اگر قصد توسعه تاسیسات گازی کارخانه خود را دارید، یا نیازمند شبکه گذاری گاز برای ویلاها، گلخانه ها، مجتمع ها و شهرک های صنعتی استان البرز هستید، بهتر است کار را به مهندسان باسابقه بسپارید.

تیم متخصص شرکت جهان آیدین جوش آماده است تا از مرحله نقشه کشی و اخذ تاییدیه های اداری تا خرید لوله های استاندارد، جوشکاری حرفه ای و راه اندازی نهایی در کنار شما باشد. جهت دریافت مشاوره تخصصی رایگان، استعلام قیمت لوله کشی گاز و برآورد زمان بندی پروژه خود، همین حالا با کارشناسان شرکت جهان آیدین جوش تماس بگیرید و از تجربه یک همکاری ایمن و بی دغدغه بهره مند شوید.
