قالب بتن ستون و دیوار بتنی برای پروژه‌های عمرانی

اجرای سازه های بتنی یکی از حساس ترین مراحل در ساخت و ساز مدرن است. در میان تمام اجزای یک سازه، ستون ها به عنوان المان های باربر عمودی و دیوارها به عنوان عناصر برشی و حائل، نقشی اساسی در پایداری، مقاومت در برابر زلزله و طول عمر بنا ایفا می کنند. برای دستیابی به بتنی متراکم، مستحکم و با سطحی صاف و یکدست، انتخاب اصولی قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی یک ضرورت انکار ناپذیر به شمار می رود. استفاده از تجهیزات استاندارد قالب بندی نه تنها خطاهای اجرایی را به حداقل می رساند، بلکه سرعت عملیات بتن ریزی را به شکل چشمگیری افزایش می دهد.

قالب بندی بتن مرحله ای است که شکل هندسی، تراز و کیفیت ظاهری سازه را تعیین می کند. اگر در انتخاب قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی دقت کافی اعمال نشود، خسارات جبران ناپذیری نظیر شکم دادگی دیوارها، پیچیدگی ستون ها، خروج از شاقول و در نهایت افت مقاومت نهایی سازه رخ خواهد داد. برای مهندسان، پیمانکاران و مجریان ساختمانی، دسترسی به قالبی مقاوم با اتصالات محکم و بدون درز اهمیت فوق العاده ای دارد تا شیره بتن خارج نشود و کرمو شدگی به وجود نیاید. شرکت پویا صنعت اصفهان به عنوان یکی از تولید کنندگان با سابقه و معتبر قالب های فلزی، با تکیه بر دانش فنی روز و استفاده از مرغوب ترین ورق های فولادی، پاسخی استاندارد و ماندگار به این دغدغه داده است.

انتخاب صحیح قالب مدولار فلزی به مجریان اجازه می دهد که با یک سرمایه گذاری هوشمندانه، از این قالب ها در صدها مرحله بتن ریزی با ابعاد متنوع بهره برداری کنند. این امر هزینه های نهایی پروژه را کاهش می دهد و بهره وری کارگاه را به حداکثر می رساند. در ادامه این مقاله، مشخصات فنی، روش های اجرا، محاسبات بار جانبی، نکات ایمنی و عوامل تاثیرگذار بر قیمت قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی را با جزئیات کامل بررسی خواهیم کرد.

انواع قالب بتن ستون در پروژه های ساختمانی و عمرانی

ستون های بتنی وظیفه انتقال بارهای فشاری طبقات به فونداسیون را بر عهده دارند. این ستون ها در مقاطع مختلفی نظیر مربع، مستطیل، دایره و چند ضلعی طراحی و اجرا می شوند. متناسب با این اشکال، قالب بتن ستون به دسته های گوناگونی تقسیم می شود که هر کدام ویژگی های اجرایی ویژه ای دارند:

1. قالب ستون مدولار (مربعی و مستطیلی):

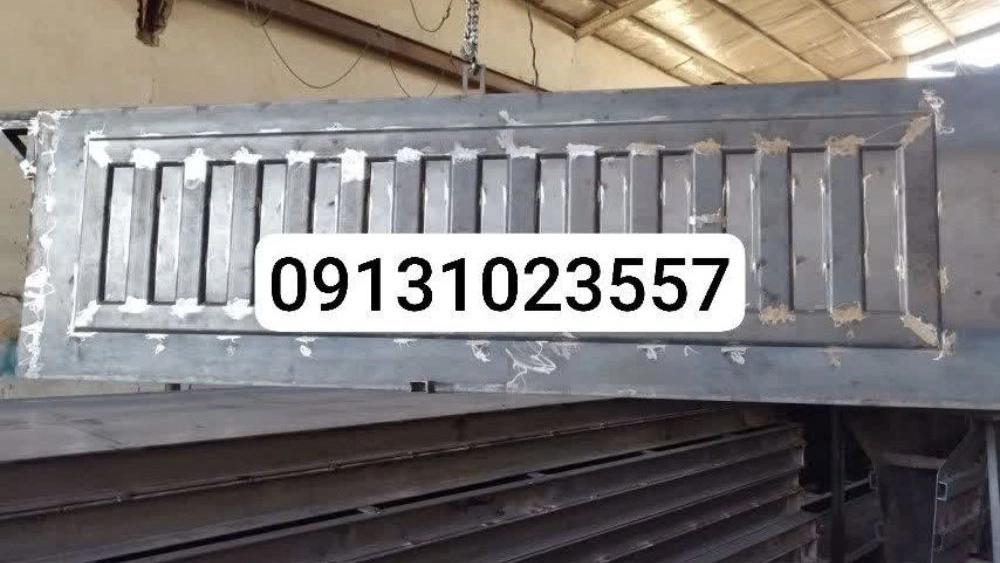

پرکاربردترین نوع قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی، پنل های مدولار فولادی هستند. این پنل ها با عرض های متداول ۱۰ تا ۵۰ سانتی متر و طول های ۱، ۱.۵ و ۲ متر ساخته می شوند. برای مونتاژ قالب ستون، این پنل ها به کمک پین و گوه، نبشی پانچ شده و کنج های بیرونی و درونی به یکدیگر متصل می گردند. مزیت بزرگ این روش، امکان تغییر ابعاد مقطع ستون در طبقات مختلف با جابجایی یا کم و زیاد کردن پنل ها است.

1. قالب گرد یا مدور ستون:

در بسیاری از پل ها، سوله ها و بناهای خاص معماری، ستون های دایره ای به کار گرفته می شوند. قالب بندی ستون های گرد نیازمند پنل های قوسی سفارشی است که به طور معمول به شکل دو نیم دایره یا چند قطاع ساخته می شوند و توسط کلمپ یا پیچ و مهره به هم چفت می گردند. کارخانه پویا صنعت اصفهان این قالب ها را با نورد دقیق ورق فولادی بدون خط و خش و با دقتی بی نظیر به ابعاد درخواستی تولید می کند تا بتن پایانی کاملا اکسپوز و بدون اعوجاج باشد.

1. قالب ستون با ارتفاع های بالا (ستون های خاص و سوله ای):

در پروژه های صنعتی و دهانه های بزرگ با ارتفاع بیش از ۴ متر، بتن ریزی در یک مرحله نیازمند مهاربندی فوق العاده قدرتمند است. در این حالت استفاده از پشت بندهای ناودانی دوبل، کمربندهای مهار کننده و داربست های مثلثی یا چکشی برای جلوگیری از دویدگی و ناشاقولی ستون اجتناب ناپذیر است.

ویژگی ها و نقش قالب دیوار بتنی در مهار بارهای جانبی

دیوارهای بتنی در پروژه های عمرانی انواع متعددی دارند؛ از جمله دیوارهای برشی برای مقابله با نیروهای زلزله و باد، دیوارهای حائل در گودبرداری ها و طبقات زیرزمین، و دیوارهای آب بند در تصفیه خانه ها، مخازن آب و استخرها. به دلیل گستردگی ابعاد و ارتفاع زیاد، فشار هیدرواستاتیکی جانبی بتن خیس در دیوارها به مراتب بیشتر از ستون ها است.

به همین دلیل، قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی باید توانایی بالایی در تحمل بارهای ناشی از بتن ریزی و ویبره زدن داشته باشد. در صورت ضعیف بودن رویه قالب، کم بودن جوش های لبه یا عدم به کارگیری بست های مقاوم، بتن دیوار اصطلاحا دچار شکم دادگی می شود که رفع آن پس از گیرش اولیه، هزینه های گزاف تخریب یا اصلاح را به دنبال خواهد داشت.

قالب های دیوار بتنی تولید شده در پویا صنعت اصفهان با تسمه های تقویتی پیرامونی و نشیمنگاه های مستحکم برای عبور بلت طراحی می شوند. وجود این استحکامات تضمین می کند که سازه حتی زیر فشار شدید پمپاژ سریع بتن دچار تغییر شکل نشود. دیوارهای بتنی به دو صورت یک طرفه و دو طرفه قالب بندی می شوند:

• دیوار دو طرفه: در این روش دو ردیف قالب روبه روی هم قرار می گیرند و به کمک بلت های تمام رزوه، میان بولت های آب بند و مهره های خروسکی در فاصله معین تثبیت می شوند.
• دیوار یک طرفه: زمانی که دیوار در کنار ترانشه خاکی، دیوار همسایه یا صخره قرار دارد، امکان عبور بلت وجود ندارد. در این شرایط از سیستم براکت، انکربولت و سولجر استفاده می شود تا کل نیروی افقی بتن مهار گردد.

مزایای کاربرد قالب های فلزی در مقایسه با قالب های چوبی و پلیمری

در گذشته نه چندان دور استفاده از تخته، چهارتراش و پلی وود برای قالب بندی بتن بسیار رایج بود و اخیرا نیز قالب های پلیمری به بازار معرفی شده اند. با این حال در بررسی های فنی و اقتصادی در ابعاد کلان، قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی از جنس فولاد همچنان بدون رقیب است. دلایل این برتری عبارتند از:

• تعداد دفعات استفاده بسیار بالا (تکرار پذیری): قالب های فلزی با کیفیت مرغوب می توانند بیش از ۳۰۰ تا ۴۰۰ بار در بتن ریزی ها مورد استفاده قرار گیرند، در حالی که تخته های چوبی پس از چند مرحله مستهلک و غیر قابل استفاده می شوند.
• استحکام مکانیکی فوق العاده: فولاد تغییر شکل الاستیک و پلاستیک بسیار پایینی در برابر ضربه، ارتعاشات دستگاه ویبراتور و وزن سنگین بتن تازه دارد.
• مقاومت در برابر شرایط محیطی: در هوای بارانی، آفتاب سوزان یا شرایط کارگاهی خشن، پنل های فولادی تغییر ابعاد نمی دهند و آب بتن را جذب نمی کنند.
• ارزش بازیافت و اسقاط بالا: حتی پس از سال ها استهلاک شدید، قالب فلزی به عنوان ضایعات فولادی دارای ارزش نقدی قابل توجهی است، در حالی که چوب فرسوده ارزش بازیافتی ندارد.
• صرفه اقتصادی بلند مدت: اگر چه هزینه اولیه خرید قالب های فلزی ممکن است بالاتر به نظر برسد، اما با تقسیم هزینه بر تعداد چرخه های بتن ریزی، هزینه تمام شده هر متر مربع قالب بندی به شدت کاهش می یابد.

طراحی و اجزای سیستم قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی

یک سیستم قالب بندی فقط متشکل از صفحات فلزی نیست، بلکه مجموعه ای از اتصالات، نگهدارنده ها و مهارها است که یک ساختار یکپارچه و صلب را تشکیل می دهند. کارایی قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی به هماهنگی این اجزا وابسته است:

1. پنل های مدولار: بدنه اصلی قالب با ورق های فولادی ۳ میل استاندارد و لبه های تسمه ای یا خم کاری شده.
2. پین و گوه: قطعات فولادی گوه ای شکل که سریع ترین و ایمن ترین راه برای اتصال پنل های مجاور به یکدیگر به شمار می روند.
3. نبشی صفر و کنج های درونی و بیرونی: جهت اتصال دو سطح عمود بر هم در گوشه های ستون و زاویه های دیوار.
4. بلت و مهره خروسکی (بلت عصایی و بلت تمام رزوه): میله های مقاوم فولادی برای متصل نگه داشتن دو جدار روبه روی دیوار بتنی تحت فشار هیدرواستاتیکی.
5. میان بولت های آب بند (چدنی و فنری): مورد استفاده در دیوارهای بتنی مخازن آب، استخرها و زیرزمین ها برای جلوگیری از نفوذ آب پس از باز کردن قالب ها.
6. لوله داربستی و واشر کاس: به عنوان پشت بند افقی برای یکپارچه سازی پنل ها و توزیع متوازن بار.
7. سولجر (Soldier): المان های عمودی پر قدرت ناودانی شکل که برای تقویت پشت بندها در دیوارهای با ارتفاع بیش از ۳ متر به کار می روند.
8. جک های شاقول کننده و مهاربندهای مورب: تنظیم کننده نهایی زاویه ستون و دیوار نسبت به خط شاقول و ممانعت از حرکت جانبی هنگام بتن ریزی.

طراحی دقیق و تلرانس ساخت پایین این قطعات در کارخانه پویا صنعت اصفهان تضمین می کند که هیچ گونه لقی و درز در سازه به وجود نیاید و عملیات نصب با حداقل زمان و نیروی انسانی صورت گیرد.

1. برای دریافت مشاوره تخصصی، کاتالوگ ابعاد و استعلام قیمت به روز انواع قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی، هم اکنون با کارشناسان فنی پویا صنعت اصفهان تماس بگیرید تا بهترین سیستم متناسب با نقشه های سازه شما با پایین ترین قیمت رقابتی برآورد و ارسال شود.

اصول و مراحل گام به گام نصب قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی

اجرای بدون نقص سازه های بتنی نیازمند رعایت ترتیب و استانداردهای مشخص کارگاهی است. در ادامه مراحل گام به گام مونتاژ قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی تشریح شده است:

مرحله اول: تمیز کاری و روغن کاری قالب ها

قبل از شروع عملیات، سطح تماس قالب ها با بتن باید از هر گونه پلیسه، زنگ زدگی و بقایای بتن قبلی پاکسازی شود. سپس از روغن قالب پایه معدنی با کیفیت استفاده می شود. روغن کاری غیراستاندارد با گازوئیل یا روغن سوخته موجب چرب شدن میلگردها، تغییر رنگ بتن و ممانعت از چسبندگی ملات های نازک کاری بعدی می شود.

مرحله دوم: خط کشی و نصب رامکا (پاشنه بتنی یا میلگردی)

رامکا المانی است که محدوده دقیق بیرونی ستون یا دیوار را بر روی فونداسیون یا سقف بتنی مشخص می کند. قالب ها مستقیما به تکیه گاه رامکا تکیه داده می شوند تا ستون یا دیوار از محل محور اصلی خود خارج نشود.

مرحله سوم: جایگذاری میلگردها و اسپیسرها

پیش از بستن قالب ها، باید میلگردهای طولی و خاموت ها بررسی شوند. نصب اسپیسرهای پلاستیکی بتن برای تامین پوشش بتنی استاندارد (کاور میلگرد) ضروری است تا میلگردها به جدار قالب نچسبند و در معرض زنگ زدگی قرار نگیرند.

مرحله چهارم: مونتاژ پنل ها و تعبیه بازشوها

پنل های قالب بتن ستون و دیوار به ترتیب مونتاژ شده و با پین و گوه تثبیت می شوند. در صورت وجود لوله های تاسیساتی، داکت ها یا بازشوی در و پنجره در دیوار، فریم های مسدود کننده باید دقیقا در جای خود قرار گیرند.

مرحله پنجم: نصب پشت بندها و مهارها

لوله های داربستی به شکل افقی و سولجرها به شکل عمودی در فواصل محاسبه شده نصب می شوند. سپس بلت ها از میان سوراخ های تعبیه شده عبور کرده و با واشر کاس و مهره خروسکی به اندازه کافی سفت می گردند تا در زمان بتن ریزی لق نشوند.

مرحله ششم: شاقول کردن و تراز نهایی

به کمک جک های دو پیچ شاقول کننده و شاقول های دستی یا ترازهای لیزری، ستون و دیوار در دو محور متعامد به دقت تراز می شوند. در انتها با بتن ریزی لایه به لایه و کنترل تراکم با ویبراتور، عملیات خاتمه می یابد.

نکات ایمنی و استانداردهای قالب برداری سازه های بتنی

قالب برداری پیش از موعد یا بدون رعایت ملاحظات ایمنی می تواند صدمات جبران ناپذیری به مقاومت بتن و ایمنی کارگران وارد سازد. مطابق مبحث نهم مقررات ملی ساختمان:

• قالب های ستون و دیوارهای عمودی به دلیل اینکه فقط بار جانبی را تحمل می کنند، پس از رسیدن مقاومت فشاری بتن به حداقل ۲.۵ تا ۵ مگاپاسکال (معمولا بین ۲۴ تا ۴۸ ساعت بسته به دمای محیط و نوع سیمان) قابل باز شدن هستند.
• هنگام جداسازی قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی، نباید از دیلم های نوک تیز یا چکش های سنگین استفاده شود، زیرا لبه های بتن تازه دچار لب پریدگی می گردد و به رنگ و کیفیت پنل های فلزی نیز آسیب می رسد.
• کارگران موظف به استفاده از کلاه ایمنی، کفش کار مجهز و کمربند ایمنی در ارتفاع هستند. در بادهای شدید یا طوفان باید عملیات قالب بندی در ترازهای بالای ساختمانی متوقف گردد.

عوامل موثر بر قیمت و هزینه خرید قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی

پیمانکاران و کارفرمایان همواره به دنبال بهینه سازی هزینه های اجرایی خود هستند. قیمت قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی تحت تاثیر چند فاکتور کلیدی تعیین می شود:

1. کیفیت و ضخامت ورق فولادی:

بزرگ ترین سهم از قیمت قالب مربوط به قیمت روز ورق فولادی در بازار است. ورق های گرم نوردیده بدون موج و با ضخامت واقعی ۳ میلی متر تولید کارخانجات معتبر، قیمت بالاتری نسبت به ورق های متفرقه یا ضخامت های نامتعارف دارند اما طول عمر آن ها چندین برابر است.

1. نوع لبه ها و شیوه جوشکاری:

قالب های تولید شده با لبه های تسمه ای فابریک یا خم های دقیق با دستگاه های پیشرفته سی ان سی، درزگیری بی نقصی دارند. نوع جوشکاری (جوش تحت گاز محافظ نظیر سی او دو) مقاومت اتصالات را بالا می برد و از شکستگی در شرایط بتن ریزی سنگین جلوگیری می کند.

1. سفارشی سازی و ابعاد خاص:

قالب های استاندارد مدولار دارای ابعاد تعریف شده هستند و خط تولید روتین دارند؛ در حالی که قالب های منحنی، قالب های ستون پل، دیوارهای کمانی یا قالب های بالا رونده نیازمند طراحی مهندسی، شابلون سازی و قالب سازی اختصاصی بوده و هزینه تولید بیشتری خواهند داشت.

1. خرید مستقیم از تولید کننده در برابر واسطه ها:

خرید بدون واسطه از کارخانجات معتبری مثل پویا صنعت اصفهان این امکان را می دهد که هزینه های دلالی، انبارداری های واسطه ای و سودهای مکرر حذف شود و قالب با نازل ترین قیمت به دست مشتری در سراسر کشور برسد.

چرا پویا صنعت اصفهان انتخابی مطمئن برای مجریان و پیمانکاران است؟

پویا صنعت اصفهان سال هاست که در زمینه ساخت تجهیزات قالب بندی بتن، جک های سقفی، داربست های مدولار و اتصالات قالب بندی فعالیت می کند و به عنوان نامی مورد اعتماد در پروژه های عمرانی استان های مختلف از جمله تهران، اصفهان، شیراز، مشهد، خوزستان و تبریز شناخته می شود. مزایای رقابتی این واحد تولیدی عبارتند از:

• تضمین کیفیت متریال: استفاده انحصاری از ورق های مرغوب استاندارد بدون موج و پوسیدگی.
• دقت ابعادی فوق العاده: استفاده از خطوط برشکاری لیزری و دستگاه های فرم دهی پیشرفته برای ساخت پنل هایی با زاویه های گونیای دقیق، بدون کوچک ترین ناترازی.
• تنوع کامل سبد محصولات: از پنل های مدولار، کنج های داخلی و خارجی، قالب ستون گرد، سولجر، جک و پین و گوه تا کلیه ملزومات اتصالات تخصصی.
• مشاوره مهندسی رایگان: تیم فنی پویا صنعت اصفهان نقشه های سازه شما را به رایگان آنالیز کرده و بهینه ترین متراژ قالب و اتصالات مورد نیاز را برآورد می کند تا از خرید اقلام مازاد جلوگیری شود.
• ارسال سریع و مطمئن: توان تولید بالا و تحویل در اسرع وقت به تمام نقاط ایران با باربری های معتبر و بسته بندی استاندارد.

نتیجه گیری و خرید با اطمینان

موفقیت یک پروژه ساختمانی در گرو اجرای صحیح المان های باربر آن است. قالب بتن ستون و دیوار بتنی برای پروژه های عمرانی ابزاری کلیدی است که کیفیت سازه، سرعت پیشرفت کار و کنترل هزینه ها را تحت تاثیر مستقیم قرار می دهد. با جایگزینی شیوه های سنتی و استفاده از قالب های فلزی استاندارد، علاوه بر صرفه جویی چشمگیر در مصالح و زمان، ایمنی کارگاه را ارتقا می دهید.

مجموعه صنعتی پویا صنعت اصفهان با بهره مندی از ماشین آلات پیشرفته و کادری متخصص، تولید کننده با کیفیت ترین قالب های فلزی بتن و متعلقات وابسته است. اگر در حال آغاز پروژه ای عمرانی هستید یا قصد تجهیز کارگاه های خود را دارید، خرید دست اول با بالاترین استاندارد را از تولید کننده تجربه کنید.
