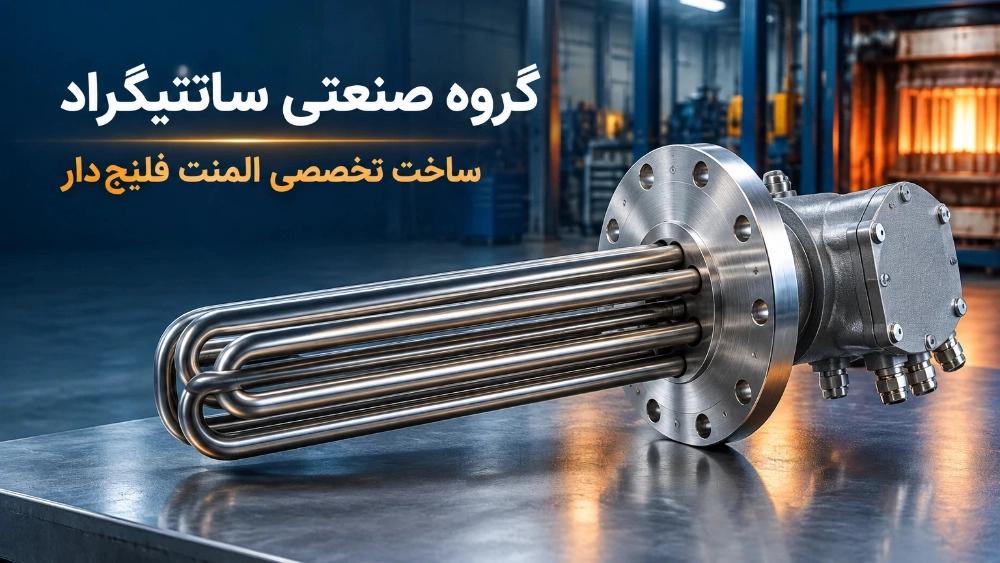

ساخت المنت فلنج دار صنعتی؛ راهنمای مهندسی انتخاب و ساخت سفارشی در گروه صنعتی سانتیگراد
در صنایع فرآیندی مدرن اعم از نفت، گاز، پتروشیمی، صنایع غذایی، دارویی و نیروگاهی، دستیابی به حرارت پایدار، یکنواخت و قابل‌کنترل درون مخازن تحت فشار، نقشی حیاتی در کیفیت محصول نهایی و ایمنی خطوط تولید دارد. المنت فلنج دار (Flanged Immersion Heater) به عنوان یکی از کارآمدترین و مقاوم‌ترین تجهیزات انتقال حرارت غوطه‌ور، راه‌حلی ایده‌آل برای گرمایش انواع سیالات مایع و گازی به شمار می‌رود.
گروه صنعتی سانتیگراد با تکیه بر دانش فنی مهندسی متالورژی و حرارت، طراحی و ساخت سفارشی المنت فلنج دار را مطابق با دقیق‌ترین استانداردهای بین‌المللی و متناسب با شرایط خورندگی، فشار و دمای هر پروژه به انجام می‌رساند.
المنت فلنج دار چیست و ساختار مهندسی آن چگونه است؟
المنت فلنجی از مجموعه‌ای از المنت‌های لوله‌ای (Tubular Heating Elements) تشکیل شده که به صورت خمیده (معمولاً به شکل U یا سنجاقی) طراحی شده و بر روی یک فلنج استاندارد صنعتی مونتاژ و آب‌بندی می‌شوند.
اجزای اصلی تشکیل‌دهنده المنت فلنج دار در سانتیگراد عبارتند از:
- فلنج استاندارد (Flange): ساخته‌شده طبق استانداردهای ANSI/ASME B16.5 یا DIN در کلاس‌های فشاری ۱۵۰ تا ۱۵۰۰ پوند.
- غلاف و تیوب المنت (Sheath Tube): متریال تیوب‌ها بر اساس محیط کاری از استنلس استیل (SS304, SS316L, SS321)، اینکولوی (Incoloy 800/840) یا تیتانیوم انتخاب می‌شود.
- سیم مقاومت حرارتی (Resistance Wire): مغزی نیکل‌کروم (NiCr 80/20) با خلوص بالا جهت تحمل شوک‌های حرارتی و عمر مفید طولانی.
- عایق دی‌الکتریک: پودر اکسید منیزیم فشرده (High-Purity MgO) برای هدایت حرارتی حداکثری و عایق‌بندی الکتریکی فوق‌العاده.
- جعبه ترمینال (Terminal Enclosure): محفظه اتصال الکتریکی در انواع ضد آب و غبار (IP65/IP66) و مدل‌های ضد انفجار (Explosion-Proof / ATEX) جهت محیط‌های مستعد گازهای اشتعال‌پذیر.
استانداردهای طراحی و ساخت در گروه صنعتی سانتیگراد
طراحی المنت فلنج دار صرفاً یک فرآیند مونتاژ نیست، بلکه نیازمند محاسبات دقیق دینامیک حرارتی و مکانیکال است:
۱. محاسبه چگالی توان سطحی (Watt Density)
یکی از دلایل سوختن سریع المنت‌های غیراستاندارد در بازار، عدم تطابق دانسیته توان با ماهیت سیال است. در گروه صنعتی سانتیگراد، توان سطحی دقیقاً بر اساس نوع سیال محاسبه می‌شود:
- آب تمیز و سیالات رقیق: چگالی توان ۸ تا ۱۰ وات بر سانتی‌متر مربع (W/cm2W/cm^2W/cm2).
- روغن‌های صنعتی و داغ (Thermal Oil): چگالی توان کنترل‌شده بین ۱.۵ تا ۳ وات بر سانتی‌متر مربع به منظور جلوگیری از کربنیزه شدن و تخریب ساختار روغن.
- اسیدها، مواد قلیایی و محلول‌های خورنده: چگالی توان ۲ تا ۴ وات بر سانتی‌متر مربع به همراه غلاف‌های تخصصی اینکولوی، تیتانیوم یا تفلونی (PTFE).
۲. اتصال متالورژیکی مقاوم (TIG Welding / Brazing)
اتصال پایه‌های المنت به بدنه فلنج با استفاده از جوشکاری پیشرفته تیگ (TIG) با گاز آرگون و تست‌های غیرمخرب (NDT) انجام می‌گیرد تا نشت‌ناپذیری کامل حتی تحت فشارهای کاری سنگین تضمین شود.
۳. کنترل دما و ایمنی فرآیند
تعبیه غلاف ترموکوپل (Thermowell) مرکزی بر روی فلنج جهت نصب سنسورهای دقیق دما (PT100، ترموکوپل تیپ K یا J) برای مانیتورینگ دمای سیال و دمای غلاف المنت جهت ممانعت از اضافه‌بار حرارتی (Overheat Protection).
کاربردهای صنعتی المنت‌های فلنجی سانتیگراد
- صنایع نفت، گاز و پتروشیمی: پیش‌گرمکن سوخت مازوت، گرمایش مخازن ذخیره نفت خام، آسفالت و قیر.
- صنایع شیمیایی و دارویی: راکتورهای واکنش شیمیایی، بویلرهای بخار برقی، مخازن استریل و فرآوری محلول‌های اسیدی و بازی.
- صنایع غذایی و لبنی: مخازن پاستوریزاسیون، گرمایش شربت، چربی‌های گیاهی و روغن‌های خوراکی بدون سوزاندن ترکیبات آلی.
- نیروگاه‌ها و سیستم‌های تأسیساتی: بویلرهای آب گرم و بخار بدون آلایندگی، مخازن روغن هیدرولیک و توربین‌ها.
مراحل سفارش ساخت المنت فلنج دار در سانتیگراد
- ارائه مشخصات فنی پروژه: شامل نوع سیال، حجم مخزن، دمای ورودی، دمای مطلوب نهایی، مدت‌زمان گرمایش، ولتاژ کاری (تک‌فاز/سه‌فاز) و فشار مخزن.
- محاسبات حرارتی و مهندسی: تعیین کیلووات مورد نیاز (kWkWkW)، سایز فلنج (از ۲ اینچ تا ۲۴ اینچ و بیشتر) و چیدمان بهینه یو-تیوب‌ها.
- ساخت، تست کیفیت و تحویل: تولید مکانیزه، تست مقاومت اهمی، تست عایقی مگااهم و ارسال محصول به سراسر کشور.
