خدمات ریخته گری و قالب ریژه آلومینیوم قطعات ماشین سازی

صنعت ماشین سازی یکی از ارکان اصلی توسعه و پیشرفت تولید در کشور محسوب می شود. در این میان، قطعات ماشین سازی صنعتی نیازمند دقت بالا، استحکام مکانیکی مناسب، وزن سبک و مقاومت در برابر سایش و خوردگی هستند. آلومینیوم به دلیل ویژگی های منحصر به فرد خود نظیر چگالی پایین، هدایت حرارتی عالی و قابلیت ماشین کاری فوق العاده، تبدیل به انتخاب اول طراحان صنعتی شده است. اما رسیدن به کیفیت مطلوب تنها با انتخاب ماده اولیه حاصل نمی شود، بلکه فرایند تولید نقش تعیین کننده دارد. خدمات ریخته گری و قالب ریژه آلومینیوم برای قطعات ماشین سازی صنعتی روشی بسیار دقیق و مهندسی است که امکان تولید قطعات حساس با کمترین عیوب متالورژیکی را فراهم می کند.

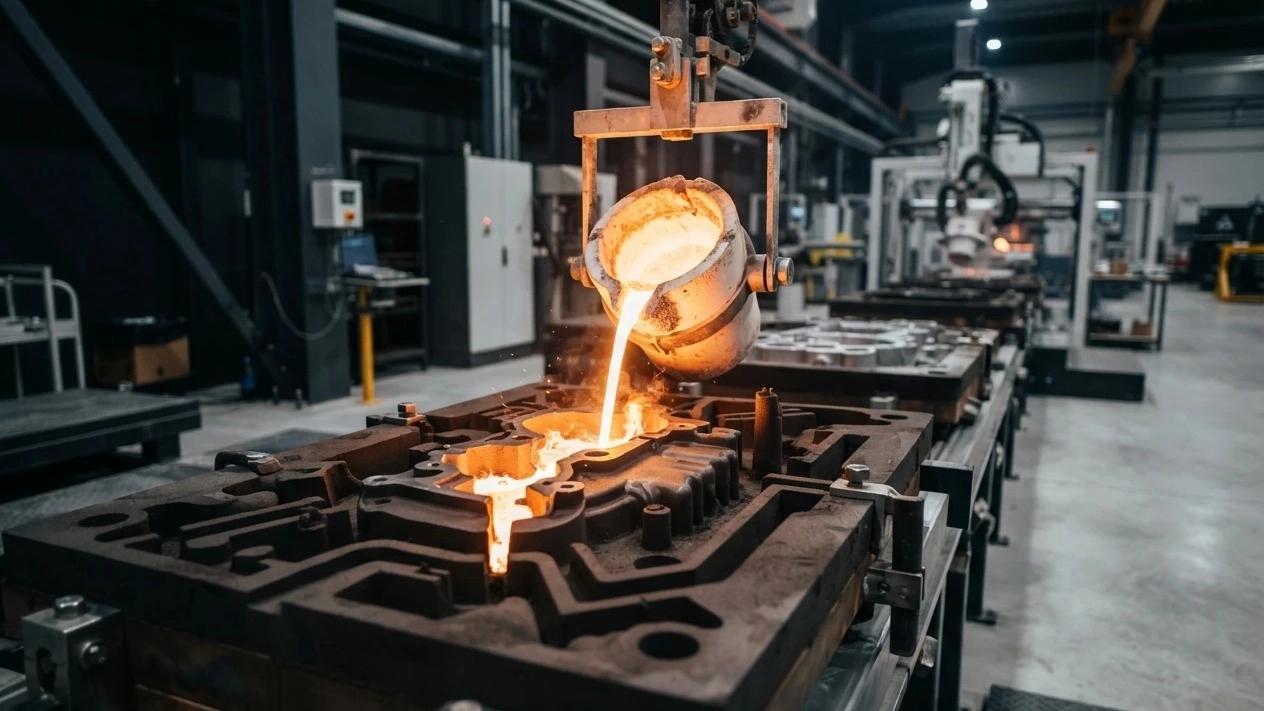

ریخته گری در قالب های دائمی یا همان ریژه، تحولی بزرگ در ساخت تجهیزات مکانیکی ایجاد کرده است. در این فرایند، مذاب آلومینیوم تحت اثر نیروی گرانش یا با فشارهای تنظیم شده وارد قالب های فلزی با دوام می شود. این روش سرعت انجماد را افزایش داده و ساختار متالورژیکی دانه ریز، یکنواخت و مستحکمی ایجاد می کند. اگر شما به عنوان یک تولید کننده یا مدیر خط تولید به دنبال افزایش راندمان دستگاه های خود، کاهش ضایعات تولید و ارتقای کیفیت قطعات نهایی هستید، انتخاب شیوه صحیح ریخته گری ریژه می تواند تضمین کننده موفقیت پروژه های شما باشد.

قالب ریژه آلومینیوم چیست و چه کاربردی در ماشین سازی دارد

قالب ریژه که در اصطلاح بین المللی به عنوان قالب دائمی ریخته گری ثقلی شناخته می شود، قالبی از جنس فولادهای مقاوم به حرارت یا چدن های آلیاژی است. بر خلاف قالب های ماسه ای که پس از هر بار ذوب ریزی تخریب می شوند، قالب ریژه قابلیت استفاده هزاران باره را دارد. مذاب آلومینیوم به صورت کنترل شده درون حفره قالب هدایت می شود و پس از انجماد، قالب باز شده و قطعه خارج می گردد.

در صنایع ساخت تجهیزات و ماشین آلات، قطعاتی مانند پوسته گیربکس، پیستون، سیلندر، فلنج های دقیق، پولی های صنعتی و پروانه های پمپ باید تلرانس های بسته ای داشته باشند. خدمات ریخته گری و قالب ریژه آلومینیوم برای قطعات ماشین سازی صنعتی این امکان را به تولید کننده می دهد که به تلرانس های بسیار دقیق دست پیدا کند. صافی سطح به دست آمده در این روش به مراتب بالاتر از ریخته گری سنتی است و در نتیجه، مراحل ماشین کاری و پرداخت کاری نهایی به شدت کاهش می یابد که این موضوع منجر به صرفه جویی اقتصادی چشمگیر می شود.

مزایای کلیدی خدمات ریخته گری ریژه نسبت به روش های دیگر

انتخاب فرایند تولید بستگی به تیراژ، هندسه قطعه و خواص فیزیکی مورد نیاز دارد. با این حال، استفاده از خدمات ریخته گری و قالب ریژه آلومینیوم برای قطعات ماشین سازی صنعتی مزیت های رقابتی فراوانی دارد که آن را از ریخته گری ماسه ای و حتی دایکست متمایز می کند:

1. دقت ابعادی فوق العاده و تکرارپذیری بالا: به علت صلب بودن قالب های فلزی، قطعات تولید شده در تیراژ بالا دقیقاً مشابه یکدیگر هستند و خطای ابعادی به حداقل می رسد.
2. بهبود خواص مکانیکی و استحکام ساختاری: خنک کاری سریع مذاب در تماس با دیواره های فولادی قالب، ساختار کریستالی فلز را بسیار ریزدانه می کند که استحکام کششی و مقاومت به ضربه قطعه را افزایش می دهد.
3. کاهش عیوب متالورژیکی و تخلخل: طراحی اصولی راهگاه ها و تغذیه ها در قالب ریژه جریان مذاب آرامی ایجاد می کند که مانع از به دام افتادن هوا و ایجاد حفره های گازی (مک) می شود.
4. کیفیت سطحی ممتاز: سطوح قطعات ریخته گری شده با قالب ریژه بسیار صیقلی تر از روش ماسه ای بوده و نیاز به عملیات پولیش و شات بلاست سنگین ندارد.
5. قابلیت عملیات حرارتی T6: بر خلاف قطعات دایکست که به دلیل وجود گازهای محبوس قابلیت عملیات حرارتی در دماهای بالا را ندارند، قطعات ریژه به راحتی تحت عملیات حرارتی انحلالی و پیرسختی قرار می گیرند تا به حداکثر سختی و استحکام برسند.

اگر در پروژه های صنعتی خود به قطعاتی با مقاومت تنشی بالا و استانداردهای سخت گیرانه نیازمند هستید، مجموعه فرا صنعت آذر با بهره گیری از دانش فنی به روز و خطوط مجهز قالب سازی و ریخته گری، بهترین راهکارها را در زمینه طراحی و تولید انواع قطعات دقیق با قالب ریژه به شما ارائه می دهد تا محصول نهایی شما با بالاترین بازدهی راهی بازار شود.

مراحل طراحی و ساخت قالب ریژه برای قطعات حساس صنعتی

تولید یک قطعه بی عیب و نقص با خدمات ریخته گری و قالب ریژه آلومینیوم برای قطعات ماشین سازی صنعتی نیازمند فرایندی دقیق و مهندسی شده است. این مراحل شامل گام های زیر می باشد:

مدلسازی سه بعدی و شبیه سازی جریان مذاب

ابتدا قطعه مورد نظر با استفاده از نرم افزارهای مهندسی مانند کتیا و سالیدورک طراحی می شود. سپس قالب با در نظر گرفتن خط جدایش، شیب های خروج قطعه و سیستم های پران مدلسازی می گردد. پس از آن، با استفاده از نرم افزارهای شبیه سازی ریخته گری، رفتار مذاب، نحوه پر شدن حفره و نقاط تمرکز تنش یا احتمال بروز مک های انقباضی بررسی و اصلاح می شود.

انتخاب فولاد مناسب قالب و ماشین کاری CNC

قالب های ریژه در معرض شوک های حرارتی متوالی ناشی از تماس با مذاب داغ آلومینیوم هستند. بنابراین، استفاده از فولادهای گرم کار مانند 1.2344 یا چدن های مقاوم اهمیت حیاتی دارد. بلوک های خام با دستگاه های فرز CNC چند محوره با بالاترین دقت ابعادی تراشیده شده و حفره اصلی شکل می گیرد.

تعبیه سیستم راهگاهی و منافذ خروج گاز

یکی از حساس ترین بخش های ساخت قالب ریژه، تعبیه صحیح راهگاه ها و فیلترهای سرامیکی است. مذاب باید بدون تلاطم وارد قالب شود. همچنین کانال های بسیار ظریف هواکش روی سطوح جدایش تعبیه می شوند تا هوای داخل قالب به سرعت تخلیه شده و قطعه ناقص نماند.

پوشش دهی و تست اولیه قالب

پیش از آغاز تولید انبوه، سطوح قالب با پوشش های سرامیکی مخصوص (کوتینگ) اسپری می شوند. این پوشش علاوه بر محافظت از سطح قالب در برابر فرسایش، انتقال حرارت را تنظیم کرده و به جدایش آسان قطعه از قالب کمک می کند. در نهایت قالب تست شده و نمونه های اولیه آنالیز می گردند.

مقایسه ریخته گری قالب ریژه با دایکست و ریخته گری ماسه ای

برای درک بهتر جایگاه خدمات ریخته گری و قالب ریژه آلومینیوم برای قطعات ماشین سازی صنعتی، مقایسه این روش با دو روش مرسوم دیگر ضروری است:

در روش ریخته گری ماسه ای، هزینه اولیه ساخت مدل بسیار پایین است اما قطعات دارای زبری سطح بالا و خطای ابعادی قابل توجه هستند. تخلخل در این روش رایج است و برای قطعات حساس ماشین سازی که زیر فشار هیدرولیکی یا مکانیکی کار می کنند مناسب نیست. همچنین این روش در تیراژ متوسط و بالا اقتصادی نخواهد بود.

در روش دایکست (ریخته گری تحت فشار)، مذاب با سرعت و فشار بسیار بالا تزریق می شود. این فرایند سرعت تولید را بالا می برد اما به دلیل هوای محبوس شده در لایه های داخلی قطعه، استحکام قطعات در برابر ضربه های ناگهانی کمتر است و امکان عملیات حرارتی وجود ندارد. هزینه قالب های دایکست نیز بسیار سنگین است.

در نقطه مقابل، خدمات ریخته گری و قالب ریژه آلومینیوم تعادل طلایی میان استحکام ساختاری، دقت ابعادی و هزینه های سرمایه گذاری اولیه است. قطعات تولیدی کاملا متراکم بوده، قابلیت تست نشتی فشار بالا را دارند و به دلیل ماهیت ریخته گری آرام، ساختاری همگن و بی نقص را برای کاربردهای سنگین صنعتی به ارمغان می آورند.

آلیاژهای آلومینیوم مورد استفاده در ریخته گری ریژه قطعات ماشین سازی

انتخاب آلیاژ مناسب مستقیما روی کارایی نهایی قطعات ماشین سازی صنعتی تاثیرگذار است. بسته به نیاز به مقاومت به سایش، چقرمگی، شکل پذیری یا مقاومت در برابر زنگ زدگی، از گریدهای مختلفی در خدمات ریخته گری و قالب ریژه آلومینیوم استفاده می شود:

• آلیاژ A356: از پرکاربردترین آلیاژها در ماشین سازی صنعتی است. این آلیاژ حاوی سیلیسیم و منیزیم بوده و سیالیت فوق العاده ای دارد. همچنین پس از عملیات حرارتی T6 به استحکام کششی بسیار بالایی می رسد و برای پوسته پمپ ها، قطعات تعلیق و براکت های شاسی ایده آل است.
• آلیاژ A380: اگرچه این آلیاژ بیشتر در دایکست شناخته شده است، اما ترکیبات مشابه آن در ریژه نیز برای قطعاتی که نیاز به ماشین کاری عالی و مقاومت به سایش دارند به کار می روند.
• آلیاژ LM25: این آلیاژ انگلیسی استاندارد مقاومت به خوردگی عالی و خواص مکانیکی بسیار مناسبی دارد و در صنایع دریایی و قطعات ماشین آلات سنگین کاربرد دارد.
• آلیاژهای آلومینیوم مس دار (مانند سری 200): در مواردی که قطعه در دماهای کاری بالا فعالیت می کند و نیاز به مقاومت خزش دارد، از این آلیاژها استفاده می شود.

کنترل کیفیت و عیوب رایج در ریخته گری ریژه آلومینیوم

تولید قطعات صنعتی بدون یک سیستم کنترل کیفیت سخت گیرانه امکان پذیر نیست. در خدمات ریخته گری و قالب ریژه آلومینیوم برای قطعات ماشین سازی صنعتی، استانداردها باید در بالاترین سطح رعایت شوند. عیوبی که مهندسان ریخته گری همواره سعی در مهار آن ها دارند عبارتند از:

• مک های گازی و انقباضی: ناشی از گاززدایی نامناسب مذاب یا طراحی غلط تغذیه ها.
• ترک گرم: ایجاد ترک در حین انجماد قطعه در داخل قالب که با کنترل دمای پیش گرمایش قالب و زمان خروج قطعه رفع می شود.
• نیامدگی مذاب: ناشی از دمای پایین ریخته گری یا ضخامت بیش از حد کم دیواره قطعه.
• آخال و ناخالصی های اکسیدی: ناشی از تمیزکاری ناکافی مذاب آلومینیوم و عدم استفاده از فیلترهای تصفیه مناسب.

برای جلوگیری از این عیوب، بازرسی های کوانتومتری جهت تایید خلوص آلیاژ، رادیوگرافی صنعتی (تست X-Ray) برای اطمینان از عدم وجود مک های داخلی، و کنترل ابعادی با دستگاه CMM انجام می پذیرد.

چرا انتخاب یک واحد تخصصی قالب سازی و ریخته گری سرنوشت ساز است

ساخت قطعات برای ماشین سازی به معنای کارکردن در مقیاس میلی متری و مسئولیت مستقیم در برابر پایداری خطوط تولید کارخانجات است. کوچک ترین خطا در انقباض قالب، عدم رعایت زاویه های تخلیه یا متالورژی ضعیف مذاب می تواند به شکست مکانیکی قطعه در حین کار منجر شود و خسارات مالی زیادی بر جای بگذارد.

بنابراین، همکاری با تیمی که تجهیزات تخصصی، کوره های گاززدایی استاندارد و مهندسان با تجربه در زمینه محاسبات مکانیکی و حرارتی قالب دارد، تضمین می کند که سرمایه شما هدر نخواهد رفت. مجموعه فرا صنعت آذر با سال ها تجربه موفق و سوابق درخشان در طراحی انواع سیستم های قالب ریژه و تولید تخصصی قطعات دقیق، به عنوان همراهی معتمد در کنار کارآفرینان و مدیران صنایع ماشین سازی ایستاده است تا با کیفیت ترین قطعات را با هزینه تمام شده منطقی به شما تقدیم نماید.

فرایند سفارش تا تحویل خدمات ریخته گری ریژه

برای سفارش خدمات ریخته گری و قالب ریژه آلومینیوم برای قطعات ماشین سازی صنعتی، کارفرمایان معمولا مراحل زیر را طی می کنند:

1. ارسال نقشه فنی و مدل سه بعدی: مشتری فایل های مهندسی شامل تلرانس های ابعادی و مشخصات کاری قطعه را ارسال می کند.
2. بررسی امکان سنجی تولید (DFM): تیم مهندسی قطعه را تحلیل کرده و در صورت نیاز، اصلاحاتی جهت سهولت قالب گیری و ارتقای استحکام پیشنهاد می دهد.
3. محاسبه هزینه و ساخت قالب: پس از تایید نهایی، هزینه های ساخت قالب و قیمت هر قطعه برآورد شده و قالب ریژه تولید می شود.
4. تولید نمونه اولیه و تست ابعادی: چند قطعه نمونه ریخته گری شده و گزارش های آزمون کشش و ابعاد به مشتری تحویل می گردد.
5. شروع ریخته گری تیراژ و تحویل به موقع: پس از تایید نهایی کارفرما، خط تولید فعال شده و قطعات با بسته بندی ایمن ارسال می شوند.

همین امروز با کارشناسان فنی تماس بگیرید، نقشه های صنعتی خود را جهت بررسی ارسال فرمایید و با استفاده از مشاوره های رایگان، بهترین تصمیم را برای ارتقای راندمان تولید تجهیزات خود اتخاذ کنید.
