موتورهای دیزلی سنگین قلب تپنده صنایع مادر، معادن، کارخانجات و پروژه‌های بزرگ عمرانی هستند. در میان برندهای پرشمار دیزل در جهان، نام کمپانی کاترپیلار همواره با قدرت بالا و دوام بی‌نظیر گره خورده است. موتور کاترپیلار C15 یکی از شاهکارهای مهندسی این برند آمریکایی به شمار می‌رود که در انواع دیزل ژنراتورهای صنعتی، کشنده‌های سنگین و ماشین آلات راهسازی به کار گرفته می‌شود. با این حال، حتی مقاوم‌ترین موتورهای دیزلی نیز پس از ساعت‌ها کارکرد مداوم در شرایط سخت نیازمند تعمیرات اساسی یا همان اورهال می‌شوند. در این میان، خرید قطعات موتور کاترپیلار C15 با کیفیت بالا و قیمت مناسب، دغدغه اصلی مدیران فنی و تعمیرکاران مجرب است.
هدف از این مقاله ارائه یک مرجع تخصصی برای بررسی بخش‌های مختلف این پیشرانه سنگین، عیب‌یابی بخش‌های بحرانی و بررسی راهکارهای خرید قطعات اصلی است تا بتوانید هزینه‌های نگهداری و تعمیرات را تا حد چشمگیری مدیریت کنید بدون اینکه بازدهی و توان نامی موتور دچار افت شود.
اگر هم‌اکنون پروژه بازسازی موتور در دست دارید و به دنبال استعلام قیمت سریع یا مشاوره تخصصی برای انتخاب قطعات موتور کاترپیلار C15 هستید، همین حالا با کارشناسان فنی ما ارتباط برقرار کنید تا بر اساس شماره سریال موتور، پیش‌فاکتور دقیق قطعات اصلی را دریافت نمایید.
مشخصات فنی و معماری کلی موتور دیزل کاترپیلار C15
شناخت کامل ساختار فنی این موتور نخستین گام در تشخیص نیازهای تعمیراتی و خرید صحیح قطعات موتور کاترپیلار C15 است. این پیشرانه قدرتمند یک موتور ۶ سیلندر خطی چهار زمانه با حجم دقیق ۱۵.۲ لیتر است. این ساختار خطی سبب شده است تا دسترسی به اجزای درونی هنگام تعمیر بسیار ساده‌تر از موتورهای خورجینی باشد.
قطر سیلندر در این موتور برابر با ۱۳۷.۲ میلی‌متر و کورس پیستون آن ۱۷۱.۴ میلی‌متر است. این نسبت هندسی گشتاور خروجی فوق‌العاده‌ای را در دورهای پایین موتور فراهم می‌سازد که یکی از ویژگی‌های بارز موتورهای کاترپیلار است. توان خروجی این پیشرانه بسته به کد فنی و نوع کاربری آن در دیزل ژنراتورها بین ۴۳۵ تا ۶۲۵ اسب بخار و در کاربردهای صنعتی گاه تا بالاتر از این میزان متغیر است.
سیستم تنفس موتور مجهز به توربوشارژر پیشرفته و سیستم خنک‌کننده هوای ورودی بعد از توربو است که بازده حجمی محفظه احتراق را به اوج می‌رساند. این موتور در نسخه‌های مدرن خود از سیستم پاشش سوخت مکانیزه و الکترونیکی MEUI بهره می‌برد که کنترل بسیار دقیقی بر زمان‌بندی و حجم پاشش گازوئیل اعمال می‌کند. به همین دلیل سلامت سیم‌کشی و یونیت انژکتورها در کنار قطعات مکانیکی از ارزش بسیار بالایی برخوردار است.
بلوک سیلندر؛ ستون فقرات موتور کاترپیلار C15 و نکات بررسی آن
بلوک سیلندر اسکلت اصلی موتور است و تمام قطعات دیگر درون یا روی آن مستقر می‌شوند. در موتور کاترپیلار C15 بلوک سیلندر از چدن آلیاژی ریخته‌گری فشرده ساخته شده است تا بتواند فشارهای مکانیکی بسیار بالا و شوک‌های حرارتی حاصل از احتراق دیزل را تحمل کند.
هنگام اورهال اساسی موتور و تعویض قطعات موتور کاترپیلار C15، بلوک سیلندر باید تحت بررسی دقیق قرار گیرد. متداول‌ترین نقاط آسیب‌دیده در بلوک‌های فرسوده شامل موارد زیر است:
یک، ترک‌های مویی ناشی از حرارت بالا به‌ویژه در بخش نشیمنگاه بوش‌های سیلندر.
دو، فرسایش خطی و لقی در کپه‌های یاتاقان‌های ثابت میل‌لنگ.
سه، پیچیدگی و تاب برداشتن سطح فوقانی بلوک که مستقیما با واشر سرسیلندر در تماس است.
اگر بلوک سیلندر دچار تاب‌برداشتگی شده باشد، حتی بهترین واشرهای سرسیلندر نیز پس از چند صد ساعت کارکرد دچار سوختگی می‌شوند. بنابراین قبل از اقدام برای بستن قطعات موتور کاترپیلار C15 روی بلوک، باید تست‌های متالورژی، پولیش سطح و اندازه‌گیری ارتفاع بوش‌ها نسبت به سطح بلوک با استفاده از ساعت اندیکاتور انجام گیرد. تهیه بلوک سالم استوک یا اورجینال نو یکی از حساس‌ترین مراحل در بازسازی یک موتور دیزل به حساب می‌آید.

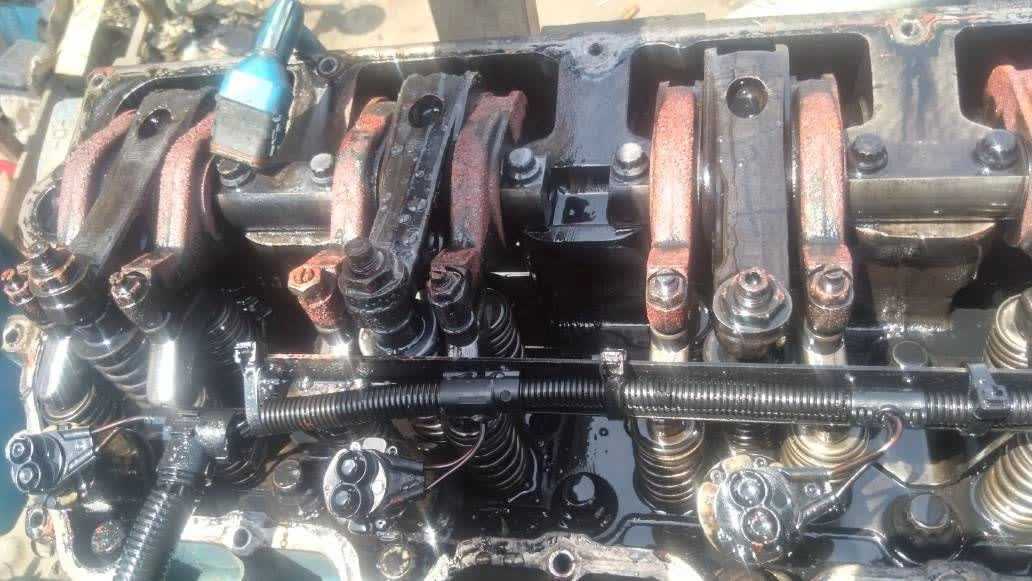

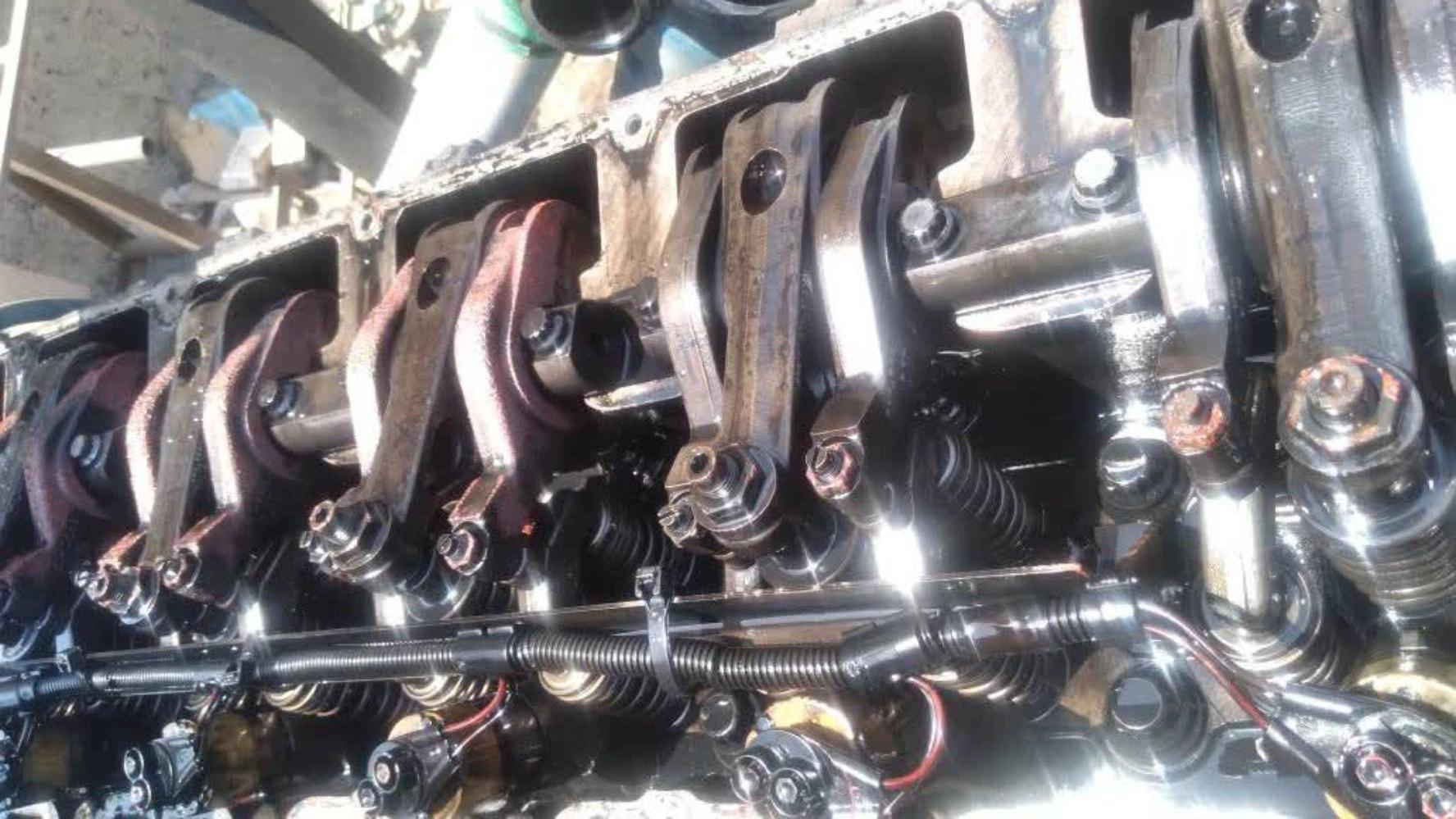

بررسی تخصصی سرسیلندر و مجموعه سوپاپ‌ها در موتور C15
سرسیلندر موتور کاترپیلار C15 یکی از قطعات تحت فشار است که مستقیما در معرض گازهای حاصل از احتراق داغ قرار دارد. این سرسیلندر به‌صورت یکپارچه طراحی شده است و میل‌سوپاپ رو دارد که به وسیله چرخ‌دنده‌های جلو موتور به گردش درمی‌آید.
مجموعه سوپاپ‌ها شامل سوپاپ دود، سوپاپ هوا، فنرها، راهنماها و سیت‌های سوپاپ است. در صورت افت کیفیت این بخش‌ها، کمپرس موتور به شدت افت کرده و دود خروجی موتور تغییر رنگ خواهد داد. هنگام خرید قطعات موتور کاترپیلار C15 در بخش سرسیلندر، بررسی موارد زیر ضرورت دارد:
سلامت میل‌سوپاپ: میل‌سوپاپ C15 دارای بادامک‌های متعددی برای سوپاپ‌های هوا، دود و انژکتور است. ساییدگی بادامک‌ها، زاویه باز شدن سوپاپ و زمان تزریق سوخت را به هم می‌زند.
تست فشار سرسیلندر: بررسی ترک‌های پنهان در کانال‌های آب و روغن از طریق تست فشار آب گرم پیش از نصب ضروری است.
سلامت اسبک‌ها و شفت‌های راهنما: لقی بوش‌های اسبک مانع از اعمال نیروی کامل به سوپاپ‌ها و سوزن‌های انژکتور می‌شود.
اگر در پروژه خود نیازمند تعویض کامل سرسیلندر هستید، انتخاب میان سرسیلندر کامل و لخت موضوعی اقتصادی است. شما می‌توانید با ارسال تصویر و مشخصات سرسیلندر فعلی خود به بخش پشتیبانی ما، از تطابق قطعه و میزان هزینه تعمیرات اطلاعات کاملی کسب نمایید.
قطعات متحرک درونی؛ پیستون، رینگ، گژن‌پین و شاتون‌ها
حرکت رفت و برگشتی پیستون‌ها و انتقال آن به میل‌لنگ، عامل تولید توان نهایی موتور است. در کاتالوگ قطعات موتور کاترپیلار C15، پیستون‌ها جایگاه خاصی دارند. این پیستون‌ها اغلب دو تکه هستند، بخش فوقانی فولادی برای تحمل دمای بالا و دامن پیستون آلومینیومی برای کاهش وزن و اصطکاک.
استفاده از رینگ‌های پیستون با پوشش‌های ضدسایش اهمیت دوچندان دارد. علائم زیر نشان‌دهنده نیاز مبرم به تعویض پیستون‌ها و رینگ‌ها است:
کاهش محسوس فشار کمپرس سیلندرها.
ورود گازهای کمپرس به کارتر و اصطلاحا نفس زدن شدید موتور.
روغن‌سوزی و بالا رفتن سطح مصرف روان‌کار.
ایجاد خط و خش‌های عمیق روی جداره داخلی بوش سیلندر.
هنگام خرید قطعات موتور کاترپیلار C15 باید توجه داشت که بوش‌ها، پیستون‌ها و رینگ‌ها حتما باید از یک برند معتبر و به صورت مجموعه‌ای خریداری شوند تا تلورانس‌های مجاز ساخت در سیلندرهای مختلف یکسان باقی بماند. بر هم خوردن تعادل وزنی پیستون‌ها می‌تواند لرزش‌های نامتعارف و نابودکننده‌ای برای میل‌لنگ ایجاد کند.

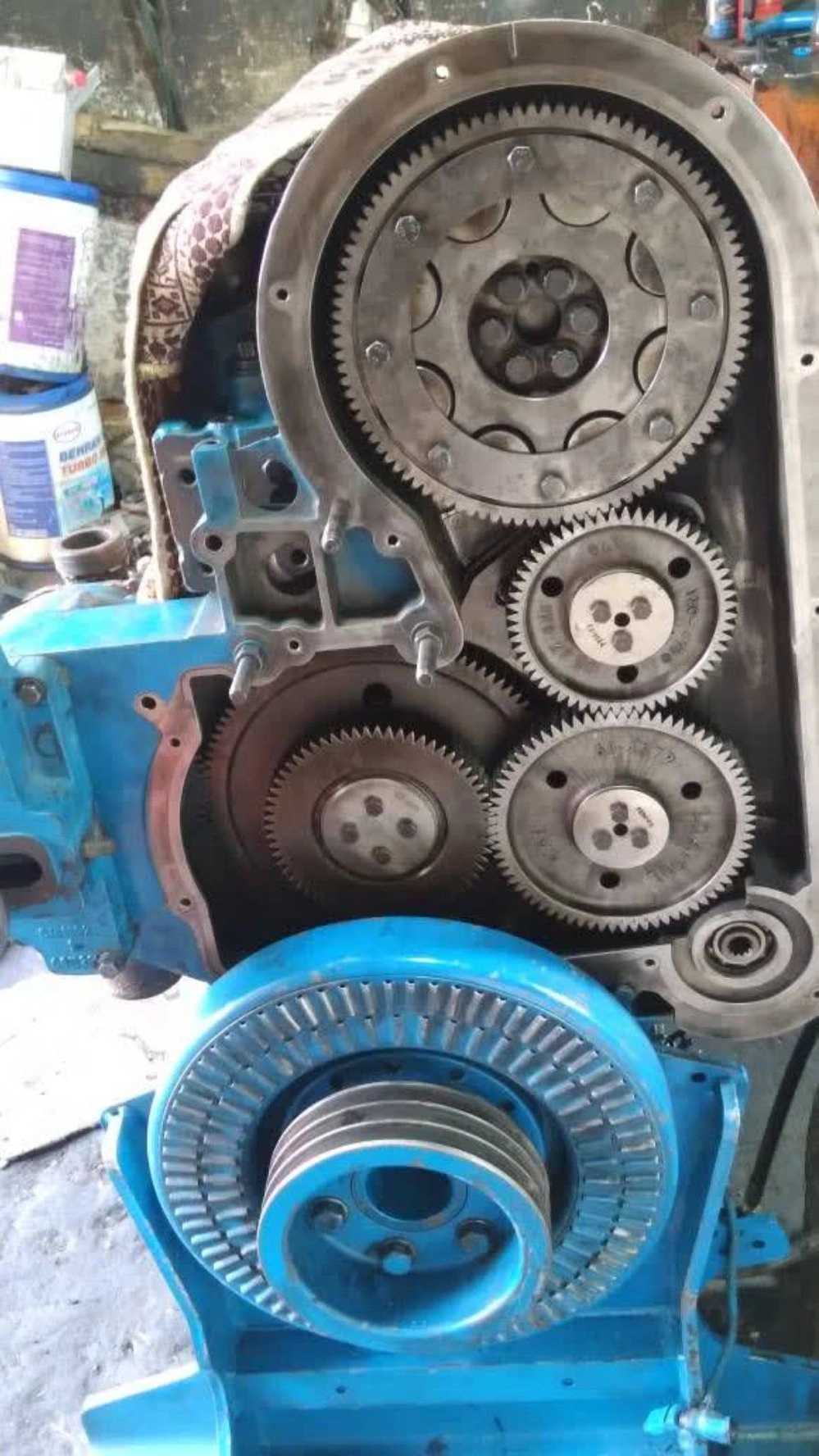

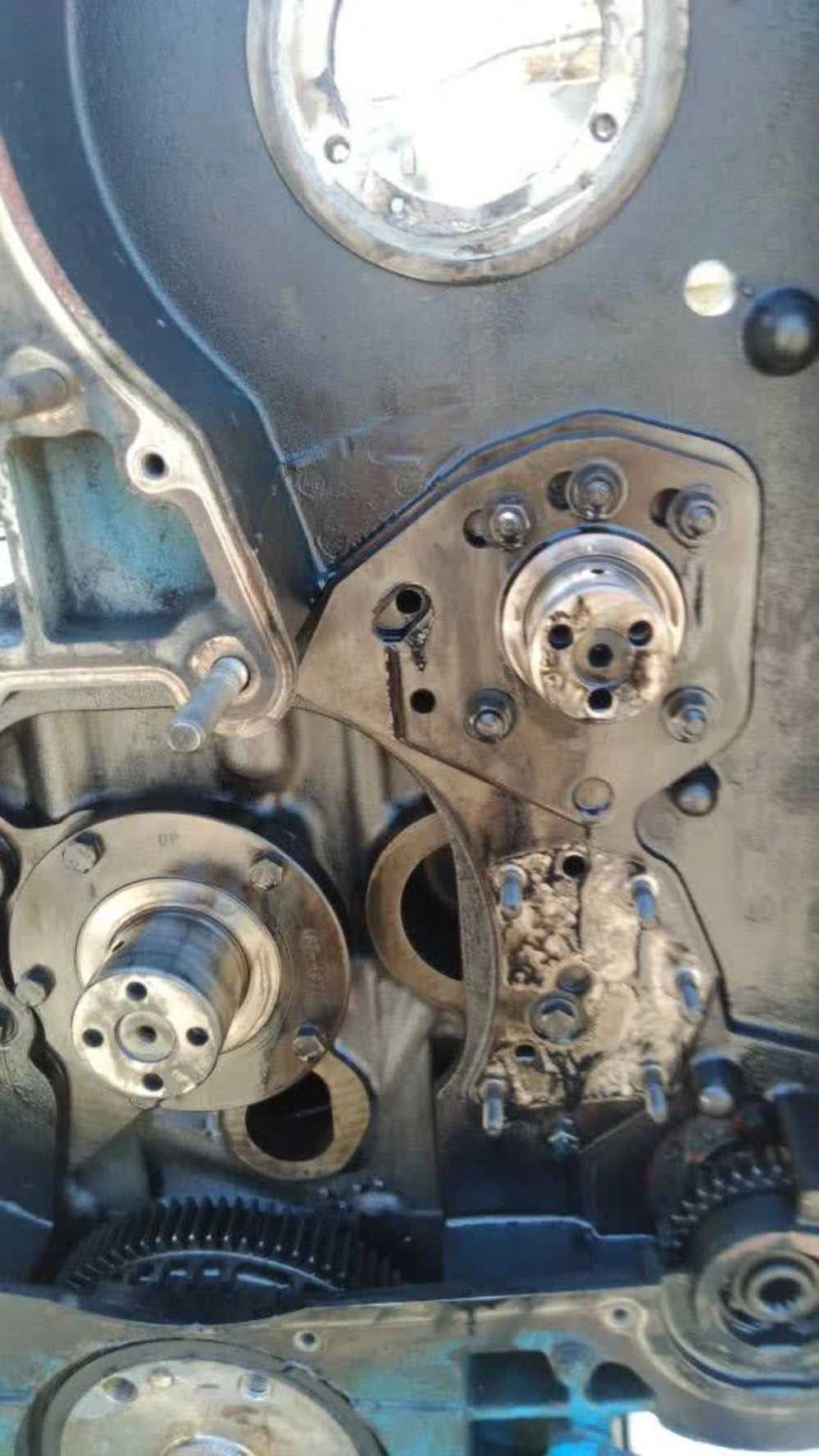

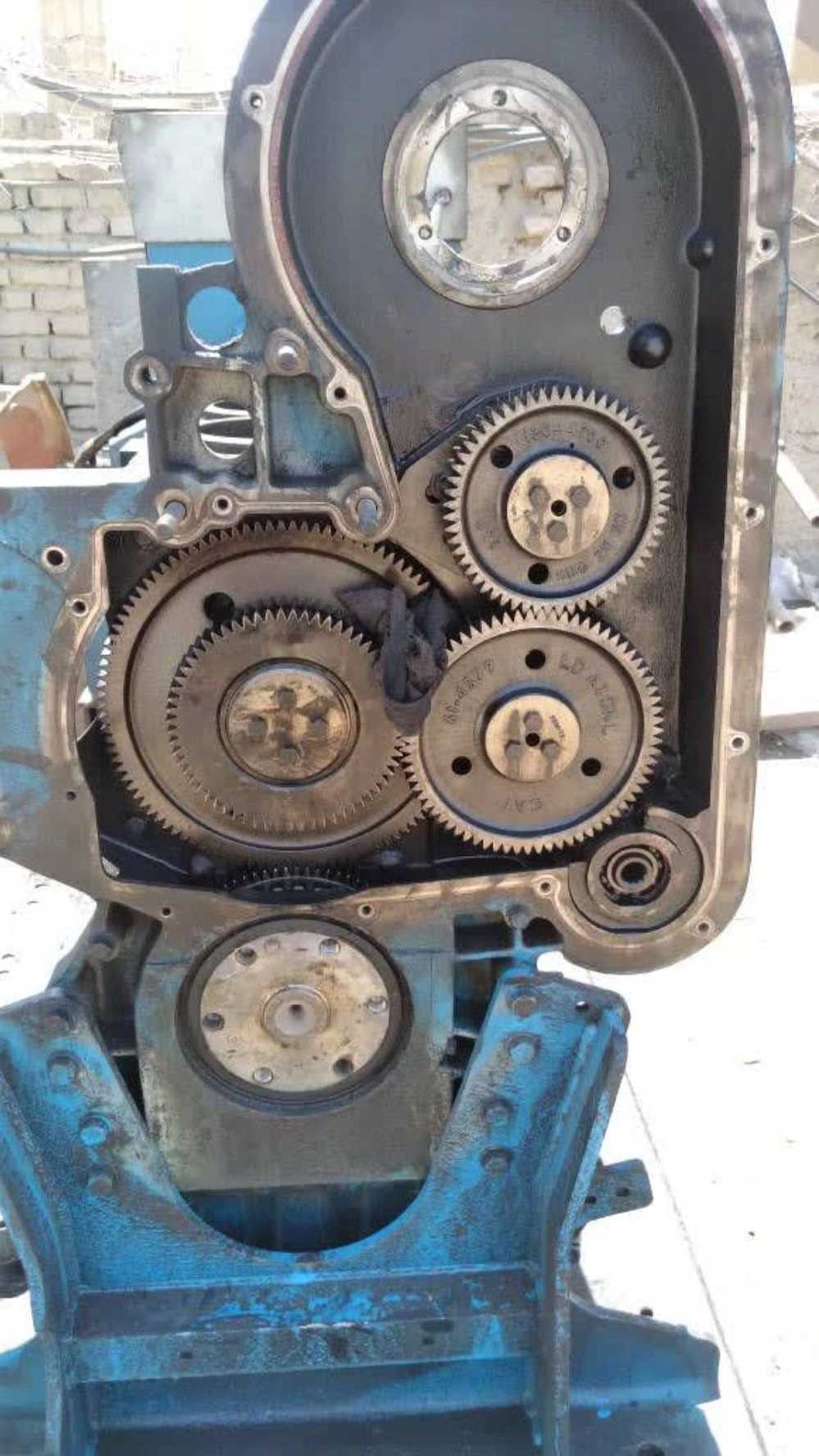

مکانیزم تایمینگ و چرخ‌دنده‌های جلو موتور کاترپیلار C15
چرخ‌دنده‌های تایمینگ در بخش جلویی موتور قرار دارند و وظیفه همگام‌سازی چرخش میل‌لنگ، میل‌سوپاپ، پمپ روغن، پمپ آب و سایر اجزای کمکی را بر عهده دارند. این مجموعه که تحت عنوان فولژی‌های چرخ‌دنده نیز شناخته می‌شوند، باید کاملا بدون لقی و پریدگی دنده باشند.
در صورتی که یکی از دنده‌های فولژی در مکانیزم تایمینگ دچار آسیب شود، زمان‌بندی باز و بسته شدن سوپاپ‌ها و زمان پاشش سوخت بر هم می‌خورد. در وخیم‌ترین سناریو، ممکن است سوپاپ‌ها با کف پیستون برخورد کرده و سبب خرابی فاجعه‌بار کل موتور شوند. در سبد قطعات موتور کاترپیلار C15، چرخ‌دنده‌های جلو شامل:
چرخ‌دنده سر میل‌لنگ.
چرخ‌دنده هرزگرد میانی تایمینگ.
چرخ‌دنده محرک میل‌سوپاپ.
چرخ‌دنده‌های پمپ‌های جانبی روغن و آب.
سلامت شفت‌ها و خارهای نگهدارنده این چرخ‌دنده‌ها در سلامت نهایی پیشرانه موثر است. در هنگام باز کردن این بخش باید میزان خلاص چرخ‌دنده‌ها با فیلر اندازه‌گیری شود تا از سلامت دنده‌ها اطمینان حاصل گردد.
سیستم پاشش سوخت و یونیت انژکتورهای هوشمند
موتور C15 از سوزن‌های انژکتور نوع مکانیکی الکترونیکی استفاده می‌کند. این انژکتورها فشار پاشش بسیار بالایی در حدود ۲۰۰۰ بار و بیشتر تولید می‌کنند که سوخت گازوئیل را به ذرات میکرونی پودر تبدیل کرده و بالاترین بازدهی احتراق را رقم می‌زند.
کثیفی سوخت، آب موجود در گازوئیل و کارکرد زیاد سبب فرسایش نازل سوزن و از کار افتادن سلونوئید الکترونیکی انژکتور می‌شود. هنگام خرید قطعات موتور کاترپیلار C15، تامین یونیت انژکتورهای اصلی با کد فنی مناسب امری حساس است، زیرا حتی یک تغییر جزئی در کد فنی سوزن می‌تواند پاشش سوخت را در یک سیلندر نامتعادل کند.
نشانه‌های خرابی انژکتورها شامل بدکار کردن موتور، نوسان دور، کاهش کشش زیر بار سنگین و افزایش دود سیاه یا سفید است. اگر در پی جایگزینی انژکتورهای موتور خود هستید، حتما کد کالای حک شده روی انژکتور قدیمی را یادداشت کرده و به کارشناسان فروش ما اعلام نمایید.
سیستم روغن‌کاری و خنک‌کاری موتور C15
موتورهای توان بالا مانند کاترپیلار C15 نیاز به سیستم روغن‌کاری فوق‌العاده قوی دارند تا فیلم روغن میان یاتاقان‌ها و میل‌لنگ حفظ شود و حرارت پیستون‌ها به وسیله نازل‌های خنک‌کننده زیر پیستون دفع گردد. اویل پمپ این موتور از نوع دنده‌ای است و باید در دورهای مختلف فشار روغنی پایدار بین ۳۵ تا ۵۰ پی‌اس‌آی را تامین کند.
کولر روغن یا همان سردکن روغن وظیفه تثبیت دمای روان‌کار را بر عهده دارد. مسدود شدن یا سوراخ شدن لوله‌های سردکن روغن می‌تواند آب را وارد سیستم روغن کرده و آسیب‌های پرهزینه‌ای به تمامی قطعات موتور کاترپیلار C15 وارد سازد.
همچنین واترپمپ موتور باید دبی لازم را برای چرخش مایع خنک‌کننده درون بلوک و سرسیلندر تامین کند. در صورت نیاز به تعویض، قطعات اصلی سیستم خنک‌کاری تضمین‌کننده دمای استاندارد موتور در گرم‌ترین فصول سال و زیر سنگین‌ترین بارهای کاری خواهند بود.
راهنمای گام به گام اورهال اصولی موتور کاترپیلار C15
تعمیرات اساسی یک پیشرانه سنگین مراحلی قانون‌مند دارد که عدم رعایت هر یک می‌تواند بازده کار را به صفر برساند. مراحل استاندارد اورهال به شرح زیر است:
یک، دمونتاژ کامل موتور و برچسب‌گذاری دقیق کلیه قطعات و اتصالات برقی.
دو، شستشوی صنعتی قطعات با مواد چربی‌زدای استاندارد برای زدودن کامل دوده، روغن سوخته و رسوبات آب.
سه، اندازه‌گیری‌های ابعادی دقیق شامل قطر داخلی بوش‌ها، قطر میل‌لنگ، لقی یاتاقان‌ها و میزان تاب‌برداشتگی سرسیلندر.
چهار، لیست کردن و خرید قطعات موتور کاترپیلار C15 که نیازمند تعویض حتمی هستند مانند یاتاقان‌های ثابت و متحرک، رینگ‌ها، واشرها، کاسه‌نمدها و بوش‌ها.
پنج، مونتاژ استاندارد اجزا بر اساس دستورالعمل کارخانه سازنده با رعایت دقیق گشتاور بستن پیچ‌ها با ترکمتر.
شش، تست هیدرواستاتیک و در نهایت راه‌اندازی اولیه موتور زیر بار برای اطمینان از صحت کلیه پارامترها.
رعایت این گام‌ها سلامت سرمایه‌گذاری شما را تضمین می‌کند و مانع از خرابی‌های نابهنگام مجدد خواهد شد.
تفاوت قطعات اصلی کاترپیلار با قطعات افترمارکت متفرقه
در بازار قطعات یدکی، نام‌ها و برندهای گوناگونی به چشم می‌خورند. هنگام تهیه قطعات موتور کاترپیلار C15 با گزینه‌های متنوعی از قطعات بسته‌بندی اصلی گرفته تا قطعات ساخت کشورهای مختلف با کیفیت‌های متفاوت روبه‌رو می‌شوید.
قطعات اصلی با بالاترین استانداردهای آلیاژی و تلورانس‌های میلیونیومی تولید می‌شوند. این قطعات تحمل بارهای کاری پیوسته را دارند و ریسک خرابی زودهنگام را تقریبا به صفر می‌رسانند.
در مقابل، استفاده از قطعات نامرغوب و بدون اصالت در قطعات حساسی همچون یاتاقان، بوش، سرسیلندر و پیستون می‌تواند فاجعه‌بار باشد. خوردگی زودهنگام یک یاتاقان غیراستاندارد می‌تواند ظرف چند دقیقه میل‌لنگ گران‌قیمت موتور را منهدم کند.
بنابراین همیشه توصیه می‌شود در بخش‌های درونی و بلوک موتور حتما از قطعات اورجینال یا برندهای افترمارکت معتبر جهانی استفاده کنید. اگر در تشخیص اصالت قطعات تردید دارید، تیم بازرگانی ما اصالت فیزیکی و تطابق فنی قطعات را به طور کامل تضمین می‌کند.
نشانه‌های زمان فرا رسیدن اورهال اساسی موتور
چگونه متوجه شویم که موتور به اورهال کامل نیاز دارد و زمان خرید قطعات موتور کاترپیلار C15 فرا رسیده است؟ نشانه‌های زیر هشدارهایی جدی هستند:
افت فشار روغن در شرایط کاری گرم: نشان‌دهنده فرسایش یاتاقان‌ها و از دست رفتن تلورانس‌های استاندارد است.
افزایش گازهای خروجی از لوله تخلیه کارتر: حاکی از فرسودگی رینگ‌ها و ایجاد نشتی در دیواره بوش سیلندر است.
مصرف بیش از حد روغن موتور و سوخت: نشانه واضح افت بازدهی و سایش در سیستم سوپاپ و رینگ‌ها.
ساعت کارکرد بالا: عبور از ۱۵۰۰۰ تا ۲۰۰۰۰ ساعت کارکرد پیوسته، عموما زمان مناسبی برای بازبینی اساسی است.
وجود براده‌های فلزی در فیلتر روغن: نشانه شروع مرحله تخریب یاتاقان‌ها یا چرخ‌دنده‌های داخلی.
نادیده گرفتن این نشانه‌ها تنها هزینه تعمیرات نهایی را چندین برابر خواهد کرد زیرا خرابی یک قطعه کوچک به زودی به نابودی قطعات کلان خواهد انجامید.
نکات کلیدی در نصب و آب‌بندی اولیه پس از تعویض قطعات
پس از پایان مونتاژ و خرید قطعات موتور کاترپیلار C15، راه‌اندازی اولیه نقشی تعیین‌کننده در طول عمر آتی موتور دارد. مراحل زیر را در نظر داشته باشید:
پیش‌روغن‌کاری سیستم: پیش از اولین استارت، باید مسیرهای روغن‌کاری با استفاده از پمپ کمکی تحت فشار روغن تمیز قرار گیرند تا استارت اولیه بدون اصطکاک خشک انجام شود.
تنظیم فیلر سوپاپ‌ها و ارتفاع انژکتورها: دقت در تنظیم خلاص سوپاپ‌ها و فاصله اهرم انژکتور بر اساس راهنمای رسمی کاترپیلار امری کاملا الزامی است.
دوره آب‌بندی: موتور نباید در اولین ساعات پس از اورهال تحت بار ۱۰۰ درصدی قرار گیرد. پله‌های بارگذاری تدریجی سبب نشست مناسب رینگ‌ها در سیلندر و تثبیت فرم سطوح تماسی می‌شود.
تعویض زودهنگام فیلتر و روغن اولیه: تعویض روغن و فیلترها پس از ۵۰ ساعت کارکرد اولیه برای زدودن هرگونه براده و ذرات ریز شستشو پیشنهاد می‌شود.
جمع‌بندی و راهنمای ثبت سفارش قطعات اصلی
موتور کاترپیلار C15 پیشرانه‌ای قدرتمند، باارزش و سودآور در تمامی صنایع است به شرط آنکه نگهداری و تعمیرات آن بر اساس اصول مهندسی انجام گیرد. انتخاب و خرید قطعات موتور کاترپیلار C15 اصلی، از بلوک و سرسیلندر گرفته تا مجموعه چرخ‌دنده‌های تایمینگ و انژکتورها، سرمایه‌گذاری برای آسودگی خیال و کارکرد بی‌وقفه خطوط تولید شماست.
استفاده از قطعات مطمئن تضمین می‌کند که توان خروجی موتور در طولانی‌مدت حفظ شده و زمان توقف ناخواسته کارگاه به حداقل ممکن برسد.
اگر به دنبال خرید قطعات موتور کاترپیلار C15 با بالاترین کیفیت، ضمانت سلامت فنی و بهترین قیمت در بازار هستید، فرصت را از دست ندهید. کارشناسان فنی ما آماده‌اند تا شما را در شناسایی دقیق شماره فنی قطعات، استعلام قیمت به‌روز و ارسال سریع راهنمایی نمایند.
برای دریافت مشاوره تخصصی رایگان، استعلام لیست قیمت و ثبت سفارش قطعات اصلی کاترپیلار C15، همین حالا با شماره‌های پشتیبانی تماس بگیرید یا درخواست خود را در سایت ثبت نمایید.
