راهنمای جامع خرید و طراحی یوتیلیتی فن صنعتی؛ محاسبات افت فشار استاتیک، انتخاب دبی هوا و استاندارد AMCA در صفاهان سانتریفیوژ فن
سیستم‌های هوارسانی و تهویه سنگین در صنایع مختلف، بدون بهره‌گیری از تجهیزات استاندارد و محاسبات دقیق سیالاتی، دچار افت راندمان، استهلاک مکانیکی زودهنگام و مصرف بی‌رویه انرژی می‌شوند. یوتیلیتی فن صنعتی (Utility Set Fan) به عنوان یکی از منعطف‌ترین و پرکاربردترین تجهیزات در کلاس فن‌های حلزونی سانتریفیوژ، قلب تپنده خطوط انتقال هوا، غبارگیری و تهویه موضعی در کارخانجات مدرن به شمار می‌آید. این مقاله مرجع به عنوان یک راهنمای مهندسی توسط صفاهان سانتریفیوژ فن تدوین شده تا فرآیند سایزینگ، محاسبات آیرودینامیکی و انتخاب بهینه این تجهیزات را برای مهندسان مشاور و مدیران کارخانجات شفاف سازد.
ماهیت مهندسی یوتیلیتی فن صنعتی و تفاوت‌های ساختاری آن

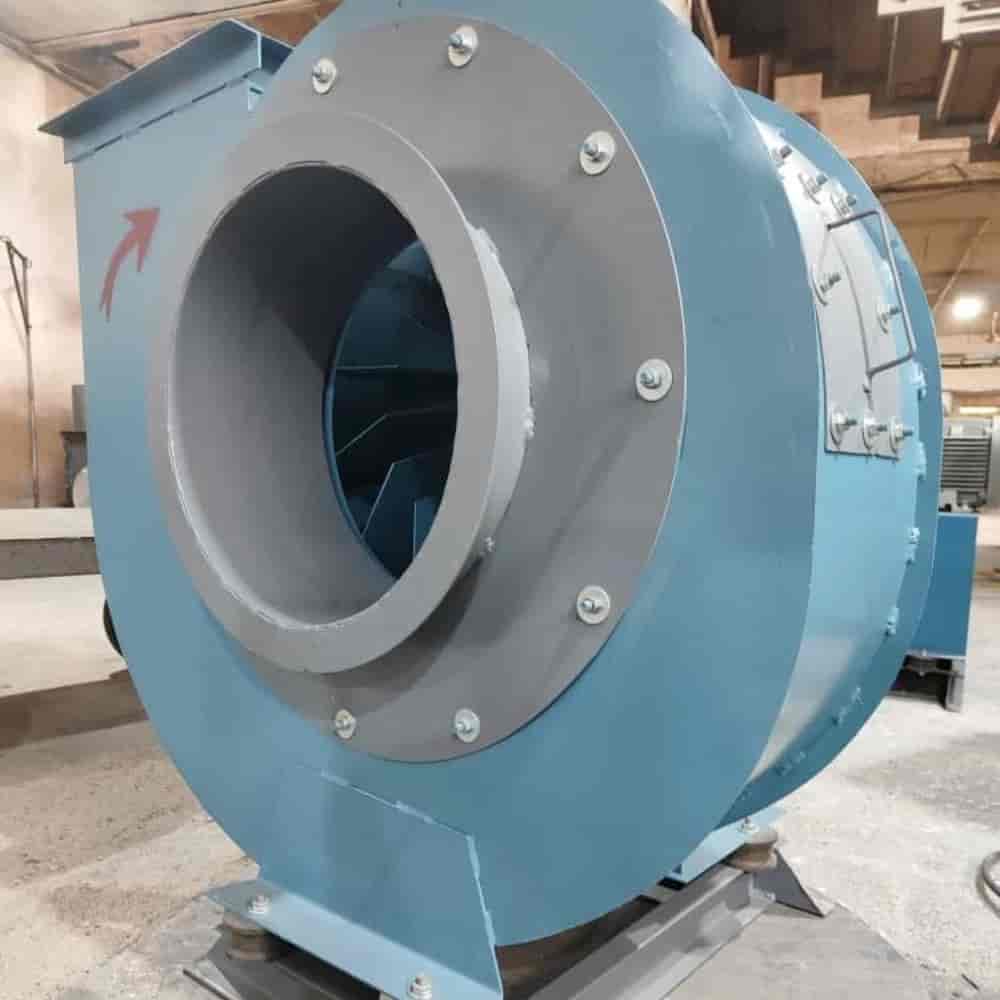

یوتیلیتی فن‌ها در رده فن‌های گریز از مرکز یک‌طرفه مکش (Single Inlet Centrifugal Fans) با پوسته حلزونی یکپارچه و فونداسیون متصل طبقه‌بندی می‌شوند. وجه تمایز اصلی این سازه صنعتی، پکیج بودن شاسی، موتور و هوزینگ است که امکان نصب سریع در فضاهای محدود موتورخانه‌ای، پشت‌بامی یا محیط‌های باز صنعتی را با حداقل زیرسازی عمرانی فراهم می‌آورد.
معماری حلزونی و تبدیل انرژی جنبشی به فشار استاتیک

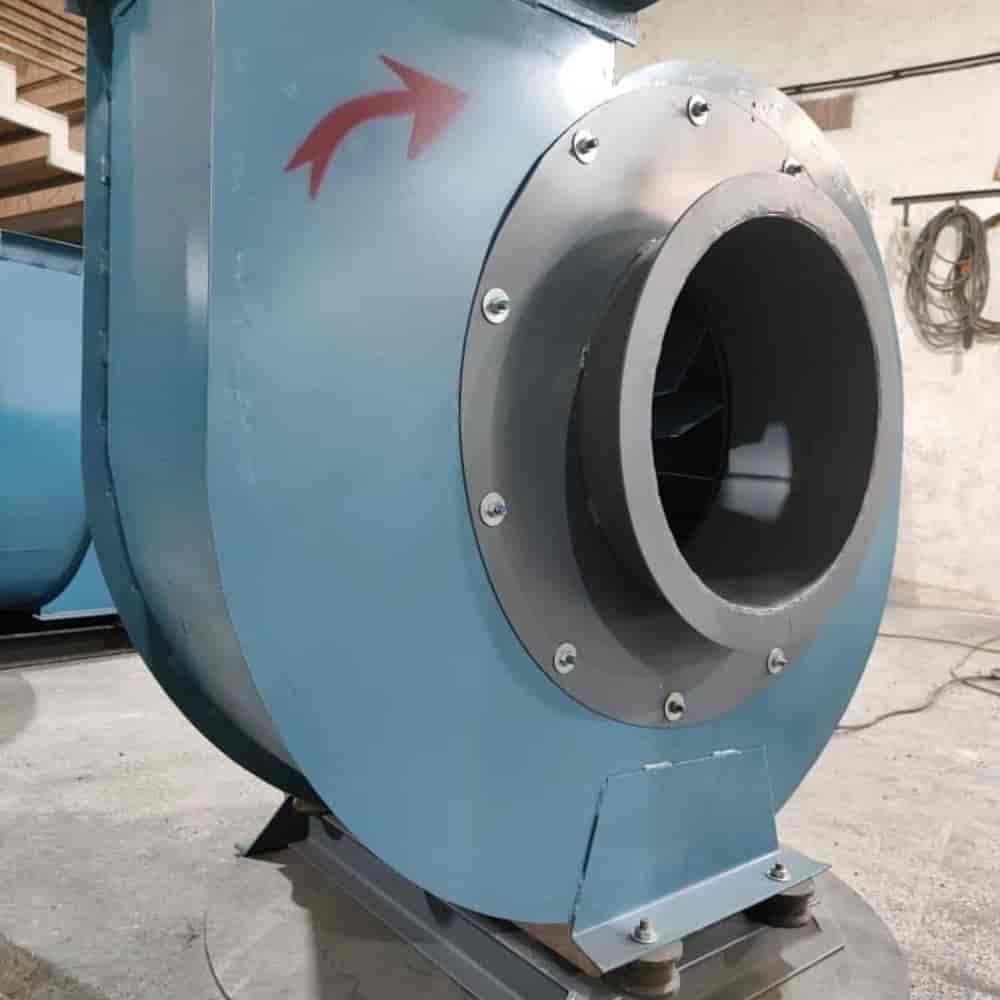

در حلزونی یوتیلیتی فن‌های صفاهان سانتریفیوژ فن، پوسته بر پایه معادلات لگاریتمی توسعه یافته است. هوای ورودی از دهانه مکش استوانه‌ای به مرکز پروانه کشیده شده و در اثر نیروی گریز از مرکز، سرعت خطی بالایی پیدا می‌کند. با ورود سیال هوا به کانال حلزونی با مساحت رو به افزایش، انرژی جنبشی طبق معادله برنولی با کمترین میزان توربولانس و افت جریان به فشار استاتیک پایدار تبدیل می‌شود.
مقایسه سیستم‌های انتقال قدرت کوپل مستقیم و پولی تسمه

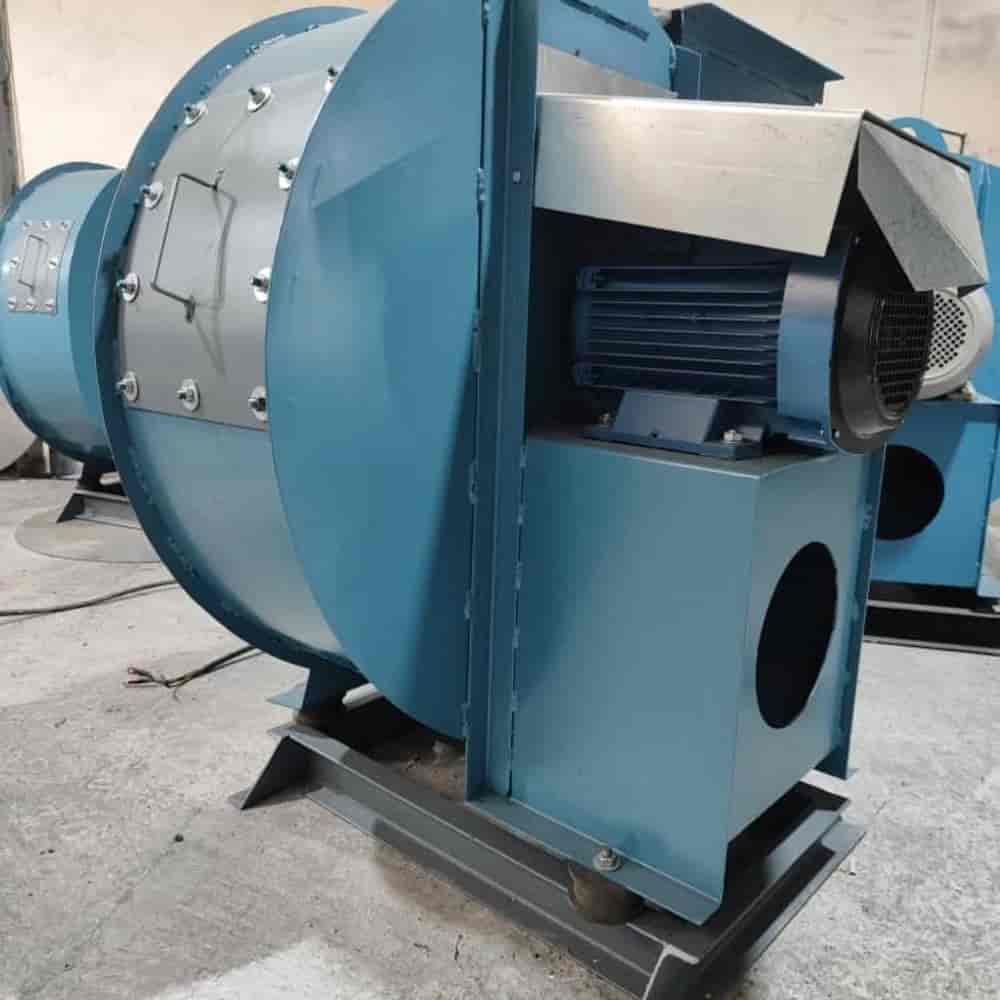

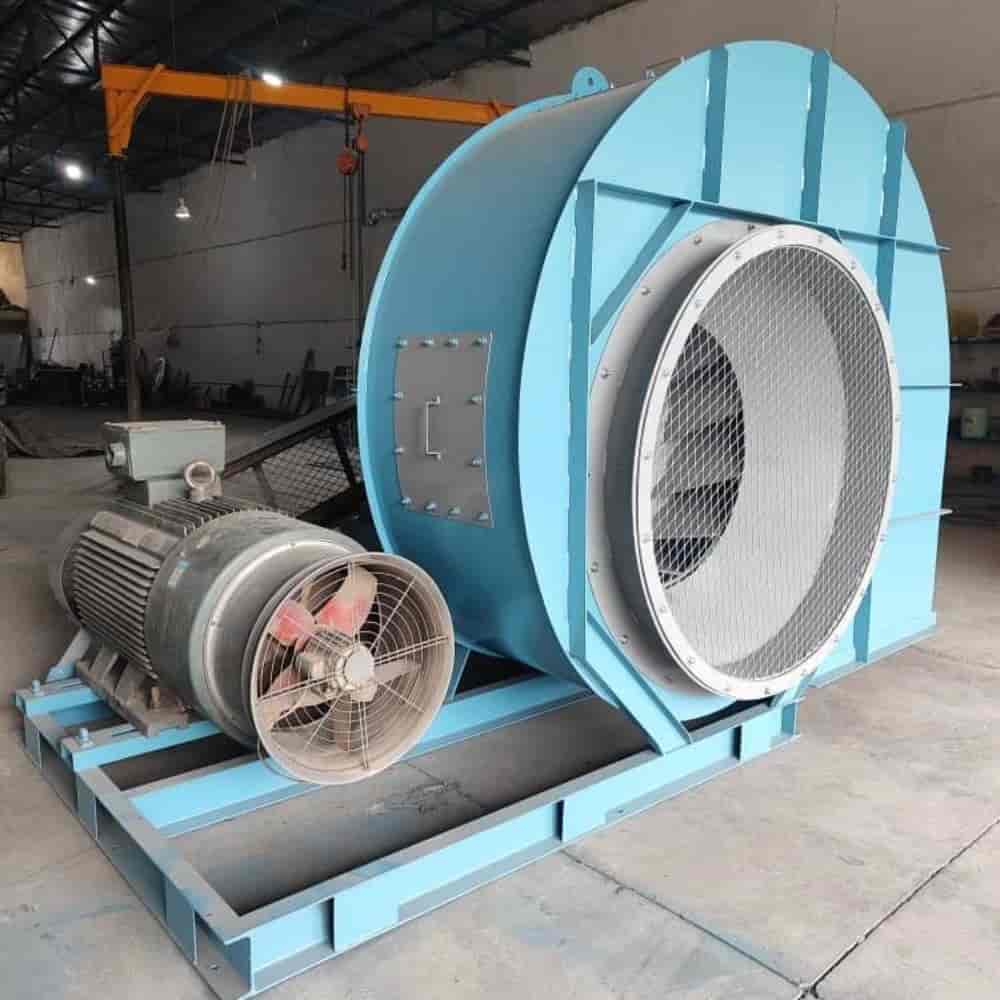

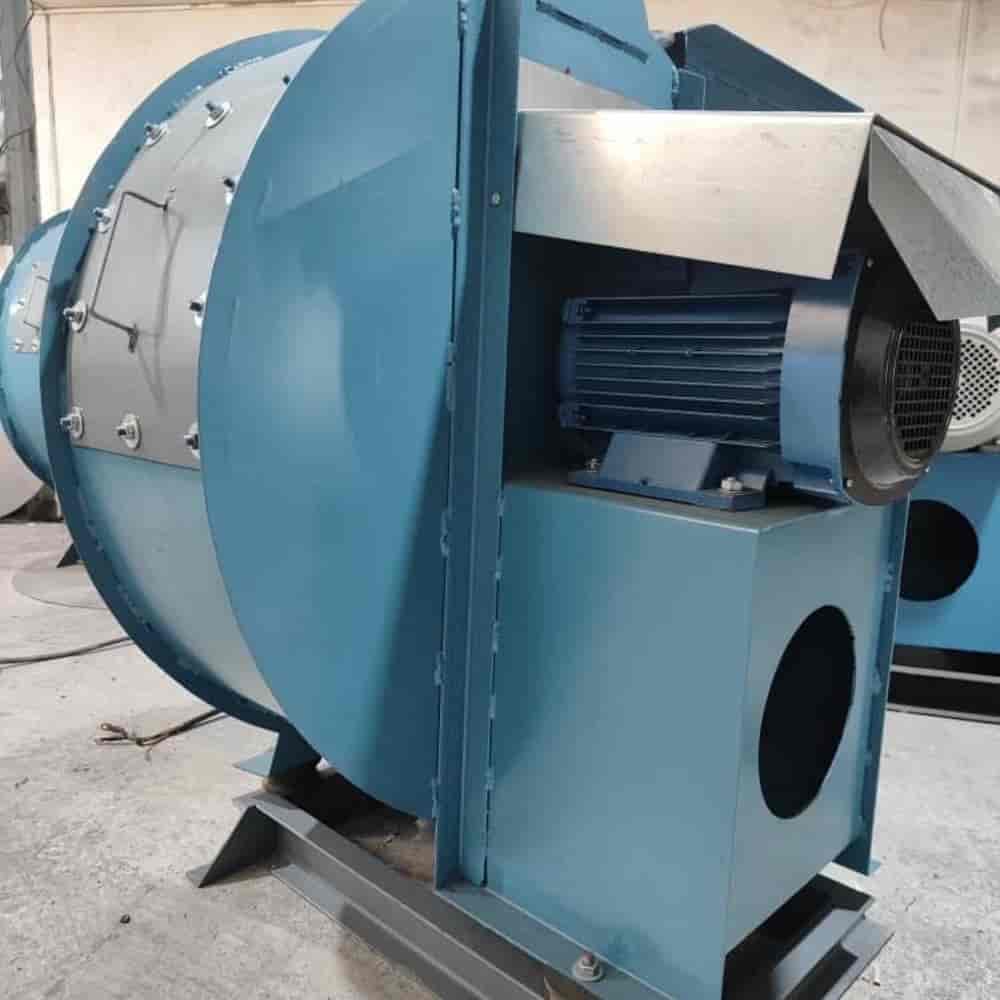

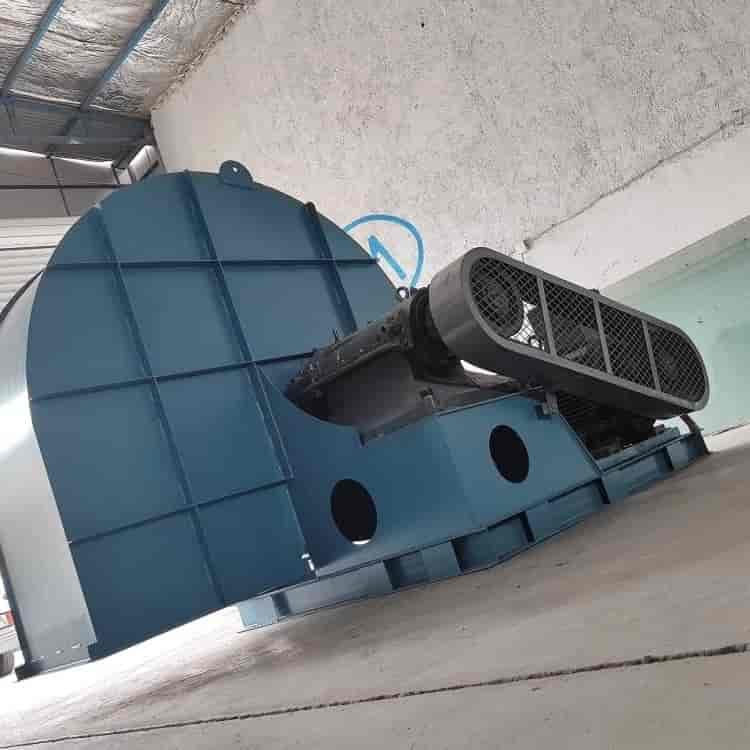

در فرآیند سفارش‌گذاری یوتیلیتی فن، انتخاب نحوه انتقال توان الکتروموتور به پروانه یک گام کلیدی است. در مدل کوپل مستقیم (Direct Drive)، پروانه مستقیماً روی شفت موتور سوار می‌شود که بالاترین ضریب بازدهی مکانیکی، صفر بودن نیاز به تنظیمات پولی و نگهداری آسان‌تر را به همراه دارد؛ این مدل برای گازهای تمیز تا دمای کاری ۸۰ درجه سانتی‌گراد عملکردی ایده‌آل دارد. در سوی دیگر، مکانیزم پولی تسمه (Belt Drive) با برخورداری از یاتاقان‌بندی مستقل صنعتی و شفت واسط فولادی، انعطاف‌پذیری فوق‌العاده‌ای در تغییر دور با تعویض قطر پولی فراهم می‌کند و به واسطه جداسازی حرارتی موتور از جریان گاز، جهت تخلیه هوای داغ، بخارات مرطوب و محیط‌های غبارآلود کارایی بی‌نقصی به نمایش می‌گذارد.
مبانی محاسبات آیرودینامیکی در سایزینگ یوتیلیتی فن
محاسبه صحیح دبی جریان هوا و افت فشارهای تحمیلی سیستم کانال‌کشی، خط مرزی میان یک سیستم تهویه ایده‌آل و یک طرح ناکارآمد پرهزینه است. در تیم مهندسی صفاهان سانتریفیوژ فن، تحلیل‌ها فراتر از تخمین‌های تجربی و بر مبنای معادلات دینامیک سیالات محاسباتی انجام می‌پذیرد.
نحوه محاسبه دقیق دبی هوا بر حسب نیاز فرآیندی
دبی هوا یا CFM (فوت مکعب در دقیقه) و معادل مترمکعب بر ساعت آن، بر اساس نوع کاربری فضا و تعداد دفعات تعویض هوای استاندارد تعیین می‌شود. در کاربردهای اگزاست آلاینده‌های حرارتی یا گازهای شیمیایی، نرخ مکش بر اساس مساحت هود گیرنده، سرعت جذب ذرات در دهانه گیرش و نرخ تولید بخارات محاسبه می‌گردد تا از پراکندگی آلاینده در محیط کار جلوگیری قطعی به عمل آید.
تحلیل و مدلسازی افت فشار استاتیک کل سیستم
فشار استاتیک کل، نمایانگر مقاومتی است که فن حلزونی باید در برابر جریان هوا در طول شبکه کانال، دریچه‌ها، دمپرها، زانوها، فیلترها و مبدل‌های حرارتی غلبه کند. عدم محاسبه دقیق افت فشارهای موضعی ناشی از زانویی‌ها و اتصالات تبدیلی سبب می‌شود فن در نقطه‌ای دورتر از منحنی کارایی بهینه (BEP) کار کند که پیامد مستقیم آن ایجاد پدیده استال آیرودینامیکی و کاهش شدید دبی خروجی است.
ضرایب تصحیح چگالی بر اساس دما و ارتفاع از سطح دریا
جداول عملکردی پایه تمامی فن‌ها بر اساس شرایط استاندارد AMCA یعنی دمای ۲۰ درجه سانتی‌گراد و ارتفاع سطح دریا تنظیم شده است. با افزایش ارتفاع در مناطق فلات ایران و همچنین در فرآیندهای تخلیه گازهای داغ صنعتی، چگالی هوا افت قابل توجهی پیدا می‌کند. محاسبه ضریب تصحیح چگالی تضمین می‌کند که توان ترمزی موتور و فشار حاصله، متناسب با شرایط واقعی سایت بهره‌برداری طراحی شوند.
نقش استانداردهای بین‌المللی AMCA 210 و ISO 1940 در تولید باکیفیت
تجهیزات هوارسانی صنعتی بدون دریافت تاییدیه‌های استاندارد تست و بالانس، ریسک بالایی از نظر لرزش‌های ویرانگر سازه‌ای و خرابی بیرینگ‌ها ایجاد می‌کنند. صفاهان سانتریفیوژ فن خطوط تولید خود را به شدت منطبق بر دو مرجع بین‌المللی ارتقا داده است.
استانداردهای آزمون عملکرد آیرودینامیکی تحت پروتکل AMCA 210
استاندارد مرجع بین‌المللی AMCA 210 مشخص‌کننده روش‌های اندازه‌گیری آزمایشگاهی دبی حجمی، فشار کل، فشار استاتیک و راندمان مصرف انرژی فن تحت اتاقک‌های آزمون فشار بسته است. رعایت این ضوابط به این معنی است که تمامی کاتالوگ‌های عملکردی و نمودارهای فشار-دبی ارائه‌شده توسط صفاهان سانتریفیوژ فن دارای مطابقت صددرصدی با شرایط واقعی تست میدانی هستند و هیچ‌گونه بیش‌برآوردی یا انحراف توان در آنها وجود ندارد.
بالانس دینامیکی پروانه‌ها بر اساس شاخص ISO 1940 گرید G2.5
حرکت پروانه‌های سانتریفیوژ با سرعت دورانی بالا، حتی در صورت وجود کوچک‌ترین عدم تعادل جرمی، نیروهای گریز از مرکز شدیدی به یاتاقان‌ها وارد می‌کند. تمامی پروانه‌های یوتیلیتی فن در این مجموعه، به وسیله تجهیزات بالانس دینامیک دیجیتالی دومحوره در سرعت‌های کاری واقعی تا گرید سخت‌گیرانه G2.5 بالانس می‌شوند؛ امری که باعث حذف ارتعاشات مخرب، کاهش چشمگیر نویز صوتی و طول عمر پایدار بیرینگ‌ها تا ده‌ها هزار ساعت کاری می‌گردد.
تحلیل انتخاب نوع پروانه در یوتیلیتی فن؛ بکوارد در برابر فوروارد
هندسه تیغه‌های پروانه مشخصه عملکردی رفتار آیرودینامیکی و توان مصرفی یوتیلیتی فن را تعیین می‌کند و انتخاب اشتباه آن موجب ناکارآمدی کل سامانه خواهد شد.
پروانه‌های انحنا به عقب یا بکوارد (Backward Curved)

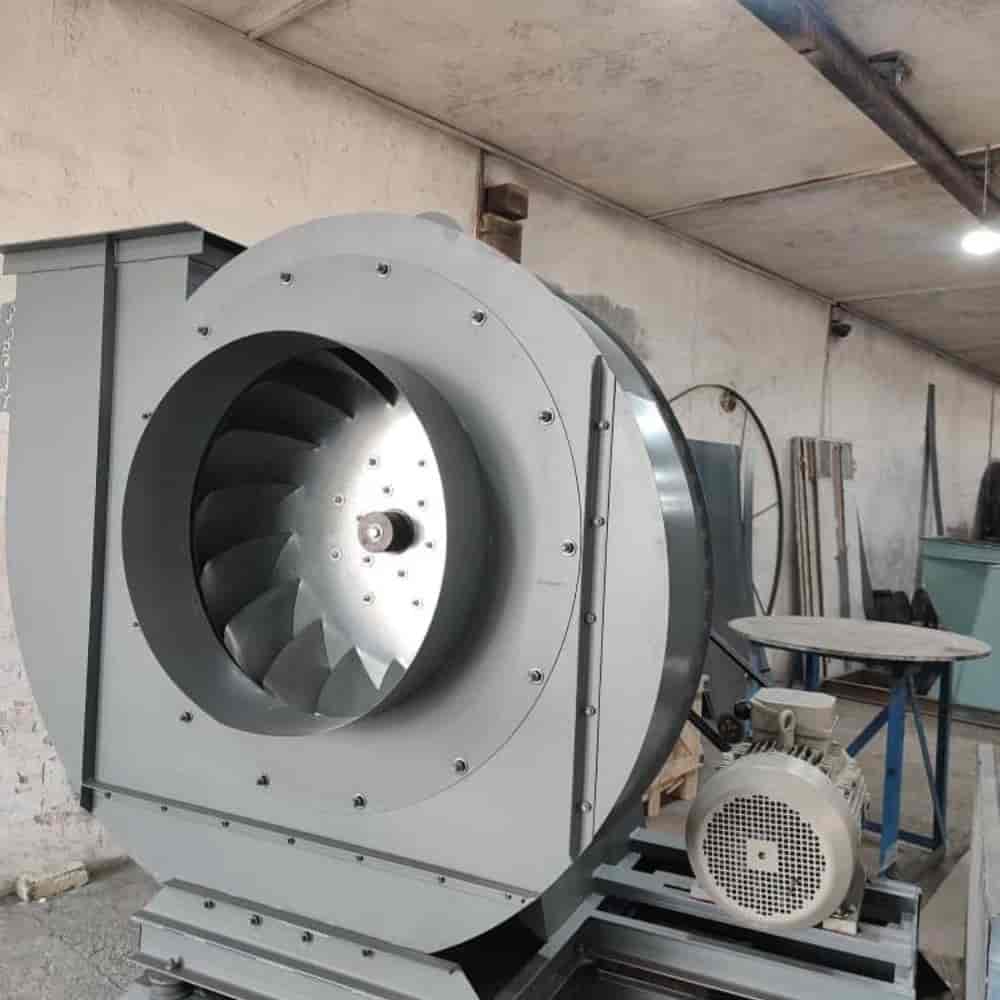

پروانه‌های بکوارد راندمان مکانیکی بسیار بالایی تا مرز ۸۵ درصد ارائه می‌دهند. تیغه‌های این مدل به دلیل شیب رو به عقب، مقاومت بسیار بالایی در سیستم‌های فشار متوسط رو به بالا دارند. یکی از برجسته‌ترین مزیت‌های پروانه بکوارد، ویژگی عدم اضافه‌بار یا Non-Overloading است؛ بدین مفهوم که با تغییرات مقاومت کانال و افت فشار، توان مصرفی الکتروموتور فراتر از یک سقف مشخص نمی‌رود و از سوختن موتور جلوگیری می‌شود. این پروانه انتخابی بدون رقیب برای فرآیندهای پیوسته و هوای تمیز با مصرف بهینه برق است.
پروانه‌های انحنا به جلو یا فوروارد (Forward Curved)
پروانه‌های فوروارد که به پروانه‌های سنجابی نیز شهرت دارند، دارای تعداد زیادی پره کم‌عمق با انحنای رو به جهت چرخش هستند. این تیغه‌ها توانایی جابه‌جایی حجم هوای بسیار زیاد در سرعت‌های دورانی پایین را با حداقل ابعاد فیزیکی و سطح صدای آرام فراهم می‌کنند. پروانه‌های فوروارد عمدتاً برای سیستم‌های توزیع هوای تازه فشار پایین، یونیت هیترها و سیستم‌های هوارسانی فضاهای بهداشتی و اداری کاربری دارند؛ هرچند به دلیل ویژگی اضافه بار (Overloading) نیازمند کنترل دقیق فشار شبکه هستند.
عوامل کلیدی در مشخصات متریال و مقاومت به خوردگی
محیط‌های صنعتی همواره سرشار از ذرات ساینده، بخارات اسیدی یا رطوبت بالا هستند؛ بنابراین متریال بدنه و پروانه یوتیلیتی فن باید متناسب با الزامات شیمیایی انتخاب گردد.
ساختار بدنه فولادی و پوشش‌های مقاوم الکترواستاتیک
به طور معمول، هوزینگ و شاسی مستحکم یوتیلیتی فن‌ها در کارخانجات صفاهان سانتریفیوژ فن از ورق‌های فولادی ضخیم کربن استیل (ST37) با برش لیزری دقیق و جوشکاری آب‌بندی‌شده ساخته می‌شوند. سطح فلز پس از مراحل فسفاته‌کاری، با پوشش دولایه رنگ پودری الکترواستاتیک کوره‌ای محافظت می‌شود تا پایداری لازم را در شرایط جوی باز، باران‌های اسیدی و رطوبت محیطی حفظ نماید.
استفاده از فولاد ضدزنگ و آلیاژهای خاص در صنایع شیمیایی
در خطوط آبکاری، پتروشیمی، داروسازی و تولید کودهای شیمیایی که گازها حاوی کلر، گوگرد یا بخارات به شدت خورنده هستند، پوسته و پروانه یوتیلیتی فن با آلیاژهای استنلس استیل ۳۰۴ یا ۳۱۶ نگیر و حتی فولادهای ضدسایش نظیر هاردوکس ساخته می‌شوند تا خوردگی مولکولی فلز در مجاورت مواد فعال شیمیایی به صفر برسد.
فرآیند گام‌به‌گام خرید و سفارش‌گذاری در صفاهان سانتریفیوژ فن
خرید یک سیستم تهویه صنعتی نیازمند بررسی پارامترهای میدانی و فرآیندی است تا دستگاه تحویلی از لحاظ مکانیکی و ترمودینامیکی بیشترین هماهنگی را با فرآیند خط تولید داشته باشد.
گردآوری اطلاعات پایه سیستم تهویه
برای شروع طراحی، کارفرما باید مواردی شامل حجم فضای تخلیه، نوع ذرات یا گازهای معلق، میزان حرارت گاز ورودی، مسیر و طول تقریبی کانال‌کشی و محدودیت‌های برق تغذیه در محل پروژه را مشخص نماید.
مدلسازی و محاسبه مشخصات فنی توسط تیم مهندسی
تیم فنی صفاهان سانتریفیوژ فن با پردازش اطلاعات اولیه در نرم‌افزارهای شبیه‌سازی سیالاتی، نمودار فشار-دبی متناسب را استخراج کرده، توان نامی الکتروموتور و سایز دقیق دهانه ورودی و خروجی فن را بر اساس سرعت مجاز جریان هوا تعیین می‌کند تا از تولید صدای زوزه در کانال‌ها پیشگیری شود.
کنترل کیفی، تست آزمایشگاهی و خدمات پشتیبانی
پس از فرآیند ساخت، یوتیلیتی فن تحت آزمون‌های آمپراژ موتور، پایش دمای یاتاقان‌ها و ارتعاش‌سنجی نهایی با تجهیزات پرتابل قرار می‌گیرد. با تایید این آزمون‌ها، گواهینامه بالانس و تطابق استاندارد صادر شده و محصول با ضمانت معتبر مهندسی و تعهد تامین بلندمدت قطعات یدکی به محل سایت تحویل داده می‌شود.
