صنایع حرارتی، خطوط انتقال سیالات داغ و سامانه های بویلر صنعتی همواره با شرایط کاری بسیار دشواری از نظر دما و فشار رو به رو هستند. در چنین محیط هایی، استفاده از قطعات دقیق کنترلی برای حفظ تعادل سیستم و جلوگیری از حوادث ناگوار اهمیتی حیاتی دارد. شیر سوزنی دیگ بخار یکی از مهم ترین و حساس ترین تجهیزات پایپینگ است که برای تنظیم ظریف و مهار دبی جریان سیال طراحی شده است. به دلیل حساسیت های بالای موجود در خطوط بخار، تهیه قطعات بی کیفیت و نامرغوب می تواند باعث نشتی مداوم، خرابی ادوات ابزار دقیق و توقف ناگهانی چرخه تولید شود.
مرکز تخصصی دیگ بخار سید به عنوان یکی از تامین کنندگان باسابقه تجهیزات دیگ بخار، فرآیند فروش شیر سوزنی دیگ بخار با تضمین کیفیت و استاندارد را با بالاترین سطح ایمنی در دستور کار خود قرار داده است. این راهنمای جامع به بررسی ساختار، انواع، مشخصات فنی، استانداردهای ساخت و شیوه های انتخاب صحیح شیر سوزنی دیگ بخار می پردازد تا مدیران فنی و مسئولان خرید کارخانجات انتخابی دقیق و اقتصادی داشته باشند.

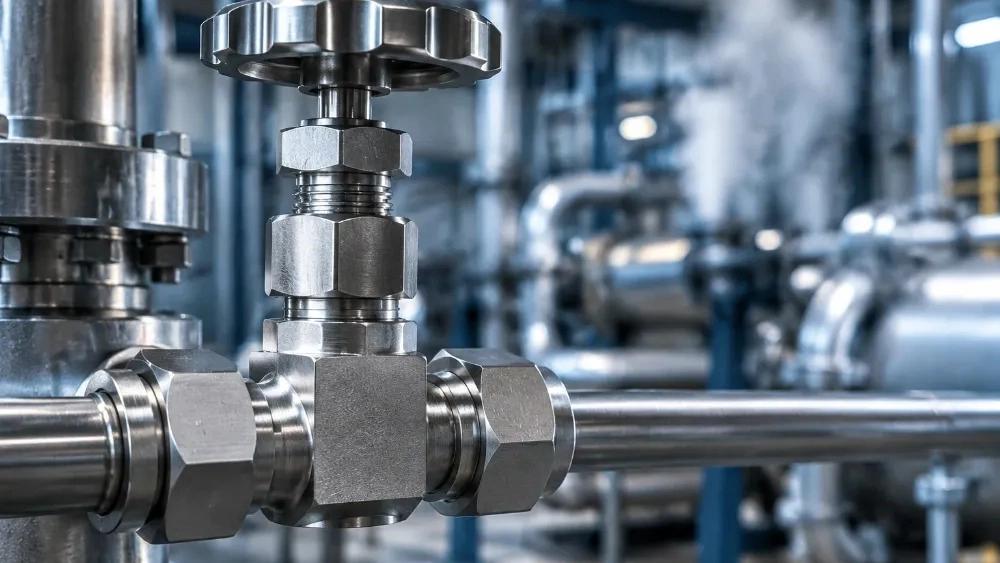

ساختار مکانیکی و نحوه عملکرد شیر سوزنی دیگ بخار
شیر سوزنی یا نیدل ولو (Needle Valve) به دلیل برخورداری از دیسک مخروطی و باریک شبیه به سوزن با این نام خوانده می شود. برخلاف شیرهای توپی یا پروانه ای که با چرخش سریع نود درجه مسیر سیال را باز یا مسدود می سازند، شیر سوزنی دیگ بخار دارای مکانیزم حرکتی تدریجی و رزوه ای است. با چرخش فلکه دستی، ساقه شیر به همراه نوک سوزنی با گام های بسیار ریز در داخل نشیمنگاه (سیت) حرکت می کند.
این هندسه مخروطی موجب می شود که مساحت مقطع عبور بخار به صورت میکرومتری تغییر یابد. در خطوط بخار پرفشار، باز شدن ناگهانی مسیر عبور سیال می تواند به ایجاد پدیده ضربه قوچ و لرزش های شدید خط لوله منجر گردد. بنابراین طراحی مخروطی شیر سوزنی دیگ بخار امکان کنترل دقیق و ورود مرحله ای بخار را برای محافظت از لوله ها و ادوات اندازه گیری فراهم می کند.
دلایل اهمیت به کارگیری شیر سوزنی در سیستم بویلر صنعتی
دیگ بخار به عنوان مرکز تامین انرژی حرارتی در صنایعی چون نساجی، مواد غذایی، صنایع شیمیایی و نیروگاه ها شناخته می شود. در این مجموعه ها، تنظیم پیوسته و پایدار پارامترهای بخار ضروری است. استفاده از شیر سوزنی دیگ بخار در خطوط تاسیسات دارای مزایای متعددی است:
- کنترل دقیق جریان های کم: امکان تنظیم جریان سیال در مقادیر بسیار کوچک و حساس با کمترین میزان تلرانس و لرزش.
- محافظت از مانومترها و ادوات ابزار دقیق: جذب نوسانات ناگهانی فشار و ممانعت از تخریب حسگرها و سنسورهای خط بخار.
- قابلیت آب بندی فلز به فلز: ایجاد بالاترین درجه انسداد و جلوگیری از فرار مولکول های پرانرژی بخار در فشارهای بحرانی.
- تحمل دامنه وسیع فشار کاری: توانایی فعالیت ایمن در شرایط فشاری سنگین تا کلاس های فشاری ۱۵۰۰ و ۲۵۰۰.
- افزایش بهره وری تاسیسات: کاهش اتلاف حرارتی از طریق جلوگیری از نشتی و تنظیم دقیق تر دبی بخار ارسالی به مصرف کننده ها.
تامین شیرآلات استاندارد و بهره گیری از تخصص مراکزی مانند دیگ بخار سید موجب ارتقای سطح ایمنی و تداوم کارکرد بدون نقص دیگ بخار می گردد.
انواع شیر سوزنی دیگ بخار از نظر جنس بدنه و آلیاژ
شیرهای سوزنی بر پایه نوع سیال، دمای کارکرد و میزان خورندگی محیط از آلیاژهای گوناگون تولید می شوند:
۱. شیر سوزنی برنجی
این شیرها به دلیل مقاومت مناسب در برابر خوردگی آب و قیمت تمام شده به صرفه، برای خطوط آب ورودی، سیستم های بویلر فشار پایین و تاسیسات ساختمانی به کار می روند.
۲. شیر سوزنی چدنی
شیرهای سوزنی چدنی در خطوط انتقال بخار اشباع و آب گرم با فشارهای متوسط استفاده می شوند. این نمونه ها از پایداری فیزیکی مناسبی در محیط های صنعتی عمومی برخوردار هستند.
۳. شیر سوزنی فولاد کربنی (Carbon Steel A105)
در خطوط بخار اصلی که فشار و درجه حرارت بسیار بالایی دارند، از فولادهای فورج شده کربنی استفاده می شود. این قطعات در برابر شوک های مکانیکی و تغییرات حرارتی مقاومت فوق العاده ای از خود نشان می دهند.
۴. شیر سوزنی استنلس استیل (SS304 و SS316)
در صنایع غذایی، دارویی و شیمیایی که عدم آلودگی بخار و مقاومت در برابر محیط های اسیدی اولویت اول است، استنلس استیل گزینه ای بی رقیب است. این آلیاژها بالاترین مقاومت را در برابر اکسیداسیون و فرسایش خطی دارا هستند.
مجموعه دیگ بخار سید تمامی انواع فوق را با مدارک متریال و آزمون های کیفی در اختیار صنعتگران محترم قرار می دهد.
استانداردهای معتبر بین المللی در ساخت شیر سوزنی دیگ بخار
طراحی و تولید شیرآلات بخار بدون پیروی از مراجع مهندسی استاندارد می تواند خطرات غیرقابل جبرانی به دنبال داشته باشد. شیرهای سوزنی استاندارد بر اساس دستورالعمل های دقیق آزمایش و کنترل می شوند. برخی از مهم ترین استانداردهای این حوزه شامل موارد زیر است:
- استاندارد ASME B16.34: مرجع تعیین کننده ابعاد، کلاس های فشاری، تلرانس های ساختاری و ضخامت مجاز بدنه شیرآلات فولادی.
- استاندارد API 598: دستورالعمل های بازرسی، بررسی سلامت ساختار، آزمون های هیدرواستاتیک و پنوماتیک نشتی.
- استاندارد DIN EN 12266: استاندارد اروپایی ناظر بر آزمون های مقاومت فشاری بدنه و میزان آب بندی سیت.
- استاندارد NACE MR0175: ضوابط اختصاصی جهت تضمین عدم خوردگی و ترکیدگی در حضور گازها و ترکیبات خورنده.
شیرآلات ارائه شده در دیگ بخار سید با رعایت کامل این الزامات کیفی تهیه شده و بازرسی های لازم را پشت سر گذاشته اند.
پارامترهای مهم در هنگام خرید و انتخاب شیر سوزنی دیگ بخار
برای انتخابی بدون نقص و جلوگیری از دوباره کاری در سیستم تاسیسات، توجه به مشخصات فنی زیر ضروری است:
- سایز اسمی شیر: تعیین قطر متناسب از اندازه های مینیاتوری ۱/۸ اینچ تا سایزهای بزرگ تر ۲ اینچ بر مبنای دبی مورد نیاز.
- کلاس و رده فشاری: انتخاب دقیق فشارهای کاری مانند کلاس ۱۵۰، ۳۰۰، ۶۰۰، ۸۰۰، ۱۵۰۰ یا استانداردهای PN متناسب با فشار بویلر.
- نوع اتصال خط لوله: انتخاب نحوه اتصال متناسب با خط شامل اتصالات رزوه ای NPT و BSP، اتصالات جوشی سوکت ولد یا اتصالات فلنجی.
- جنس آب بند ساقه (Packing): به کارگیری پکینگ گرافیتی برای دماهای فوق العاده بالا و پکینگ های تفلونی برای دماهای پایین تر.
- جنس ساقه و دیسک سوزنی: استفاده از فولادهای زنگ نزن سخت کاری شده برای به حداقل رساندن سایش سیت و سوزن.
کارشناسان بخش فنی دیگ بخار سید با بررسی دقیق نقشه خط لوله شما، مناسب ترین گزینه را متناسب با بودجه و نیاز واقعی سیستم تعیین می کنند.
موقعیت های نصب و کاربردهای شیر سوزنی در سیستم های بخار
شیر سوزنی دیگ بخار با توجه به عملکرد تنظیمی خود در بخش های مختلفی از موتورخانه و خطوط بخار نصب می شود:
- شیر زیر گیجی مانومتر: نصب در زیر درجه های نمایش فشار به منظور مهار ضربات مکانیکی و تعویض آسان گیج بدون تخلیه خط.
- خطوط لول گیج و آب نما: مهار و کنترل ورود و خروج آب و بخار به لوله های شیشه ای نشان دهنده سطح آب دیگ بخار.
- شیر بلودان سطحی: تخلیه کنترل شده املاح معلق و رسوبات سطحی از بالای بویلر بدون افت ناگهانی فشار سیستم.
- خطوط نمونه گیری آزمایشگاهی: تنظیم جریان خروج آب بویلر برای آزمایش های شیمیایی و سنجش سختی آب در فواصل زمانی منظم.
- مسیر تزریق مواد شیمیایی: کنترل دبی ورودی محلول های ضد رسوب و ضد خوردگی به آب تغذیه دیگ بخار.
نکات کلیدی در نگهداری و نصب اصولی شیر سوزنی دیگ بخار
رعایت نکات فنی در مرحله نصب و نگهداری تضمین کننده عملکرد روان و طولانی مدت شیر سوزنی خواهد بود:
- رعایت جهت پیکان جریان: بر روی بدنه تمامی شیرهای سوزنی جهت عبور سیال درج شده است؛ نصب برعکس موجب ناتوانی در تنظیم و آسیب به سیت می شود.
- پرهیز از محکم کردن اضافی فلکه: اعمال گشتاور بیش از حد با آچار در هنگام بستن، شکل هندسی نوک مخروطی را دگرگون ساخته و نشتی دائمی ایجاد می کند.
- استفاده از صافی و استرینر: قرار دادن فیلتر مناسب قبل از شیر سوزنی مانع از ورود پلیسه و رسوبات آب به فضای سیت و سوزن می گردد.
- بررسی دوره ای آب بندی گلند: در صورت مشاهده هرگونه نشتی بخار از اطراف محور، پیچ های گلند را به آرامی و به صورت یکنواخت سفت نمایید.
عوامل موثر بر قیمت و فروش شیر سوزنی دیگ بخار
قیمت شیر سوزنی دیگ بخار متاثر از عواملی همچون متریال به کار رفته در بدنه و اجزای داخلی، رده فشاری، برند تولیدکننده، نوع اتصالات و استانداردهای اخذ شده می باشد. خرید بدون واسطه از تامین کنندگان دست اول مانند دیگ بخار سید، متضمن تهیه کالای مرغوب با قیمتی منصفانه و منطقی است.
نتیجه گیری
شیر سوزنی دیگ بخار به عنوان ابزاری ظریف و حیاتی در صنایع حرارتی، نقش اساسی در کنترل دقیق سیالات، حفظ ایمنی ادوات ابزار دقیق و ارتقای بهره وری دیگ های بخار ایفا می کند. انتخاب درست این قطعه بر اساس کلاس فشاری، جنس بدنه متناسب با خورندگی و انطباق با استانداردهای ASME و API، از بروز حوادث ناگوار و نشتی های پرهزینه جلوگیری می نماید. مجموعه دیگ بخار سید با فراهم آوردن تنوعی گسترده از شیرآلات استاندارد و ارائه خدمات پشتیبانی فنی، همراهی مطمئن برای تضمین کیفیت و استاندارد خطوط بخار کارخانجات در سراسر کشور است.
