معماری مدرن و محدودیتهای ناشی از ساختوساز شهری در پروژههای امروزی، لزوم استفاده بهینه از کوچکترین ابعاد فضا را دوچندان کرده است. در این میان، ورودی ساختمانها و گذرگاههای داخلی بهویژه راهروهای کمعرض و باریک، همیشه چالشی اساسی برای معماران، سازندگان و کارفرمایان به شمار میآیند. نصب دربهای لولایی سنتی معمولاً بخش عمدهای از فضای مفید راهرو را در زمان باز شدن اشغال میکند و استفاده از دربهای اسلایدینگ یا کشویی رایج نیز به دلیل نیاز مبرم به فضای جانبی جهت حرکت لنگهها بر روی دیوارها، در چنین پلانهایی عملاً غیرممکن است. اینجاست که اهمیت مهندسی و نکات فنی اجرای درب اتوماتیک تاشو یا اتوبوسی در راهروهای باریک مشخص میشود؛ سیستمی هوشمند و مهندسیشده که بیشترین میزان بازشوی مفید را در فشردهترین ابعاد ممکن فراهم میسازد.
شرکت آدریان صنعت ماهان بهعنوان یکی از نامهای پیشرو در صنعت سیستمهای اتوماسیون تردد، با بهرهگیری از مهندسی نوین و متریال درجه یک، توانسته است کاملترین مجموعه خدمات طراحی، تولید و نصب این سیستمها را ارائه دهد. اجرای درب اتوماتیک تاشو یا اتوبوسی در راهروهای باریک مستلزم تسلط بر اصول مکانیک حرکتی، آگاهی از رفتار وزن لنگهها، تنظیم الکترونیک اپراتور و رعایت استانداردهای دقیق ایمنی است تا سیستم در درازمدت بالاترین بهرهوری، کمترین استهلاک و نرمترین حرکت را ارائه دهد. در این راهنمای جامع، به موشکافی تمام جزییات، استانداردهای ساختاری و چالشهای مهندسی این مکانیزم منحصربهفرد میپردازیم.
سازوکار عملکردی درب اتوماتیک تاشو یا فولدینگ

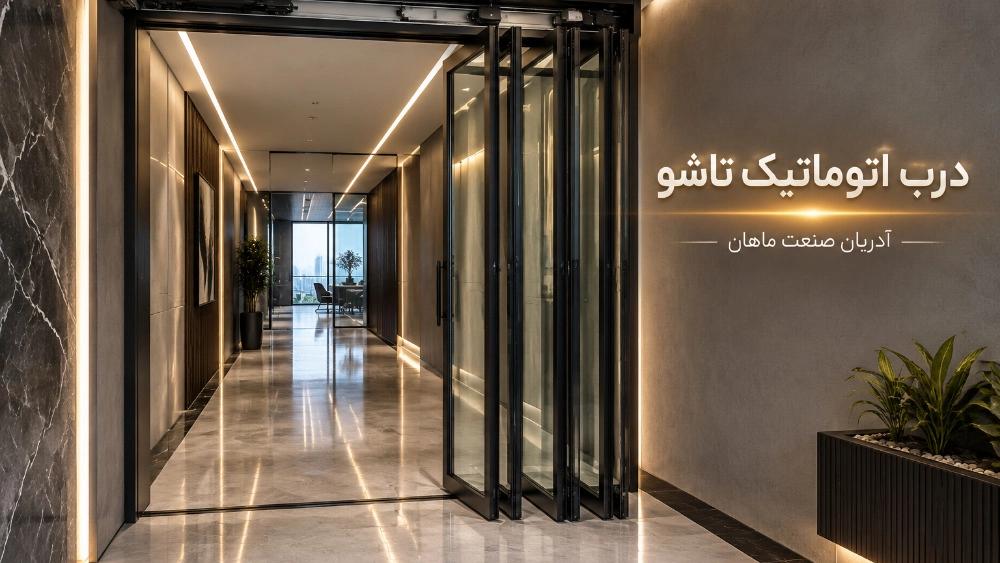

درب اتوماتیک تاشو که در اصطلاح بازار و مهندسی با عناوینی نظیر درب اتوبوسی یا فولدینگ (Folding Door) شناخته میشود، متشکل از دو، سه یا چهار لنگه متحرک است که بهوسیله لولاهای صنعتی مقاوم به یکدیگر متصل شدهاند. عملکرد این درب شباهت بسیار زیادی به مکانیزم باز و بسته شدن درب اتوبوسهای درونشهری دارد؛ به گونهای که با دریافت فرمان از سوی سنسورها یا سیستمهای کنترل دسترسی، لنگهها روی یکدیگر به شکل آکاردئونی تا شده و به سمت کنارههای قاب جمع میشوند.
نکته متمایز این ساختار در مقایسه با سایر دربهای شیشهای اتوماتیک، نسبت خیرهکننده بازشوی مفید به کل دهنه است. در یک راهروی کمعرض، سیستمهای کشویی مرسوم تنها حدود پنجاه درصد از کل بازشو را در اختیار کاربر قرار میدهند؛ زیرا نیمی از فضا باید به عنوان لنگه ثابت منظور شود تا لنگه متحرک بر پشت آن بلغزد. اما با اجرای درب اتوماتیک تاشو یا اتوبوسی در راهروهای باریک میتوان بیش از هشتاد و پنج الی نود درصد از کل عرض بازشو را به عنوان معبر عبور و مرور مفید به کار گرفت. مجموعه مهندسی آدریان صنعت ماهان در طراحی این لنگهها از پیشرفتهترین محاسبات مرکز ثقل استفاده میکند تا فشار ناشی از حرکت چرخشی لنگهها به بهترین شکل ممکن میان پروفیلها و غلطکها توزیع شود و سیستم بدون کوچکترین لرزش یا صدایی باز و بسته گردد.
مزایای فنی و اقتصادی دربهای تاشو در فضاهای فشرده
استفاده از سیستم درب اتوماتیک تاشو تنها یک تغییر ظاهری نیست، بلکه پاسخی کارآمد به مشکلات متعدد در مدیریت ترافیک انسانی و کاهش پرت انرژی در فضاهای کمعرض است. راهروهای باریک در بیمارستانها، درمانگاهها، بانکها، ساختمانهای تجاری، مراکز آموزشی و مجتمعهای مسکونی لوکس روزانه حجم بالایی از ترافیک را تحمل میکنند. در این فضاها نیاز است که برانکاردها، ویلچرها و بار با کمترین مانع جابهجا شوند.
نخستین مزیت فنی برجسته، سرعت بالای عملکرد است. به دلیل اینکه کورس حرکتی هر لنگه به تنهایی کوتاه است، باز شدن کامل ورودی با سرعتی بهمراتب بالاتر از دربهای اسلایدینگ انجام میپذیرد که این امر مانع از تجمع افراد در معبرهای کمعرض میشود. دومین مزیت مهم، ارتقای راندمان مصرف انرژی است. با اجرای درب اتوماتیک تاشو یا اتوبوسی در راهروهای باریک توسط آدریان صنعت ماهان، درزگیری کامل به کمک موییها و نوارهای لاستیکی مهندسیشده EPDM صورت میگیرد و از تبادل حرارت و برودت بین فضاهای گوناگون ساختمان جلوگیری کامل به عمل میآید. همچنین سیستمهای تاشوی مدرن آدریان صنعت ماهان با تجهیز به انکودرهای دقیق دیجیتال، رفتاری نرم و ایمن دارند که مانع از هرگونه آسیب و تنش ناشی از ترمزهای ناگهانی میشود.
آمادهسازی، شاسیکشی و تراز زیرساخت برای راهروهای باریک
مهمترین بخش اجرایی که تضمینکننده عملکرد روان و طول عمر مکانیکی سیستم است، شاسیکشی صحیح و تراز بودن سازه اصلی در راهرو است. دیوارهای راهروهای باریک ممکن است دارای ناشاقولی، تحدب، تقعر یا انحرافات میلیمتری باشند که در چشم غیرمسلح چندان دیده نمیشوند، اما برای یک سیستم تاشوی حساس، خطایی مرگبار محسوب میشوند. اگر سازه حتی به اندازه چند میلیمتر از تراز افقی و عمودی خارج باشد، لنگهها حین تا شدن با مقاومت ناخواسته روبهرو میشوند و موتور آمپر بیشازحد خواهد کشید.
متخصصان آدریان صنعت ماهان پیش از استقرار مکانیزم، از قوطیهای استاندارد فولادی نظیر مقاطع سنگین هشتاد در چهل یا صد در چهل میلیمتر برای ایجاد کلاف پیرامونی صلب و کاملاً تراز استفاده میکنند. در راهروهای کمعرض، نباید ضخامت شاسی بهگونهای طراحی شود که از عرض مفید معبر بکاهد. شاسی فلزی باید کاملاً در عمق دیوار یا بهصورت مخفی در سازه مهار شود و اتصال آن به سقف و کف از طریق بولتها و رولپلاکهای باربر صنعتی صورت گیرد تا هرگونه ارتعاش لنگهها در سرعتهای بالا مهار شود. اجرای درب اتوماتیک تاشو یا اتوبوسی در راهروهای باریک بدون زیرسازی صلب، پس از مدتی منجر به سایش ناهمگون لولاها و افتادگی لنگهها خواهد شد، از این رو مرحله شاسیکشی در استانداردهای مهندسی آدریان صنعت ماهان از بالاترین ضریب دقت برخوردار است.
طراحی لنگهها، پروفیل و توزیع وزن در سیستمهای تاشو
در سیستمهای فولدینگ، وزن لنگه بازوی متحرک بر روی لولاها و غلطکهای میانی قرار میگیرد؛ به این مفهوم که لنگه مانند دربهای کشویی به سادگی روی یک خط راست آویزان نیست، بلکه در جریان باز و بسته شدن، گشتاور پیچشی خاصی را به مجموعه اعمال میکند. به همین دلیل، انتخاب صحیح ضخامت شیشه و متریال فریم اهمیت حیاتی دارد. استفاده از شیشههای سکوریت ده میلیمتر اگرچه امنیت فیزیکی ایجاد میکند، اما وزن لنگه را بالا برده و بار مکانیکی لولاها را سنگین میسازد.
کارشناسان آدریان صنعت ماهان با توجه به ابعاد دهانه، بهرهگیری از شیشههای سکوریت شش الی هشت میلیمتری مقاومشده یا شیشههای لمینت سبک ویژه را پیشنهاد میدهند که ضمن دارا بودن ضریب ایمنی شکست بالا، وزن مرده سازه را در بازهای استاندارد حفظ کند. فریم آلومینیومی نیز باید از نوع آنودایز شده یا رنگ پودری الکترواستاتیک با آلیاژ 6063 و سختی وبستر مناسب انتخاب گردد. در راهروهای باریک، از فریمهای باریک و اسلیم استفاده میشود تا سطح شیشه به حداکثر برسد و علاوه بر زیبایی بصری و بزرگتر نشان دادن محیط باریک، فضای فیزیکی لنگهها هنگام جمع شدن به حداقل ممکن میل کند.
انتخاب سیستم انتقال قدرت، موتور و اپراتور الکترونیکی
قلب تپنده هر سیستم خودکار، اپراتور و موتور حرکتی آن است. در اجرای درب اتوماتیک تاشو یا اتوبوسی در راهروهای باریک، موتور نه تنها وظیفه باز و بسته کردن درب را بر عهده دارد، بلکه باید نیروی گشتاور مورد نیاز برای غلبه بر اینرسی تا شدن بازوها را نیز تولید کند. برای این منظور، استفاده از موتورهای نسل جدید براشلس (Brushless) به دلیل بازدهی حرارتی فوقالعاده، عدم تولید صدا، مصرف برق بهینه و قابلیت کارکرد مداوم در ترافیکهای شدید، بدون شک برترین گزینه است.
آدریان صنعت ماهان با بهکارگیری موتورهای براشلس پرقدرت مجهز به گیربکسهای هلیکال بیصدا و انکودرهای دیجیتال پیشرفته، تضمین میکند که درب با شتاب نرم و پایدار باز شده و قبل از بسته شدن کامل، کاهش سرعت بدون لرزش را تجربه کند. برد کنترل هوشمند این سیستمها قادر است وضعیت بادگیر بودن راهرو، تغییرات فشار هوای ناشی از سیستمهای تهویه ساختمان و موانع فیزیکی را ارزیابی کند. همچنین امکان تنظیم مستقل سرعت بازشو، سرعت بستهشو، زمان بازماندن لنگهها و قدرت ترمز در مرکز کنترل فراهم است تا بر اساس الگوی رفتوآمد متناسبسازی گردد.
هندسه اهرمها، لولاها و ریل هدایتکننده کفی
پیچیدهترین بخش مکانیکی درب تاشو، بازوهای مکانیکی یا اهرمهای مفصلی رابط میان اپراتور و لنگهها هستند. چرخش بازو باید با زاویه تا شدن لنگه هماهنگی ریاضی کاملی داشته باشد. اگر زاویه اتصال بازوها به طور نامتقارن تنظیم شود، لنگهها هنگام جمع شدن در یک راستا جفت نخواهند شد و این امر سبب میشود درب به صورت ناقص باز شده و از عرض عبور مفید کاسته شود.
لولاهای متصلکننده لنگهها به یکدیگر نیز باید از جنس استیل ضد زنگ نگیر یا آلومینیوم فشرده با یاتاقانهای برنجی خودروانساز ساخته شوند تا به مرور زمان در اثر گردوغبار سفت نشده و صدای جیرجیر ایجاد نکنند. چالش دیگر در راهروهای باریک، هدایت پایینی لنگهها است. سیستمهای درب اتوماتیک تاشو آدریان صنعت ماهان در دو مدل «دارای ریل کف» و «بدون ریل کف» قابل پیادهسازی هستند. در راهروهایی که تردد تجهیزات بیمارستانی یا ویلچر وجود دارد، پیادهسازی سیستم معلق بدون ریل کف یا استفاده از ریلهای کفخواب توکار باریک توصیه میشود تا معبر کاملاً مسطح باقی بماند و عبور اشخاص یا چرخدستیها بدون برخورد به مانع فیزیکی انجام گیرد.
تدابیر ایمنی سنسورها و یکپارچهسازی با سیستم اعلان حریق
ایمنی در راهروهای کمعرض که میدان دید کمتری نسبت به سالنهای باز دارند، مقولهای بسیار حساس و بحرانی است. با توجه به اینکه لنگههای درب اتوبوسی به سمت جلو و عقب حرکت برداری دارند، استفاده از سنسورهای مایکروویو حرکتی معمولی به تنهایی کافی نیست و ممکن است در زمان باز شدن، لنگه با فردی که نزدیک شده برخورد کند.
برای جلوگیری از این اتفاق، شرکت آدریان صنعت ماهان دربهای فولدینگ خود را به پیشرفتهترین سنسورهای ترکیبی پرده نوری مادون قرمز مجهز میکند. این سنسورها پردهای متراکم از اشعههای نامرئی را در سرتاسر مسیر تا شدن لنگهها و آستانه ورود میگسترانند؛ به گونهای که اگر حتی جسمی بسیار کوچک در مسیر چرخش لنگه قرار گیرد، سیستم در کسری از ثانیه متوقف شده یا مسیر حرکتی را معکوس مینماید. علاوه بر سنسورهای برخورد، اپراتورهای ارائه شده توسط آدریان صنعت ماهان قابلیت اتصال بیواسطه به تابلوی اعلام حریق (Fire Alarm System) ساختمان را دارند؛ بدین ترتیب به محض دریافت هشدار دود یا آتشسوزی، درب میتواند به صورت اتوماتیک کاملاً باز شده و معبر فرار ایمنی را برای تخلیه سریع افراد از راهروی باریک فراهم سازد.
سیستم تغذیه اضطراری، کنترل تردد و هوشمندسازی
قطع برق نباید دسترسی افراد به راهروهای ارتباطی را قطع کند؛ به خصوص در فضاهای حساسی چون مراکز بهداشتی یا پارکینگها که راهروها نقش حیاتی در تخلیه اضطراری ایفا میکنند. به همین دلیل، اجرای درب اتوماتیک تاشو یا اتوبوسی در راهروهای باریک توسط آدریان صنعت ماهان همواره همراه با پکیج باتری پشتیبان (UPS) با برد شارژ هوشمند صورت میگیرد. این مجموعه باتری داخلی به محض قطع شبکه برق شهری، فرمانهای اپراتور را حفظ کرده و بسته به تنظیمات تعریفشده، یا امکان چندین چرخه باز و بسته شدن را فراهم میآورد یا درب را برای ایمنی به صورت کاملاً باز متوقف میسازد. همچنین امکان آزادسازی دستی مکانیزم با یک کلید خلاصکن مخصوص در زمانهای اضطراری در نظر گرفته شده است.
از سوی دیگر، این دربها قابلیت انطباق کامل با انواع ابزارهای مدیریت هوشمند ساختمان را دارند. میتوان درب اتوبوسی را به اکسس کنترلهای کارتی، تگهای RFID، پددهای کدینگ، ریدرهای تشخیص چهره و اسکنرهای اثر انگشت مجهز کرد. این ویژگی برای ورودیهای خاص مانند اتاقهای عمل، آزمایشگاهها، بخشهای سرور و ادارات با محرمانگی بالا در راهروهای باریک مزیتی فوقالعاده به شمار میآید.
استانداردهای عایقبندی صوتی و حرارتی در راهروها
راهروها غالباً رفتاری مشابه تونلهای صوتی دارند؛ انتشار امواج صدا در راهروهای دراز و باریک تشدید میشود و انعکاسهای مکرر ایجاد میکند. دربهای لولایی با درزهای باز، عایق مناسبی برای این پدیده نیستند. در این شرایط، اجرای درب اتوماتیک تاشو یا اتوبوسی در راهروهای باریک اگر با استانداردهای درزگیری اصولی همراه شود، نقش یک سد اکوستیک قوی را بازی میکند.
آدریان صنعت ماهان در دور تا دور کلاف پیرامونی، محل اتصال لولاها و زیر لنگهها از موییهای نانو سیلیکونی چندردیفه و واشرهای درزگیر لاستیکی ترموپلاستیک استفاده میکند. این قطعات باعث میشوند نفوذ جریانهای هوا و افت دمایی به صفر برسد و صدای عبور افراد از راهرو به اتاقهای همجوار نفوذ نکند. عایقبندی دقیق دربهای تاشوی این مجموعه، علاوه بر حفظ آرامش ساکنان، هزینههای تاسیسات سرمایشی و گرمایشی را تا حد چشمگیری در طول سال کاهش میدهد.
سرویس و نگهداری دورهای درب اتوماتیک تاشو
به دلیل اینکه مکانیزم دربهای اتوبوسی نسبت به دربهای ریلی معمولی دارای تعداد لولاهای متحرک، اتصالات مفصلی و بازوهای مکانیکی بیشتری است، نیازمند یک برنامه منظم برای نگهداری پیشگیرانه است. چشمپوشی از سرویسهای دورهای میتواند منجر به خشکی یاتاقانها، از رگلاژ خارج شدن اهرمها و فشار مضاعف به موتور دستگاه گردد.
برنامه نگهداری ارائه شده توسط آدریان صنعت ماهان شامل بازبینی کشش تسمه دندانهدار، رگلاژ لولاهای میانی جهت برطرف کردن افتادگی احتمالی، پاکسازی مسیر ریلهای بالا، روانکاری تخصصی با اسپریهای گریس پایه لیتیوم یا سیلیکون غیرجاذب گردوغبار، تست حساسیت پرده نوری مادون قرمز و سنجش سلامت باتریهای بکآپ است. مهندسان مجرب آدریان صنعت ماهان با تنظیم دقیق نرمافزاری و بررسی ارتعاشات شاسی به شکل دورهای، دوام و نرمی عملکرد درب اتوماتیک تاشو یا اتوبوسی در راهروهای باریک را در طول سالیان متمادی تضمین میکنند.
چرا آدریان صنعت ماهان بهترین انتخاب برای اجرای دربهای تاشو است
اجرای یک درب اتوماتیک تاشو در فضایی وسیع ممکن است برای بسیاری از نصابان امکانپذیر باشد، اما اجرای درب اتوماتیک تاشو یا اتوبوسی در راهروهای باریک کاری است که نیازمند دقت صدم میلیمتر، دانش مهندسی مکانیک، درک چگونگی رفتار فضا و محاسبات گشتاور است. کوچکترین لغزش در تراز یا استفاده از قطعات نامرغوب میتواند ظرف چند ماه سیستم را به صدای ناهنجار و استهلاک قطعات بیندازد.
شرکت آدریان صنعت ماهان با تلفیق تکنولوژی روز جهانی، استفاده از باکیفیتترین موتورها، لولاها، غلتکها و پروفیلهای اکستروژن مقاوم همراه با تیم فنی متخصص، این اطمینان را به سازندگان، مشاوران و کارفرمایان میدهد که حتی در باریکترین و چالشبرانگیزترین بازشوها، سیستمی با حداکثر بهرهوری، نهایت زیبایی و ایمنی بیقیدوشرط نصب گردد. پشتیبانی دائم، گارانتی واقعی تجهیزات و مشاوره مهندسی پیش از اجرا، آدریان صنعت ماهان را به برندی شاخص و قابل اعتماد در سراسر کشور در حوزه تخصصی انواع درب اتوماتیک و سازههای کنترل تردد تبدیل کرده است.
جمعبندی
بهرهگیری از دربهای اتوماتیک اتوبوسی یا تاشو در پروژههای ساختمانی پاسخی کاملاً هوشمندانه، شیک و مهندسیشده به معضل کمبود فضا در راهروها و معابر باریک است. این سیستم با تا کردن متوالی لنگهها بر روی هم، امکان دستیابی به بیش از نود درصد عرض کل ورودی را محقق میسازد؛ ویژگی کمنظیری که هیچ مکانیزم کشویی دیگری قادر به برآورده ساختن آن نیست. موفقیت نهایی در عملکرد این سیستم وابسته به هماهنگی اجزای شاسیکشی، موتور براشلس، لولاهای خودروانساز، سنسورهای ایمنی مادون قرمز و تراز دقیق قطعات است. شرکت آدریان صنعت ماهان با تعهد به استانداردهای بینالمللی و تکیه بر تجربه ارزشمند پروژههای متعدد، راهحلی ایدهآل و پایدار را برای اجرای درب اتوماتیک تاشو یا اتوبوسی در راهروهای باریک در اختیار شما قرار میدهد تا بدون نگرانی از محدودیت فضا، ورودیهایی ایمن، لوکس و پردوام خلق کنید.
