صنعت ریخته گری تحت فشار یا دایکاست، ستون فقرات تولید قطعات با کیفیت و با دقت بالا در صنایع خودروسازی، روشنایی، لوازم خانگی و تجهیزات پزشکی است. شهر مشهد و استان خراسان رضوی به عنوان یکی از قطب های صنعتی قدرتمند شرق کشور، سهم چشمگیری در تامین قطعات فلزی دقیق دارند. در این میان، داشتن یک راهنمای جامع ساخت قاب دایکاست مشهد به صنعتگران، مهندسان و تولیدکنندگان کمک میکند تا سرمایه گذاری صنعتی خود را به مطمئن ترین شکل ممکن هدایت کنند. کیفیت خروجی قطعات آلومینیومی، روی یا زاماک به صورت مستقیم وابسته به طراحی اصولی و فرآیند ساخت قالب دایکاست است.
اگر به دنبال تولید با تیراژ بالا، تلرانس های ابعادی بسیار بسته و سطوح کاملا صاف هستید، مجموعه تخصصی قالب سازی توس مولد به عنوان مرجع برتر در زمینه تولید قالب های پلاستیکی و دایکاست در خراسان رضوی، با بهره گیری از ماشین آلات پیشرفته فرز سی ان سی و نرم افزارهای روز دنیا، همراه صنعتی شما در مسیر خلق ارزش افزوده اقتصادی خواهد بود. در این راهنما به بررسی عمیق مراحل طراحی، انتخاب فولاد، روش های کنترل حرارت و استانداردهای کلیدی میپردازیم.
قاب دایکاست چیست و چرا ساخت آن نیازمند دقت میکرونی است؟

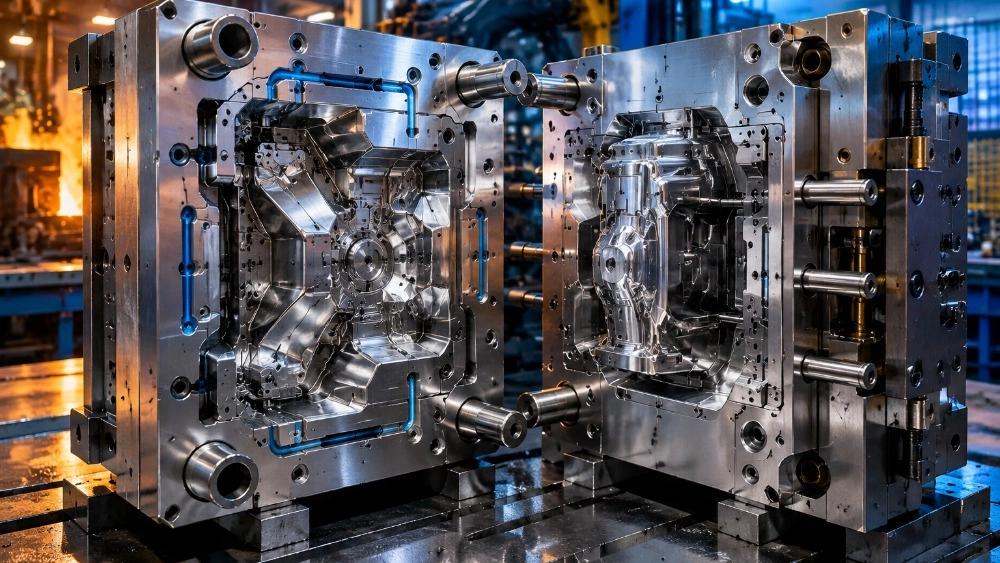

قالب یا قاب دایکاست ابزاری بسیار مستحکم از جنس فولادهای آلیاژی مقاوم در برابر حرارت بالا است که فلز مذاب با فشاری عظیم (گاهی تا بیش از ۱۰۰۰ بار) به درون حفره های آن تزریق میشود. مذاب آلومینیوم با دمایی نزدیک به ۷۰۰ درجه سانتی گراد و با سرعتی باورنکردنی وارد این قاب میشود. بنابراین اگر طراحی قاب دایکاست بر مبنای اصول مهندسی انجام نشده باشد، پدیده هایی نظیر شوک حرارتی، خستگی گرمایی و فرسایش سطح قالب رخ میدهد که نتیجه آن افت کیفیت نهایی و هدررفت سرمایه است.
در شهر مشهد به دلیل وجود صنایع قطعه سازی بزرگ، رقابت بسیار شدیدی برای دستیابی به بالاترین استانداردها وجود دارد. مجموعه قالب سازی توس مولد با سال ها سابقه درخشان در طراحی انواع قاب های صنعتی، این امکان را فراهم کرده است که قطعات فلزی پیچیده را بدون کوچک ترین عیب انقباضی و با بالاترین صافی سطح تولید کنید. دقت میکرونی در این فرآیند سبب کاهش چشمگیر زمان و هزینه ماشین کاری ثانویه بر روی قطعات خواهد شد.
مراحل گام به گام طراحی قاب دایکاست در قطب صنعتی مشهد
طراحی و ساخت قالب نیازمند یک چرخه مهندسی دقیق است که اگر هر مرحله به صورت تخصصی ارزیابی نشود، قطعه تولیدی دارای نواقصی مانند مک یا تخلخل های گازی خواهد بود. در استاندارد کاری قالب سازی توس مولد، مراحل کار به صورت زیر تدوین میگردد:
۱. تحلیل اولیه قطعه و بازبینی امکان سنجی تولید (DFM)
پیش از دست به ابزار شدن، هندسه قطعه توسط مهندسان مکانیک بررسی میشود. در این مرحله زوایای خروج قالب یا شیب قالب، ضخامت دیواره ها و محل خط جدایش مشخص میگردد. یکنواختی ضخامت در قاب دایکاست از اهمیت فوق العاده ای برخوردار است؛ چرا که تغییرات ناگهانی ضخامت سبب حبس هوا و تمرکز تنش حرارتی میشود.
۲. مدلسازی سه بعدی با نرم افزارهای پیشرفته
پس از تایید اولیه، مدلسازی کامل سمبه، ماتریس، کفشک ها و سیستم پران به کمک نرم افزارهای سالیدورکس، کتیا یا ان ایکس انجام میشود. در این مرحله مهندسان قالب سازی توس مولد تمامی استانداردهای لازم برای جانمایی قطعات متحرک، کشویی ها و مکانیزم های هیدرولیک را پیاده سازی میکنند.
۳. شبیه سازی جریان مذاب و انتقال حرارت (Mold Flow Analysis)
شبیه سازی با نرم افزارهای تخصصی ریخته گری انجام میشود تا نحوه پر شدن کانال ها و جریان فلز مذاب به تصویر کشیده شود. با این کار، بهترین موقعیت برای راهگاه ها، گلویی تزریق و کانال های خروج گاز (ونتینگ) تعیین میشود و از ایجاد خطوط جوش نامناسب و حفره های گازی جلوگیری به عمل می آید.
- نیاز به بررسی طرح صنعتی خود دارید؟مهندسان با تجربه ما در مجموعه قالب سازی توس مولد آماده ارزیابی تخصصی فایل های سه بعدی و ارائه مشاوره مهندسی برای ارتقای راندمان تولید شما هستند. همین امروز نقشه های خود را برای بررسی به کارشناسان ما بسپارید.
انتخاب فولاد مناسب؛ قلب تپنده دوام قاب دایکاست
یکی از ارکان اصلی در این راهنمای جامع ساخت قاب دایکاست مشهد، بررسی دقیق جنس فولاد به کار رفته در سنبه و ماتریس است. قاب های دایکاست تحت فشارهای مکانیکی سنگین و شوک های حرارتی پی در پی قرار دارند. بنابراین نمیتوان از فولادهای معمولی کربنی استفاده کرد.
- فولاد گرم کار ۱.۲۳۴۴ (H13): پرکاربردترین فولاد برای قالب های دایکاست آلومینیوم و منیزیم. این آلیاژ مقاومت بی نظیری در برابر خستگی حرارتی و بازپخت دارد.
- فولاد ۱.۲۳۴۳ (H11): دارای چقرمگی بالاتر و مقاومت عالی در برابر ترک های ناشی از شوک های حرارتی ناگهانی.
- فولاد ۱.۲۳۶۷: گزینه ای عالی و فوق العاده پایدار برای تولید در تیراژهای سنگین و قطعات حساس خودرویی.
در کارگاه صنعتی قالب سازی توس مولد، اصالت آلیاژها و کیفیت عملیات حرارتی به صورت سخت گیرانه کنترل میشود. انجام عملیات کوئنچ، تمپر اصولی در کوره های تحت خلاء و نیتروراسیون سطحی باعث افزایش طول عمر قاب دایکاست تا بیش از ۲۰۰ هزار تزریق خواهد شد.
فناوری های ماشین کاری پیشرفته در ساخت قالب دایکاست مشهد
پس از آماده سازی بلوک های فولادی، عملیات براده برداری و شکل دهی دقیق آغاز میشود. دقت بالا در ساخت قالب دایکاست نیازمند بهره گیری از تکنولوژی های روز دنیا است که در مشهد توسط کارگاه های تخصصی پیاده سازی میشود:
فرزکاری سی ان سی پنج محور و سه محور
بلوک های سخت کاری شده باید با کمترین خطای ابعادی تراشیده شوند. فرزکاری های با سرعت و دقت بسیار بالا (High Speed Machining) تضمین میکنند که دیواره های قاب دایکاست بهترین انطباق را با سنبه و ماتریس داشته باشند.
اسپارک کاری یا تخلیه الکتریکی (EDM)
در مناطقی از قاب دایکاست که دارای گوشه های تیز، شیارهای عمیق یا هندسه های غیرقابل دسترسی با ابزار فرز هستند، از دستگاه های اسپارک دقیق بهره گرفته میشود تا فرم های مورد نظر با خطایی کمتر از چند میکرون روی فولاد نقش ببندد.
وایركات صنعتی (Wire EDM)
برای برش قطعات بسیار دقیق سنبه، کشویی ها و اینسرت های حساس، وایرکات دقیق ترین روش است که کیفیت انطباق قطعات قالب را به حداکثر ممکن میرساند.
اهمیت سیستم های خنک کاری و تخلیه گاز در قاب دایکاست
بزرگ ترین چالش در فرآیند ریخته گری تحت فشار، خارج کردن حرارت و تخلیه هوای درون محفظه است. اگر حرارت به صورت نامتوازن خارج شود، تابیدگی در قطعه نهایی به وجود می آید.
- طراحی کانال های خنک کاری یکنواخت: در قالب سازی توس مولد، مسیرهای آبگرد یا خنک کاری با روغن داغ بر پایه اصول ترمودینامیکی طراحی میشوند تا دما در تمام سطح قالب یکنواخت باقی بماند. این کار طول عمر قاب را دو برابر کرده و زمان هر سیکل تولید را به میزان چشمگیری کاهش میدهد.
- سیستم های تخلیه گاز (Chill Vents): خروج سریع گازها و ذرات ریز هوا مانع از بروز حفره های میکروسکوپی در داخل ساختار قطعه آلومینیومی میشود و قابلیت آبکاری و پرداخت قطعات را به حداکثر میرساند.
هزینه ساخت قاب دایکاست در مشهد به چه عواملی بستگی دارد؟
برای بسیاری از کارفرمایان و صاحبان مشاغل، اطلاع از ساختار قیمت گذاری در پروژه های ساخت قالب اهمیت بسیار زیادی دارد. عوامل موثر بر قیمت نهایی ساخت قالب دایکاست در مشهد عبارتند از:
- پیچیدگی هندسی و ابعاد قطعه: وجود زوایای منفی، سوراخ های جانبی و نیاز به استفاده از کشویی های مکانیکی یا سیلندرهای هیدرولیک، هزینه ماشین کاری را بالا میبرد.
- تعداد کویتی یا حفره ها: ساخت قالب های تک حفره ای هزینه اولیه کمتری دارند اما برای تیراژهای میلیونی، طراحی قالب های چند کویتی بسیار به صرفه تر است.
- نوع و برند فولاد مصرفی: فولادهای اروپایی مرغوب مانند بوهلر، به دلیل طول عمر بالاتر و مقاومت ساختاری عالی، ارزش سرمایه گذاری بالاتری نسبت به نمونه های معمولی دارند.
- کیفیت پرداخت و پوشش دهی سطح: پوشش های نیتراسیون و پولیش سطحی آینه ای باعث راحتی در پران قطعه و زیبایی محصول نهایی میشود.
کارشناسان برآورد پروژه در مجموعه قالب سازی توس مولد پیش از آغاز پروژه، تحلیل جامعی از بازگشت سرمایه (ROI) به مشتریان ارائه میدهند تا هزینه ها در تناسب کامل با تیراژ و کاربری قطعه برنامه ریزی شوند.
چرا صنعتگران خراسان، قالب سازی توس مولد را انتخاب میکنند؟
انتخاب سازنده مجرب، تفاوت میان یک پروژه صنعتی سودآور و یک شکست تجاری پرهزینه است. مجموعه صنعتی قالب سازی توس مولد با سال ها تمرکز حرفه ای بر تولید قالب های پلاستیکی و دایکاست در خراسان رضوی، نامی شناخته شده و معتبر در این عرصه به شمار میرود. از ویژگی های برجسته این مرکز میتوان به موارد زیر اشاره نمود:
- تسلط کامل بر علوم متالورژی و استانداردهای روز بین المللی دایکاست
- استفاده از پیشرفته ترین ماشین آلات سی ان سی و تجهیزات دقیق اندازه گیری CMM
- ارائه خدمات جامع از طراحی سه بعدی و مهندسی معکوس تا ساخت، تست نمونه اولیه و تحویل قطعه نهایی
- پشتیبانی مداوم، ارائه نقشه های فنی کامل و تامین قطعات یدکی قالب
- گارانتی واقعی کارکرد قالب و تضمین تیراژ توافق شده
نکات کلیدی در نگهداری و افزایش طول عمر قاب دایکاست
ساخت یک قاب دایکاست نیازمند صرف هزینه و زمان است؛ بنابراین نگهداری صحیح از آن در خطوط تولید نقشی حیاتی در حفظ سرمایه دارد. رعایت چند نکته ساده اما فنی میتواند عمر ابزار شما را چند برابر کند:
- پیش گرمایش استاندارد پیش از شروع تولید: هرگز فلز مذاب داغ را وارد قالب سرد نکنید. پیش گرم کردن قاب تا دمای حدود ۱۵۰ الی ۲۵۰ درجه سانتی گراد مانع از بروز شوک دمایی و ایجاد میکروترک ها میشود.
- استفاده از مواد روانکار و رهایش مرغوب: پاشش مناسب اسپری دایکاست روی سطوح ماتریس، علاوه بر خنک کاری موضعی، از چسبیدن آلومینیوم به بدنه قالب جلوگیری میکند.
- رسوب زدایی مرتب کانال های آبگرد: با گذشت زمان، رسوب آب درون لوله های خنک کننده تشکیل میشود که تبادل حرارتی را مختل میکند. تمیزکاری دوره ای سیستم آبگرد بازدهی قالب را حفظ میکند.
- انجام عملیات تنش زدایی ادواری: پس از تولید تعداد مشخصی قطعه، باز کردن قالب و انجام عملیات حرارتی تنش زدایی باعث برطرف شدن ریزتنش های مکانیکی و تداوم کارایی قاب میگردد.
جمع بندی نهایی و مسیر سفارش قالب
در این راهنمای جامع ساخت قاب دایکاست مشهد دیدیم که چطور دقت در مهندسی، انتخاب درست فولاد، خنک کاری دقیق و استفاده از فناوری های پیشرفته سی ان سی در کنار هم تضمین کننده ساخت یک ابزار بی نقص و بادوام هستند. سرمایه گذاری روی قالبی که با بالاترین کیفیت مهندسی تولید شده باشد، نرخ برگشت کالا در خط تولید را به صفر رسانده و سودآوری سازمان شما را تضمین میکند.
اگر در حوزه صنایع خودروسازی، روشنایی، اتصالات و لوازم خانگی به دنبال تولید قطعات فلزی با ظرافت استثنایی و تیراژ بالا هستید، کارشناسان مجموعه قالب سازی توس مولد بهترین همراه شما در تمام مراحل خواهند بود.
