استان قزوین با میزبانی از قطب های صنعتی بزرگ کشور نظیر شهرک صنعتی البرز، شهرک صنعتی کاسپین و شهرک صنعتی لیا، نقشی اساسی در چرخه تولید ملی ایفا می کند. در تمامی این صنایع از کارخانجات فولاد و ریخته گری گرفته تا صنایع غذایی، نساجی، شیمیایی، کاشی و سرامیک و بسته بندی، قطعات گردنده و ماشین آلات مکانیکی قلب تپنده خط تولید به شمار می روند. در قلب هر تجهیز مکانیکی دوار، قطعه ای به نام روتور یا پروانه (ایمپلر) قرار دارد که در اثر کارکرد مداوم با سرعت بالا با چالش های فیزیکی، ساییدگی و ارتعاش مواجه می شود. به همین دلیل تعمیرات اساسی و بالانس استاتیکی و دینامیکی انواع ایمپلر و روتور در قزوین به عنوان یک ضرورت اجتناب ناپذیر برای تداوم تولید بدون وقفه شناخته می شود.
نابالانسی در اجزای دوار یکی از شایع ترین دلایل تخریب زودهنگام بیرینگ ها، سوختن الکتروموتورها، خرابی سیل های مکانیکی و شکست شفت به شمار می رود. عدم توجه به ارتعاش اولیه می تواند خسارت های مالی سنگینی از توقف خطوط تولید تا آسیب های فیزیکی به پرسنل و محیط کارگاهی به بار آورد. مجموعه بالانس فن سانتریفیوژ فلاح با تکیه بر دانش فنی روز دنیا و بهره گیری از دقیق ترین تجهیزات آزمایشگاهی و کارگاهی، خدمات جامع تعمیرات اساسی و بالانس استاتیکی و دینامیکی انواع ایمپلر و روتور در قزوین را به جامعه صنعتی ارائه می نماید تا صنایع منطقه بتوانند با کمترین هزینه و در کوتاه ترین زمان ممکن، سلامت مکانیکی تجهیزات خود را احیا کنند.
اگر در مجموعه صنعتی خود با لرزش غیرعادی فن های صنعتی یا خرابی های مکرر یاتاقان مواجه هستید، پیش از بروز شکست کامل فیزیکی شفت، با تیم فنی بالانس فن سانتریفیوژ فلاح تماس بگیرید تا از بروز خسارات توقف خط جلوگیری نمایید.
بالانس استاتیکی چیست و در چه مواردی برای ایمپلرها کاربرد دارد؟
بالانس استاتیکی یا نابالانسی تک صفحه ای (Static Unbalance) زمانی رخ می دهد که محور تقارن جرم با محور دوران شفت هم راستا نباشد و مرکز ثقل جسم نسبت به مرکز دوران آن دارای انحراف باشد. در این شرایط اگر یک روتور یا پروانه را روی دو تکیه گاه اصطکاک ناپذیر نظیر بلبرینگ های دقیق یا لبه های موازی قرار دهید، سنگین ترین نقطه به دلیل نیروی جاذبه زمین تمایل دارد به سمت پایین بچرخد و در پایین ترین حالت ممکن متوقف گردد.
استفاده از بالانس استاتیکی برای قطعات دیسکی شکل که طول محوری کوتاهی نسبت به قطر خود دارند، مانند برخی پولی ها، فلایویل ها و پروانه های باریک، قدم اول در فرایند رفع نابالانسی است. با این حال تکیه کردن صرف به بالانس استاتیکی برای روتورهای با دور بالا یا قطعات طویل هرگز کفایت نمی کند، زیرا در سرعت های بالا نیروهای دینامیکی پیچیده تری وارد مدار می شوند که با تکیه گاه های ساکن قابل تشخیص نیستند. در خدمات تعمیرات اساسی و بالانس استاتیکی و دینامیکی انواع ایمپلر و روتور در قزوین بالانس استاتیکی به عنوان مرحله پیش نیاز برای بررسی هندسه روتور و حذف خطاهای جرمی بارز قبل از ورود قطعه به ماشین بالانس دینامیکی به کار می رود. کارشناسان ما در بالانس فن سانتریفیوژ فلاح پس از ارزیابی اولیه، قطعه را برای مرحله حساس تر دینامیکی آماده سازی می نمایند.
بالانس دینامیکی چیست و چرا برای تجهیزات صنعتی ضروری است؟
بالانس دینامیکی یا نابالانسی دو صفحه ای (Dynamic Unbalance) پدیده ای است که تنها در زمان چرخش روتور در دورهای کاری خود یا نزدیک به آن آشکار می گردد. در این حالت، جرم های نامتعادل در طول محور روتور به گونه ای پخش شده اند که دو صفحه مختلف را تحت تاثیر قرار می دهند و با چرخش روتور، کوپل های نامتقارن از نیروهای گریز از مرکز ایجاد می کنند. این کوپل های نیرو باعث می شوند روتور تمایل به لنگ زدن حول محور تقارن خود پیدا کند و ارتعاشات ترکیبی با فرکانس دوران تولید نماید.
بالانس دینامیکی برای اکثر قطعات صنعتی حیاتی است؛ از جمله پروانه فن های مکنده و دمنده حلزونی، فن های یوتیلیتی، روتور الکتروموتورهای سنگین، ماردون ها و شفت های انتقال نیرو. بالانس دینامیکی مستلزم این است که ارتعاش در هر دو صفحه انتهایی روتور اندازه گیری شده و با محاسبه تداخل برداری فاز و دامنه، وزنه های اصلاحی به طور دقیق به محل های مورد نیاز متصل یا از طریق باربرداری حذف گردند. تعمیرات اساسی و بالانس استاتیکی و دینامیکی انواع ایمپلر و روتور در قزوین توسط ابزارهای پایش وضعیت و سنسورهای پیزوالکتریک مجموعه فلاح با رعایت استانداردهای سخت گیرانه بین المللی انجام می شود تا دستگاه ها بدون کوچک ترین ارتعاش مضر به حداکثر بازدهی خود بازگردند.
عواقب نادیده گرفتن ارتعاش و نابالانسی در روتورهای کارخانجات
نادیده گرفتن لرزش روتورها یکی از هزینه سازترین اشتباهاتی است که در واحدهای نگهداری و تعمیرات کارخانجات رخ می دهد. ارتعاش مزمن ناشی از نبود بالانس دقیق پیامدهای مخربی را به همراه دارد:
خرابی پیاپی بلبرینگ ها و رولربیرینگ ها: اولین قربانی نابالانسی، بیرینگ های نگهدارنده شفت هستند. نیروهای گریز از مرکز ناشی از جرم غیرمتمرکز، تنش های مکانیکی مداوم روی ساچمه ها و کنس بیرینگ وارد می کنند که به پیتینگ، خرد شدن کیج و قفل شدن آن ها می انجامد.
شکست خستگی شفت: شفت روتور تحت تنش های متناوب ناشی از لرزش قرار می گیرد. با گذشت زمان این تنش ها ریزترک هایی روی سطح شفت پدید می آورند که در نهایت منجر به برش و شکست ناگهانی شفت در حین کار می شود.
آسیب به هوزینگ، پایه ها و فونداسیون: ارتعاش فرکانس بالای فن یا روتور به استراکچر فلزی و فونداسیون بتنی منتقل شده و می تواند باعث شل شدن پیچ ها، گسیختگی جوش ها و ترک خوردن بتن فونداسیون شود.
کاهش راندمان هوادهی و افزایش مصرف برق: هنگامی که روتور یا ایمپلر در اثر نابالانسی با آشفتگی جریان مواجه شود، الکتروموتور برای حفظ دور نامی جریان آمپر بیشتری از شبکه می کشد که علاوه بر گرم شدن موتور، قبض برق کارخانه را به شدت افزایش می دهد.
توقف های پیش بینی نشده خطوط تولید: هزینه خرابی قطعه در برابر هزینه توقف چند ساعته یا چند روزه کل کارخانه ناچیز است. بالانس فن سانتریفیوژ فلاح با اعزام اکیپ فوری در منطقه قزوین از این خسارت های نجومی جلوگیری می نماید.

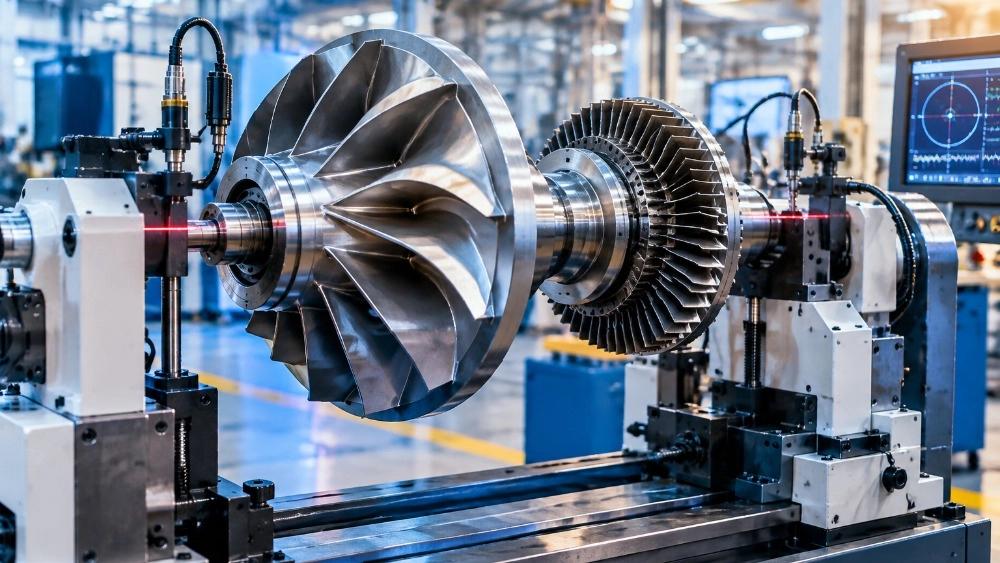

مراحل تعمیرات اساسی و بازسازی انواع ایمپلر و روتور قبل از بالانس
بالانس کردن روتوری که دارای خمش شفت، سایش شدید یا ترک های مکانیکی است، یک اقدام بی فایده خواهد بود. فرایند تخصصی ما در ارائه خدمات تعمیرات اساسی و بالانس استاتیکی و دینامیکی انواع ایمپلر و روتور در قزوین شامل مراحل جامع زیر است:
بازرسی بصری و تست های غیرمخرب: در ابتدا قطعه از نظر وجود ترک ها، فرسایش سطحی، خوردگی شیمیایی و سایش پره ها با استفاده از روش های مختلف بازرسی چشمی و مایعات نافذ بررسی می گردد.
تاب گیری و تاب سنجی شفت: با استفاده از ساعت های اندیکاتور هزارم میلیمتری، میزان لنگی شعاعی و محوری شفت اندازه گیری می شود. در صورت وجود انحراف، شفت با تجهیزات اختصاصی پرس و حرارت دهی کنترل شده به طور کامل تاب گیری می گردد.
جوشکاری تخصصی و روکش کاری ضدسایش: پره هایی که در معرض جریان های حاوی غبار یا مواد خورنده لاغر شده اند، با الکترودها و سیم جوش های ضدسایش هاردفیسینگ بازسازی و ترمیم می شوند تا هندسه آیرودینامیکی پروانه حفظ شود.
تراشکاری نشیمنگاه بیرینگ ها و شفت: در صورتی که جای بلبرینگ بر روی شفت گشاد شده یا آسیب دیده باشد، شفت بازسازی شده و با تلرانس های انطباقی استاندارد سنگ زده یا تراشکاری می شود.
شستشو و جرم زدایی کامل: ذرات انباشته شده بر روی پشت پره ها و فضاهای پنهان ایمپلر که عامل اصلی نابالانسی های کاذب هستند به طور کامل تمیز می شوند.
پس از اتمام این مراحل مهندسی، روتور یا پروانه آماده انجام عملیات بالانس استاتیکی و دینامیکی می گردد تا تحت بالاترین کیفیت بالانس شود.
بالانس فن سانتریفیوژ در قزوین با روش بالانس درجا بدون دمونتاژ
یکی از برترین و مقرون به صرفه ترین خدمات ما در مجموعه بالانس فن سانتریفیوژ فلاح ارائه خدمات بالانس درجا (In-situ Dynamic Balancing) در محل کارخانجات سراسر استان قزوین است. در این روش نیازی به باز کردن پروانه از داخل حلزونی فن، دمونتاژ الکتروموتور و حمل و نقل قطعه به کارگاه وجود ندارد.
متخصصان بالانس فن سانتریفیوژ فلاح با همراه داشتن تجهیزات پرتابل تحلیل ارتعاشات پیشرفته، سنسورهای سرعت سنج لیزری و شتاب سنج های حساس در محل کارخانه شما مستقر می شوند. مراحل این کار به صورت زیر است:
نصب سنسورهای ارتعاش سنج روی یاتاقان های فن در دو جهت عمودی و افقی.
خواندن ارتعاش زمینه فن در دور نامی و ثبت زاویه فاز اولیه به وسیله تارگت لیزری.
افزودن وزنه آزمایشی با جرم مشخص جهت سنجش پاسخ سیستم و کالیبراسیون زاویه.
محاسبه نرم افزاری دقیق وزن و زاویه قرارگیری وزنه نهایی تعادل.
جوشکاری یا پیچ کردن وزنه دائم بر روی پروانه و گرفتن تست پایانی برای تایید افت ارتعاش به زیر محدوده استاندارد.
این خدمت در قزوین به مدیران تولید این امکان را می دهد که بدون توقف های طولانی مدت و صرف هزینه های جابجایی جرثقیل، ظرف کمتر از چند ساعت مشکل لرزش تجهیزات خود را حل کنند.
استانداردهای بین المللی به کار رفته در بالانس دینامیکی روتورها
کیفیت یک عملیات بالانس صنعتی بر مبنای استاندارد جهانی ایزو ۱۹۴۰ (ISO 1940-1) تعیین می شود. این استاندارد روتورها را بر اساس کاربرد، وزن و سرعت دوران در کلاس های مختلف گرید کیفی (Grade G) تقسیم بندی می کند. برخی از گریدهای پرکاربرد عبارتند از:
گرید جی ۱۶ (G 16): مناسب برای قطعات کشاورزی، میل لنگ ماشین آلات سنگین و پروانه های با دور کارکرد پایین.
گرید جی ۶.۳ (G 6.3): استاندارد متداول و پایه برای قطعات تجهیزات فرآیندی عمومی، پروانه انواع فن سانتریفیوژ صنعتی، روتور پمپ های سانتریفیوژ و قطعات توربوماشین های نرمال.
گرید جی ۲.۵ (G 2.5): مناسب برای روتور الکتروموتورهای دقیق، توربین های بخار و گاز، درایوهای دستگاه های تراش و اسپیندل ها که کمترین حد ارتعاش مجاز را می پذیرند.
گرید جی ۱ (G 1): مربوط به قطعات فوق دقیق نظیر سنگ سنباده های اتوماتیک و سیستم های ناوبری حساس.
ما در اجرای پروژه های تعمیرات اساسی و بالانس استاتیکی و دینامیکی انواع ایمپلر و روتور در قزوین تعهد داریم که با دستگاه های به روز و محاسبه فرمول دقیق جرم مجاز نامتعادل، روتور شما را تا گرید جی ۲.۵ و جی ۶.۳ بالانس کنیم و همراه با قطعه گزارش مکتوب تحلیلی ارتعاشات را به کارفرما تحویل دهیم.
انواع تجهیزات دوار و ایمپلرهایی که در مجموعه فلاح سرویس می شوند
مجموعه بالانس فن سانتریفیوژ فلاح توانایی پوشش طیف گسترده ای از تجهیزات صنایع مادر و تبدیلی را داراست. تجهیزاتی که به شکل مستمر در این مرکز تحت فرایند نوسازی و بالانس قرار می گیرند عبارتند از:
پروانه و ایمپلر انواع فن سانتریفیوژ فوروارد، بکوارد و رادیال صنعتی.
فن های محوری و اکسیال تهویه برج های خنک کننده و تونل ها.
روتور انواع پمپ های سانتریفیوژ چند طبقه، پمپ های لجن کش و اسلاری در صنایع نفت و معدن.
روتور الکتروموتورهای ولتاژ پایین و ولتاژ بالا در رنج های کیلوواتی گوناگون.
غلطک ها و رولرهای دوار صنایع کارتن سازی، نساجی و چاپ در شهرک صنعتی لیا و البرز.
میکسرها، پروانه همزن های تانکرهای شیمیایی و ماردون های اکسترودر پلاستیک.
ایمپلر بلوئرهای تامین هوای فشرده خطوط هوادهی تصفیه خانه ها و فولادسازی.
هر یک از این قطعات دارای رفتار ارتعاشی و دینامیکی منحصربه فردی هستند که تخصص و تجربه میدانی چندین ساله ما ضامن سلامت کارکرد طولانی مدت آن ها خواهد بود.
جهت دریافت مشاوره فنی برای تعمیرات اساسی و بالانس استاتیکی و دینامیکی انواع ایمپلر و روتور در قزوین و رزرو زمان بازدید میدانی از فن های سانتریفیوژ صنعتی خود، همین امروز با کارشناسان بالانس فن سانتریفیوژ فلاح تماس بگیرید.
علائم و روش های تشخیص نابالانسی در فن سانتریفیوژ و روتورهای صنعتی
برای این که پیش از تخریب فاجعه بار تجهیزات متوجه نابالانسی شوید، علائم رفتاری زیر را به طور پیوسته مانیتور نمایید:
افزایش دامنه ارتعاش در فرکانس ۱X: بارزترین امضای ارتعاشی نابالانسی مکانیکی در تست آنالیز طیف ارتعاشات، تشکیل یک پیک بسیار بلند در فرکانس دوران محور (یک برابر دور) است. اگر سرعت دوران موتور ۱۵۰۰ دور بر دقیقه باشد، ارتعاش حداکثری دقیقا در فرکانس ۲۵ هرتز ظاهر می شود.
صدای هوم شدید و یکنواخت: ارتعاش پروانه در بدنه حلزونی فن تقویت شده و صدایی یکنواخت و سنگین تولید می کند که با افزایش دور روتور شدت آن به طور نمایی بالا می رود.
داغ شدن بیش از حد پوسته بیرینگ: زمانی که بیرینگ ها مجبورند نیروی ارتعاشی نامتعادل را تحمل کنند، دمای بدنه یاتاقان ها به شدت افزایش می یابد و با گریس کاری نیز افت دما مشاهده نمی شود.
شل شدن پیاپی مهره ها و فونداسیون: لرزش مداوم موجب شل شدن اتصالات مکانیکی و حتی بریدن پیچ های مهار فن بر روی شاسی می گردد.
تخریب کوپلینگ ها و تسمه ها: در فن های فولی تسمه، نابالانسی باعث پرش شدید تسمه ها و سایش غیرعادی آن ها در شیار فولی می شود. در اتصالات کوپلینگی نیز الاستومرهای واسطه در مدت کوتاهی خرد می شوند.
چرا بالانس فن سانتریفیوژ فلاح در قزوین بهترین انتخاب صنعتی است؟
انتخاب یک همکار معتبر در زمینه تعمیرات مکانیکی برای کارخانجات تصمیمی حیاتی است. مجموعه بالانس فن سانتریفیوژ فلاح با اتکا به مزایای رقابتی زیر به انتخاب نخست صنایع استان قزوین تبدیل شده است:
موقعیت مکانی عالی و حضور سریع در محل: به دلیل استقرار در قلب صنعتی قزوین، دسترسی به شهرک های صنعتی کاسپین یک و دو، حیدریه، لیا و البرز در کمترین زمان ممکن میسر است و نیازی به ارسال پروانه به سایر استان ها و تحمیل زمان های طولانی وجود ندارد.
تجهیزات مدرن پرتابل و کارگاهی: بهره مندی از ماشین های بالانس کارگاهی فوق حساس برای قطعات سبک و سنگین تا چند تن وزن و دستگاه های پرتابل آمریکایی و اروپایی برای بالانس میدانی.
تیم متخصص و مجرب در حوزه دینامیک روتور: کادر مهندسی ما سابقه طولانی در تحلیل ارتعاشات، الاینمنت لیزری شفت ها و بالانسینگ تجهیزات دوار در شرایط سخت دمایی و محیطی دارد.
ارائه گزارش کتبی همراه با اسپکتروم ارتعاشات: ما کار را با گواهی شفاف و تست های قبل و بعد از تعمیر به شما تحویل می دهیم تا مدیران نگهداری و تعمیرات از بازگشت مقادیر لرزش به بازه های استاندارد اطمینان حاصل کنند.
ضمانت کیفیت خدمات: کلیه امور مربوط به تعمیرات اساسی و بالانس استاتیکی و دینامیکی انواع ایمپلر و روتور در قزوین با گارانتی کارکرد بدون عیب ارائه می شوند.
راهکارهای پیشگیرانه جهت جلوگیری از برهم خوردن بالانس روتورها
پس از انجام موفقیت آمیز بالانس، با رعایت چندین نکته کلیدی می توان از به هم خوردن دوباره بالانس دینامیکی جلوگیری کرد:
برنامه مدون تمیزکاری دوره ای پروانه ها: به خصوص در صنایع دارای ذرات ریز گردوغبار مانند سیمان و کاشی، ذرات به مرور بر پشت پره ها می چسبند. در زمان خاموشی سیستم، تکه ای از این لایه جدا شده و مابقی باقی می ماند که منجر به نابالانسی شدید می شود. شستشوی منظم از این عارضه پیشگیری می کند.
بررسی روانکاری دقیق یاتاقان ها: استفاده از گریس با ویسکوزیته مناسب و میزان شارژ اصولی به کارکرد بدون تنش روتور کمک شایانی می نماید.
الاینمنت دقیق محوری: عدم هم راستایی بین شفت موتور و شفت فن موجب تحمیل لنگرهای خمشی نامطلوب به روتور می شود که با بالانس اشتباه گرفته خواهد شد. الاینمنت دقیق همواره باید مکمل بالانس باشد.
کنترل سایش سطحی و تعویض به موقع سایلنسرها و فیلترهای هوای ورودی به سیستم های مکنده.
سوالات متداول درباره بالانس دینامیکی و تعمیرات روتورها
تفاوت بالانس درجا و بالانس کارگاهی چیست و کدام روش مناسب تر است؟
بالانس کارگاهی برای قطعاتی که نیاز به سنگ زنی، تراشکاری شفت یا تاب گیری و جوشکاری اساسی دارند انتخابی ایده آل است، زیرا روتور روی ماشین بالانس آزمایشگاهی بررسی می شود. اما بالانس درجا برای تجهیزاتی مناسب است که ساختار مکانیکی پروانه سالم بوده و صرفا به علت گرفتگی، سایش سطحی یا پس از سرویس های روتین دچار لرزش شده است و نیازی به توقف طولانی خط نیست.
هزینه و قیمت خدمات بالانس به چه عواملی بستگی دارد؟
قیمت گذاری بر اساس ابعاد و وزن روتور، توان الکتروموتور، نوع کارکرد (بالانس درجا یا دمونتاژ در کارگاه)، میزان خرابی شفت و نیاز به تعمیرات اساسی و همچنین بعد مسافت تعیین می گردد. مجموعه بالانس فن سانتریفیوژ فلاح مقرون به صرفه ترین نرخ ها را همراه با کیفیت ممتاز صنعتی به صنعتگران قزوین ارائه می دهد.
مدت زمان انجام یک عملیات بالانس دینامیکی چقدر است؟
عملیات بالانس درجا معمولا بین دو تا پنج ساعت به طول می انجامد و بدون نیاز به تاخیرهای چند روزه، دستگاه همان روز در چرخه تولید قرار می گیرد. در موارد تعمیرات اساسی کارگاهی، بازه زمانی بسته به حجم بازسازی، تراشکاری و متریال مورد نیاز بین یک تا سه روز کاری خواهد بود.
آیا بالانس بودن فن به طول عمر موتور الکتریکی هم کمک می کند؟
بله، بیش از نیمی از خرابی های الکتروموتورها ناشی از لرزش های مکانیکی حاصل از نابالانسی کوپلینگ و فن متصل به آن است. کاهش ارتعاش از طریق بالانس، طول عمر سیم پیچی و بیرینگ های الکتروموتور را چندین برابر می نماید.
جمع بندی و راه ارتباطی با مرکز بالانس فن سانتریفیوژ فلاح در قزوین
تعمیرات اساسی و بالانس استاتیکی و دینامیکی انواع ایمپلر و روتور در قزوین عاملی تعیین کننده برای دستیابی به تولیدی پایدار، کاهش هزینه های سربار نگهداری و ارتقای ضریب ایمنی در خطوط صنعتی است. نابالانسی یک نقص پنهان و در عین حال ویرانگر است که تاخیر در برطرف کردن آن هزینه های بسیار سنگینی به بار خواهد آورد.
مجموعه بالانس فن سانتریفیوژ فلاح با اتکا به دانش روز مهندسی ارتعاشات، برخورداری از پیشرفته ترین ماشین های بالانس دینامیکی و امکان اعزام فوری اکیپ های مجرب به سراسر استان قزوین، آماده خدمت رسانی به کلیه کارخانجات، شرکت ها و کارگاه های صنعتی منطقه است. اجازه ندهید لرزش های مکانیکی راندمان کارخانه شما را تحت تاثیر قرار دهند. همین حالا جهت ثبت درخواست بازدید، کارشناسی ارتعاشات و اجرای بی درنگ بالانس تخصصی با کارشناسان ما تماس حاصل فرمایید و ایمنی پایدار تجهیزات دوار خود را تضمین نمایید
