در کارخانه های آسفالت، کنترل گرد و غبار و ذرات معلق یکی از مهم ترین بخش های سیستم تولید است. فرآیند خشک کردن و گرم کردن مصالح، انتقال سنگدانه ها و فعالیت کوره باعث تولید حجم قابل توجهی از ذرات و گازهای داغ می شود. به همین دلیل استفاده از تجهیزات مناسب برای تصفیه گاز خروجی اهمیت زیادی دارد. بگ فیلتر حرارتی کارخانه آسفالت یکی از مهم ترین تجهیزات غبارگیر در این صنایع است که وظیفه جداسازی ذرات جامد از جریان هوای داغ و جلوگیری از انتشار گرد و غبار به محیط را بر عهده دارد.
انتخاب صحیح بگ فیلتر حرارتی تنها به ظرفیت دستگاه محدود نمی شود. عواملی مانند دمای گاز، نوع و میزان گرد و غبار، سرعت عبور هوا، جنس کیسه های فیلتراسیون، سیستم تمیزکاری، افت فشار، جنس بدنه، نحوه آب بندی و شرایط کاری کارخانه باید به صورت همزمان بررسی شوند.
اگر برای کارخانه آسفالت خود به دنبال یک سیستم فیلتراسیون صنعتی با طراحی متناسب با ظرفیت و شرایط کاری هستید، پویا صنعت می تواند در زمینه طراحی و ساخت تجهیزات غبارگیر صنعتی، انتخاب فیلتر مناسب و اجرای راهکار متناسب با خط تولید به شما کمک کند.
بگ فیلتر حرارتی کارخانه آسفالت چیست؟
بگ فیلتر حرارتی کارخانه آسفالت نوعی غبارگیر صنعتی است که با استفاده از کیسه های فیلتر، ذرات گرد و غبار موجود در گازهای خروجی را جدا می کند. گاز آلوده وارد محفظه بگ فیلتر می شود و پس از عبور از سطح کیسه های فیلتر، ذرات جامد روی سطح خارجی یا داخلی کیسه باقی می مانند. هوای تصفیه شده سپس از مسیر خروجی دستگاه خارج می شود.
تفاوت اصلی بگ فیلتر حرارتی با غبارگیرهای معمولی، توانایی آن در کار با گازهایی است که دمای بالاتری دارند. در کارخانه آسفالت، گاز خروجی از کوره و خشک کن می تواند دمای بالایی داشته باشد و در صورت انتخاب اشتباه جنس کیسه، طراحی نامناسب یا کنترل نکردن دما، عمر فیلتر به شدت کاهش پیدا می کند.
بنابراین بگ فیلتر حرارتی کارخانه آسفالت باید بر اساس شرایط واقعی خط تولید طراحی شود و استفاده از یک مدل عمومی برای تمام کارخانه ها نمی تواند نتیجه مطلوبی داشته باشد.
چرا استفاده از بگ فیلتر حرارتی در کارخانه آسفالت اهمیت دارد؟
مهم ترین دلیل استفاده از بگ فیلتر حرارتی، کنترل انتشار ذرات و گرد و غبار است. گرد و غبار تولید شده در کارخانه آسفالت می تواند شامل ذرات ریز سنگدانه، مواد معدنی و ذرات حاصل از فرآیند خشک کردن مصالح باشد.
یک سیستم فیلتراسیون مناسب می تواند مزایای متعددی ایجاد کند که مهم ترین آنها عبارتند از:
- کاهش انتشار گرد و غبار به محیط اطراف
- افزایش راندمان سیستم غبارگیری
- کمک به رعایت الزامات زیست محیطی
- کاهش اتلاف مواد قابل بازیافت
- بهبود شرایط کاری کارکنان
- افزایش پایداری عملکرد خط تولید
- کاهش توقف های ناشی از مشکلات فیلتراسیون
- افزایش طول عمر تجهیزات مرتبط با مسیر گاز
به همین دلیل بگ فیلتر حرارتی کارخانه آسفالت را باید یکی از تجهیزات کلیدی در طراحی سیستم کنترل آلودگی این کارخانه ها دانست.

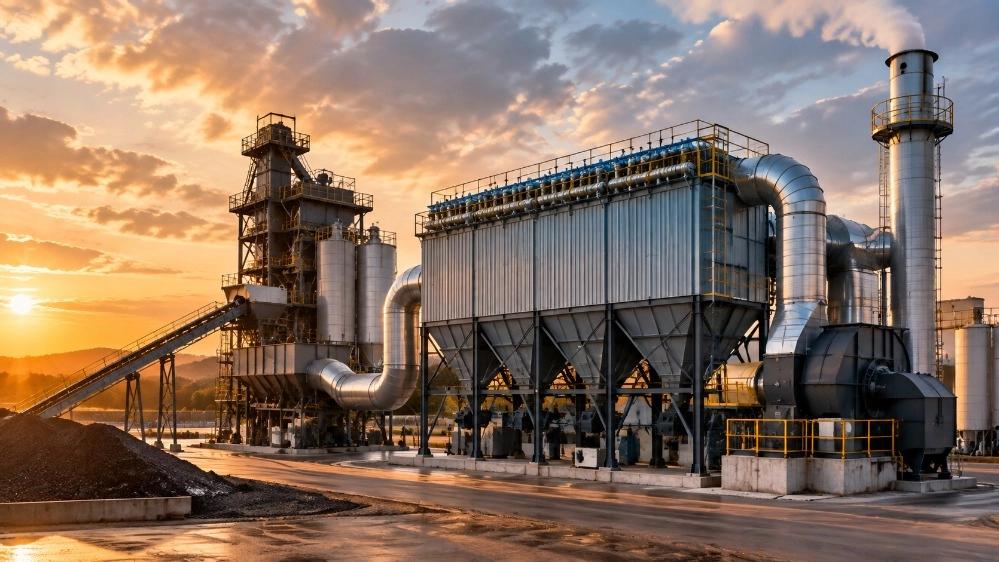

مهم ترین ویژگی های فنی بگ فیلتر حرارتی کارخانه آسفالت
عملکرد مناسب یک بگ فیلتر حرارتی به مجموعه ای از مشخصات فنی وابسته است. در ادامه مهم ترین پارامترهایی که هنگام طراحی یا خرید این تجهیزات باید بررسی شوند معرفی می کنیم.
مقاومت کیسه فیلتر در برابر حرارت
مهم ترین ویژگی در یک بگ فیلتر حرارتی کارخانه آسفالت، انتخاب کیسه ای است که بتواند دمای گاز را تحمل کند.
جنس کیسه باید بر اساس دمای واقعی و شرایط کاری انتخاب شود. برخی از مواد متداول مورد استفاده در فیلترهای صنعتی شامل پلی استر، پلی پروپیلن، PPS، آرامید و مواد دارای پوشش PTFE هستند. هر یک از این مواد محدوده دمایی، مقاومت شیمیایی و ویژگی های مکانیکی متفاوتی دارند.
در کارخانه آسفالت، صرفا توجه به حداکثر دمای قابل تحمل کیسه کافی نیست. دمای کارکرد مداوم، دمای لحظه ای، رطوبت گاز، ترکیبات شیمیایی و احتمال ایجاد شوک حرارتی نیز باید بررسی شود.
ظرفیت هوادهی
ظرفیت هوادهی یکی از پارامترهای اساسی در طراحی بگ فیلتر حرارتی است. اگر حجم هوای ورودی بیشتر از ظرفیت واقعی فیلتر باشد، سرعت عبور گاز از سطح کیسه افزایش پیدا می کند و احتمال افزایش افت فشار و کاهش راندمان وجود خواهد داشت.
در مقابل، طراحی بیش از اندازه بزرگ نیز می تواند باعث افزایش هزینه اولیه و اشغال فضای بیشتر شود.
ظرفیت مناسب باید با توجه به میزان هوای خروجی کوره، ظرفیت کارخانه، نوع خشک کن، شرایط عملیاتی و مشخصات فن محاسبه شود.
سطح فیلتراسیون
سطح کل کیسه های فیلتر تعیین کننده بخش مهمی از ظرفیت تصفیه دستگاه است. هرچه میزان گاز عبوری و بار گرد و غبار بیشتر باشد، معمولا به سطح فیلتراسیون مناسب تری نیاز خواهد بود.
در طراحی بگ فیلتر حرارتی کارخانه آسفالت، نسبت حجم گاز به سطح فیلتر یا سرعت فیلتراسیون باید به گونه ای انتخاب شود که دستگاه بتواند بدون ایجاد افت فشار بیش از حد کار کند.
سیستم تمیزکاری کیسه ها
کیسه های فیلتر در زمان کار به تدریج با گرد و غبار پوشیده می شوند. اگر این لایه بیش از حد ضخیم شود، مقاومت عبور گاز افزایش پیدا می کند. به همین دلیل سیستم تمیزکاری اهمیت زیادی دارد.
در بسیاری از بگ فیلترهای صنعتی از سیستم جت پالس استفاده می شود. در این روش، هوای فشرده با پالس های کوتاه به داخل کیسه ها وارد شده و باعث جدا شدن لایه گرد و غبار از سطح آنها می شود.
تنظیم صحیح زمان و شدت پالس در بگ فیلتر حرارتی می تواند نقش مهمی در افزایش عمر کیسه و کنترل افت فشار داشته باشد.
کنترل دما در بگ فیلتر حرارتی کارخانه آسفالت
یکی از مهم ترین موضوعات در طراحی بگ فیلتر حرارتی کارخانه آسفالت، کنترل دمای گاز ورودی است.
اگر دما بیش از محدوده مجاز کیسه باشد، احتمال آسیب دیدن الیاف، سوختگی، کاهش مقاومت مکانیکی یا کاهش عمر فیلتر افزایش پیدا می کند. از طرف دیگر، کاهش بیش از اندازه دمای گاز نیز ممکن است در برخی شرایط باعث ایجاد رطوبت یا مشکلات ناشی از میعان شود.
به همین دلیل سیستم باید به تجهیزات اندازه گیری و کنترل دما مجهز باشد. استفاده از سنسور دما، تجهیزات کنترلی و در صورت نیاز مسیرهای بای پس یا هوای رقیق کننده می تواند به حفاظت از کیسه ها کمک کند.
در طراحی حرفه ای بگ فیلتر حرارتی کارخانه آسفالت، دمای ورودی و خروجی به صورت مداوم مورد توجه قرار می گیرد.
جنس بدنه بگ فیلتر
بدنه دستگاه باید استحکام کافی برای تحمل فشار، دما، ارتعاشات و شرایط محیطی کارخانه را داشته باشد. انتخاب ضخامت ورق، نوع پروفیل های تقویتی، کیفیت جوشکاری و نحوه آب بندی از عوامل مهم در ساخت بگ فیلتر حرارتی هستند.
آب بندی نامناسب می تواند باعث ورود هوای کاذب، کاهش راندمان سیستم و افزایش مصرف انرژی شود. بنابراین تمام دریچه ها، اتصالات، فلنج ها و نقاط دسترسی باید با دقت طراحی و اجرا شوند.
افت فشار در بگ فیلتر حرارتی
افت فشار یکی از شاخص های مهم برای بررسی وضعیت عملکرد بگ فیلتر حرارتی کارخانه آسفالت است. افزایش بیش از حد افت فشار می تواند نشان دهنده گرفتگی کیسه ها، عملکرد نامناسب سیستم تمیزکاری، انتخاب نادرست سطح فیلتراسیون یا وجود مشکل در مسیر جریان هوا باشد.
برای کنترل این وضعیت، معمولا فشار در بخش های مختلف سیستم اندازه گیری می شود. کنترل افت فشار به اپراتور کمک می کند زمان مناسب برای بررسی و سرویس فیلتر را تشخیص دهد.
همچنین کنترل افت فشار می تواند به کاهش مصرف انرژی فن کمک کند، زیرا فن مجبور نیست برای عبور دادن گاز از یک فیلتر بیش از اندازه کثیف، انرژی بیشتری مصرف کند.
نقش فن در عملکرد بگ فیلتر حرارتی کارخانه آسفالت
فن و بگ فیلتر باید به صورت یک سیستم یکپارچه طراحی شوند. اگر فن متناسب با افت فشار واقعی سیستم انتخاب نشده باشد، حتی یک بگ فیلتر حرارتی کارخانه آسفالت با طراحی مناسب نیز نمی تواند عملکرد مطلوبی داشته باشد.
انتخاب فن باید بر اساس دبی مورد نیاز، افت فشار کانال ها، افت فشار فیلتر، تجهیزات جانبی و شرایط ارتفاع از سطح دریا انجام شود.
هماهنگی بین فن، کانال ها، سیکلون یا تجهیزات پیش تصفیه و بگ فیلتر، نقش مهمی در راندمان کل سیستم دارد.
ویژگی سیستم تخلیه گرد و غبار
پس از جدا شدن ذرات از جریان گاز، گرد و غبار باید به شکل مناسب از دستگاه خارج شود. استفاده از هاپر مناسب، روتاری ولو، اسکرو کانوایر یا تجهیزات مشابه می تواند برای تخلیه گرد و غبار مورد استفاده قرار گیرد.
طراحی نامناسب بخش تخلیه می تواند باعث تجمع گرد و غبار در هاپر و ایجاد اختلال در عملکرد بگ فیلتر حرارتی شود.
به همین دلیل ظرفیت هاپر، زاویه دیواره ها و نحوه تخلیه باید متناسب با نوع و حجم گرد و غبار انتخاب شود.
استفاده از پیش فیلتر یا سیکلون در سیستم
در برخی کارخانه ها می توان پیش از ورود گاز به بگ فیلتر حرارتی کارخانه آسفالت از تجهیزات جدا کننده اولیه مانند سیکلون استفاده کرد.
هدف از این کار، کاهش بار ذرات ورودی به کیسه ها و افزایش پایداری عملکرد سیستم است. البته استفاده از تجهیزات پیش تصفیه باید بر اساس محاسبات مهندسی و شرایط خط تولید انجام شود.
ترکیب صحیح تجهیزات پیش تصفیه و بگ فیلتر می تواند به کاهش بار فیلتر و افزایش طول عمر کیسه ها کمک کند.
چگونه بگ فیلتر حرارتی مناسب کارخانه آسفالت را انتخاب کنیم؟
برای انتخاب بگ فیلتر حرارتی مناسب، چند پارامتر کلیدی باید مشخص شود:
- ظرفیت تولید کارخانه
- حجم گاز خروجی
- دمای واقعی گاز
- حداکثر دمای احتمالی
- نوع و میزان گرد و غبار
- جنس مناسب کیسه فیلتر
- سطح فیلتراسیون مورد نیاز
- نوع سیستم تمیزکاری
- افت فشار مجاز
- ظرفیت و مشخصات فن
- شرایط نصب و فضای موجود
- روش تخلیه گرد و غبار
- الزامات زیست محیطی
- شرایط نگهداری و دسترسی به قطعات
هرچه این اطلاعات دقیق تر باشد، طراحی بگ فیلتر حرارتی کارخانه آسفالت نیز دقیق تر خواهد بود.
نگهداری و افزایش عمر بگ فیلتر حرارتی کارخانه آسفالت
حتی بهترین بگ فیلتر حرارتی نیز بدون نگهداری صحیح نمی تواند برای مدت طولانی با راندمان بالا کار کند.
بازدید دوره ای کیسه ها، بررسی سیستم جت پالس، کنترل فشار هوای فشرده، بررسی شیرهای پالس، کنترل افت فشار و بررسی نشتی بدنه باید در برنامه تعمیرات کارخانه قرار داشته باشد.
همچنین لازم است کیسه های آسیب دیده در سریع ترین زمان ممکن تعویض شوند. وجود یک کیسه پاره می تواند باعث عبور مستقیم بخشی از گرد و غبار و کاهش راندمان کل سیستم شود.
کنترل دما نیز اهمیت ویژه ای دارد. افزایش ناگهانی دما باید به سرعت شناسایی شود تا از آسیب جدی به فیلتر جلوگیری شود.
نشانه های خرابی یا عملکرد نامناسب بگ فیلتر
برخی نشانه ها می توانند بیانگر وجود مشکل در بگ فیلتر حرارتی کارخانه آسفالت باشند. از جمله:
- افزایش غیرعادی افت فشار
- افزایش میزان گرد و غبار خروجی
- افزایش مصرف هوای فشرده
- کاهش مکش سیستم
- پارگی یا فرسودگی کیسه ها
- افزایش غیرطبیعی دمای فیلتر
- تجمع گرد و غبار در هاپر
- عملکرد نامنظم شیرهای جت پالس
- افزایش مصرف انرژی فن
تشخیص زودهنگام این علائم می تواند از توقف طولانی مدت کارخانه و افزایش هزینه تعمیرات جلوگیری کند.
مزایای طراحی سفارشی بگ فیلتر حرارتی کارخانه آسفالت
هر کارخانه آسفالت شرایط عملیاتی متفاوتی دارد. به همین دلیل طراحی سفارشی بگ فیلتر حرارتی می تواند نسبت به انتخاب یک دستگاه آماده و عمومی مزایای بیشتری داشته باشد.
در طراحی سفارشی، ظرفیت کارخانه، حجم گاز، دمای کاری، نوع کیسه، تعداد محفظه ها، نوع سیستم تمیزکاری، فن و فضای نصب در کنار یکدیگر بررسی می شوند.
این رویکرد می تواند باعث شود تجهیزات با شرایط واقعی کارخانه هماهنگ باشند و هزینه های ناشی از انتخاب اشتباه کاهش پیدا کند.
چرا پویا صنعت برای طراحی و ساخت بگ فیلتر حرارتی؟
انتخاب سازنده مناسب برای بگ فیلتر حرارتی کارخانه آسفالت اهمیت زیادی دارد، زیرا عملکرد نهایی دستگاه تنها به جنس ورق یا تعداد کیسه ها وابسته نیست. طراحی مسیر جریان هوا، محاسبه ظرفیت، انتخاب سیستم تمیزکاری، ساخت بدنه و هماهنگی تجهیزات جانبی همگی بر نتیجه نهایی اثر دارند.
پویا صنعت با تمرکز بر تجهیزات صنعتی و سیستم های غبارگیری، می تواند راهکار متناسب با شرایط پروژه را بررسی و طراحی کند. هدف از این طراحی، دستیابی به فیلتراسیون مناسب، عملکرد پایدار، دسترسی آسان برای تعمیرات و کاهش هزینه های ناشی از توقف و نگهداری است.
اگر قصد خرید، ساخت، تعویض یا ارتقای بگ فیلتر حرارتی کارخانه آسفالت خود را دارید، پیش از انتخاب مدل نهایی، مشخصات فنی خط تولید و شرایط گاز خروجی را بررسی کنید. یک انتخاب مهندسی شده می تواند در کاهش هزینه های بلند مدت و افزایش بهره وری سیستم تاثیر قابل توجهی داشته باشد.
جمع بندی
بگ فیلتر حرارتی کارخانه آسفالت یکی از تجهیزات مهم برای کنترل گرد و غبار در خطوط تولید آسفالت است. انتخاب صحیح این دستگاه باید بر اساس دمای گاز، حجم هوای عبوری، نوع ذرات، سطح فیلتراسیون، جنس کیسه، افت فشار، سیستم تمیزکاری و مشخصات فن انجام شود.
مهم ترین نکته این است که بگ فیلتر را نمی توان صرفا بر اساس ابعاد یا تعداد کیسه ها انتخاب کرد. طراحی اصولی باید تمام اجزای سیستم را به صورت یک مجموعه هماهنگ در نظر بگیرد.
از انتخاب جنس مناسب کیسه و کنترل دمای گاز گرفته تا طراحی سیستم جت پالس، تخلیه گرد و غبار و انتخاب فن، هر بخش می تواند بر عملکرد نهایی بگ فیلتر حرارتی تاثیر بگذارد.
اگر به دنبال یک راهکار مطمئن برای بگ فیلتر حرارتی کارخانه آسفالت هستید، همین حالا مشخصات کارخانه، ظرفیت تولید و شرایط کاری خود را با کارشناسان پویا صنعت مطرح کنید تا امکان بررسی و ارائه راهکار متناسب با پروژه شما فراهم شود.
برای دریافت مشاوره فنی و بررسی ساخت بگ فیلتر حرارتی کارخانه آسفالت، با پویا صنعت تماس بگیرید و قبل از خرید، دستگاه مناسب شرایط واقعی خط تولید خود را انتخاب کنید.
