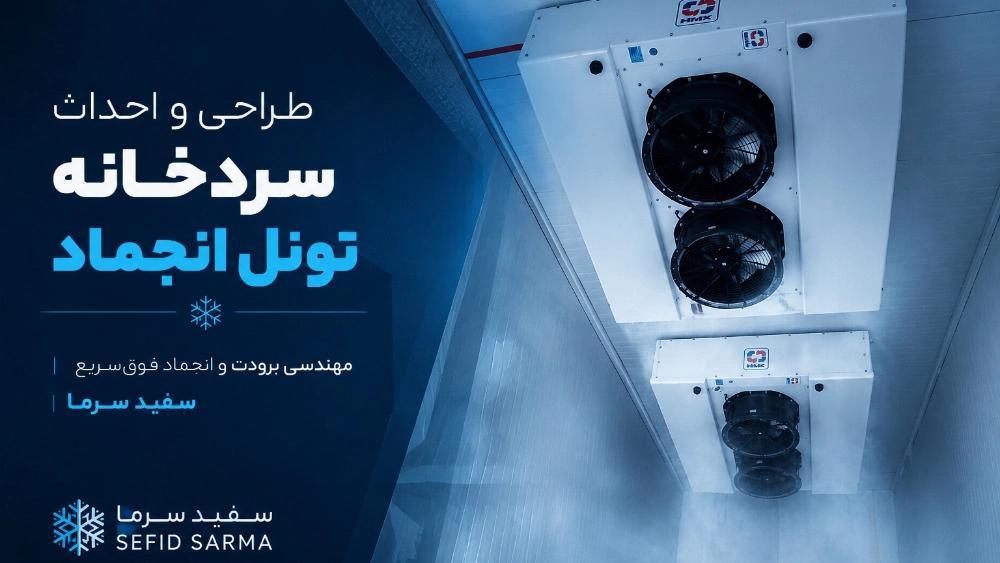

راهنمای جامع طراحی و ساخت سردخانه تونل انجماد صنعتی؛ از محاسبات ترمودینامیک تا تکنولوژی انجماد سریع IQF
در صنایع غذایی، شیلات، فرآورده‌های گوشتی، سبزیجات و بستنی‌سازی، حفظ کیفیت بافت، تازگی، عطر، طعم و وزن محصولات در گرو سرعت انجماد است. سردخانه‌های سنتی زیر صفر به دلیل سرعت پایین در عبور از «فاز تغییر حالت آب»، باعث تشکیل کریستال‌های درشت یخ شده و غشای سلولی ماده غذایی را متلاشی می‌کنند؛ پدیده‌ای که منجر به آب‌اندازی (Drip Loss) شدید و افت کیفیت محصول در زمان مصرف می‌شود.
سردخانه تونل انجماد (Blast Freezer / Freezing Tunnel) مهندسی‌شده‌ترین پاسخ به این چالش است. مجموعه مهندسی برودتی سفید سرما با بهره‌گیری از فناوری‌های نوین تبرید صنعتی و شبیه‌سازی‌های دقیق دینامیک سیالات (CFD)، طراح و مجری انواع سیستم‌های تونل انجماد فوق‌سریع در کشور است. در این مقاله به بررسی تخصصی اصول کارکرد، محاسبات و استانداردهای ساخت این سیستم‌ها می‌پردازیم.
تفاوت فنی سردخانه نگهداری زیر صفر با تونل انجماد سریع
برای درک ضرورت احداث تونل انجماد، باید تفاوت ماهوی آن با سردخانه‌های معمولی را از نظر ترمودینامیکی و بیولوژیکی شناخت:
مکانیزم کریستالیزاسیون آب و اثر آن بر بافت ماده غذایی
آب موجود در سلول‌های پروتئینی و گیاهی در بازه دمایی ۰ تا ۵- درجه سانتی‌گراد شروع به انجماد می‌کند که به آن «منطقه بحرانی انجماد» (Zone of Maximum Crystal Formation) گفته می‌شود. اگر عبور از این بازه ساعتها طول بکشد، مولکول‌های آب به یکدیگر پیوسته و کریستال‌های سوزنی بزرگی تشکیل می‌دهند که دیواره سلولی را سوراخ می‌کنند. در تونل انجماد سریع سفید سرما، این بازه در کمتر از چند دقیقه طی شده و میلیون‌ها میکروکریستال ریز و بی‌خطر تشکیل می‌شوند.
مقایسه بار برودتی و سرعت سیرکولاسیون هوا
در سردخانه‌های نگهداری زیر صفر (۱۸- درجه)، سرعت جریان باد معمولاً کمتر از ۱ متر بر ثانیه است تا مانع خشکی سطح محصول شود؛ اما در تونل انجماد دمای هوا تا ۳۵- الی ۴۵- درجه سانتی‌گراد پایین آمده و فن‌های دمنده قدرتمند هوا را با سرعتی بین ۳ تا ۶ متر بر ثانیه از روی محصول عبور می‌دهند تا سد انتقال حرارت سطحی شکسته شود.
انواع سیستم‌های تونل انجماد در صنایع برودتی سفید سرما
بسته به فرم فیزیکی محصول، نحوه بسته‌بندی و ظرفیت تناژ روزانه خط، تونل‌های انجماد در مدل‌های متنوعی طراحی و اجرا می‌شوند:
۱. تونل انجماد واگنی و طبقه‌ای (Batch / Trolley Blast Freezer)
رایج‌ترین مدل برای کارخانجات تولیدی با خطوط ناپیوسته مانند خطوط تولید بستنی، گوشت قرمز، مرغ و غذاهای آماده. محصول در سینی‌ها یا ترولی‌های متحرک چیده شده و وارد محفظه ایزوله تونل می‌شود.
۲. تونل انجماد سریع پیوسته خطی و مارپیچ (Spiral & Continuous Belt Tunnel)
مناسب خطوط تمام اتوماتیک کارخانجات که در آن‌ها محصول توسط نوار نقاله توری استیل به‌صورت پیوسته وارد تونل شده و بدون توقف فرآیند فریز را طی می‌کند. این سیستم برای همبرگر، ناگت، خمیرها و شیرینی‌جات منجمد بازدهی فوق‌العاده‌ای دارد.
۳. سیستم انجماد فوق‌سریع بستر سیال (IQF - Individually Quick Freezing)
مخصوص موادی مانند نخود فرنگی، توت‌فرنگی، میوه‌های خردشده، میگو و سبزیجات نگینی. در این روش با دمش باد پرفشار از زیر نوار، ذرات محصول در هوا معلق مانده و دانه‌دانه، بدون چسبیدن به یکدیگر، منجمد می‌شوند.
محاسبات مهندسی و تجهیزات اصلی در ساخت تونل انجماد
دقت در برآورد بار حرارتی و هماهنگی اجزای سیکل تبرید، تضمین‌کننده رسیدن به زمان انجماد مطلوب (Freezing Time) است:
انتخاب کمپرسورهای دومرحله‌ای (Two-Stage) و اسکرو
برای دستیابی به دمای اواپراتور ۴۰- درجه سانتی‌گراد، کمپرسورهای تک‌مرحله‌ای معمولی به دلیل نسبت تراکم بیش‌ازحد بالا بازدهی ندارند. مهندسان سفید سرما از کمپرسورهای اسکرو (Screw) یا دومرحله‌ای مجهز به سیستم ساب‌کولر و اکونومایزر (Economizer) استفاده می‌کنند تا ضریب عملکرد (COP) به حداکثر برسد.
طراحی اواپراتورهای پرفشار با فین‌های ویژه تونلی
اواپراتور تونل انجماد نیازمند فین با فواصل باز (Fin Spacing حداقل ۱۰ تا ۱۲ میلی‌متر) است تا تشکیل برفک مانع از گردش هوا نشود. استفاده از فن‌های اکسیال با فشار استاتیکی بالا و موتورهای با استاندارد ضدآب (IP55/IP66) از الزامات خطوط اجرایی سفید سرما است.
ساختار عایق‌بندی و هوابندی با ساندویچ‌پانل‌های تزریقی
در دماهای زیر ۳۵- درجه، نفوذ رطوبت و گرما فاجعه‌بار است. دیواره‌ها و سقف تونل با ساندویچ‌پانل‌های پلی‌یورتان با چگالی استاندارد 40 kg/m340\ kg/m^340 kg/m3 و ضخامت ۱۵ الی ۲۰ سانتی‌متر عایق‌بندی شده و کف‌سازی مجهز به المنت‌های گرمایش کف (ضد تورم خاک و بتن) اجرا می‌گردد.
مراحل طراحی و راه‌اندازی پروژه توسط مجموعه سفید سرما
فرآیند اجرای تونل انجماد در مجموعه سفید سرما با استانداردهای نظام مهندسی و بازرسی دقیق پیش می‌رود:
فاز ۱: شبیه‌سازی ترمودینامیک و محاسبه زمان انجماد بر اساس معادله پلانک
پیش از ساخت، ابعاد محصول، ظرفیت ورودی در ساعت، دمای اولیه بارگیری و نوع بسته‌بندی در نرم‌افزارهای تخصصی وارد شده و زمان دقیق انجماد هسته مرکزی محاسبه می‌شود.
فاز ۲: ساخت تجهیزات و خط پایپینگ مجهز به شیرآلات کنترلی دقیق
استفاده از پایپینگ مهندسی‌شده، شیرهای انبساط الکترونیکی و سیستم مدیریت روغن پیشرفته جهت جلوگیری از تجمع روغن تبرید در اواپراتورها.
فاز ۳: نصب تابلو برق هوشمند با کنترلرهای PLC و اینورتر
تابلو برق اختصاصی با مانیتورینگ آنلاین دما، کنترل دور فن‌ها متناسب با بار، و سیستم‌های دیفراست اتوماتیک با گاز داغ (Hot Gas Defrost) برای حداقل‌سازی افت دما در زمان یخ‌زدایی.
استعلام قیمت، مشاوره تخصصی و سفارش ساخت سردخانه تونل انجماد
اگر قصد احداث، توسعه یا ارتقای خطوط انجماد سریع کارخانه خود در حوزه بستنی، فرآورده‌های پروتئینی، شیلات یا سبزیجات را دارید:
- ❄️ مشاوره مهندسی با متخصصان برودتی سفید سرما:با کارشناسان سفید سرما تماس بگیرید تا پس از تحلیل فنی نیازمندی‌های خط تولید شما، نقشه‌های سه‌بعدی، برآورد بار حرارتی و پیش‌فاکتور دقیق به شما ارائه شود.
