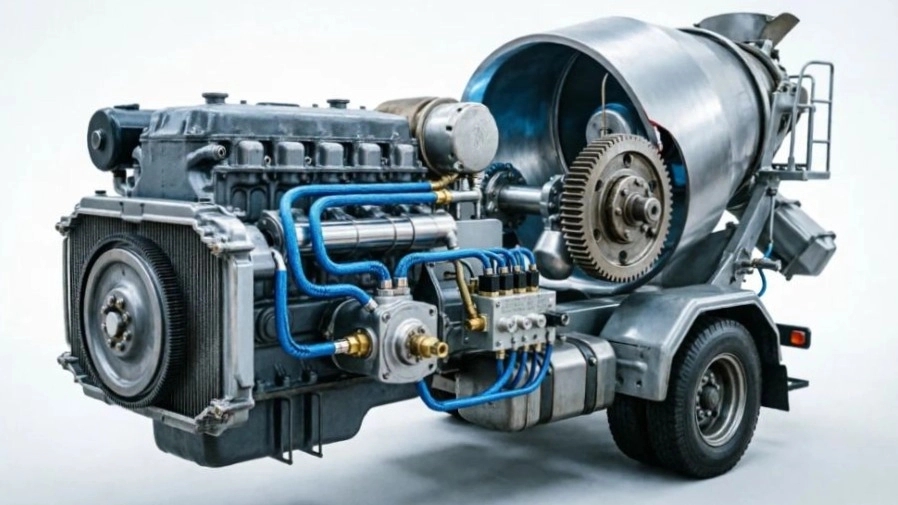

تراک میکسر یکی از تجهیزات مهم صنعت بتن است که وظیفه انتقال و همزدن بتن را در مسیر کارخانه تا محل پروژه بر عهده دارد. در ظاهر، مهمترین بخش دستگاه همان دیگ بزرگ و چرخان است؛ اما پشت این حرکت ساده، مجموعهای از قطعات مکانیکی و هیدرولیکی با یکدیگر همکاری میکنند. در این میان، سیستم هیدرولیک تراک میکسر نقش اصلی را در انتقال توان و کنترل چرخش دیگ بر عهده دارد.
سیستم هیدرولیک تراک میکسر معمولاً انرژی مکانیکی موتور را از طریق مجموعه انتقال توان و پمپ هیدرولیک دریافت کرده و آن را به انرژی هیدرولیکی تبدیل میکند. سپس هیدروموتور این انرژی را دوباره به حرکت دورانی تبدیل میکند تا گیربکس کاهنده و در نهایت دیگ را به حرکت درآورند. این ساختار امکان کنترل نرم سرعت و جهت چرخش دیگ را فراهم میکند. منابع فنی نیز ساختار رایج این سامانه را شامل پمپ، هیدروموتور، مدار روغن، خنککننده، فیلتر و گیربکس عنوان میکنند.
در این میان، موتور دویتس میتواند بهعنوان منبع توان، تأثیر مستقیمی بر عملکرد کلی مجموعه داشته باشد. البته باید توجه داشت که عملکرد نهایی تنها به موتور وابسته نیست؛ انتخاب صحیح پمپ، هیدروموتور، گیربکس، روغن، خنککاری و تنظیمات سیستم نیز اهمیت بسیار زیادی دارد.
اجزای اصلی سیستم هیدرولیک تراک میکسر
برای درک بهتر عملکرد تراک میکسر، ابتدا باید اجزای اصلی مدار هیدرولیک را بشناسیم.
پمپ هیدرولیک
پمپ، یکی از مهمترین اجزای سیستم هیدرولیک تراک میکسر است. این قطعه توان مکانیکی دریافتشده از موتور را به جریان روغن هیدرولیک تبدیل میکند. مقدار جابهجایی پمپ و فشار کاری آن، در تعیین ظرفیت عملکرد مدار اهمیت دارد.
در بسیاری از سامانههای محرک دیگ، از پمپهای پیستونی با جابهجایی متغیر استفاده میشود. چنین ساختاری امکان کنترل مناسب سرعت و گشتاور هیدروموتور را فراهم میکند. در سیستمهای هیدرواستاتیک نیز ترکیب پمپ پیستونی و هیدروموتور برای انتقال توان به کار میرود.
هیدروموتور
هیدروموتور در نقطه مقابل پمپ قرار دارد. روغن پرفشار وارد هیدروموتور شده و انرژی هیدرولیکی را به حرکت دورانی تبدیل میکند. این حرکت سپس به گیربکس منتقل میشود.
به زبان ساده، مسیر توان را میتوان اینگونه خلاصه کرد:
موتور دویتس ← انتقال توان ← پمپ هیدرولیک ← روغن پرفشار ← هیدروموتور ← گیربکس ← دیگ تراک میکسر
هرگونه ضعف در یکی از این حلقهها میتواند باعث کاهش قدرت چرخش دیگ، افزایش دمای روغن، افت سرعت یا ایجاد فشار غیرطبیعی در مدار شود.
گیربکس کاهنده
هیدروموتور معمولاً برای چرخاندن مستقیم دیگ در سرعت موردنیاز مناسب نیست. به همین دلیل، گیربکس کاهنده بین هیدروموتور و دیگ قرار میگیرد.
وظیفه گیربکس کاهش سرعت و افزایش گشتاور خروجی است. این موضوع اهمیت زیادی دارد؛ زیرا دیگ تراک میکسر، بهخصوص هنگام پر بودن، جرم و مقاومت قابلتوجهی دارد و برای شروع حرکت و ادامه چرخش به گشتاور مناسب نیاز دارد. در منابع فنی مربوط به تراک میکسر نیز گیربکس سیارهای بهعنوان یکی از اجزای انتقال گشتاور به دیگ معرفی شده است.
مخزن، فیلتر و خنککننده روغن
روغن هیدرولیک فقط وظیفه انتقال انرژی را ندارد؛ بلکه نقش روانکاری و انتقال حرارت را نیز ایفا میکند. به همین دلیل، وضعیت روغن، تمیزی فیلتر و عملکرد سیستم خنککاری باید بهصورت منظم بررسی شود.
افزایش بیش از حد دمای روغن میتواند باعث افت ویسکوزیته، کاهش راندمان و افزایش استهلاک قطعات شود. استفاده از خنککننده مناسب برای کارکردهای طولانی و سنگین اهمیت ویژهای دارد.
موتور دویتس چه نقشی در تراک میکسر دارد؟
وقتی درباره موتور دویتس تراک میکسر صحبت میکنیم، نباید آن را تنها یک موتور دیزلی بدانیم. موتور منبع اصلی توان برای مجموعهای است که باید در شرایط مختلف کاری، توان موردنیاز سامانه را تأمین کند.
اگر موتور توان کافی در اختیار مدار قرار ندهد، پمپ نمیتواند در محدوده مطلوب خود کار کند. نتیجه ممکن است کاهش سرعت چرخش دیگ، افت عملکرد هنگام بار کامل یا افزایش فشار و حرارت در برخی شرایط باشد.
در برخی ماشینهای تخصصی بتن، موتورهای دویتس در کنار سیستمهای هیدرواستاتیک به کار گرفته شدهاند. برای نمونه، در یک ماشین بچمیکسر معدنی، موتور دویتس بههمراه پمپهای هیدرولیک برای ایجاد سیستم محرک هیدرواستاتیک استفاده شده است.
بنابراین، انتخاب موتور باید بر اساس توان موردنیاز واقعی، دور موتور، گشتاور، شرایط محیطی و نوع کاربرد انجام شود؛ نه صرفاً بر اساس نام برند.
ارتباط توان موتور دویتس با عملکرد سیستم هیدرولیک
یکی از اشتباهات رایج این است که تصور کنیم هرچه توان موتور بیشتر باشد، عملکرد تراک میکسر نیز الزاماً بهتر خواهد بود. در واقع، هماهنگی بین موتور و مجموعه هیدرولیک اهمیت بیشتری دارد.
برای مثال، اگر پمپ هیدرولیک با مشخصات موتور هماهنگ نباشد، ممکن است موتور تحت بار غیرضروری قرار گیرد. از طرف دیگر، پمپ کوچکتر از نیاز دستگاه نیز میتواند باعث محدود شدن عملکرد هیدروموتور شود.
در یک سیستم مهندسیشده باید میان این عوامل تعادل برقرار باشد:
- توان موتور
- گشتاور موتور
- دور کاری
- ظرفیت پمپ
- فشار کاری
- دبی روغن
- ظرفیت هیدروموتور
- نسبت کاهش گیربکس
- وزن و ظرفیت دیگ
- شرایط محیطی و کاری
به همین دلیل، بررسی سیستم هیدرولیک تراک میکسر بدون بررسی موتور و انتقال توان، تصویر کاملی از عملکرد دستگاه ارائه نمیدهد.
سیستم هیدرولیک تراک میکسر چگونه دیگ را میچرخاند؟
فرایند عملکرد را میتوان در چند مرحله ساده توضیح داد.
ابتدا موتور دویتس توان مکانیکی تولید میکند. این توان از طریق سازوکار انتقال قدرت به پمپ هیدرولیک میرسد. پمپ، روغن را در مدار به جریان میاندازد و فشار و دبی موردنیاز را ایجاد میکند.
سپس روغن به هیدروموتور میرسد. هیدروموتور با استفاده از انرژی روغن شروع به چرخش میکند. خروجی آن به گیربکس متصل است و گیربکس با کاهش سرعت و افزایش گشتاور، توان لازم برای حرکت دیگ را فراهم میکند.
در زمان اختلاط، دیگ در جهت مناسب میچرخد تا بتن از جدایش جلوگیری کرده و مخلوط حالت یکنواخت خود را حفظ کند. برای تخلیه، جهت چرخش تغییر میکند تا پرههای داخلی بتن را به سمت خروجی هدایت کنند. همین تغییر جهت و کنترل سرعت از مهمترین قابلیتهای مدار هیدرولیک تراک میکسر است.
مهمترین علائم خرابی سیستم هیدرولیک تراک میکسر
شناخت علائم خرابی میتواند از آسیبهای پرهزینه جلوگیری کند. برخی نشانههای مهم عبارتاند از:
کاهش سرعت چرخش دیگ
اگر دیگ در حالت عادی با سرعت همیشگی نمیچرخد، باید مواردی مانند فشار و دبی پمپ، وضعیت هیدروموتور، روغن، فیلتر و گیربکس بررسی شود.
صدای غیرعادی پمپ یا هیدروموتور
صدای غیرمعمول میتواند نشانه وجود هوا در مدار، کمبود روغن، آلودگی روغن، کاویتاسیون یا فرسودگی قطعات باشد. تشخیص قطعی باید توسط تکنسین و با اندازهگیری فشار و بررسی مدار انجام شود.
افزایش دمای روغن
افزایش دمای روغن میتواند ناشی از بار اضافی، گرفتگی مسیر، عملکرد نامناسب خنککننده، روغن نامناسب یا نشتی داخلی باشد.
حرکت ضعیف هنگام بار کامل
اگر سیستم در حالت خالی عملکرد مناسبی دارد اما هنگام پر شدن دیگ با بتن قدرت آن افت میکند، باید توان واقعی سیستم در شرایط بار بررسی شود.
نشتی روغن هیدرولیک
نشتی از شیلنگها، اتصالات، آببندها یا قطعات اصلی علاوه بر کاهش سطح روغن، میتواند باعث ورود آلودگی و کاهش ایمنی کار شود.
چرا نگهداری سیستم هیدرولیک تراک میکسر اهمیت دارد؟
سیستم هیدرولیک تراک میکسر معمولاً در شرایط سخت، همراه با گردوغبار، ارتعاش، بار متغیر و ساعات کاری طولانی فعالیت میکند. بنابراین نگهداری پیشگیرانه بسیار اقتصادیتر از تعمیر پس از خرابی است.
سطح و وضعیت روغن باید بررسی شود. فیلترها باید مطابق دستورالعمل سازنده تعویض یا سرویس شوند و شیلنگها و اتصالات از نظر ترک، ساییدگی و نشتی مورد بررسی قرار گیرند.
همچنین باید دمای کاری سیستم تحت نظر باشد. در تجهیزات بتن، خنککاری روغن اهمیت زیادی دارد؛ زیرا فعالیت طولانیمدت هیدرولیک میتواند حرارت قابلتوجهی تولید کند.
نکته مهم دیگر، تمیزی روغن است. آلودگیهای ریز میتوانند بهمرور باعث سایش پمپ، هیدروموتور و شیرهای کنترلی شوند. به همین دلیل، تعویض روغن بدون توجه به علت آلودگی یا وضعیت فیلتر همیشه راهحل کافی نیست.
موتور دویتس؛ چه زمانی عملکرد آن را بررسی کنیم؟
اگر سیستم هیدرولیک تراک میکسر دچار افت توان شده است، نباید بلافاصله موتور دویتس را مقصر دانست. ابتدا باید مشخص شود افت عملکرد از موتور، انتقال توان، پمپ یا بخشهای دیگر ناشی میشود.
بررسی دور موتور، پاسخ موتور در زیر بار، وضعیت سوخترسانی، فیلترهای مربوط، سیستم هوارسانی و شرایط کاری موتور میتواند اطلاعات مهمی در اختیار تعمیرکار قرار دهد.
از طرف دیگر، اگر موتور سالم باشد ولی پمپ هیدرولیک دچار مشکل باشد، تعویض یا تعمیر موتور نتیجهای در عملکرد دیگ ایجاد نخواهد کرد. تشخیص صحیح باید از مسیر انتقال توان تا خروجی دیگ انجام شود.
تفاوت افت توان موتور با خرابی هیدرولیک
این دو مشکل گاهی علائم مشابهی ایجاد میکنند، اما منشأ متفاوتی دارند.
در افت توان موتور، معمولاً عملکرد موتور در شرایط بار مختلف نیز تحت تأثیر قرار میگیرد. اما در خرابی هیدرولیک ممکن است موتور عملکرد نسبتاً عادی داشته باشد و مشکل در سرعت یا گشتاور خروجی دیگ مشاهده شود.
به همین دلیل، اندازهگیری فشار و دبی هیدرولیک در کنار بررسی پارامترهای موتور، روش دقیقتری برای عیبیابی است.
چگونه برای تراک میکسر سیستم هیدرولیک مناسب انتخاب کنیم؟
هنگام انتخاب یا بازسازی سیستم هیدرولیک تراک میکسر، چند سؤال کلیدی باید پاسخ داده شود:
- ظرفیت دیگ چقدر است؟
- وزن عملیاتی دستگاه چقدر است؟
- دیگ در چه شرایطی باید کار کند؟
- حداکثر گشتاور موردنیاز چقدر است؟
- موتور چه توان و دور کاری دارد؟
- پمپ چه دبی و فشاری باید تأمین کند؟
- هیدروموتور چه ظرفیت و مشخصاتی دارد؟
- سیستم در چه دمای محیطی فعالیت خواهد کرد؟
- خنککاری روغن چگونه انجام میشود؟
- قطعات مصرفی و یدکی تا چه اندازه در دسترس هستند؟
پاسخ دقیق به این پرسشها باعث میشود سیستم بهجای انتخاب بر اساس حدس، بر مبنای نیاز واقعی دستگاه طراحی یا تعمیر شود.
اشتباهات رایج در سرویس تراک میکسر
یکی از اشتباهات، استفاده از روغن نامناسب یا ترکیب روغنهایی با مشخصات متفاوت است. اشتباه دیگر، بیتوجهی به فیلترها و تصور این است که تا زمانی که دیگ میچرخد، سیستم مشکلی ندارد.
همچنین تعویض یک قطعه بدون پیدا کردن علت اصلی خرابی میتواند باعث تکرار مشکل شود. برای نمونه، اگر پمپ دائماً تحت شرایط نامناسب کار کند، نصب یک پمپ جدید بدون اصلاح علت اصلی، احتمال خرابی مجدد را افزایش میدهد.
در سیستم هیدرولیک تراک میکسر، عیبیابی باید زنجیرهای باشد: موتور، انتقال توان، پمپ، مدار، شیرها، هیدروموتور، گیربکس و در نهایت دیگ.
چه زمانی تعمیر تخصصی ضروری است؟
اگر فشار هیدرولیک ناپایدار است، روغن بیش از حد گرم میشود، دیگ تحت بار متوقف میشود، صدای شدید از پمپ شنیده میشود یا نشتی جدی وجود دارد، ادامه کار بدون بررسی تخصصی میتواند خسارت را بیشتر کند.
در چنین شرایطی بهتر است دستگاه توسط فردی بررسی شود که هم با موتورهای دیزلی و هم با سیستمهای هیدرولیک ماشینآلات سنگین آشنایی داشته باشد.
اگر برای سیستم هیدرولیک تراک میکسر، موتور دویتس، قطعات هیدرولیک یا عیبیابی تخصصی به مشاوره نیاز دارید، میتوانید برای دریافت اطلاعات بیشتر با مجموعه مربوطه تماس بگیرید:
تلفن: ۰۹۱۲۱۳۰۷۱۴۴
همچنین برای آشنایی بیشتر با خدمات و اطلاعات تخصصی میتوانید به s-visionco.com مراجعه کنید.
جمعبندی؛ هماهنگی موتور و هیدرولیک، کلید عملکرد تراک میکسر
عملکرد مطلوب تراک میکسر حاصل کار یک قطعه منفرد نیست. موتور دویتس، انتقال توان، پمپ هیدرولیک، هیدروموتور، گیربکس و سیستم خنککاری باید بهصورت یک مجموعه هماهنگ عمل کنند.
سیستم هیدرولیک تراک میکسر وظیفه تبدیل و انتقال توان به دیگ را بر عهده دارد و هرگونه نقص در این زنجیره میتواند سرعت، گشتاور، کیفیت اختلاط و حتی قابلیت تخلیه بتن را تحت تأثیر قرار دهد.
از سوی دیگر، موتور دویتس زمانی میتواند بهترین عملکرد خود را نشان دهد که توان، دور و شرایط کاری آن با نیاز واقعی سیستم هماهنگ باشد. بنابراین در تعمیر یا انتخاب تجهیزات، نباید صرفاً یک قطعه را جدا از کل سیستم ارزیابی کرد.
اگر بهدنبال بررسی، تأمین قطعات یا مشاوره تخصصی برای سیستم هیدرولیک تراک میکسر و موتور دویتس هستید، همین حالا با شماره ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید یا اطلاعات خدمات را در s-visionco.com بررسی کنید.
سؤالات متداول درباره سیستم هیدرولیک تراک میکسر
سیستم هیدرولیک تراک میکسر چه وظیفهای دارد؟
وظیفه اصلی آن انتقال توان به دیگ و فراهم کردن امکان کنترل سرعت و جهت چرخش است. این کار معمولاً با همکاری پمپ هیدرولیک، هیدروموتور و گیربکس انجام میشود.
آیا موتور دویتس مستقیماً دیگ تراک میکسر را میچرخاند؟
در بسیاری از ساختارها، موتور ابتدا توان را به سیستم انتقال توان و پمپ منتقل میکند. پمپ انرژی را به شکل هیدرولیکی منتقل کرده و هیدروموتور آن را به حرکت دورانی تبدیل میکند؛ سپس گیربکس، گشتاور موردنیاز دیگ را فراهم میکند.
علت کند شدن چرخش دیگ تراک میکسر چیست؟
کمبود یا نامناسب بودن روغن، گرفتگی فیلتر، ضعف پمپ، مشکل هیدروموتور، نشتی داخلی، افزایش دما یا ایراد در گیربکس میتواند از عوامل احتمالی باشد. تشخیص دقیق نیازمند بررسی فشار و دبی سیستم است.
چرا روغن هیدرولیک تراک میکسر داغ میشود؟
کارکرد طولانی، بار زیاد، خنککاری ناکافی، روغن نامناسب، گرفتگی مسیر یا نشتی داخلی از عوامل احتمالی افزایش دما هستند.
آیا افزایش توان موتور دویتس همیشه باعث افزایش قدرت تراک میکسر میشود؟
خیر. توان موتور باید با ظرفیت پمپ، هیدروموتور، گیربکس و نیاز واقعی دستگاه هماهنگ باشد. افزایش توان موتور بدون طراحی هماهنگ کل سیستم الزاماً عملکرد بهتری ایجاد نمیکند.
مهمترین قطعات سیستم هیدرولیک تراک میکسر کداماند؟
پمپ هیدرولیک، هیدروموتور، شیرهای کنترلی، مخزن روغن، فیلتر، خنککننده، شیلنگها، اتصالات و گیربکس از اجزای اصلی این مجموعه هستند.
هر چند وقت یکبار باید سیستم هیدرولیک تراک میکسر بررسی شود؟
فاصله سرویس به مدل دستگاه، میزان کارکرد، نوع روغن و دستورالعمل سازنده بستگی دارد. بااینحال، بررسی سطح روغن، نشتی، وضعیت شیلنگها، دمای کاری و فیلترها باید بهصورت دورهای انجام شود.
برای عیبیابی سیستم هیدرولیک تراک میکسر از کجا شروع کنیم؟
بهتر است عیبیابی از منبع توان شروع شود و سپس مسیر انتقال توان، پمپ، فشار و دبی مدار، هیدروموتور و گیربکس بررسی شود. تعویض قطعه بدون تشخیص علت اصلی معمولاً راهکار مطمئنی نیست.
