وقتی صحبت از اتصالات سازههای فولادی، سولههای صنعتی، پلها، اسکلتهای فلزی و پروژههایی با بارگذاری بالا به میان میآید، انتخاب پیچ تنها بر اساس قطر و طول آن کافی نیست. نوع اتصال، کلاس مقاومتی، ابعاد سر پیچ، کیفیت رزوه، پوشش سطحی و نحوه اعمال نیروی پیشتنیدگی همگی روی عملکرد نهایی اتصال اثر میگذارند.
تولید پیچ HV گرید ۱۰/۸ از عبارتهایی است که در بازار برای جستوجوی پیچهای پرمقاومت سازهای استفاده میشود؛ اما در مشخصات استانداردی DIN 6914، پیچ HV با کلاس مقاومتی ۱۰.۹ شناخته میشود. این پیچها برای اتصالات فولادی با مقاومت بالا طراحی شدهاند و ابعاد آنها بهگونهای است که با مجموعه مهره و واشر مناسب، یک سیستم اتصال مهندسیشده تشکیل میدهند.
در پولادان سازه، توجه به همین تفاوتهای فنی اهمیت زیادی دارد؛ زیرا خرید یک پیچ صرفاً با عنوان «HV» بدون بررسی استاندارد، کلاس مقاومتی و سازگاری مجموعه اتصال میتواند باعث انتخاب نامناسب برای پروژه شود.
استاندارد DIN 6914 چه مشخصاتی را تعیین میکند؟
DIN 6914 استانداردی برای پیچهای ششگوش با عرض آچار بزرگ در اتصالات سازهای فولادی با مقاومت بالا است. این استاندارد الزامات ابعادی و فنی پیچ را مشخص میکند و در منابع فنی، محدوده قطرهای متداول آن از M12 تا M36 ذکر شده است.
از مهمترین ابعاد تعریفشده میتوان به موارد زیر اشاره کرد:
- قطر اسمی رزوه
- گام رزوه
- طول پیچ
- طول رزوه
- ارتفاع سر پیچ
- اندازه سر پیچ برای آچار
- شعاع گوشههای سر پیچ
- ابعاد ساقه و بخش رزوهدار
برای نمونه، در جداول منتشرشده برای DIN 6914، قطرهای M12، M16، M20، M22، M24، M27، M30 و M36 دیده میشوند. همچنین اندازه آچار برای این قطرها متفاوت است و از ۲۲ میلیمتر برای M12 تا ۶۰ میلیمتر برای M36 افزایش پیدا میکند.
بنابراین تولید پیچ HV گرید ۱۰/۸ در یک مجموعه حرفهای باید به معنای تولید یا تأمین محصولی باشد که مشخصات واقعی آن قابل بررسی و تطبیق با استاندارد موردنظر پروژه باشد.
تفاوت پیچ HV با پیچهای معمولی چیست؟
پیچ HV برای ایجاد اتصالات پرمقاومت در سازههای فولادی طراحی شده است. تفاوت آن با بسیاری از پیچهای عمومی تنها در میزان مقاومت کششی نیست؛ بلکه هندسه پیچ، مجموعه مهره و واشر، شرایط نصب و روش ایجاد پیشتنیدگی نیز اهمیت دارد.
در یک اتصال HV، پیچ بهتنهایی یک محصول مستقل برای ارزیابی عملکرد نیست. پیچ، مهره و واشر باید با یکدیگر سازگار باشند. در سیستم استانداردی، برای مثال DIN 6915 به مهرههای HV و DIN 6916 به واشرهای مرتبط اشاره دارد و در ساختار استاندارد EN 14399 نیز اجزای مجموعه اتصال در کنار یکدیگر تعریف میشوند.
این موضوع یکی از مهمترین نکاتی است که هنگام خرید پیچ HV باید مورد توجه قرار گیرد.
اگر برای پروژه خود به دنبال مشخصات فنی دقیق، سایز مناسب یا استعلام تولید و تأمین هستید، میتوانید با کارشناسان پولادان سازه تماس بگیرید و مشخصات پروژه را ارسال کنید.

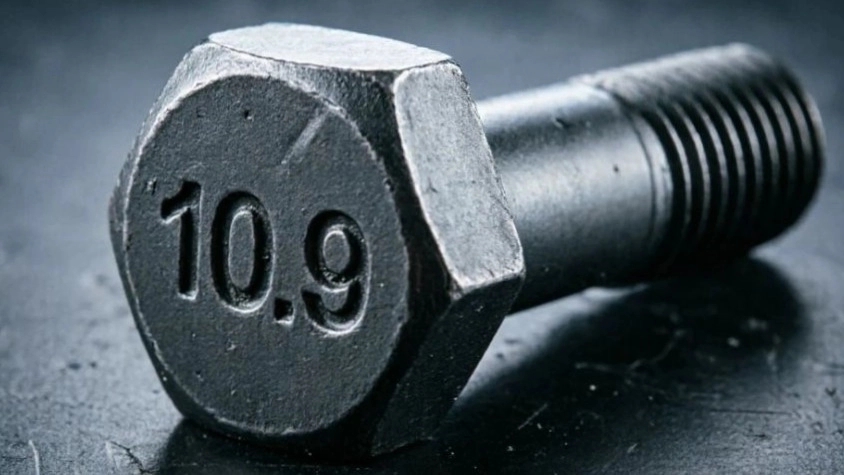

گرید ۱۰.۹ در پیچ DIN 6914 چه مفهومی دارد؟
یکی از اشتباهات رایج بازار، بیان کلاس مقاومتی به شکل «۱۰/۸» است. در حالی که منابع فنی مربوط به DIN 6914، کلاس مقاومتی ۱۰.۹ را برای این پیچها نشان میدهند.
عددهای کلاس مقاومتی پیچ طبق سیستم متداول نامگذاری، اطلاعاتی درباره مقاومت کششی و حد تسلیم ارائه میکنند. به همین دلیل هنگام سفارش، بهتر است بهجای تکیه بر عنوان بازاری، کلاس دقیق موردنیاز در نقشه، مشخصات فنی یا اسناد پروژه بررسی شود.
در نتیجه اگر در استعلام شما عبارت تولید پیچ HV گرید ۱۰/۸ درج شده است، توصیه میشود قبل از ثبت سفارش مشخص شود که منظور دقیقاً پیچ HV با کلاس ۱۰.۹ طبق DIN 6914 یا EN 14399-4 است.
ابعاد و سایزهای پرکاربرد پیچ HV
انتخاب قطر پیچ باید بر اساس محاسبات سازه و طراحی اتصال انجام شود و نمیتوان صرفاً بر اساس تجربه کارگاهی یک سایز مشخص را برای تمام پروژهها پیشنهاد کرد.
با این حال، در جداول DIN 6914 سایزهای مختلفی مانند M12 تا M36 دیده میشود. برای نمونه، گام رزوه M12 برابر ۱٫۷۵ میلیمتر، M16 برابر ۲ میلیمتر، M20 و M22 برابر ۲٫۵ میلیمتر و M24 برابر ۳ میلیمتر گزارش شده است.
ارتفاع سر پیچ نیز با افزایش قطر بیشتر میشود. برای نمونه، مقدار اسمی ارتفاع سر پیچ در M12 حدود ۸ میلیمتر و در M36 حدود ۲۳ میلیمتر است. اندازه آچار نیز بهترتیب افزایش پیدا میکند.
این جزئیات هنگام تولید، کنترل کیفیت و حتی انتخاب ابزار نصب اهمیت دارند.
فرآیند تولید پیچ HV چگونه انجام میشود؟
تولید پیچ پرمقاومت یک فرآیند چندمرحلهای است و کیفیت نهایی محصول به هماهنگی همه مراحل وابسته است.
انتخاب مواد اولیه
اولین مرحله، انتخاب فولاد مناسب برای دستیابی به کلاس مقاومتی موردنظر است. ماده اولیه باید قابلیت رسیدن به خواص مکانیکی موردنیاز را داشته باشد.
شکلدهی سر پیچ
هندسه سر پیچ باید مطابق نقشه و استاندارد مربوطه ایجاد شود. در پیچهای HV، بزرگتر بودن عرض آچار نسبت به پیچهای عمومی یکی از ویژگیهای مهم این خانواده محسوب میشود.
ایجاد رزوه
رزوه باید با تلرانس مناسب تولید شود تا پیچ در مجموعه اتصال عملکرد صحیح داشته باشد. کیفیت رزوه روی مونتاژ، اصطکاک و رفتار اتصال اثرگذار است.
عملیات حرارتی
برای دستیابی به خواص مکانیکی مناسب، عملیات حرارتی اهمیت بسیار زیادی دارد. کنترل صحیح فرآیند حرارتی به دستیابی به مقاومت و سختی موردنیاز کمک میکند.
کنترل ابعادی و ظاهری
قطر، طول، گام رزوه، ارتفاع سر، اندازه آچار و سایر پارامترهای هندسی باید کنترل شوند. وجود عیب در سطح، رزوه یا سر پیچ نیز باید بررسی شود.
کنترل و بستهبندی
در مرحله نهایی، محصول بر اساس سفارش و مشخصات پروژه دستهبندی و بستهبندی میشود تا ردیابی و استفاده از آن در پروژه سادهتر باشد.
چرا کنترل کیفیت در تولید پیچ HV حیاتی است؟
در اتصال سازهای، یک پیچ نامناسب میتواند عملکرد کل مجموعه را تحت تأثیر قرار دهد. به همین دلیل کنترل کیفیت پیچ HV نباید فقط به بررسی ظاهری محدود شود.
کنترل مواد اولیه، بررسی ابعادی، کنترل رزوه، ارزیابی خواص مکانیکی، کنترل پوشش و بررسی مدارک کیفی از جمله مواردی هستند که بسته به نیاز پروژه باید مورد توجه قرار گیرند.
همچنین باید بین «مطابقت ابعادی با DIN 6914» و «مطابقت کامل یک مجموعه اتصال HV با الزامات استانداردهای جدید EN 14399» تفاوت قائل شد. DIN 6914 طبق منابع استانداردی به EN 14399-4 منتقل شده است؛ بنابراین در پروژههای جدید، مشخصات فنی و اسناد مناقصه باید مبنای نهایی انتخاب قرار بگیرند.
کاربردهای پیچ HV در سازههای فولادی
پیچهای HV معمولاً در پروژههایی کاربرد دارند که اتصال مطمئن اعضای فولادی اهمیت ویژهای دارد. از جمله:
- اسکلت فلزی ساختمانها
- سولههای صنعتی
- سازههای فولادی سنگین
- پلها و سازههای زیرساختی
- اتصالات تیر و ستون
- اتصالات اعضای خرپایی
- تجهیزات و سازههای صنعتی
- پروژههای عمرانی با نیاز به اتصال پرمقاومت
در این کاربردها، صرفاً خرید ارزانترین پیچ انتخاب مناسبی نیست. کیفیت، قابلیت ردیابی، کلاس مقاومتی و تطابق با مشخصات فنی پروژه اهمیت بیشتری دارد.
انتخاب پیچ HV مناسب برای پروژه
برای انتخاب صحیح، ابتدا باید مشخص شود اتصال بر اساس چه استانداردی طراحی شده است. سپس قطر، طول، کلاس مقاومتی، نوع پوشش و اجزای مکمل مانند مهره و واشر مشخص میشوند.
برای مثال، اگر نقشه پروژه استفاده از سیستم HV را تعیین کرده باشد، باید مجموعه اتصال شامل پیچ، مهره و واشر مناسب انتخاب شود. منابع فنی نیز تأکید میکنند که اجزای این سیستم در قالب مجموعه استاندارد تعریف میشوند.
از طرف دیگر، طول پیچ نیز باید بر اساس ضخامت قطعات متصلشونده، واشرها، مهره و مقدار رزوه موردنیاز انتخاب شود. انتخاب طول نامناسب میتواند مونتاژ را دشوار کند یا شرایط اتصال موردنظر طراح را تغییر دهد.
قیمت پیچ HV به چه عواملی بستگی دارد؟
قیمت پیچ HV عدد ثابتی نیست و به عوامل مختلفی وابسته است. مهمترین عوامل عبارتاند از:
- قطر و طول پیچ
- کلاس مقاومتی
- وزن سفارش
- نوع فولاد
- روش تولید
- عملیات حرارتی
- نوع پوشش
- میزان کنترل و مستندات کیفی
- حجم سفارش
- نوسان قیمت مواد اولیه
به همین دلیل بهتر است برای دریافت قیمت دقیق، مشخصات کامل مانند سایز، طول، تعداد، استاندارد، کلاس مقاومتی و نوع پوشش اعلام شود.
اگر قصد خرید عمده دارید، ارسال مشخصات فنی به پولادان سازه میتواند فرآیند استعلام را سریعتر و دقیقتر کند.
تولید پیچ HV گرید ۱۰/۸؛ خرید مستقیم چه مزیتی دارد؟
خرید مستقیم از تأمینکننده تخصصی میتواند ارتباط بین مشخصات پروژه و محصول نهایی را سادهتر کند. بهخصوص در سفارشهای عمده، دریافت اطلاعاتی مانند سایزبندی، زمان تحویل، مشخصات فنی، شرایط کنترل کیفیت و مدارک همراه محصول اهمیت زیادی دارد.
پولادان سازه میتواند برای پروژههایی که به پیچهای پرمقاومت سازهای نیاز دارند، فرآیند استعلام و تأمین را بر اساس اطلاعات فنی پروژه پیگیری کند.
برای دریافت مشاوره و استعلام، با شماره ۰۹۳۹۳۲۲۳۶۰۷ تماس بگیرید یا از طریق وبسایت پولادان سازه درخواست خود را ارسال کنید.
چرا پولادان سازه را برای تأمین پیچ HV انتخاب کنیم؟
در خرید پیچهای سازهای، شناخت نیاز پروژه مهمتر از انتخاب صرفاً یک محصول با نام مشابه است. تفاوت بین استانداردها، کلاسهای مقاومتی و سیستمهای اتصال میتواند روی انتخاب نهایی اثر بگذارد.
پولادان سازه با تمرکز بر حوزه سازه و اتصالات فولادی، آماده دریافت مشخصات پروژه و بررسی نیاز مشتری برای تأمین پیچهای پرمقاومت است.
اگر در مرحله خرید، مناقصه یا برآورد پروژه هستید، بهتر است قبل از سفارش نهایی موارد زیر را مشخص کنید:
۱. سایز پیچ
۲. طول پیچ
۳. تعداد موردنیاز
۴. کلاس مقاومتی
۵. استاندارد مرجع
۶. نوع پوشش
۷. نیاز به مدارک کنترل کیفیت
۸. زمان موردنیاز برای تحویل
همین حالا مشخصات پیچ موردنیاز پروژه را برای پولادان سازه ارسال کنید تا استعلام دقیقتری دریافت کنید.
تماس مستقیم: ۰۹۳۹۳۲۲۳۶۰۷
وبسایت: pouladan-saze.ir
پرسشهای متداول درباره پیچ HV DIN 6914
آیا DIN 6914 همان استاندارد پیچ HV است؟
DIN 6914 استانداردی برای پیچهای ششگوش با عرض آچار بزرگ در اتصالات سازهای پرمقاومت است. این استاندارد در ادامه با EN 14399-4 جایگزین شده است.
گرید استاندارد پیچ DIN 6914 چند است؟
در منابع فنی، کلاس مقاومتی پیچ DIN 6914 برابر ۱۰.۹ ذکر شده است. بنابراین عبارت «۱۰/۸» را نباید بدون بررسی مشخصات پروژه بهعنوان کلاس استاندارد DIN 6914 در نظر گرفت.
پیچ HV DIN 6914 در چه سایزهایی تولید میشود؟
سایزهای رایج شامل M12، M16، M20، M22، M24، M27، M30 و M36 هستند؛ البته دامنه دقیق قابل تأمین باید بر اساس استاندارد و مشخصات سفارش بررسی شود.
آیا پیچ HV فقط برای اسکلت ساختمان استفاده میشود؟
خیر. این پیچها در انواع سازههای فولادی، سولهها، پلها، سازههای صنعتی و اتصالاتی که نیاز به مقاومت بالا دارند کاربرد دارند.
آیا پیچ، مهره و واشر HV باید با هم انتخاب شوند؟
بله. در سیستمهای HV، سازگاری اجزای اتصال اهمیت زیادی دارد. استانداردهای مرتبط برای پیچ، مهره و واشر مشخصات مکملی تعریف کردهاند.
برای استعلام قیمت پیچ HV چه اطلاعاتی لازم است؟
بهتر است قطر، طول، تعداد، کلاس مقاومتی، استاندارد، نوع پوشش و نیازهای مربوط به مدارک کیفی را اعلام کنید. با این اطلاعات میتوان استعلام دقیقتری دریافت کرد.
چگونه از پولادان سازه استعلام بگیریم؟
برای استعلام میتوانید با ۰۹۳۹۳۲۲۳۶۰۷ تماس بگیرید یا از طریق وبسایت پولادان سازه مشخصات سفارش خود را ارسال کنید.
جمعبندی
تولید پیچ HV گرید ۱۰/۸ عبارتی پرجستوجو برای پیچهای پرمقاومت سازهای است، اما از نظر استانداردی باید توجه داشت که DIN 6914 برای پیچهای HV کلاس ۱۰.۹ را مشخص میکند. همچنین این استاندارد در ساختار استانداردهای جدید با EN 14399-4 جایگزین شده است.
بنابراین برای خرید یا تولید، بهتر است بهجای تکیه بر نام بازاری، مشخصات فنی واقعی پروژه بررسی شود. قطر، طول، کلاس مقاومتی، پوشش، نوع اتصال و سازگاری پیچ با مهره و واشر همگی در انتخاب نهایی نقش دارند.
اگر برای پروژه خود به پیچ HV، پیچ DIN 6914 یا اتصالات پرمقاومت سازهای نیاز دارید، مشخصات فنی و تعداد موردنیاز را آماده کنید و برای دریافت استعلام با پولادان سازه در ارتباط باشید.
