وقتی صحبت از اتصال قطعات سنگین، سازههای صنعتی، ماشینآلات و تجهیزات تحت بار میشود، انتخاب پیچ مناسب فقط به قطر و طول آن محدود نیست. جنس فولاد، گرید مقاومتی، شکل رزوه، ابعاد سرپیچ، روش تولید و میزان انطباق محصول با استاندارد، همگی روی عملکرد نهایی اتصال اثر میگذارند. پیچ فولادی گرید ۱۰/۹ مطابق DIN 931 یکی از گزینههای مهم برای کاربردهایی است که استحکام مکانیکی بالا و اتصال مطمئن اهمیت زیادی دارد.
در استاندارد DIN 931، پیچهای ششگوش با ساق صاف و رزوه جزئی تعریف میشوند و این استاندارد از نظر ساختاری با ISO 4014 مرتبط است. منابع فنی نیز DIN 931 و ISO 4014 را برای پیچهای ششگوش نیمهرزوه در یک خانواده استاندارد معرفی میکنند.
در این مقاله، فرآیند تولید پیچ فولادی گرید ۱۰/۹، ویژگیهای فنی، تفاوت آن با پیچهای معمولی، نکات کنترل کیفیت، کاربردها و موارد مهم هنگام سفارش را بررسی میکنیم تا انتخابی دقیقتر برای پروژههای صنعتی داشته باشید.

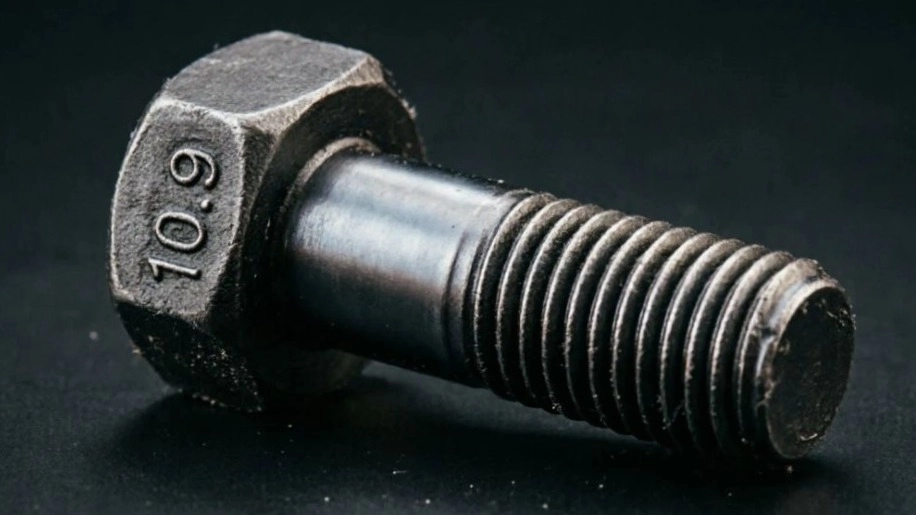

پیچ فولادی گرید ۱۰/۹ چیست؟
گرید ۱۰/۹ بیانگر یک رده مقاومتی مشخص برای پیچ فولادی است. این نوع پیچ برای شرایطی طراحی میشود که اتصال باید بتواند نیروهای مکانیکی قابلتوجهی را تحمل کند. بنابراین در پروژههایی که استفاده از پیچهای معمولی میتواند موجب کاهش ایمنی یا دوام اتصال شود، گرید ۱۰/۹ انتخاب مناسبتری است.
در تولید پیچ فولادی گرید ۱۰/۹، تنها استفاده از فولاد مقاوم کافی نیست؛ فرآیند شکلدهی، عملیات حرارتی، ایجاد رزوه و کنترل ابعادی نیز باید بهصورت هماهنگ انجام شود.
نکته مهم این است که عدد گرید، مشخصات مقاومتی پیچ را نشان میدهد و نباید آن را با سایز پیچ اشتباه گرفت. برای مثال، M16 اندازه اسمی رزوه را مشخص میکند، درحالیکه ۱۰/۹ به رده مقاومتی مربوط است.
DIN 931 چه نوع پیچی را مشخص میکند؟
DIN 931 به پیچهای ششگوش با رزوه جزئی و ساق بدون رزوه در بخشی از طول اشاره دارد. این ویژگی باعث میشود پیچ در بسیاری از اتصالات مکانیکی، رفتار مناسبی در برابر نیروهای واردشده داشته باشد.
مشخصات هندسی این خانواده شامل مواردی مانند قطر اسمی رزوه، گام رزوه، طول رزوه، طول پیچ، ارتفاع سر، عرض آچارخور و ابعاد ساق است. جداول فنی DIN 931 و ISO 4014 این ابعاد را برای سایزهای مختلف تعیین میکنند.
بهعنوان نمونه، در پیچهای M10، M12، M16 و M20، گام رزوه و ابعاد سرپیچ مطابق اندازه اسمی تغییر میکند. بنابراین هنگام سفارش پیچ فولادی گرید ۱۰/۹ DIN 931 باید علاوه بر گرید، سایز دقیق، طول، نوع رزوه و پوشش سطحی نیز مشخص شود.
مراحل تولید پیچ فولادی گرید ۱۰/۹
تولید یک پیچ صنعتی باکیفیت، مجموعهای از مراحل بههمپیوسته است. کیفیت نهایی محصول به این بستگی دارد که هر مرحله با دقت کافی انجام شود.
انتخاب فولاد مناسب
نخستین مرحله، انتخاب ماده اولیه مناسب است. فولاد مورد استفاده باید برای دستیابی به خواص مکانیکی موردنیاز گرید ۱۰/۹ قابلیت لازم را داشته باشد.
در این مرحله عواملی مانند ترکیب شیمیایی، قابلیت شکلدهی، قابلیت عملیات حرارتی و شرایط موردنیاز پروژه اهمیت دارند.
برش ماده اولیه
پس از تأمین میلگرد یا مفتول مناسب، ماده اولیه به طولهای مشخص برش داده میشود. دقت در این مرحله روی وزن، طول نهایی و کیفیت عملیات بعدی اثر دارد.
شکلدهی سرپیچ
در ادامه، بخش بالایی قطعه برای ایجاد سر ششگوش شکلدهی میشود. هندسه سرپیچ باید مطابق ابعاد استاندارد باشد تا آچار یا ابزار مناسب بتواند بهدرستی روی آن قرار گیرد.
ایجاد ساق و آمادهسازی رزوه
پس از شکلدهی اولیه، هندسه ساق و قسمت رزوه آماده میشود. در پیچ DIN 931، تمام طول ساق رزوهدار نیست و بخشی از آن بهصورت بدون رزوه باقی میماند.
ایجاد رزوه
رزوه یکی از حساسترین بخشهای تولید پیچ فولادی گرید ۱۰/۹ است. گام، قطر، پروفیل و تلرانس رزوه باید با مشخصات سفارش و استاندارد موردنظر هماهنگ باشد.
رزوه مناسب باعث میشود پیچ و مهره بهدرستی درگیر شوند و اتصال در زمان مونتاژ عملکرد قابلقبولی داشته باشد.
عملیات حرارتی
برای دستیابی به خواص مکانیکی موردنیاز، عملیات حرارتی اهمیت بسیار زیادی دارد. این مرحله باید متناسب با فولاد و رده مقاومتی محصول کنترل شود.
کنترل دما، زمان، سرعت سردشدن و شرایط فرآیند، از عوامل مهم در رسیدن به خواص نهایی هستند. عملیات حرارتی نامناسب میتواند باعث کاهش عملکرد پیچ یا ایجاد مشکلاتی در فرآیند تولید شود.
کنترل ابعادی و ظاهری
پس از تکمیل فرآیند تولید، ابعاد پیچ بررسی میشود. قطر رزوه، طول، ارتفاع سر، عرض آچارخور و سایر پارامترهای موردنیاز باید کنترل شوند.
استاندارد DIN 931 برای ابعاد هندسی پیچهای ششگوش نیمهرزوه، پارامترهای مشخصی ارائه میکند.
کنترل نهایی و آمادهسازی سفارش
در آخرین مرحله، قطعات از نظر کیفیت ظاهری، یکنواختی تولید و مشخصات سفارش بررسی و برای بستهبندی و ارسال آماده میشوند.
اگر پروژه حساس باشد، بهتر است پیش از خرید، درباره مدارک کنترل کیفیت، مشخصات متریال، عملیات حرارتی و امکان ارائه گزارشهای فنی با تولیدکننده هماهنگ شود.
مشخصات فنی پیچ DIN 931 گرید ۱۰/۹
برای انتخاب صحیح، مشخصات زیر باید در درخواست خرید مشخص باشند:
- استاندارد: DIN 931 یا استاندارد معادل مورد تأیید پروژه
- نوع: پیچ ششگوش نیمهرزوه
- گرید مقاومتی: ۱۰/۹
- جنس: فولاد مناسب برای رده مقاومتی موردنظر
- سایز رزوه: مانند M10، M12، M16، M20 و سایزهای دیگر
- طول پیچ: بر اساس ضخامت قطعات و طراحی اتصال
- نوع رزوه: متریک و مطابق مشخصات فنی سفارش
- پوشش سطحی: در صورت نیاز پروژه
- تعداد: بر اساس حجم مصرف
- مدارک کنترل کیفیت: در صورت نیاز کارفرما
برای نمونه، در اطلاعات فنی DIN 931، پیچ M16 دارای گام اسمی ۲ میلیمتر و ارتفاع سر اسمی ۱۰ میلیمتر است؛ برای M20 نیز گام اسمی ۲٫۵ میلیمتر و ارتفاع سر اسمی ۱۲٫۵ میلیمتر ذکر شده است.
چرا انتخاب گرید ۱۰/۹ اهمیت دارد؟
در یک اتصال صنعتی، پیچ فقط یک قطعه مصرفی نیست؛ بخشی از سیستم انتقال نیرو محسوب میشود. اگر گرید پیچ با شرایط کاری تناسب نداشته باشد، ممکن است اتصال در برابر بارهای طراحیشده عملکرد مناسبی نداشته باشد.
پیچ فولادی گرید ۱۰/۹ برای کاربردهایی که مقاومت مکانیکی بالاتری نسبت به گریدهای عمومی نیاز دارند، مورد توجه قرار میگیرد. بااینحال، انتخاب گرید باید بر اساس طراحی مهندسی، بارگذاری، شرایط محیطی و مشخصات اتصال انجام شود.
به همین دلیل، صرفاً خرید یک پیچ با عنوان «۱۰/۹» کافی نیست. استاندارد ابعادی، کیفیت ساخت و مشخصات متریال نیز باید بررسی شوند.
کاربردهای پیچ فولادی گرید ۱۰/۹ DIN 931
این پیچها در طیف متنوعی از کاربردهای صنعتی استفاده میشوند، از جمله:
ماشینآلات صنعتی
در مونتاژ ماشینآلات، اتصال قطعات فلزی باید پایدار و قابلاعتماد باشد. پیچهای ششگوش نیمهرزوه میتوانند در بسیاری از این اتصالات مورد استفاده قرار گیرند.
تجهیزات سنگین
در تجهیزات صنعتی سنگین، انتخاب پیچ مناسب اهمیت بیشتری پیدا میکند؛ زیرا نیروهای وارده میتوانند قابلتوجه باشند.
سازههای فلزی و تجهیزات عمرانی
در برخی اتصالات تجهیزات و سازههای فلزی، بسته به طراحی مهندسی، استفاده از پیچهای مقاوم مانند گرید ۱۰/۹ میتواند گزینه مناسبی باشد.
صنایع نفت، گاز و پتروشیمی
در این صنایع، علاوه بر استحکام، شرایط محیطی، نوع پوشش، دمای کار و الزامات پروژه باید در انتخاب پیچ بررسی شوند.
صنایع خودرو و تجهیزات مکانیکی
در بخشهایی از ماشینآلات و تجهیزات مکانیکی که نیاز به اتصال مقاوم وجود دارد، پیچهای گرید بالا کاربرد دارند.
تفاوت پیچ ۱۰/۹ با پیچهای گرید پایینتر
مهمترین تفاوت در سطح خواص مکانیکی و کاربرد مورد انتظار است. پیچهای گرید پایینتر برای کاربردهای عمومیتر طراحی میشوند، اما گرید ۱۰/۹ برای شرایطی انتخاب میشود که سطح بالاتری از مقاومت موردنیاز باشد.
با این حال، «گرید بالاتر» بهمعنای مناسببودن برای همه کاربردها نیست. طراحی اتصال باید مشخص کند چه گریدی انتخاب شود.
همچنین نباید فقط به ظاهر پیچ توجه کرد. دو پیچ ممکن است از نظر ظاهری مشابه باشند اما از نظر متریال، عملیات حرارتی و خواص مکانیکی تفاوت زیادی داشته باشند.
کنترل کیفیت در تولید پیچ فولادی گرید ۱۰/۹
کنترل کیفیت در این محصول بهتر است چند مرحلهای باشد. برخی از کنترلهای مهم عبارتاند از:
کنترل مواد اولیه: بررسی مشخصات فولاد و مدارک مربوط به ماده اولیه.
کنترل ابعادی: اندازهگیری قطر، طول، رزوه و ابعاد سرپیچ.
کنترل رزوه: بررسی صحت درگیری و انطباق با مشخصات موردنظر.
کنترل عملیات حرارتی: بررسی شرایط فرآیند و در صورت نیاز انجام آزمونهای مرتبط.
آزمونهای مکانیکی: بسته به نیاز پروژه، آزمونهای موردنیاز برای تأیید خواص مکانیکی انجام میشود.
کنترل ظاهری: بررسی ترک، آسیب، خوردگی، عیوب سطحی و مشکلات فرآیند تولید.
این کنترلها کمک میکنند محصول نهایی فقط از نظر ظاهری شبیه پیچ استاندارد نباشد، بلکه از نظر فنی نیز با نیاز پروژه هماهنگ باشد.
هنگام سفارش پیچ DIN 931 به چه نکاتی توجه کنیم؟
برای جلوگیری از اشتباه در خرید، بهتر است اطلاعات سفارش بهصورت کامل اعلام شود.
برای مثال بهجای اینکه فقط عبارت «پیچ ۱۰/۹» را ارسال کنید، مشخصات را به شکل دقیقتری بنویسید:
پیچ ششگوش DIN 931، گرید ۱۰/۹، سایز M16، طول ۸۰ میلیمتر، با پوشش موردنظر پروژه.
این روش باعث میشود احتمال ارسال سایز یا مدل اشتباه کاهش پیدا کند.
اگر تعداد سفارش بالا است، بهتر است نمونه اولیه یا مشخصات فنی پیش از تولید انبوه تأیید شود. برای پروژههای حساس نیز اعلام استانداردهای تکمیلی و مدارک موردنیاز از ابتدای سفارش، روند تأمین را سادهتر میکند.
چرا تولید سفارشی پیچ میتواند مزیت داشته باشد؟
در بسیاری از پروژههای صنعتی، پیچ آماده بازار دقیقاً با نیاز پروژه مطابقت ندارد. ممکن است طول، پوشش، حجم سفارش یا برخی الزامات فنی متفاوت باشد.
تولید سفارشی این امکان را فراهم میکند که محصول بر اساس مشخصات واقعی پروژه برنامهریزی شود. در تولید پیچ فولادی گرید ۱۰/۹ نیز هماهنگی میان ابعاد، متریال، فرآیند تولید و الزامات کیفی میتواند به تأمین دقیقتر کمک کند.
اگر برای پروژه خود به پیچ DIN 931 گرید ۱۰/۹ در سایز یا تعداد مشخص نیاز دارید، مشخصات فنی، تعداد و ابعاد موردنظر را ارسال کنید تا امکان تأمین و تولید بررسی شود.
خرید پیچ فولادی گرید ۱۰/۹ از پولادان سازه
انتخاب تأمینکننده مناسب، بهاندازه انتخاب استاندارد و گرید اهمیت دارد. در سفارشهای صنعتی، ثبات کیفیت، امکان تولید در تیراژ، پاسخگویی فنی و هماهنگی مشخصات محصول با درخواست خریدار اهمیت ویژهای دارد.
پولادان سازه در زمینه تأمین و تولید انواع پیچ و قطعات اتصال صنعتی فعالیت دارد و میتوانید برای استعلام پیچ فولادی گرید ۱۰/۹ مطابق DIN 931 مشخصات پروژه خود را ارسال کنید.
برای دریافت مشاوره و استعلام قیمت، با شماره ۰۹۳۹۳۲۲۳۶۰۷ تماس بگیرید یا از طریق https://pouladan-saze.ir درخواست خود را ثبت کنید.
اگر سایز، طول، تعداد یا پوشش موردنظر خود را میدانید، همان ابتدا اعلام کنید تا بررسی سفارش سریعتر و دقیقتر انجام شود.
جمعبندی
پیچ فولادی گرید ۱۰/۹ مطابق DIN 931 گزینهای مهم برای بسیاری از اتصالات صنعتی و مکانیکی است که در آنها مقاومت و اطمینان اتصال اهمیت دارد. این محصول دارای ساختار ششگوش و نیمهرزوه است و مشخصات هندسی آن در خانواده DIN 931 و ISO 4014 تعریف شده است.
با این حال، کیفیت واقعی پیچ فقط به درج عبارت ۱۰/۹ روی محصول محدود نمیشود. انتخاب فولاد مناسب، فرآیند شکلدهی، ایجاد دقیق رزوه، عملیات حرارتی، کنترل ابعادی و آزمونهای لازم، همگی در کیفیت محصول نهایی نقش دارند.
اگر برای خرید یا تولید پیچ فولادی گرید ۱۰/۹ به تأمینکنندهای برای سفارش صنعتی نیاز دارید، همین حالا مشخصات سایز، طول، تعداد و استاندارد موردنیاز را برای پولادان سازه ارسال کنید.
شماره تماس: ۰۹۳۹۳۲۲۳۶۰۷
وبسایت: https://pouladan-saze.ir
سوالات متداول درباره پیچ فولادی گرید ۱۰/۹ DIN 931
پیچ DIN 931 گرید ۱۰/۹ چیست؟
پیچ DIN 931 گرید ۱۰/۹ یک پیچ فولادی ششگوش با رزوه جزئی است که در رده مقاومتی ۱۰/۹ قرار میگیرد. DIN 931 با ISO 4014 در ارتباط است و برای پیچهای ششگوش نیمهرزوه استفاده میشود.
تفاوت DIN 931 و ISO 4014 چیست؟
DIN 931 و ISO 4014 به یک خانواده از پیچهای ششگوش نیمهرزوه مربوط هستند و در منابع فنی بهعنوان استانداردهای مرتبط یا معادل معرفی میشوند. برای جایگزینی دقیق، باید الزامات پروژه و نسخه استاندارد موردنیاز بررسی شود.
آیا پیچ ۱۰/۹ برای کاربردهای سنگین مناسب است؟
گرید ۱۰/۹ برای کاربردهایی که به سطح بالاتری از خواص مکانیکی نیاز دارند، مورد استفاده قرار میگیرد؛ اما مناسببودن آن باید بر اساس بارگذاری، طراحی اتصال و شرایط کاری تعیین شود.
پیچ DIN 931 چه تفاوتی با پیچ تمامرزوه دارد؟
در پیچ DIN 931 بخشی از ساق بدون رزوه باقی میماند، درحالیکه در پیچ تمامرزوه، رزوه در طول بیشتری از ساق امتداد دارد. این تفاوت هندسی میتواند روی انتخاب پیچ برای نوع اتصال اثر بگذارد.
چه سایزهایی از پیچ فولادی گرید ۱۰/۹ قابل سفارش است؟
سایز موردنیاز به توانایی تولید یا تأمین و مشخصات پروژه بستگی دارد. سایزهای متریک مختلفی در خانواده DIN 931 وجود دارند و هنگام سفارش باید قطر و طول دقیق اعلام شود.
برای استعلام قیمت پیچ DIN 931 چه اطلاعاتی لازم است؟
بهتر است استاندارد، گرید، سایز، طول، تعداد، نوع پوشش و هرگونه الزام کیفی یا مدرک موردنیاز را اعلام کنید. برای استعلام سریع میتوانید با ۰۹۳۹۳۲۲۳۶۰۷ تماس بگیرید.
چگونه پیچ فولادی گرید ۱۰/۹ سفارش دهیم؟
مشخصات فنی موردنظر خود را برای پولادان سازه ارسال کنید یا با شماره ۰۹۳۹۳۲۲۳۶۰۷ تماس بگیرید. همچنین از طریق https://pouladan-saze.ir میتوانید درخواست خود را مطرح کنید تا مشخصات سفارش بررسی شود.
