در بسیاری از تجهیزات صنعتی، ماشینآلات، خطوط تولید و اتصالات مکانیکی، انتخاب پیچ مناسب فقط به سایز و طول محدود نمیشود. زمانی که اتصال تحت بارهای قابلتوجه قرار دارد، کلاس مقاومتی پیچ، کیفیت فولاد، دقت رزوه، عملیات حرارتی و کنترل ابعادی اهمیت بسیار بیشتری پیدا میکند. در چنین شرایطی، پیچ فولادی گرید ۱۰/۹ یکی از گزینههای مقاومتی موردتوجه برای کاربردهای مهندسی است.
استاندارد DIN 933 به پیچهای ششگوش با رزوه کامل در طول ساقه مربوط میشود و امروزه استاندارد ISO 4017 بهعنوان استاندارد جایگزین آن شناخته میشود. استاندارد ISO 4017:2022 مشخصات پیچهای ششگوش فولادی و استنلساستیل با رزوه متریک در محدوده M1.6 تا M64 را پوشش میدهد.
در این مقاله، بهصورت تخصصی بررسی میکنیم که پیچ فولادی گرید ۱۰/۹ چیست، چه تفاوتی با گریدهای رایجتر دارد، DIN 933 چه مشخصاتی را تعیین میکند، فرآیند تولید آن چگونه است و هنگام خرید چه نکاتی باید بررسی شود.
اگر برای پروژه صنعتی، تولیدی یا تعمیراتی خود به پیچهای مقاوم با مشخصات دقیق نیاز دارید، میتوانید سایز، طول، تعداد و استاندارد موردنظر را با کارشناسان پولادان سازه مطرح کنید تا انتخاب و تأمین محصول متناسب با پروژه شما انجام شود.

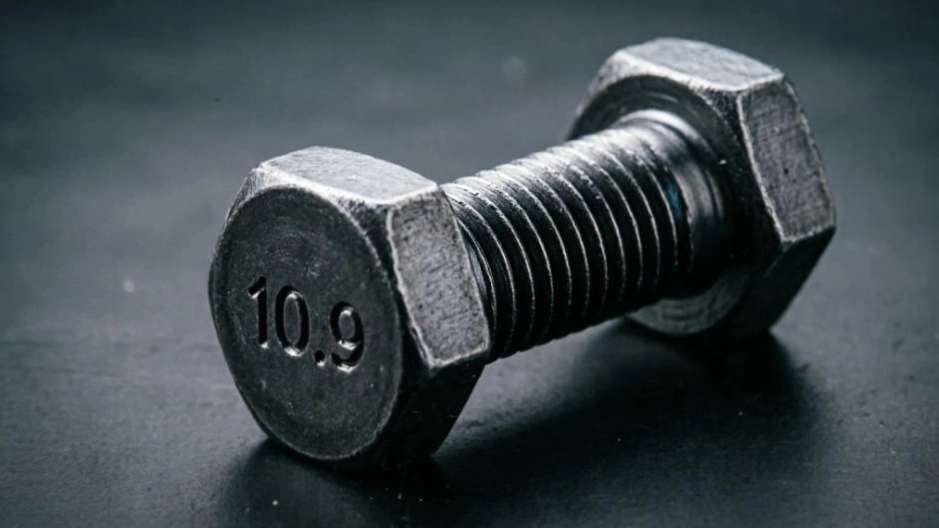

پیچ فولادی گرید ۱۰/۹ چیست؟
پیچ فولادی گرید ۱۰/۹ یک پیچ فولادی با کلاس مقاومتی ۱۰٫۹ است که برای کاربردهایی طراحی میشود که مقاومت مکانیکی بالاتری نسبت به کلاسهایی مانند ۸٫۸ موردنیاز است.
بر اساس دادههای مربوط به استاندارد ISO 898-1، کلاس مقاومتی ۱۰٫۹ دارای مقاومت کششی اسمی ۱۰۰۰ مگاپاسکال و حداقل مقاومت کششی ۱۰۴۰ مگاپاسکال در جدول خواص مکانیکی استاندارد است. مقدار تنش تسلیم یا تنش معادل ۰٫۲ درصد نیز بسته به محدوده قطر، مطابق الزامات استاندارد تعیین میشود.
نکته مهم این است که عدد «۱۰/۹» صرفاً یک نام تجاری نیست، بلکه نشاندهنده کلاس خواص مکانیکی پیچ است. بنابراین در تولید پیچ فولادی گرید ۱۰/۹ باید مواد اولیه، فرآیند شکلدهی و بهخصوص عملیات حرارتی بهگونهای کنترل شوند که محصول نهایی الزامات کلاس مقاومتی موردنظر را برآورده کند.
DIN 933 چه نوع پیچی را تعریف میکند؟
DIN 933 مربوط به پیچهای ششگوش با رزوه کامل است. این یعنی بخش رزوهشده پیچ تقریباً تا زیر سر پیچ امتداد دارد و برخلاف پیچهای نیمهرزوه DIN 931، ساقه بدون رزوه طولانی ندارد.
در منابع فنی، DIN 933 بهعنوان استاندارد پیچ ششگوش تمامرزوه معرفی شده و ISO 4017 جایگزین آن محسوب میشود.
ترکیب پیچ فولادی گرید ۱۰/۹ با ساختار DIN 933 باعث میشود محصولی داشته باشیم که هم از نظر شکل و ابعاد در خانواده پیچهای ششگوش تمامرزوه قرار میگیرد و هم از نظر کلاس مقاومتی در رده پیچهای پرمقاومت قرار دارد.
البته در سفارشهای جدید بهتر است علاوه بر عبارت DIN 933، استاندارد جایگزین ISO 4017، ابعاد دقیق، کلاس مقاومتی و مشخصات سطحی نیز بررسی شود.
چرا گرید ۱۰/۹ برای کاربردهای صنعتی مهم است؟
تفاوت اصلی پیچ فولادی گرید ۱۰/۹ با پیچهای معمولی در سطح خواص مکانیکی آن است. در اتصالهایی که نیروهای کششی، برشی یا ترکیبی قابلتوجه وجود دارند، استفاده از پیچ با کلاس مقاومتی مناسب میتواند نقش مهمی در طراحی اتصال داشته باشد.
این موضوع در بخشهایی مانند:
- ماشینآلات صنعتی
- تجهیزات سنگین
- خطوط تولید
- مجموعههای مکانیکی
- صنایع خودروسازی
- تجهیزات انتقال نیرو
- اتصالات فلزی
- سازههای مکانیکی
- تجهیزات تعمیرگاهی
- ماشینآلات کشاورزی
اهمیت بیشتری پیدا میکند.
البته انتخاب پیچ فولادی گرید ۱۰/۹ نباید صرفاً بر اساس این تصور باشد که «مقاومت بیشتر همیشه بهتر است». طراحی اتصال باید با توجه به بارگذاری، جنس قطعات، روش مونتاژ، پیشبار، شرایط محیطی و سایر عوامل مهندسی انجام شود.
مشخصات فنی پیچ فولادی گرید ۱۰/۹
برای سفارش دقیق پیچ فولادی گرید ۱۰/۹ چند مشخصه اصلی باید همزمان در نظر گرفته شود.
قطر اسمی
قطر با علامت M مشخص میشود؛ برای مثال M8، M10، M12، M16، M20 و M24.
انتخاب قطر باید با توجه به طراحی اتصال و مقدار نیروی واردشده انجام شود.
طول پیچ
طول پیچ از زیر سر تا انتهای پیچ اندازهگیری میشود. از آنجا که DIN 933 دارای رزوه کامل است، انتخاب طول مناسب نقش مستقیمی در مقدار درگیری رزوه خواهد داشت.
گام رزوه
گام رزوه فاصله میان دو رزوه متوالی است. در سفارش پیچ فولادی گرید ۱۰/۹ باید مشخص شود که رزوه استاندارد یا در صورت نیاز رزوه ریز موردنظر است.
شکل سر
سر پیچ DIN 933 ششگوش است و امکان استفاده از آچار را فراهم میکند.
کلاس مقاومتی
کلاس ۱۰٫۹ یکی از مهمترین مشخصات فنی محصول است و باید با نیاز طراحی اتصال مطابقت داشته باشد.
پوشش سطحی
بسته به محیط کار، ممکن است محصول بهصورت ساده، پوششدار یا با پوشش سطحی خاص سفارش داده شود. انتخاب پوشش باید با توجه به شرایط خوردگی، دما و الزامات پروژه انجام شود.
ابعاد رایج پیچ DIN 933
در جداول فنی DIN 933، سایزهای متنوعی از پیچهای ششگوش تمامرزوه وجود دارد. برای نمونه، ابعاد رایج عرض آچار برای برخی سایزها عبارتاند از:
سایز پیچ عرض آچار تقریبی M6 ۱۰ میلیمتر M8 ۱۳ میلیمتر M10 ۱۷ میلیمتر M12 ۱۹ میلیمتر M14 ۲۲ میلیمتر M16 ۲۴ میلیمتر M18 ۲۷ میلیمتر M20 ۳۰ میلیمتر M22 ۳۲ میلیمتر M24 ۳۶ میلیمتر M27 ۴۱ میلیمتر M30 ۴۶ میلیمتر
این مقادیر بر اساس جداول ابعادی منتشرشده برای DIN 933 ارائه شدهاند و هنگام سفارش پروژهای باید نقشه، استاندارد و نسخه ابعادی موردنظر ملاک قرار گیرد. برخی ابعاد سر پیچ میان DIN 933 و ISO 4017 در تعدادی از سایزها تغییر کردهاند؛ بنابراین جایگزینی مستقیم بدون بررسی مشخصات فنی توصیه نمیشود.
تفاوت DIN 933 و ISO 4017
یکی از پرسشهای مهم خریداران پیچ فولادی گرید ۱۰/۹ این است که آیا DIN 933 و ISO 4017 یکسان هستند یا خیر.
از نظر نوع محصول، هر دو استاندارد به پیچ ششگوش تمامرزوه مربوط میشوند و ISO 4017 جایگزین استاندارد DIN 933 شده است. با این حال، در برخی سایزها، ابعاد سر و عرض آچار تغییر کرده است. منابع صنعتی بهطور مشخص به تغییرات ابعاد آچار در سایزهایی مانند M10، M12، M14 و M22 اشاره میکنند.
بنابراین اگر در نقشه یک دستگاه عبارت DIN 933 درج شده باشد، بهتر است پیش از خرید پیچ فولادی گرید ۱۰/۹، ابعاد محصول و ابزار مونتاژ نیز بررسی شود.
این نکته بهخصوص برای خطوط تولیدی که ابزارهای ثابت و سوکتهای مشخص دارند اهمیت دارد.
فرآیند تولید پیچ فولادی گرید ۱۰/۹
کیفیت نهایی پیچ فولادی گرید ۱۰/۹ به مجموعهای از مراحل تولید وابسته است. یک محصول باکیفیت را نمیتوان تنها با انتخاب یک فولاد مناسب تولید کرد؛ بلکه فرآیند شکلدهی، رزوهزنی و عملیات حرارتی نیز باید کنترل شود.
انتخاب فولاد مناسب
مواد اولیه باید قابلیت دستیابی به خواص مکانیکی کلاس ۱۰٫۹ را داشته باشد. ترکیب شیمیایی و کیفیت سطح ماده اولیه از عوامل مهم این مرحله هستند.
برش ماده اولیه
مفتول یا ماده اولیه در طول مناسب برش داده میشود تا برای شکلدهی سر و بدنه آماده شود.
شکلدهی سر پیچ
سر ششگوش با استفاده از فرآیند شکلدهی مناسب ایجاد میشود. دقت در این مرحله برای دستیابی به ابعاد صحیح سر و امکان استفاده مناسب از آچار اهمیت دارد.
ایجاد رزوه کامل
در پیچ فولادی گرید ۱۰/۹ مطابق DIN 933، رزوه تا نزدیکی زیر سر پیچ امتداد پیدا میکند. کیفیت رزوه باید بهگونهای باشد که پیچ بهدرستی با مهره متناسب درگیر شود.
رزوه ناقص، آسیبدیده یا دارای تلرانس نامناسب میتواند مونتاژ را دشوار کند و حتی عملکرد اتصال را تحت تأثیر قرار دهد.
عملیات حرارتی
عملیات حرارتی یکی از حساسترین مراحل تولید پیچ فولادی گرید ۱۰/۹ است.
رسیدن به کلاس مقاومتی ۱۰٫۹ تنها با شکلدهی مکانیکی امکانپذیر نیست و فرآیند حرارتی باید بهصورت کنترلشده انجام شود تا خواص مکانیکی موردنیاز ایجاد شود.
عملیات سطحی
در صورت نیاز، عملیات سطحی متناسب با سفارش انجام میشود. نوع پوشش باید با توجه به شرایط محیطی و کاربرد انتخاب شود.
کنترل نهایی
در مرحله پایانی، محصول از نظر ابعاد، رزوه، ظاهر، مشخصات مکانیکی و سایر الزامات سفارش بررسی میشود.
برای سفارشهای حساس، ارائه مستندات فنی و نتایج آزمونهای موردنیاز نیز میتواند در فرآیند خرید اهمیت داشته باشد.
کنترل کیفیت پیچ فولادی گرید ۱۰/۹
کنترل کیفیت در تولید پیچ فولادی گرید ۱۰/۹ باید چند مرحله مختلف را پوشش دهد.
از مهمترین موارد میتوان به کنترل موارد زیر اشاره کرد:
- قطر اسمی
- طول پیچ
- گام رزوه
- کیفیت رزوه
- ابعاد سر ششگوش
- عرض آچارخور
- کیفیت سطح
- سختی
- مقاومت کششی
- الزامات کلاس مقاومتی
- یکنواختی تولید
- وضعیت پوشش سطحی
استاندارد ISO 898-1 الزامات خواص مکانیکی و فیزیکی پیچها، پیچهای ماشینی و استادها را برای کلاسهای مختلف تعریف میکند و کلاس ۱۰٫۹ نیز در همین چارچوب طبقهبندی میشود.
در نتیجه، زمانی که یک پروژه به پیچ فولادی گرید ۱۰/۹ نیاز دارد، صرف درج عدد ۱۰٫۹ روی بستهبندی کافی نیست؛ محصول باید از نظر مشخصات فنی نیز با کلاس موردنظر تطابق داشته باشد.
کاربردهای پیچ فولادی گرید ۱۰/۹
به دلیل سطح بالای خواص مکانیکی، پیچ فولادی گرید ۱۰/۹ میتواند در بسیاری از مجموعههای مکانیکی و صنعتی کاربرد داشته باشد.
کاربردهای متداول شامل موارد زیر است:
ماشینآلات صنعتی
در ساخت و مونتاژ ماشینآلات، پیچهای مقاوم برای اتصال بخشهایی از مجموعه که تحت بار هستند مورد استفاده قرار میگیرند.
تجهیزات انتقال نیرو
در برخی مجموعههای انتقال نیرو و تجهیزات مکانیکی، کلاس مقاومتی پیچ اهمیت زیادی دارد.
صنعت خودرو
در بخشهای مختلف صنعت خودرو و ماشینآلات مرتبط، پیچهای مقاوم با ابعاد استاندارد مورد استفاده قرار میگیرند.
تجهیزات سنگین
در ماشینآلات و تجهیزات سنگین، انتخاب صحیح پیچ میتواند بخشی از الزامات طراحی اتصال باشد.
خطوط تولید
در خطوط تولید و تجهیزات کارخانهای، دسترسی به پیچهای استاندارد و قابلاعتماد برای تعمیرات و نگهداری اهمیت زیادی دارد.
هنگام خرید پیچ فولادی گرید ۱۰/۹ چه نکاتی مهم است؟
قیمت پایین بهتنهایی نمیتواند معیار مناسبی برای خرید پیچ فولادی گرید ۱۰/۹ باشد. محصول باید از نظر فنی دقیقاً مطابق نیاز پروژه انتخاب شود.
قبل از سفارش این موارد را مشخص کنید:
سایز: مانند M8، M10، M12، M16 یا سایزهای بزرگتر.
طول: طول موردنیاز را دقیقاً بر اساس نقشه یا شرایط مونتاژ مشخص کنید.
استاندارد: DIN 933 یا استاندارد جایگزین ISO 4017.
کلاس مقاومتی: ۱۰٫۹.
نوع رزوه: گام استاندارد یا رزوه خاص در صورت نیاز.
پوشش: ساده یا پوششدار مطابق شرایط محیطی.
تعداد: تیراژ موردنیاز برای استعلام دقیق.
مدارک: در پروژههای حساس، نوع گواهی یا آزمون موردنیاز را از ابتدا مشخص کنید.
اگر این اطلاعات هنگام استعلام ارائه شوند، فرآیند بررسی و تأمین بسیار سریعتر و دقیقتر خواهد بود.
چرا خرید مستقیم پیچ فولادی گرید ۱۰/۹ اهمیت دارد؟
خرید مستقیم میتواند امکان بررسی بهتر مشخصات فنی، هماهنگی تولید، کنترل تعداد و دریافت اطلاعات دقیقتر درباره محصول را فراهم کند.
در سفارشهای صنعتی، یک خطای کوچک در سایز یا طول میتواند باعث توقف مونتاژ شود. بنابراین تأمینکننده باید بتواند مشخصات فنی سفارش را بهدرستی دریافت و بررسی کند.
اگر به تعداد بالا پیچ فولادی گرید ۱۰/۹ نیاز دارید، بهتر است بهجای اعلام صرف «پیچ ۱۰/۹»، اطلاعات کامل محصول شامل استاندارد، قطر، طول و تعداد را ارائه دهید.
برای دریافت مشاوره و استعلام قیمت، مشخصات سفارش خود را برای پولادان سازه ارسال کنید.
شماره تماس مستقیم: ۰۹۳۹۳۲۲۳۶۰۷
سایت پولادان سازه: pouladan-saze.ir
قیمت پیچ فولادی گرید ۱۰/۹ چگونه تعیین میشود؟
قیمت پیچ فولادی گرید ۱۰/۹ عدد ثابتی نیست و به عوامل مختلفی بستگی دارد.
مهمترین عوامل عبارتاند از:
- قطر پیچ
- طول پیچ
- وزن هر عدد
- تعداد سفارش
- نوع فولاد
- روش تولید
- عملیات حرارتی
- نوع پوشش
- استاندارد موردنیاز
- هزینه مواد اولیه
- شرایط بازار فولاد
- بستهبندی و حمل
به همین دلیل، برای دریافت قیمت دقیق بهتر است مشخصات کامل سفارش اعلام شود.
اگر سایز و تعداد موردنیاز خود را میدانید، همین حالا با ۰۹۳۹۳۲۲۳۶۰۷ تماس بگیرید تا استعلام متناسب با سفارش شما بررسی شود.
تفاوت پیچ گرید ۱۰/۹ با ۸/۸ چیست؟
یکی از مقایسههای رایج هنگام انتخاب پیچ فولادی گرید ۱۰/۹، مقایسه آن با گرید ۸٫۸ است.
بهصورت کلی، کلاس ۱۰٫۹ از نظر مقاومت کششی در رده بالاتری نسبت به ۸٫۸ قرار دارد. در دادههای ISO 898-1، مقاومت کششی اسمی کلاس ۸٫۸ برابر ۸۰۰ مگاپاسکال و برای کلاس ۱۰٫۹ برابر ۱۰۰۰ مگاپاسکال درج شده است.
اما این موضوع به این معنا نیست که باید در همه اتصالات، ۱۰٫۹ را جایگزین ۸٫۸ کرد. طراحی اتصال، نوع قطعات و الزامات مهندسی تعیین میکنند کدام کلاس مناسبتر است.
آیا پیچ DIN 933 گرید ۱۰/۹ تمامرزوه است؟
بله. مشخصه اصلی DIN 933، ساختار ششگوش با رزوه کامل است. این ویژگی آن را از پیچهای نیمهرزوه مانند DIN 931 متمایز میکند.
وجود رزوه در طول تقریباً کامل ساقه باعث میشود پیچ فولادی گرید ۱۰/۹ از نوع DIN 933 در اتصالهایی که نیاز به درگیری رزوه در طول بیشتری دارند، کاربرد مناسبی داشته باشد؛ البته انتخاب نهایی باید بر اساس طراحی اتصال انجام شود.
جمعبندی
پیچ فولادی گرید ۱۰/۹ یکی از پیچهای مقاوم مورد استفاده در کاربردهای صنعتی و مکانیکی است. هنگامی که این کلاس مقاومتی با ساختار تمامرزوه DIN 933 ترکیب میشود، محصولی برای طیف متنوعی از اتصالات مهندسی به وجود میآید.
DIN 933 استاندارد قدیمیتر پیچهای ششگوش تمامرزوه است و ISO 4017 استاندارد جایگزین آن محسوب میشود. استاندارد ISO 4017:2022 مشخصات پیچهای ششگوش با رزوه متریک را در محدوده M1.6 تا M64 پوشش میدهد.
از طرف دیگر، کلاس مقاومتی ۱۰٫۹ باید بر اساس الزامات خواص مکانیکی مربوط به استاندارد ISO 898-1 ارزیابی شود. مقاومت کششی اسمی این کلاس ۱۰۰۰ مگاپاسکال است.
بنابراین برای خرید پیچ فولادی گرید ۱۰/۹، تنها توجه به نام استاندارد کافی نیست. قطر، طول، گام رزوه، کلاس مقاومتی، پوشش و کیفیت تولید همگی باید با نیاز پروژه مطابقت داشته باشند.
اگر برای پروژه خود به پیچ فولادی گرید ۱۰/۹ مطابق DIN 933 نیاز دارید، مشخصات فنی و تعداد موردنیاز را اعلام کنید تا امکان بررسی سفارش فراهم شود.
برای استعلام قیمت و مشاوره خرید با پولادان سازه تماس بگیرید:
۰۹۳۹۳۲۲۳۶۰۷
سوالات متداول درباره پیچ فولادی گرید ۱۰/۹
پیچ فولادی گرید ۱۰/۹ چه کاربردی دارد؟
این پیچ برای بسیاری از اتصالات مکانیکی و صنعتی که به کلاس مقاومتی بالاتر نیاز دارند استفاده میشود. ماشینآلات، تجهیزات صنعتی و مجموعههای مکانیکی از جمله حوزههای کاربرد آن هستند.
DIN 933 به چه نوع پیچی گفته میشود؟
DIN 933 استاندارد پیچهای ششگوش تمامرزوه است. این استاندارد با ISO 4017 جایگزین شده است.
آیا DIN 933 و ISO 4017 کاملاً یکسان هستند؟
از نظر خانواده محصول بسیار نزدیک هستند، اما در برخی ابعاد سر پیچ و عرض آچار تفاوتهایی وجود دارد. بنابراین برای سفارش دقیق باید استاندارد و ابعاد بررسی شود.
مقاومت کششی پیچ گرید ۱۰/۹ چقدر است؟
طبق دادههای ISO 898-1، مقاومت کششی اسمی کلاس ۱۰٫۹ برابر ۱۰۰۰ مگاپاسکال و حداقل مقدار آن در جدول استاندارد ۱۰۴۰ مگاپاسکال است.
آیا پیچ DIN 933 گرید ۱۰/۹ رزوه کامل دارد؟
بله. ویژگی اصلی DIN 933، داشتن رزوه کامل در طول ساقه است و از این نظر با DIN 931 که ساختار نیمهرزوه دارد متفاوت است.
پیچ گرید ۱۰/۹ بهتر است یا ۸/۸؟
از نظر کلاس مقاومتی، ۱۰٫۹ در رده بالاتری قرار دارد؛ اما «بهتر بودن» باید بر اساس طراحی اتصال و شرایط کاری سنجیده شود. در همه پروژهها استفاده از کلاس بالاتر الزاماً انتخاب مناسبتری نیست.
چه سایزهایی از پیچ فولادی گرید ۱۰/۹ قابل سفارش است؟
سایزهای متریک مختلفی برای این خانواده محصول وجود دارد. برای سفارش باید قطر، طول، استاندارد و تعداد مشخص شود تا امکان بررسی دقیق فراهم باشد.
برای خرید پیچ فولادی گرید ۱۰/۹ چه اطلاعاتی لازم است؟
قطر، طول، تعداد، استاندارد، کلاس مقاومتی، نوع رزوه و پوشش سطحی مهمترین اطلاعات هستند. اگر نقشه فنی دارید، ارسال آن میتواند روند بررسی را دقیقتر کند.
قیمت پیچ فولادی گرید ۱۰/۹ چگونه محاسبه میشود؟
قیمت بر اساس سایز، طول، وزن، تیراژ، جنس، عملیات تولید و سطحی و شرایط روز بازار تعیین میشود. برای قیمت دقیق، مشخصات سفارش را اعلام کنید.
از کجا پیچ فولادی گرید ۱۰/۹ تهیه کنیم؟
برای بررسی تأمین پیچ فولادی گرید ۱۰/۹ مطابق DIN 933 میتوانید با پولادان سازه تماس بگیرید و مشخصات سفارش خود را اعلام کنید.
شماره تماس: ۰۹۳۹۳۲۲۳۶۰۷
