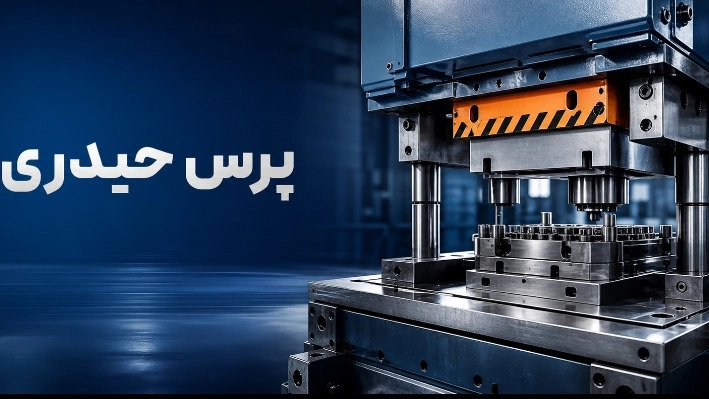

اجزای پرس ضربهای در پرس حیدری
پرس ضربهای یکی از مهمترین تجهیزات در صنایع فلزکاری، قالبسازی و تولید قطعات صنعتی است. این دستگاه با استفاده از نیروی مکانیکی و وارد کردن ضربهای کنترلشده، عملیاتهایی مانند برش، سوراخکاری، فرمدهی، خمکاری و پانچ را انجام میدهد. در مجموعه پرس حیدری، شناخت دقیق اجزای پرس ضربهای برای بهرهبرداری بهتر، افزایش عمر دستگاه و کاهش استهلاک قالب اهمیت بالایی دارد.
پرس ضربهای چیست؟
پرس ضربهای دستگاهی است که انرژی مکانیکی را از طریق موتور و فلایویل ذخیره کرده و سپس آن را به حرکت رفتوبرگشتی تبدیل میکند. این حرکت باعث میشود رام دستگاه به سمت پایین حرکت کرده و نیروی لازم برای انجام عملیات روی قطعه کار را وارد کند. به دلیل سرعت بالای عملکرد، این نوع پرس در خطوط تولید با تیراژ بالا بسیار پرکاربرد است.
بدنه یا فریم پرس
بدنه، ساختار اصلی دستگاه است و تمام قطعات روی آن سوار میشوند. استحکام این بخش نقش مستقیمی در دقت عملکرد دستگاه دارد. اگر بدنه در برابر تنش و لرزش مقاومت کافی نداشته باشد، دقت قالبکاری کاهش پیدا میکند و احتمال آسیب به قطعات دیگر بیشتر میشود. در پرسهای صنعتی، کیفیت بدنه یکی از پایههای اصلی عملکرد مطمئن دستگاه محسوب میشود.
الکتروموتور
الکتروموتور نیروی اولیه لازم برای حرکت دستگاه را تأمین میکند. این قطعه انرژی لازم را به فلایویل و سیستم انتقال قدرت میدهد تا فرآیند پرسکاری انجام شود. انتخاب موتور مناسب با توجه به ظرفیت دستگاه، نوع عملیات و حجم تولید اهمیت زیادی دارد. اگر توان موتور با نیاز واقعی دستگاه هماهنگ نباشد، افت عملکرد، افزایش مصرف انرژی و استهلاک قطعات اتفاق میافتد.
فلایویل یا چرخ طیار
فلایویل وظیفه ذخیره انرژی مکانیکی را بر عهده دارد. موتور بهصورت پیوسته فلایویل را به حرکت درمیآورد و این قطعه انرژی را در خود نگه میدارد تا در زمان اجرای ضربه، آن را به سیستم محرک منتقل کند. فلایویل باعث میشود فشار ناگهانی کمتری به موتور وارد شود و دستگاه بتواند با راندمان بهتر کار کند.
کلاچ و ترمز
کلاچ و ترمز از مهمترین اجزای کنترلی پرس ضربهای هستند. کلاچ، فلایویل را به سیستم انتقال نیرو متصل میکند و باعث آغاز حرکت رام میشود. ترمز نیز پس از پایان سیکل کاری، حرکت رام را متوقف میکند. عملکرد دقیق این دو بخش برای ایمنی دستگاه، کنترل حرکت و جلوگیری از خطاهای عملیاتی ضروری است.
میللنگ
میللنگ قطعهای است که حرکت دورانی را به حرکت رفتوبرگشتی تبدیل میکند. این قطعه نقش اصلی در انتقال انرژی به رام دارد و یکی از حساسترین بخشهای دستگاه به شمار میرود. هرگونه خرابی، لقی یا سایش در میللنگ میتواند باعث لرزش، کاهش دقت و افت کیفیت تولید شود.
شاتون
شاتون رابط بین میللنگ و رام است. این قطعه حرکت حاصل از میللنگ را به بخش متحرک دستگاه منتقل میکند. تنظیم صحیح شاتون در عملکرد نرم و دقیق رام بسیار مؤثر است. در برخی دستگاهها، امکان تنظیم طول شاتون وجود دارد تا موقعیت نهایی رام با قالب هماهنگ شود.
رام یا کشویی پرس
رام بخش متحرک پرس ضربهای است که قسمت بالایی قالب روی آن نصب میشود. با حرکت رام، ضربه اصلی به قطعه کار وارد میشود. دقت حرکت این بخش اهمیت بسیار زیادی دارد، زیرا هرگونه انحراف یا لقی میتواند باعث خرابی قالب، شکستگی سنبه یا تولید قطعه معیوب شود.
میز پرس
میز پرس بخشی است که قالب پایینی روی آن قرار میگیرد. این قسمت باید استحکام بالایی داشته باشد تا بتواند فشار حاصل از عملیات پرس را تحمل کند. در بسیاری از دستگاهها، میز پرس بهگونهای طراحی میشود که نصب و تثبیت قالب روی آن با دقت و ایمنی بالا انجام شود.
قالب، سنبه و ماتریس
قالب ابزار اصلی عملیات پرسکاری است. سنبه بخش بالایی قالب است که همراه با رام حرکت میکند و ماتریس بخش پایینی است که قطعه یا ورق روی آن قرار میگیرد. هماهنگی دقیق بین سنبه و ماتریس، کیفیت نهایی برش یا فرمدهی را مشخص میکند. اگر این اجزا درست تنظیم نشوند، پلیسه، اعوجاج و خرابی قطعه به وجود میآید.
سیستم راهنما و گایدها
سیستم راهنما وظیفه هدایت دقیق حرکت رام و قالب را بر عهده دارد. این بخش از انحراف جانبی جلوگیری میکند و باعث میشود حرکت دستگاه در مسیر درست انجام شود. سلامت گایدها تأثیر مستقیمی بر عمر قالب و کیفیت قطعه نهایی دارد.
سیستم تنظیم کورس و ارتفاع
برای اینکه دستگاه بتواند با قالبها و قطعات مختلف کار کند، باید امکان تنظیم کورس حرکت رام و ارتفاع بستهشدن قالب وجود داشته باشد. این تنظیمات در کیفیت نهایی کار، جلوگیری از برخورد اضافی بین سنبه و ماتریس و افزایش ایمنی دستگاه نقش مهمی دارند.
سیستم روانکاری
یکی از بخشهای مهم در نگهداری پرس ضربهای، سیستم روانکاری است. قطعات متحرک مانند میللنگ، شاتون، یاتاقانها و گایدها باید بهصورت منظم روغنکاری شوند تا اصطکاک و سایش کاهش پیدا کند. نبود روانکاری مناسب میتواند باعث خرابی زودهنگام قطعات و توقف خط تولید شود.
سیستم برق و کنترل
تابلو برق و سیستم کنترل وظیفه مدیریت عملکرد دستگاه را بر عهده دارند. کنترل روشن و خاموش شدن موتور، فرمان کلاچ، عملکرد ترمز، شمارش ضربه و توقف اضطراری از طریق این بخش انجام میشود. هرچه سیستم کنترل دقیقتر و ایمنتر باشد، بهرهبرداری از دستگاه مطمئنتر خواهد بود.
تجهیزات ایمنی پرس ضربهای
ایمنی در کار با پرس ضربهای بسیار مهم است. به دلیل سرعت بالای عملکرد و نیروی زیاد، استفاده از تجهیزات ایمنی الزامی است. توقف اضطراری، محافظ قالب، سنسور ایمنی، سیستم دوشستی و حفاظ بخشهای گردان از جمله مواردی هستند که باید در هر دستگاه پرس استاندارد وجود داشته باشند.
اهمیت نگهداری اجزای پرس حیدری
برای افزایش طول عمر دستگاه و جلوگیری از خرابیهای پرهزینه، سرویس و نگهداری دورهای اجزای پرس ضروری است. بررسی منظم وضعیت کلاچ، ترمز، فلایویل، میللنگ، شاتون، روانکاری و تجهیزات ایمنی باعث میشود دستگاه با دقت و بازدهی بالاتری کار کند و خطر توقف ناگهانی تولید کاهش یابد.
جمعبندی
اجزای پرس ضربهای شامل بدنه، الکتروموتور، فلایویل، کلاچ، ترمز، میللنگ، شاتون، رام، میز پرس، قالب، سیستم راهنما، روانکاری و تجهیزات ایمنی هستند. هر یک از این بخشها نقش مشخصی در عملکرد دستگاه دارند و هماهنگی دقیق آنها کیفیت نهایی عملیات پرسکاری را تعیین میکند. در پرس حیدری، شناخت این اجزا و رسیدگی منظم به آنها، نقش مهمی در افزایش بهرهوری، کاهش استهلاک و بهبود کیفیت تولید دارد.
