معرفی انواع تیرچه

معرفی انواع تیرچه

تیرچه

زمان مطالعه 1 دقیقه

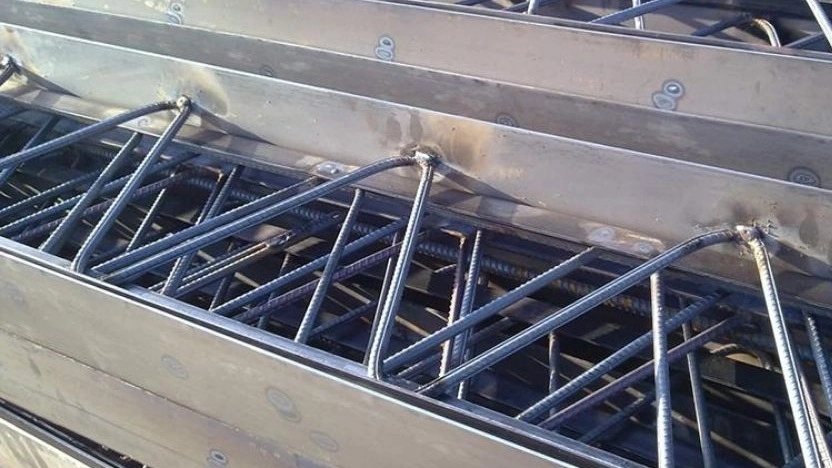

۱- تیرچه کرومیت

تیرچه کرومیت که تیرچه فولادی با جان باز نیز نام دارد، عضوی پیش ساخته است و به صورت خرپای دو سر ساده اجرا می گردد. اجزای تشکیل دهنده تیرچه کرومیت عبارت است از: ۱- بال تحتانی که از تسمه ساخته شده و به عنوان عضو کششی خرپا عمل می کند و همچنین بارهای وارده در مراحل بارگزاری را تحمل می کند. ۲- اعضای قطری که از میلگرد بوده و به عنوان عضو مورب خرپا عمل می کند و توسط جوش به نبشی و ورق متصل می شود و با کمک دیگر اعضا، ایستایی لازم برای تحمل بارهای وارده در مراحل بارگزاری را تامین میکند. اگر تیرچه ها در محل هایی استفاده شوند که بارگزاری سنگین تر است و یا تیرچه ها طول بیشتری داشته باشند از میلگرد های نسبتا قطور یا نبشی دوبل در بال فوقانی استفاده می شود.

۳- بال فوقانی که از یک تسمه و یا دو میلگرد،‌ نبشی و یا ناودانی ساخته شده در داخل بتن قرار می گیرد. این عضو در مراحل بارگزاری، وزن تیرچه را به هنگام حمل و نقل و وزن مرده سقف را به هنگام بتن ریزی تحمل می کند. دو بال فوقانی و تحتانی که نقش جان باز را ایفا می کنند به وسیله یک میلگرد خم به همدیگر متصل می شوند. به هنگام استفاده از این تیرچه ها برای پر کردن فاصله مابین تیرچه ها از بلوک های پیش ساخته بتنی، سفالی و یا طاق ضربی استفاده می گردد و عملیات بتن تکمیلی در این نوع پوشش همانند سقف های تیرچه و بلوک متداول می باشد. لازم به ذکر است که محاسبات تیرچه کرومیت کاری نسبتا سخت و زمان بر است و برای محاسبات آن از نرم افزار KDS استفاده می شود.

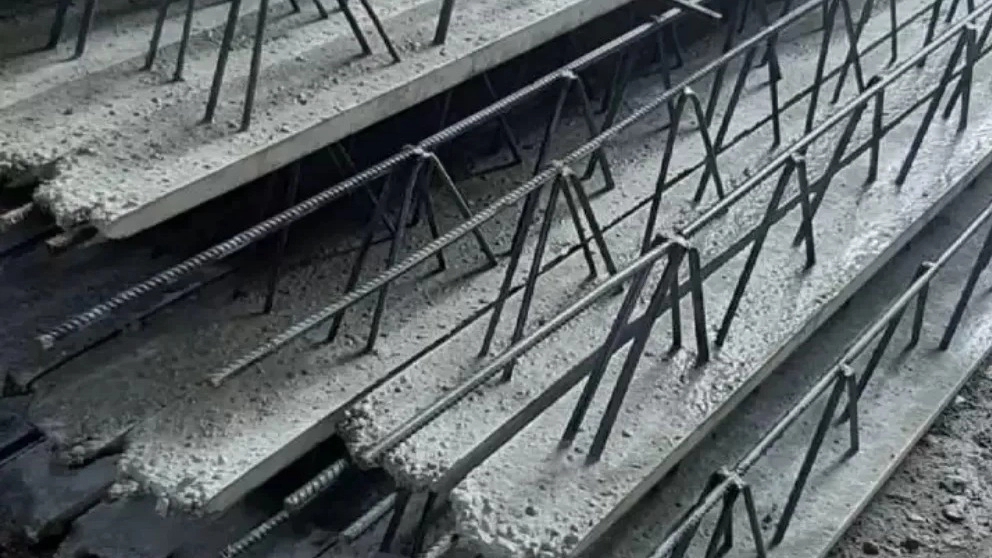

۲- تیرچه پاشنه بتن یا تیرچه ‌بتنی ستنی

تیرچه پاشنه بتن یا تیرچه بتنی سنتی نوعی تیرچه نسل جدید و استاندارد برای تیرچه سقف‌ها می‌باشد. و با ممنوعیت سازمان ملی استاندارد از استفاده ی تیرچه های فندوله یا سفالی، بیشتر مورد توجه مهندسین قرار گرفته است. در ساخت تیرچه پاشنه بتن در بال تحتانی از دو عدد و در بال فوقانی از یک عدد میلگرد با نمره های حداقل ۸ و حد اکثر ۱۶ استفاده می شود و این میلگردها توسط میلگردهای عرضی به صورت تکی و یا دوبل به همدیگر متصل می شوند. در تیرچه هایی با طول زیاد و یا بارگزاری بیشتر، یک میلگرد اضافی جهت تقویت در پایین تیرچه افزوده می شود. در این تیرچه ها قسمت پایینی خرپای آماده شده در قالبی موقت قرار می گیرد و پس از بتن ریزی از قالب خارج می گردد که بعد از خشک شدن قابل استفاده می باشند. تیرچه های بتنی را میتوان به صورت مستقیم در کارگاه ها تولید کرد و یا از تیرچه های آماده که در کارخانه ها تولید می شوند استفاده کرد. این نوع تیرچه های صنعتی به دلیل رعایت استاندارهای لازم معممولا از کیفیت خوبی برخوردار هستند.

معرفی انواع تیرچه

۳- تیرچه‌ فندوله یا سفالی

تیرچه ‌های فندوله یا سفالی همانند تیرچه‌های بتنی سنتی می باشند، با این تفاوت که به جای قرار دادن آنها در قالب موقت برای بتن ریزی اطراف میلگردهای اصلی تیرچه، در بلوک های فندوله سفالی قرار می گیرند سپس بتن در این قالب ها ریخته می شود .امروزه استفاده از این نوع تیرچه ها زیاد متداول نیست.

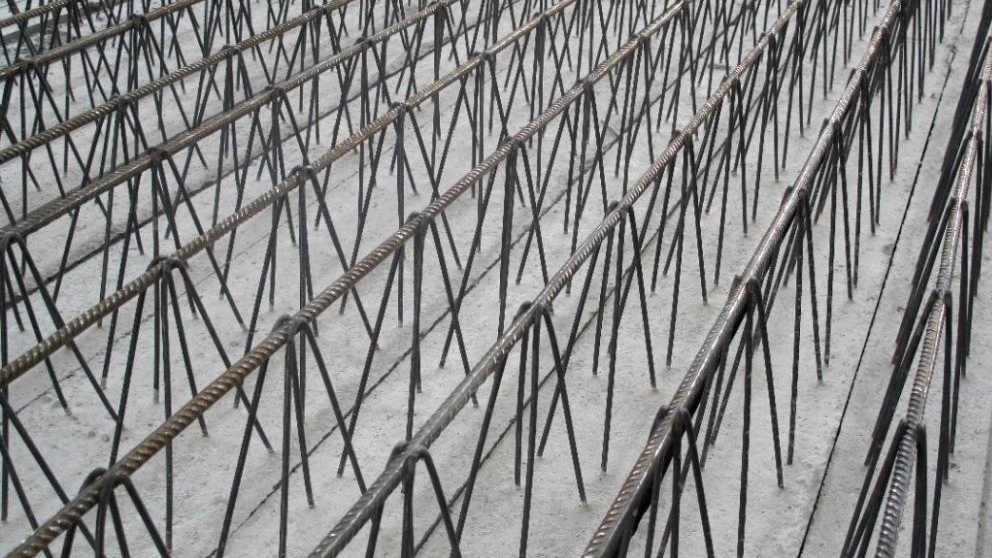

۴- تیرچه‌ صنعتی

در تولید تیرچه های صنعتی به جای اتصال دادن میلگردهای برشی با جوش الکتریکی، همانند تیرچه های بتنی سنتی و یا سفالی سنتی، با جوش مقاومتی یا نقطه جوش به آرماتورهای فوقانی و تحتانی متصل می شوند. خرپاهای تیرچه صنعتی به هر دو صورت قالب موقت و یا قالب همیشگی سفالی قابل بتن ریزی می باشند.

۵- تیرچه نیازیت

تیرچه های نیازیت فولادی می باشند و طراحی آن ها به نحوی است که نیاز به شمع بندی ندارند زیرا خود ایستا می باشند. در تولید تیرچه های نیازیت برای بال فوقانی از سپری و یا پروفیل های مشابه و برای بال تحتانی از تسمه استفاده می شود. همچنین برای اتصال دادن بال فوقانی به بال تحتانی از میلگردهای ساده و یا آجدار استفاده می شود.

معرفی انواع تیرچه

۶- تیرچه پیش تنیده

تیرچه های پیش تنیده بصورت پیش ساخته می باشند زیرا فقط در کارخانه های مجهز تولید می شوند. این تیرچه ها از مقطع بتنی با T شکل با رده مقاومت بالاتر (تا در برابر کشش مقاوم بوده و گسیخته نشوند) و مفتول های فولادی درست می شوند. در پروسه ی تولید تیرچه پیش تنیده قبل از عمل بتن ریزی مفتول های فولادی توسط روش های مختلف نظیر جک ها کشیده می شوند و بعد از عمل آوری بتن و کسب اطمینان از این که بتن مقاومت لازم را داشته باشد مفتول ها را آزاد می کنند. این کار باعث می شود بتن تیرچه تحت تنش فشاری قرار بگیرد و موجب افزایش مقاومت تیرچه در برابر ترک خوردگی شود. و به منظور تامین محل مناسب نصب بلوک های سقفی در دو طرف آن، سطح مقطع تیرچه پیش تنیده به شکل سپری ساخته می شود. همچنین در تیرچه پیش تنیده از سیم هایی فولادی به قطر ۵ میلی متر استفاده می شود.
