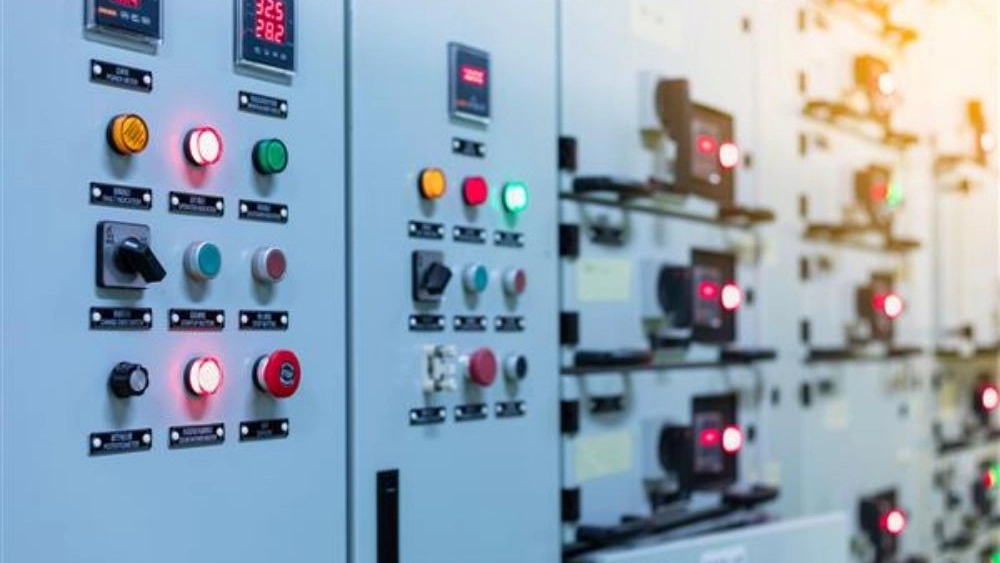

ترانس جریان مناسب برای تابلو برق صنعتی

ترانس جریان یا CT یکی از حیاتی‌ترین تجهیزات اندازه‌گیری و حفاظتی در هر تابلو برق صنعتی است. اگر ترانس جریان مناسب برای تابلو برق صنعتی درست انتخاب نشود، نتیجه می‌تواند خطای اندازه‌گیری انرژی، عملکرد اشتباه رله‌های حفاظتی، داغ‌شدن تجهیزات، آسیب به کنتورها و حتی خاموشی‌های پرهزینه باشد. در بسیاری از پروژه‌ها دیده می‌شود که به دلیل انتخاب نادرست نسبت تبدیل، کلاس دقت، توان نامی (VA) یا توجه نکردن به جریان اتصال کوتاه و شرایط نصب، CT به‌سرعت اشباع می‌شود و سیگنال صحیح به سیستم‌های مانیتورینگ و حفاظت نمی‌رسد.

ترانس جریان چیست و چرا در تابلو برق صنعتی اهمیت دارد؟

ترانس جریان (Current Transformer) تجهیزی است که جریان‌های بالای مدار قدرت را به جریان‌های استاندارد و قابل اندازه‌گیری (معمولاً 5 آمپر یا 1 آمپر) تبدیل می‌کند تا بتوان آن را به کنتور، آمپرمتر، آنالایزر شبکه، PLC، رله حفاظتی و سیستم‌های اسکادا متصل کرد. در تابلو برق صنعتی، CT معمولاً در ورودی اصلی، فیدرها، بخش‌های موتورخانه، بانک خازنی، ژنراتور و نقاط کلیدی شبکه نصب می‌شود. استفاده از ترانس جریان مناسب برای تابلو برق صنعتی باعث می‌شود هم اندازه‌گیری دقیق‌تری داشته باشید و هم حفاظت مطمئن‌تری. بسیاری از خطاهای قرائت انرژی یا تریپ‌های بی‌مورد رله‌ها ریشه در CT نامناسب دارند؛ پس انتخاب CT را نباید به عنوان یک قطعه جانبی و ساده نگاه کرد.

انواع ترانس جریان در تابلو برق صنعتی

برای انتخاب ترانس جریان مناسب برای تابلو برق صنعتی ابتدا باید انواع اصلی آن را بشناسید تا بدانید کدام ساختار برای پروژه شما بهتر است. ترانس جریان‌های اندازه‌گیری (Metering CT) برای دقت بالا در محدوده جریان کاری طراحی می‌شوند و معمولاً کلاس دقت 0.5 یا 0.2 دارند. ترانس جریان‌های حفاظتی (Protection CT) برای عبور از جریان‌های خطا بدون اشباع شدن زودهنگام و ارائه سیگنال مناسب به رله‌ها طراحی می‌شوند و کلاس‌هایی مثل 5P10، 10P10 یا 5P20 دارند. همچنین CTها از نظر شکل نصب به مدل‌های حلقوی (Ring)، میله‌ای/باس‌بار (Bar Type)، پنجره‌ای (Window Type) و بعضی موارد مدل‌های بوشینگی تقسیم می‌شوند. در تابلو برق صنعتی، نوع پنجره‌ای و باس‌بار بسیار رایج است چون نصب آن روی شینه یا کابل‌ها ساده‌تر است و انتخاب ترانس جریان مناسب برای تابلو برق صنعتی را برای سازندگان تابلو سریع‌تر می‌کند.

معیارهای کلیدی انتخاب ترانس جریان مناسب برای تابلو برق صنعتی

در این بخش وارد مهم‌ترین نکاتی می‌شویم که اگر دقیق رعایت شوند، عملاً انتخاب CT به یک فرآیند مهندسی قابل اتکا تبدیل می‌شود. اولین معیار، نسبت تبدیل CT است؛ مثلاً 200/5 یا 400/5. نسبت تبدیل باید با جریان نامی فیدر و همچنین محدوده کاری مصرف‌کننده هماهنگ باشد. اگر نسبت تبدیل خیلی بزرگ انتخاب شود، در جریان‌های معمولی خروجی ثانویه خیلی کوچک می‌شود و دقت اندازه‌گیری افت می‌کند. اگر نسبت تبدیل خیلی کوچک انتخاب شود، در بار کامل یا اضافه‌بار، CT به محدوده اشباع نزدیک می‌شود و هم اندازه‌گیری و هم حفاظت دچار خطا می‌شود. پس برای انتخاب ترانس جریان مناسب برای تابلو برق صنعتی بهتر است جریان نامی را با ضریب اطمینان معقول (مثلاً 1.2 تا 1.5 بسته به کاربرد) در نظر بگیرید و سپس نسبت تبدیل را تعیین کنید. معیار دوم، جریان ثانویه استاندارد است: 5A یا 1A. در تابلوهای بزرگ با طول کابل ثانویه زیاد، استفاده از CT با ثانویه 1 آمپر تلفات و افت ولتاژ را کم می‌کند و برای سیستم‌های مانیتورینگ مدرن گزینه خوبی است. معیار سوم، کلاس دقت است. اگر هدف شما قرائت انرژی و صورتحساب یا اندازه‌گیری دقیق است، باید CT اندازه‌گیری با کلاس 0.5 یا بهتر انتخاب کنید. اگر هدف حفاظت است، باید کلاس حفاظتی مناسب مثل 5P10 یا 5P20 انتخاب شود تا در جریان‌های خطا سیگنال مناسب به رله برسد. اینجا یک نکته بسیار مهم وجود دارد: بعضی پروژه‌ها نیاز به CT ترکیبی دارند یا برای یک فیدر هم اندازه‌گیری و هم حفاظت می‌خواهند؛ در این حالت یا از CT دو هسته‌ای استفاده می‌شود (یک هسته برای اندازه‌گیری، یک هسته برای حفاظت) یا با مهندسی دقیق، CT با ویژگی‌های مورد نیاز انتخاب می‌شود. معیار چهارم، توان نامی یا بار (Burden) بر حسب VA است. توان نامی نشان می‌دهد CT قادر است با چه باری در ثانویه، کلاس دقت خود را حفظ کند. بار شامل مصرف دستگاه‌های متصل (کنتور، رله، آنالایزر) و همچنین تلفات کابل ثانویه است. اگر توان نامی کم انتخاب شود، افت ولتاژ زیاد و خطای دقت افزایش می‌یابد و انتخاب ترانس جریان مناسب برای تابلو برق صنعتی با شکست مواجه می‌شود. معیار پنجم، سطح عایقی و ولتاژ نامی است که باید با سطح ولتاژ تابلو (فشار ضعیف، متوسط) و استانداردهای ایمنی هماهنگ باشد. معیار ششم، ظرفیت تحمل جریان اتصال کوتاه (Ith) و جریان دینامیکی (Idyn) است. در شبکه‌های صنعتی، جریان‌های خطا می‌توانند بسیار بزرگ باشند؛ CT باید تحمل حرارتی و مکانیکی لازم را داشته باشد تا در لحظه اتصال کوتاه آسیب نبیند. معیار هفتم، شرایط نصب و محیط است: دما، رطوبت، گردوغبار، ارتعاش و فضای داخل تابلو. CT با کیفیت ساخت و عایق‌بندی مناسب می‌تواند سال‌ها بدون تغییر مشخصات کار کند؛ بنابراین در انتخاب ترانس جریان مناسب برای تابلو برق صنعتی، کیفیت تولید و کنترل کیفی سازنده اهمیت زیادی دارد.

تفاوت ترانس جریان اندازه‌گیری و حفاظتی؛ کدام را انتخاب کنیم؟

در انتخاب ترانس جریان مناسب برای تابلو برق صنعتی باید بدانید هدف اصلی شما چیست: اندازه‌گیری یا حفاظت یا هر دو. CT اندازه‌گیری طوری طراحی می‌شود که در محدوده جریان‌های نزدیک به نامی، خطای کمی داشته باشد. اما در جریان‌های خیلی بالا ممکن است زودتر اشباع شود، چون اشباع در اندازه‌گیری حتی می‌تواند جنبه حفاظتی داشته باشد و جلوی آسیب به دستگاه اندازه‌گیری را بگیرد. در مقابل، CT حفاظتی باید در جریان‌های خطا هم تا حد معینی اشباع نشود تا رله جریان زیاد، دیفرانسیل یا ارت فالت بتواند تصمیم درست بگیرد. برای همین کلاس‌های 5P10 یا 5P20 تعریف می‌شوند؛ مثلاً 5P20 یعنی CT تا 20 برابر جریان نامی باید با خطای محدود، خروجی قابل اتکا بدهد. اگر فیدر شما حیاتی است و حفاظت دقیق لازم دارید، CT حفاظتی با پارامترهای درست انتخاب کنید و اگر انرژی‌سنجی برایتان مهم است، CT اندازه‌گیری با دقت مناسب بگذارید. راهکار حرفه‌ای در بسیاری از تابلوهای صنعتی استفاده از CT دو هسته‌ای است تا هم اندازه‌گیری دقیق داشته باشید و هم حفاظت مطمئن؛ این دقیقاً همان چیزی است که در پروژه‌های حرفه‌ای هنگام انتخاب ترانس جریان مناسب برای تابلو برق صنعتی به آن توجه می‌شود.

محاسبه ساده Burden و انتخاب VA مناسب

برای اینکه انتخاب ترانس جریان مناسب برای تابلو برق صنعتی دقیق باشد، باید بار ثانویه را تقریب بزنید. بار ثانویه شامل مصرف ورودی دستگاه‌ها (که در دیتاشیتشان VA یا burden نوشته شده) و همچنین تلفات کابل است. تلفات کابل به طول کابل، سطح مقطع و جریان ثانویه بستگی دارد. اگر CT شما 5 آمپر باشد و کابل طولانی، افت ولتاژ و VA مصرفی افزایش می‌یابد و ممکن است کلاس دقت به‌هم بخورد. در تابلوهایی که فاصله CT تا رله یا کنتور زیاد است، انتخاب CT با ثانویه 1 آمپر کمک می‌کند بار کاهش یابد. همچنین انتخاب VA بالاتر از مقدار محاسبه‌شده یک حاشیه اطمینان خوب ایجاد می‌کند. رعایت همین نکات ساده، بخش بزرگی از مشکلات رایج انتخاب ترانس جریان مناسب برای تابلو برق صنعتی را حل می‌کند.

ترانس جریان مناسب برای تابلو برق صنعتی در کاربردهای مختلف

در تابلوهای MCC و راه‌اندازی موتور، معمولاً هدف هم مانیتورینگ جریان موتور است و هم حفاظت اضافه‌بار/اتصال کوتاه در سطح رله. بنابراین انتخاب ترانس جریان مناسب برای تابلو برق صنعتی در این بخش به نسبت تبدیل نزدیک به جریان موتور، کلاس مناسب برای رله و VA کافی بستگی دارد. در تابلوهای بانک خازنی، به دلیل وجود هارمونیک‌ها و جریان‌های لحظه‌ای، CT باید کیفیت مغناطیسی و طراحی مناسبی داشته باشد تا خطا کمتر شود و در بعضی شرایط از CT با ویژگی‌های بهتر استفاده می‌شود. در تابلوهای ورودی اصلی کارخانه، هم دقت اندازه‌گیری و هم قابلیت تحمل جریان‌های خطا اهمیت بالایی دارد؛ بسیاری از مهندسان در این نقطه CT دو هسته‌ای می‌گذارند تا اندازه‌گیری انرژی و حفاظت اصلی از هم مستقل باشند. در تابلوهای ژنراتور و UPS هم به دلیل حساسیت سیستم و نیاز به هماهنگی حفاظتی، انتخاب ترانس جریان مناسب برای تابلو برق صنعتی اهمیت دوچندان پیدا می‌کند.

چرا کیفیت ساخت CT در تابلو برق صنعتی تعیین‌کننده است؟

CT وسیله‌ای نیست که فقط امروز کار کند؛ باید سال‌ها در گرما، ارتعاش، گردوغبار و تغییرات بار ثابت بماند. کیفیت هسته، کیفیت سیم‌پیچی، دقت مونتاژ، عایق‌بندی و تست‌های کارخانه‌ای روی عملکرد واقعی CT اثر مستقیم دارد. CT بی‌کیفیت ممکن است در ابتدا درست به نظر برسد اما در بارهای بالا یا با گذر زمان دچار تغییر مشخصات، داغی یا خطای اندازه‌گیری شود. بنابراین اگر واقعاً به دنبال ترانس جریان مناسب برای تابلو برق صنعتی هستید، باید سراغ تولیدکننده‌ای بروید که هم استانداردها را رعایت کند و هم محصولش سابقه کارکرد در صنعت داشته باشد.

آریا مبدل توس؛ انتخاب مطمئن برای ترانس جریان مناسب برای تابلو برق صنعتی

اگر در مرحله خرید و انتخاب ترانس جریان مناسب برای تابلو برق صنعتی هستید، همکاری با مجموعه‌ای که هم تولید و هم پشتیبانی فنی ارائه دهد، زمان و هزینه شما را به‌طور محسوسی کاهش می‌دهد. آریا مبدل توس به عنوان یک برند شناخته‌شده در حوزه انواع ترانس‌های اندازه‌گیری و تجهیزات مرتبط، برای سازندگان تابلو، پیمانکاران برق و کارخانه‌ها یک مزیت مهم دارد: امکان دریافت راهنمایی دقیق برای انتخاب CT بر اساس نسبت تبدیل، کلاس دقت، توان نامی (VA)، نوع نصب و شرایط پروژه. وقتی CT درست انتخاب شود، عملکرد کنتور و رله پایدار می‌ماند، خطا کم می‌شود و تابلو برق صنعتی شما از نظر بهره‌برداری و نگهداری بهینه‌تر خواهد شد. آریا مبدل توس با تمرکز بر کیفیت ساخت، کنترل کیفی و ارائه راهکارهای متناسب با نیاز تابلو برق صنعتی، می‌تواند گزینه‌ای قابل اتکا برای تامین ترانس جریان مناسب برای تابلو برق صنعتی باشد؛ مخصوصاً در پروژه‌هایی که حساسیت حفاظتی یا دقت اندازه‌گیری بالاست و ریسک خطای انتخاب پذیرفته نیست.

چک‌لیست سریع انتخاب ترانس جریان مناسب برای تابلو برق صنعتی

برای اینکه انتخاب ترانس جریان مناسب برای تابلو برق صنعتی را سریع و دقیق نهایی کنید، این موارد را یک‌جا بررسی کنید: نسبت تبدیل بر اساس جریان نامی فیدر و حاشیه اطمینان، ثانویه 1A یا 5A بر اساس طول کابل و نوع تجهیزات، کلاس دقت متناسب با اندازه‌گیری (0.5 یا بهتر) یا حفاظت (5P/10P با ALF مناسب)، توان نامی (VA) بر اساس مجموع بار دستگاه‌ها و کابل با حاشیه اطمینان، تحمل جریان اتصال کوتاه (Ith/Idyn) مطابق سطح خطا در شبکه، ابعاد و نوع نصب مطابق شینه/کابل و فضای تابلو، بررسی قطبیت و نحوه سیم‌کشی ثانویه، و در نهایت انتخاب تامین‌کننده معتبر مثل آریا مبدل توس که بتواند مشخصات را با نیاز واقعی شما تطبیق دهد.

جمع‌بندی

ترانس جریان مناسب برای تابلو برق صنعتی همان نقطه‌ای است که اندازه‌گیری دقیق و حفاظت مطمئن به هم می‌رسند. اگر نسبت تبدیل، کلاس دقت، VA، نوع CT و تحمل اتصال کوتاه درست انتخاب شوند، هم هزینه‌های بهره‌برداری کم می‌شود و هم ریسک خطا و خاموشی کاهش می‌یابد. برای رسیدن به یک انتخاب مهندسی و خرید مطمئن، استفاده از تجربه سازنده و مشاوره فنی اهمیت زیادی دارد. اگر می‌خواهید برای پروژه خود با اطمینان جلو بروید و درگیر آزمون و خطا نشوید، آریا مبدل توس می‌تواند گزینه‌ای مناسب برای تامین و انتخاب ترانس جریان مناسب برای تابلو برق صنعتی باشد.
