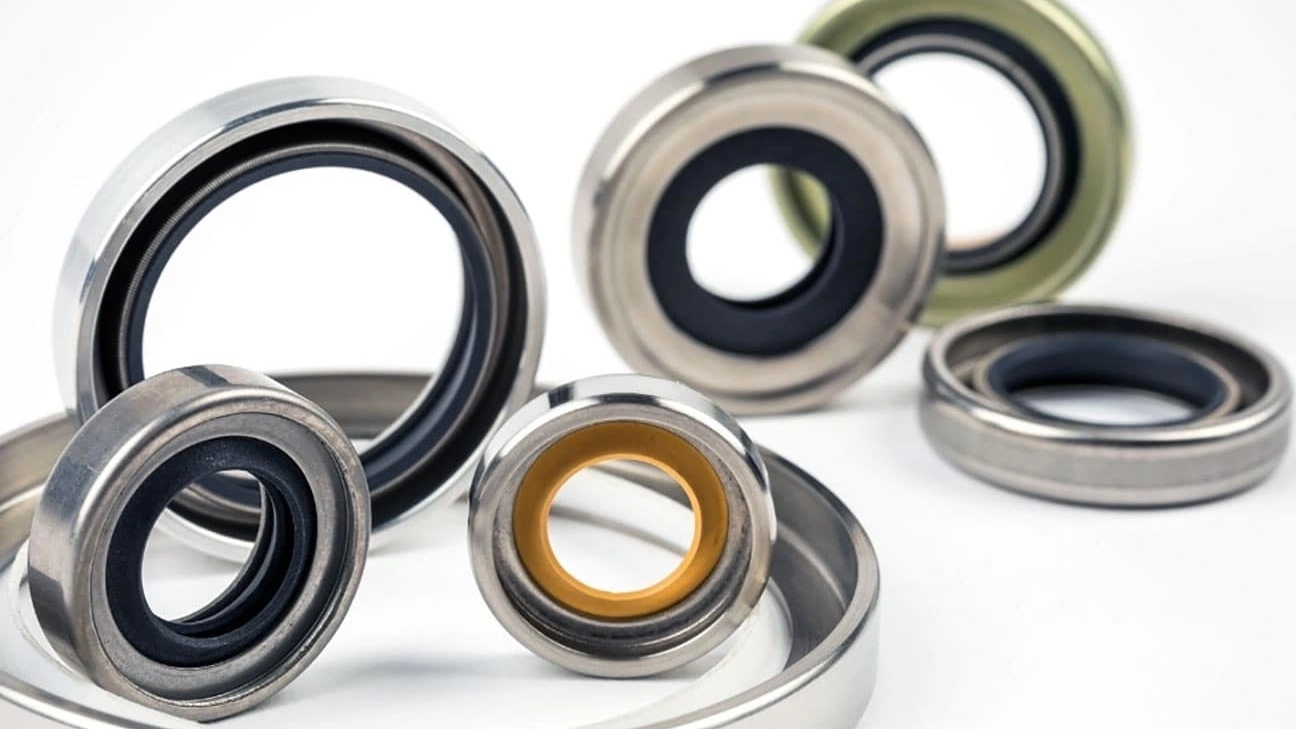

✳️ عملکرد کاسه نمد ✳️
نحوه عملکرد کاسه نمد بسیار ساده است. لبه کاسه نمد بر روی بخش دوار - به طور معمول شفت - قرار میگیرد و جداره (قطر بیرونی) در محفظه نگهدارنده به صورت فشرده چفت میشود و به این ترتیب، کاسه نمد در جای خود قرار میگیرد. برای جلوگیری از حرارت زیاد، لبههای کاسه نمد باید روغنکاری شود. یه عبارت بهتر، کاسه نمد از طریق عمل پمپ کردن در محل تماس لبه و سطح شفت، از نشتی جلوگیری میکند. جهت پمپ، نسبت مستقیمی با جهت پروفایل فشاری دارد. این پروفایل فشاری توسط طراحی هندسی لبه کنترل میشود که گرادیان فشاری بزرگتری در بخش روغنی لبه ایجاد میکند. البته این گرادیان فشاری تنها یک جنبه از نحوه عملکرد کاسه نمد به شمار میآید. جنبه دوم، وجود لایهای از یک فیلم روغنی بین لبه کاسهنمد و سطح شفت است. جنبه سوم به تشکیل ناهمواریها بر روی لبه کاسهنمد اختصاص دارد. این ناهمواریها به گونهای قرار میگیرند که سیال را به طرف بخش روغنی پمپ میکنند.

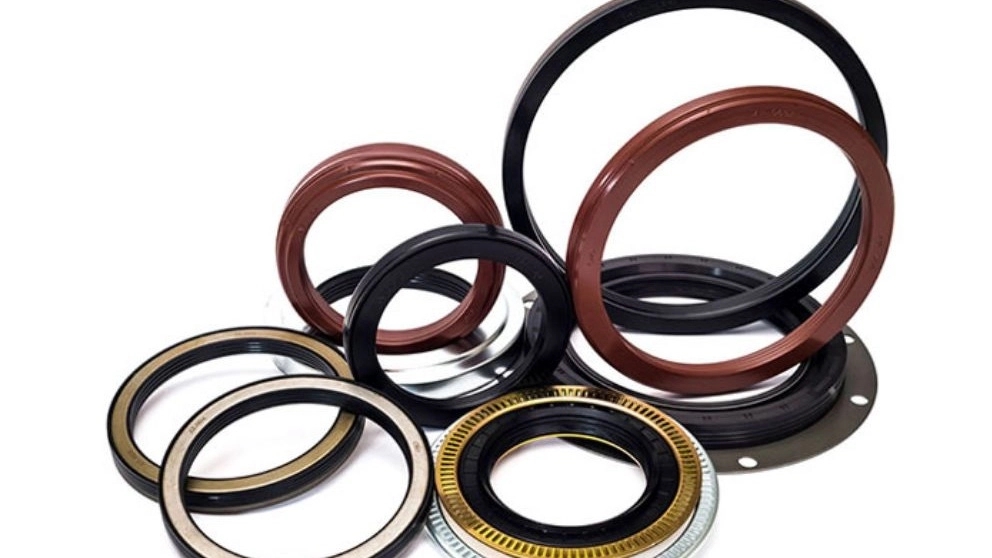

⏬ اجزای کاسه نمد ⏬
مرز آببند: همانطور که میبینید، این بخش، سطح مقطعی همچون یک «گوه» (Wedge) دارد و برای آببندی، بر روی سطح شفت فشار وارد میکند.
لبه آببند: این بخش از الاستومری منعطف تشکیل شده و طراحی آن به گونهای است که آببندی آن حتی در صورت ارتعاشات موتور و تغییرات فشار سیال، دچار مشکل نشود. برای بهبود تماس شفت با کاسه نمد نیز از یک فنر بهره میگیرند.
لبه گردگیر: این بخش همانند یک مرز آببند اما بدون فنر عمل میکند تا از ورود گردوغبار جلوگیری شوند.
قطر خارجی کاسه نمد نیز سبب میشود تا این قطعه به خوبی در محل خود قرار بگیرد و سیالی نیز از آن ناحیه عبور نکند. برای استحکام بیشتر این قطعه نیز از یک جداره فلزی استفاده میشود.
