در دنیای مدرن صنعتی، دسترسی به آب و مایعات باکیفیت و بدون ذرات معلق، یکی از حیاتیترین نیازهای خطوط تولید، سیستمهای تصفیه آب و صنایع بزرگ است. کاهش راندمان دستگاهها، گرفتگی نازلها و آسیب به غشاهای حساس سیستمهای اسمز معکوس (RO)، همگی از پیامدهای عدم استفاده از یک سیستم فیلتراسیون کارآمد هستند. در این میان، طراحی و ساخت فیلتر کارتریجی به عنوان یکی از مؤثرترین و منعطفترین روشهای حذف ذرات معلق (تصفیه میکرونی) شناخته میشود.
این فرآیند مهندسی، نیازمند دانش دقیق در زمینه هیدرولیک، متالورژی، شیمی مواد و شناخت دقیق نیازهای صنعت است. در این مقاله تخصصی، قصد داریم به طور همهجانبه به بررسی ابعاد مختلف طراحی و ساخت فیلتر کارتریجی بپردازیم و نقش حیاتی آن را در ارتقای بهرهوری صنایع بررسی کنیم. همچنین بررسی خواهیم کرد که چگونه متخصصان شرکت آسمان آبی با تکیه بر دانش بومی و فناوریهای روز، استاندارد جدیدی را در این صنعت تعریف کردهاند.
اهمیت فیلترهای کارتریجی در صنایع مدرن
صنایع مختلف از داروسازی و صنایع غذایی گرفته تا پتروشیمی، فولاد و نیروگاهها، روزانه با حجم عظیمی از سیالات سر و کار دارند. کوچکترین ناخالصی فیزیکی در این سیالات میتواند منجر به توقف خط تولید و خسارتهای مالی سنگین شود. فرآیند طراحی و ساخت فیلتر کارتریجی دقیقاً با هدف پیشگیری از این چالشها توسعه یافته است.
فیلترهای کارتریجی به دلیل ساختار فشرده، راندمان بالا در حذف ذرات بسیار ریز (از ۰.۱ تا ۱۰۰ میکرون) و سهولت در تعویض قطعات مصرفی، جایگاه ویژهای در تصفیه ثانویه و نهایی دارند. زمانی که به تصفیه فیزیکی دقیق نیاز داریم، فیلترهای شنی یا دیسکی به تنهایی پاسخگو نیستند؛ اینجاست که مهندسی فیلترهای کارتریجی وارد عمل میشود تا ذراتی را که با چشم غیرمسلح قابل مشاهده نیستند، به دام اندازد.
مبانی و اصول مهندسی در طراحی و ساخت فیلتر کارتریجی
طراحی یک سیستم فیلتراسیون کارآمد، کاری فراتر از کنار هم قرار دادن چند لوله و کارتریج است. برای دستیابی به بالاترین راندمان، مهندسان طراح باید متغیرهای متعددی را محاسبه و ارزیابی کنند. در ادامه، ستونهای اصلی فرآیند طراحی و ساخت فیلتر کارتریجی را تشریح میکنیم.
محاسبات نرخ جریان و سرعت خطی سیال
اولین گام در طراحی، تعیین دقیق نرخ جریان (Flow Rate) سیال ورودی است. سرعت عبور سیال از سطح مدیای فیلتر نباید از حد مجاز فراتر رود. سرعت بالا باعث عبور ذرات ریز از لایههای فیلتر و کاهش شدید راندمان فیلتراسیون میشود. علاوه بر این، افت فشار (Pressure Drop) اولیه و ثانویه در سیستم باید به دقت محاسبه شود تا پمپهای سیستم دچار بار اضافه و استهلاک زودهنگام نشوند.
انتخاب مدیای فیلتر متناسب با نوع آلاینده
مدیای فیلتر (Filter Media) همان بخش اصلی است که عملیات جداسازی را انجام میدهد. انتخاب نوع مدیا به شدت به ماهیت سیال، میزان اسیدی یا بازی بودن آن، دما و سایز ذرات معلق بستگی دارد. در طراحی و ساخت فیلتر کارتریجی، از انواع مدیاها استفاده میشود:
- پلیپروپیلن (PP): مناسب برای آب و سیالات عمومی با مقاومت شیمیایی بالا.
- پلیاستر: مناسب برای دماهای بالاتر و مقاومت فیزیکی بیشتر.
- نخی تابیده (Wound Yarn): عالی برای ظرفیت نگهداری بالای گل و لای.
- کارتریجهای پلیسه (Pleated): دارای سطح فیلتراسیون بسیار وسیعتر و طول عمر طولانیتر.
طراحی هوزینگ و انتخاب متریال بدنه

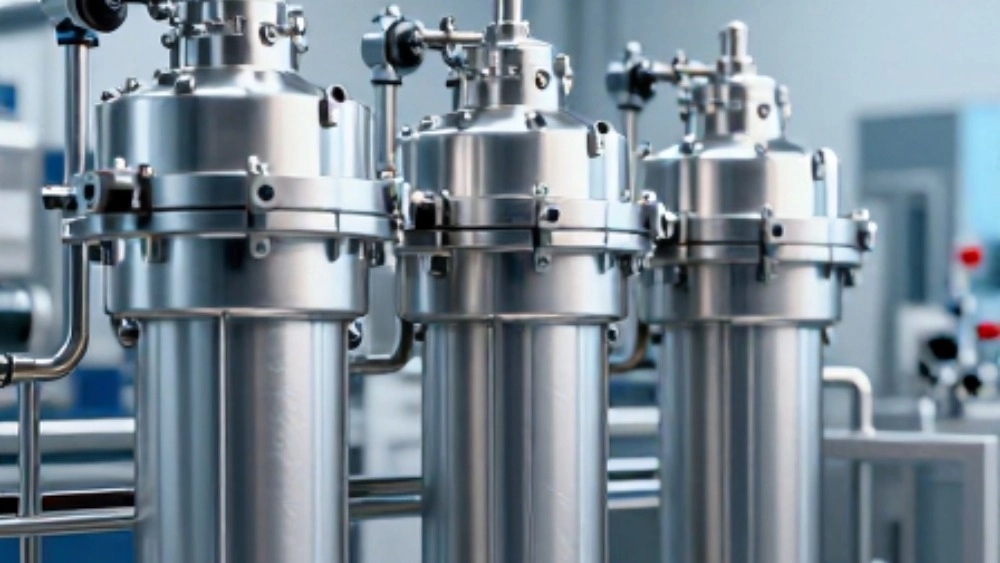

پوسته یا هوزینگ (Housing) وظیفه محافظت از کارتریجها و هدایت جریان سیال را بر عهده دارد. در صنایع مختلف، طراحی هوزینگ باید بر اساس استانداردهای مخازن تحت فشار (مانند ASME Section VIII) انجام شود. متریال بدنه عموماً از جنس استنلس استیل (SS304 یا SS316) یا مواد پلیمری مانند پلیاتیلن و FRP انتخاب میشود. استیل ضد زنگ به دلیل مقاومت بالا در برابر خوردگی، تحمل فشار کاری بالا و قابلیت استریلسازی، محبوبترین گزینه در پروژههای صنعتی است.
مراحل گامبهگام ساخت فیلتر کارتریجی صنعتی
ساخت این تجهیزات یک فرآیند تولیدی با دقت بالاست که کوچکترین نقص در آن میتواند کل سیستم تصفیه را با شکست مواجه کند. مراحل اصلی این فرآیند به شرح زیر است:
آمادهسازی و ساخت هوزینگ فیلتر
در این مرحله، ورقهای فلزی یا لولههای با قطر بالا بر اساس نقشههای مهندسی برش داده میشوند. جوشکاری قطعات (به ویژه در هوزینگهای استیل) باید با استفاده از روشهای تخصصی مانند جوش آرگون (TIG) انجام شود تا هیچگونه خلل و فرج یا ناهمواری در مسیر جریان آب باقی نماند. کوچکترین ترک در جوشکاری میتواند تحت فشار عملیاتی بالا منجر به نشتی شدید شود.
ساخت پایهها و نازلهای داخلی
برای قرارگیری محکم کارتریجها در داخل هوزینگ، نیاز به صفحات نگهدارنده (Tube Sheets) و نازلهای ویژهای است. طراحی این بخش باید به گونهای باشد که سیال بدون ایجاد جریانهای گردابی (Turbulent Flow) شدید، به طور یکنواخت بین تمامی کارتریجها توزیع شود. آببندی این بخش با اورینگهای تخصصی (از جنس EPDM، ویتون یا سیلیکون) انجام میشود تا از میانبر زدن (Bypass) سیال تصفیهنشده جلوگیری به عمل آید.
پرداختکاری و تستهای کنترل کیفیت
پس از اتمام مراحل ساخت بدنه، عملیات پولیشکاری داخلی و خارجی (الکتروپولیش یا پولیش مکانیکی) انجام میشود تا سطحی کاملاً صاف و صیقلی ایجاد شود که از تجمع باکتریها و رسوبات جلوگیری کند. در نهایت، هوزینگ تحت تستهای هیدروستاتیک (تست فشار) قرار میگیرد. معمولاً هوزینگها را با فشاری معادل ۱.۵ برابر فشار طراحی تست میکنند تا ایمنی و دوام آنها به طور کامل تضمین شود.
اگر به دنبال ارتقای سیستم فیلتراسیون واحد صنعتی خود هستید و میخواهید از هدررفت سرمایه جلوگیری کنید، مشاوره تخصصی با یک تیم مهندسی باسابقه، اولین قدم هوشمندانه است. کارشناسان ما آمادهاند تا شما را در این مسیر همراهی کنند.
مزایای بهینهسازی طراحی و ساخت فیلتر کارتریجی
وقتی فرآیند طراحی و ساخت فیلتر کارتریجی به صورت کاملاً سفارشی و مهندسیشده بر اساس نیازهای واقعی کارفرما انجام شود، مزایای متعددی را برای سیستم به همراه خواهد داشت:
- کاهش چشمگیر هزینههای عملیاتی (OPEX): با محاسبات دقیق و افزایش سطح فیلتراسیون، طول عمر کارتریجها به شدت افزایش یافته و دفعات نیاز به تعویض آنها کاهش مییابد.
- حفاظت صددرصدی از تجهیزات حساس: استفاده از این فیلترها قبل از سیستمهای اسمز معکوس (RO)، غشاهای گرانقیمت ممبران را در برابر آسیبهای فیزیکی بیمه میکند.
- افت فشار بهینه در سیستم: طراحی اصولی هوزینگ مانع از افت فشار ناگهانی میشود که این امر مصرف انرژی پمپها را در بهینهترین حالت ممکن نگه میدارد.
- کاهش فضای اشغالی (Footprint): فیلترهای کارتریجی نسبت به حجم جریان بالایی که تصفیه میکنند، فضای بسیار کمی را در تصفیهخانهها اشغال میکنند.
نکات کلیدی در نگهداری و افزایش طول عمر فیلترهای کارتریجی
حتی بهترین سیستمهایی که فرآیند طراحی و ساخت فیلتر کارتریجی آنها با بالاترین استانداردها انجام شده باشد، بدون نگهداری اصولی، کارایی خود را از دست خواهند داد. توجه به نکات زیر برای بهرهبرداری بهینه ضروری است:
- پایش مداوم اختلاف فشار (Differential Pressure): نصب گیجهای فشار در ورودی و خروجی فیلتر الزامی است. هنگامی که اختلاف فشار به محدوده مشخصی (معمولاً بین ۰.۷ تا ۱.۲ بار) رسید، زمان تعویض کارتریجها فرا رسیده است.
- شستوشوی دورهای هوزینگ: در زمان تعویض کارتریجها، دیواره داخلی هوزینگ باید به خوبی تمیز و ضدعفونی شود تا از رشد میکروارگانیسمها جلوگیری شود.
- استفاده از کارتریجهای باکیفیت: استفاده از کارتریجهای متفرقه و بیکیفیت میتواند کل فرآیند فیلتراسیون را مختل کرده و ذرات را عبور دهد.
چرا طراحی و ساخت فیلتر کارتریجی توسط شرکت آسمان آبی؟
بازار تجهیزات تصفیه آب صنعتی پر از گزینههای آماده و پیشساخته است، اما چرا اکثر صنایع بزرگ و حساس ترجیح میدهند طراحی و ساخت این تجهیزات را به صورت کاملاً سفارشی انجام دهند؟ پاسخ ساده است: شرایط کارکردی هر صنعت منحصربهفرد است. دمای سیال، دبی جریان، غلظت آلایندهها و نوع مواد شیمیایی موجود در آب، طراحی خاص خود را میطلبد.
شرکت آسمان آبی به عنوان یکی از پیشگامان صنعت تصفیه آب و فاضلاب کشور، با تکیه بر سالها تجربه عملی و کادر مهندسی مجرب، خدماتی بینظیر را در زمینه طراحی و ساخت فیلتر کارتریجی ارائه میدهد. ویژگیهایی که خدمات ما را متمایز میکند عبارتند از:
طراحی سهبعدی و شبیهسازی دقیق قبل از ساخت
در شرکت آسمان آبی، هیچ پروژهای بدون شبیهسازیهای هیدرولیکی آغاز نمیشود. مهندسان ما با استفاده از نرمافزارهای پیشرفته CFD، رفتار جریان سیال را در داخل هوزینگ شبیهسازی میکنند تا از عدم وجود جریانهای مرده و توزیع یکنواخت آب اطمینان حاصل نمایند.
استفاده از متریال استاندارد و درجهیک
ما در ساخت هوزینگها و قطعات داخلی، صرفاً از استیلهای تاییدشده با سرتیفیکیت معتبر (مانند ورقهای اروپایی یا آلیاژهای خاص مقاوم در برابر خوردگی) استفاده میکنیم. جوشکاریها تماماً توسط جوشکاران کددار و تحت نظارت دقیق واحد کنترل کیفیت (QC) انجام میشوند.
انعطافپذیری بالا در سفارشیسازی
چه نیاز به یک هوزینگ تککارتریجی کوچک برای آزمایشگاه داشته باشید و چه نیازمند سیستمهای غولپیکر چنددهکارتریجی برای پالایشگاهها، شرکت آسمان آبی توانایی طراحی و ساخت آن را با انطباق کامل بر استانداردهای بینالمللی دارد.
جمعبندی
فیلتراسیون کارتریجی نقشی غیرقابلانکار در حفظ سلامت، پایداری و راندمان خطوط تولید و تصفیهخانههای صنعتی دارد. سرمایهگذاری روی طراحی و ساخت فیلتر کارتریجی به صورت مهندسیشده و باکیفیت، نه یک هزینه، بلکه یک تصمیم راهبردی برای کاهش هزینههای تعمیر و نگهداری کل مجموعه در درازمدت است.
شرکت آسمان آبی با تخصص عمیق در این حوزه، از اولین مراحل محاسباتی و شبیهسازی تا ساخت، نصب و راهاندازی در کنار شماست تا مطمئن شوید سیالات پروژه شما با بالاترین کیفیت ممکن تصفیه میشوند. ما متعهد به ارائه راهحلهای پایدار، بادوام و کاملاً اقتصادی متناسب با نیازهای خاص کسبوکار شما هستیم.
اگر میخواهید راندمان سیستم تصفیه خود را دگرگون کنید و برای همیشه از شر ذرات معلق مزاحم خلاص شوید، همین حالا زمان اقدام است. برای دریافت مشاوره فنی رایگان، بررسی نقشهها، برآورد نیازهای پروژه و همکاری با مهندسان ما، با تکمیل فرم درخواست مشاوره در وبسایت شرکت آسمان آبی، اولین قدم را به سوی فیلتراسیونی بینقص و مطمئن بردارید. کارشناسان ما در سریعترین زمان ممکن برای ارائه بهترین راهکارهای مهندسی با شما همراه خواهند شد.
