صنعت ساختمان همواره در جستجوی راهکارهای نوین و کارآمد برای افزایش سرعت اجرا، کاهش هزینهها و بهبود کیفیت سازهها بوده است. در این میان، استفاده از پروفیلهای فلزی به ویژه در سیستمهای سازهای سبک، جایگاه ویژهای پیدا کرده است. یکی از پرکاربردترین این پروفیلها، پروفیل امگا (Omega Profile) است که به دلیل شکل ظاهری خاص و قابلیتهای فراوان، در اجرای انواع سقف کاذب، دیوار خشک، نماهای مدرن و حتی سازههای فلزی سبک مورد استفاده قرار میگیرد. در این مقاله به طور جامع به بررسی نحوه اتصال پروفیل امگا، کاربردهای متنوع آن، مزایای استفاده از این پروفیل و نکات کلیدی در نصب و اجرای آن خواهیم پرداخت. هدف ما ارائه یک راهنمای کامل و کاربردی برای مهندسان، معماران، پیمانکاران و علاقمندان به حوزه ساخت و ساز است تا بتوانند از این پروفیل به بهترین نحو بهرهبرداری کنند.
بخش ۱: پروفیل امگا چیست و چرا اهمیت دارد؟
۱.۱. تعریف و مشخصات فنی پروفیل امگا:

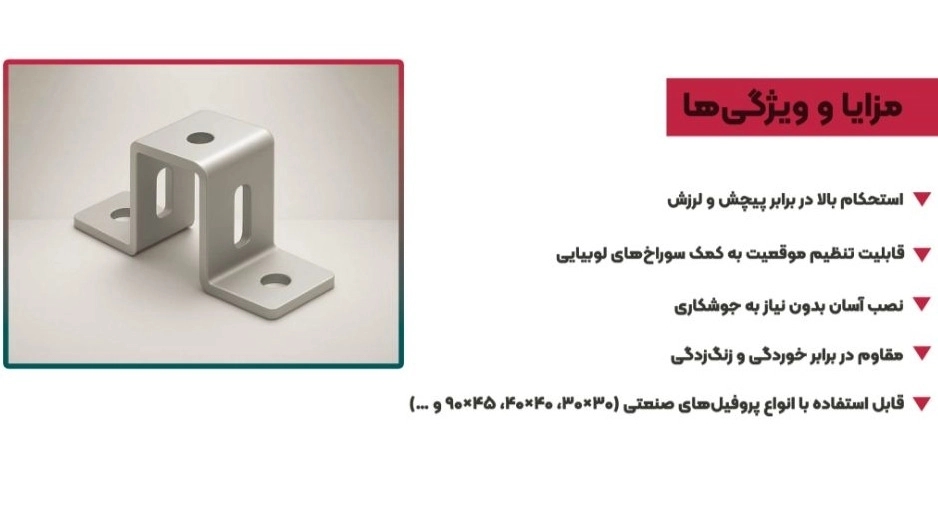

پروفیل امگا، نوعی پروفیل فلزی است که به دلیل مقطع عرضی آن که شبیه به حرف یونانی «امگا» (Ω) است، این نام را به خود گرفته است. این پروفیلها معمولاً از ورق گالوانیزه سرد نورد شده تولید میشوند که مقاومت بالایی در برابر خوردگی و زنگزدگی دارد. شکل خاص مقطع امگا، شامل یک بخش مرکزی و دو بالچه در طرفین است که این بالچهها خود دارای لبههای خمیده برای افزایش استحکام و سهولت اتصال هستند.
۱.۲. مزایای استفاده از پروفیل امگا:
- استحکام و پایداری بالا: شکل هندسی مقطع امگا باعث افزایش قابل توجه سختی و مقاومت خمشی پروفیل میشود، حتی با وجود وزن کم.
- وزن سبک: این پروفیلها به دلیل استفاده از ورق نازک گالوانیزه، وزن سبکی دارند که بار مرده سازه را کاهش داده و حمل و نقل و نصب آنها را آسانتر میکند.
- مقاومت در برابر خوردگی: پوشش گالوانیزه، پروفیل امگا را در برابر رطوبت و عوامل محیطی محافظت کرده و طول عمر آن را افزایش میدهد.
- سهولت نصب و اتصال: طراحی پروفیل امگا به گونهای است که امکان اتصال سریع و مطمئن آن به سایر اجزا با استفاده از پیچ، پرچ یا جوش فراهم است.
- انعطافپذیری در طراحی: قابلیت برش و شکلدهی آسان، امکان استفاده از پروفیل امگا در طرحها و اشکال متنوع را فراهم میکند.
- مقرون به صرفه بودن: در مقایسه با بسیاری از مصالح سنتی یا پروفیلهای مشابه، پروفیل امگا از نظر اقتصادی بسیار توجیهپذیر است.
۱.۳. کاربردهای کلی پروفیل امگا:
- زیرسازی سقفهای کاذب (مانند سقف کناف)
- اجرای دیوار خشک (Drywall)
- نمای خارجی ساختمان
- ساخت سازههای فلزی سبک (Light Gauge Steel Framing)
- استفاده در سیستمهای تاسیساتی و کانالکشی
- تقویت سازههای بتنی
بخش ۲: نحوه اتصال پروفیل امگا به اجزای سازهای
اتصال پروفیل امگا یکی از مراحل کلیدی در اجرای سازههای فلزی سبک و سقفهای کاذب است. روشهای اتصال بسته به نوع سازه، مصالح مورد استفاده و بارهای وارده متفاوت خواهد بود. در این بخش به بررسی رایجترین روشهای اتصال میپردازیم.
۲.۱. اتصال پروفیل امگا به سازه اصلی (بتنی یا فلزی):
- اتصال به سقف بتنی:
- استفاده از رانر (Runner) و براکت (Bracket): در اجرای سقف کاذب، ابتدا رانرهای U شکل به سقف اصلی متصل میشوند. سپس، پروفیلهای امگا به صورت عمودی یا با زاویه دلخواه، با استفاده از براکتهای فلزی قابل تنظیم به رانرها متصل میگردند. این روش امکان تنظیم دقیق ارتفاع و تراز سقف را فراهم میکند.
- اتصال مستقیم با استفاده از هیلتی و رول بولت: در برخی موارد، میتوان پروفیل امگا را مستقیماً به سقف بتنی با استفاده از ابزار هیلتی و رول بولتهای مناسب (مانند رول بولت فلزی یا شیمیایی) نصب کرد. این روش بیشتر برای سازههایی با بار کمتر یا زمانی که نیاز به تنظیم دقیق ارتفاع نیست، کاربرد دارد.
- اتصال به تیر یا ستون فلزی:
- پیچ و مهره: رایجترین روش، اتصال پروفیل امگا به تیر یا ستون فلزی با استفاده از پیچ و مهرههای مخصوص سازههای فلزی است. سوراخهای لازم در هر دو مقطع ایجاد شده و سپس با پیچ و مهره به یکدیگر محکم میشوند.
- جوشکاری: در مواردی که استحکام بیشتری مورد نیاز است، میتوان پروفیل امگا را با جوشکاری به سازه فلزی اصلی متصل کرد. این روش نیازمند دقت و مهارت جوشکار است.
- استفاده از بستها و گیرههای فلزی: بستهای مخصوصی برای اتصال پروفیلهای فلزی به مقاطع دیگر طراحی شدهاند که نصب را سریعتر و آسانتر میکنند.
۲.۲. اتصال پروفیل امگا به پروفیل امگا (ایجاد شبکه سازهای):
- اتصال انتها به انتها (Butt Joint): برای امتداد دادن پروفیل امگا، دو پروفیل را در انتهای خود به یکدیگر رسانده و با استفاده از پیچهای سرمته (خودکار) یا پرچ، آنها را به هم متصل میکنیم. معمولاً از یک تکه ورق گالوانیزه اضافی در محل اتصال برای تقویت آن استفاده میشود.
- اتصال اورلپ (Overlap Joint): در این روش، انتهای دو پروفیل امگا کمی روی هم قرار گرفته و سپس با پیچ یا پرچ به یکدیگر متصل میشوند. این اتصال استحکام بیشتری نسبت به اتصال انتها به انتها دارد.
- اتصال با استفاده از نبشی یا ناودانی (Cleat/Stiffener): برای ایجاد اتصالات قویتر یا تغییر جهت در شبکه پروفیلها، میتوان از نبشیها یا مقاطع کوچک U شکل (ناودانی) استفاده کرد. این قطعات به عنوان رابط بین دو یا چند پروفیل امگا عمل کرده و اتصالات را محکمتر میسازند.
۲.۳. اتصالات در سیستم دیوار خشک:
در اجرای دیوار خشک، پروفیل امگا (که معمولاً به عنوان استاد یا Stud شناخته میشود) به صورت عمودی در فواصل منظم (مثلاً ۴۰ یا ۶۰ سانتیمتر) بین دو رانر افقی (که به کف و سقف متصل هستند) قرار میگیرد. اتصال پروفیل امگا به رانرها در بالا و پایین، با استفاده از پیچهای سرمته گالوانیزه (مانند پیچ ۵.۵ یا ۶.۵ میلیمتری) انجام میشود. اطمینان از تراز بودن و عمود بودن پروفیلها در این مرحله بسیار حیاتی است.
۲.۴. نکات کلیدی در اتصالات پروفیل امگا:
- استفاده از اتصالات مناسب: همواره از اتصالات (پیچ، پرچ، بست) استاندارد و متناسب با ضخامت ورق و بار وارده استفاده کنید.
- تعداد اتصالات: تعداد اتصالات باید به اندازهای باشد که استحکام و پایداری لازم را برای سازه فراهم کند. در راهنماهای فنی، فواصل و تعداد اتصالات مشخص شده است.
- دقت در اندازهگیری و تراز: عدم دقت در اندازهگیری و تراز پروفیلها میتواند منجر به انحراف سازه، مشکلات در نصب پوشش نهایی (مانند صفحات گچی) و کاهش استحکام کل مجموعه شود.
- محافظت از پوشش گالوانیزه: در محل برش یا سوراخکاری، پوشش گالوانیزه ممکن است آسیب ببیند. استفاده از رنگهای ضد زنگ یا اسپریهای گالوانیزه سرد در این نقاط توصیه میشود.
بخش ۳: کاربردهای تخصصی پروفیل امگا
۳.۱. پروفیل امگا در سقف کاذب:
پروفیل امگا یکی از اجزای اصلی زیرسازی سقفهای کاذب، به ویژه سقفهای کناف (Gipsboard) است. این پروفیلها به همراه رانرهای U شکل، شبکهای مستحکم را تشکیل میدهند که صفحات گچی به آنها پیچ میشوند. شکل امگا باعث میشود که صفحه گچی به خوبی روی لبههای پروفیل نشسته و اتصال محکمی ایجاد شود. همچنین، وجود فضای خالی بین پروفیلها امکان عبور تاسیسات مکانیکی و الکتریکی را فراهم میکند. اتصال پروفیل امگا در این سیستم باید با دقت بالا و مطابق با استانداردهای سازنده انجام شود.
۳.۲. پروفیل امگا در دیوار خشک (Drywall):
در سیستم دیوار خشک، پروفیل امگا به عنوان استاد (Stud) عمل میکند. این پروفیلها به صورت عمودی در فواصل مشخص بین رانرهای کف و سقف نصب میشوند. سپس صفحات گچی از دو طرف به این استادها پیچ میشوند تا دیواری سبک، عایق صدا و حرارت، و با قابلیت اجرای طرحهای متنوع ایجاد شود. استحکام و پایداری دیوار خشک به شدت به کیفیت اتصال پروفیل امگا به رانرها و همچنین فاصله بین آنها بستگی دارد.
۳.۳. پروفیل امگا در نماهای فلزی و سازههای LSF:
در سیستم سازههای سبک فولادی (Light Gauge Steel Framing - LGSF)، پروفیل امگا به همراه پروفیلهای دیگر مانند Z و C، ستونها، تیرها و بادبندها را تشکیل میدهند. این سازهها در اجرای نماهای مدرن فلزی، ویلاهای پیشساخته و ساختمانهای سبک کاربرد فراوان دارند. شکل امگا مقاومت خمشی بالایی را فراهم میکند و امکان ایجاد اتصالات متنوع و پیچیده را میدهد.
۳.۴. استفاده از پروفیل امگا در تقویت سازهها:
گاهی اوقات از پروفیل امگا برای تقویت بخشهایی از سازههای بتنی یا فلزی موجود استفاده میشود. این پروفیلها میتوانند به عنوان کلاف تقویتی، تیر فرعی یا ستون کمکی به کار روند. نحوه اتصال پروفیل امگا در این کاربردها نیازمند محاسبات دقیق مهندسی است.
بخش ۴: نکات اجرایی و بهینهسازی در نصب پروفیل امگا
۴.۱. انتخاب ضخامت مناسب ورق:
پروفیلهای امگا در ضخامتهای مختلف ورق (معمولاً از ۰.۵ تا ۱.۵ میلیمتر) تولید میشوند. انتخاب ضخامت مناسب بستگی به کاربرد، ابعاد سازه و بارهای وارده دارد. برای سقفهای کاذب سبک، ضخامتهای کمتر کافی است، اما برای سازههای باربر یا نماهای خارجی، نیاز به ضخامتهای بیشتر است.
۴.۲. گالوانیزه کردن و پوشش محافظ:
اطمینان حاصل کنید که پروفیل امگا دارای پوشش گالوانیزه استاندارد و با کیفیت است. در محیطهای خورنده یا مرطوب، ممکن است نیاز به پوششهای محافظ اضافی یا استفاده از فولادهای آلیاژی خاص باشد.
۴.۳. ابزارآلات مورد نیاز برای اتصال:
برای نصب و اتصال پروفیل امگا به ابزارآلاتی مانند متر، تراز (لیزری یا دستی)، شاقول، دریل شارژی، پیچگوشتی برقی، دستگاه پرچ، اره پروفیلبر یا سنگ فرز، و همچنین ابزارآلات اندازهگیری دقیق نیاز است.
۴.۴. رعایت فاصله استاندارد:
فاصله بین پروفیلهای امگا (چه در سقف کاذب و چه در دیوار خشک) باید مطابق با استانداردهای فنی و توصیههای سازنده باشد. این فاصله بر استحکام، ظرفیت باربری و ظاهر نهایی سازه تأثیر مستقیم دارد.
۴.۵. کنترل کیفیت در حین اجرا:
بازرسیهای منظم در حین اجرا برای اطمینان از صحت اتصال پروفیل امگا، تراز بودن، عمود بودن و استحکام اتصالات ضروری است. هرگونه خطا در این مراحل میتواند هزینههای جبران را در آینده افزایش دهد.
بخش ۵: جمعبندی و فراخوان به اقدام (CTA)
۵.۱. جمعبندی مزایای پروفیل امگا:
همانطور که در این مقاله بررسی شد، پروفیل امگا با ترکیبی از استحکام، سبکی، مقاومت به خوردگی و سهولت اجرا، گزینهای ایدهآل برای طیف وسیعی از کاربردهای ساختمانی است. از زیرسازی سقفهای کاذب و دیوارهای داخلی گرفته تا اجرای نماهای مدرن و سازههای فلزی سبک، این پروفیل نقش کلیدی در تحقق پروژههای ساختمانی ایفا میکند. درک صحیح نحوه اتصال پروفیل امگا و رعایت نکات اجرایی، کلید دستیابی به سازههایی ایمن، پایدار و زیبا است.
