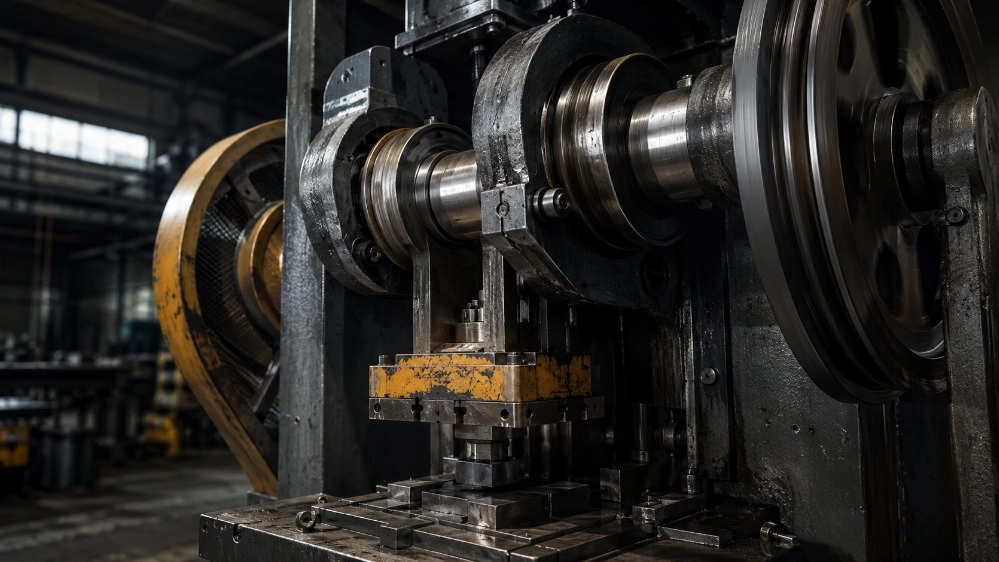

عیب‌ یابی و تعمیر شفت پرس ضربه‌ ای

پرس های ضربه ای ابزاری صنعتی حیاتی هستند که در طیف گسترده ای از کاربردها، از تولید و ساخت و ساز گرفته تا خودروسازی و فلزکاری، مورد استفاده قرار می گیرند. این ماشین آلات قدرتمند برای ایجاد نیروهای قابل توجه در ضربات کوتاه و سریع طراحی شده اند که آنها را برای عملیاتی مانند مهر زنی، پانچ، شکل دهی و انتقال نیرو ایده آل می کند.

یکی از حیاتی ترین اجزای پرس ضربه ای، شفت آن است. شفت، که اغلب به عنوان ستون فقرات دستگاه در نظر گرفته می شود، مسئول انتقال گشتاور و نیرو از موتور به ابزار پانچ یا مهر زنی است. بنابراین، سلامت و عملکرد صحیح شفت برای عملیات ایمن و کارآمد پرس ضربه ای بسیار مهم است. با تمرکز بر عیب یابی و تعمیر شفت پرس ضربه ای، ما قصد داریم تا راهنمایی های عملی برای حفظ و افزایش طول عمر این ماشین آلات صنعتی ارزشمند ارائه دهیم.

اهمیت شفت در پرس ضربه ای

شفت پرس ضربه ای نقشی حیاتی در عملکرد کلی دستگاه ایفا می کند. این جزء استوانه ای شکل، معمولاً از فولاد آلیاژی با استحکام بالا ساخته شده است، مسئول انتقال نیروی چرخشی از موتور الکتریکی یا منبع تغذیه دیگر به مکانیزم ضربه است. این انتقال نیرو از طریق مجموعه ای از چرخ دنده ها، کوپلینگ ها و سایر اجزای مکانیکی صورت می گیرد.

طراحی و مواد شفت باید قادر به تحمل تنش های بالا، گشتاورهای شدید و بارهای ضربه ای مکرر باشد که در طول عملیات پرس ضربه ای تجربه می شود. هرگونه نقص یا خرابی در شفت می تواند منجر به کاهش راندمان، توقف ناگهانی تولید، آسیب به سایر اجزای پرس و حتی خطرات ایمنی برای اپراتورها شود. بنابراین، درک کامل اهمیت شفت و نگهداری صحیح آن برای اطمینان از عملکرد پایدار و طول عمر پرس ضربه ای ضروری است.

علل رایج خرابی شفت

خرابی شفت در پرس های ضربه ای می تواند ناشی از عوامل مختلفی باشد که هر کدام می توانند به طور مستقل یا همزمان باعث آسیب شوند. درک این علل برای پیشگیری و تشخیص زودهنگام ضروری است.

1. خستگی مواد (Material Fatigue)

خستگی مواد یکی از شایع ترین دلایل خرابی شفت است. این پدیده زمانی رخ می دهد که مواد تحت تنش های تکراری یا متناوب قرار می گیرند، حتی اگر این تنش ها کمتر از حد تسلیم مواد باشند. در طول هر چرخه عملیاتی پرس ضربه ای، شفت تحت بارگذاری و باربرداری مکرر قرار می گیرد.

این تنش های تکراری می تواند منجر به ایجاد ترک های ریز در سطح شفت شود. این ترک ها به مرور زمان و با افزایش تعداد چرخه ها، رشد کرده و در نهایت می توانند باعث شکست ناگهانی و کامل شفت شوند. عواملی مانند تنش های متمرکز در نواحی شیارها، سوراخ ها یا تغییرات ناگهانی در سطح مقطع شفت، می توانند سرعت رشد ترک های خستگی را افزایش دهند.

2. بارگذاری بیش از حد (Overloading)

استفاده از پرس ضربه ای برای کارهایی که فراتر از ظرفیت طراحی شده آن است، می تواند منجر به بارگذاری بیش از حد و در نتیجه آسیب به شفت شود. این شامل تلاش برای ضربه زدن به موادی است که بیش از حد ضخیم یا سخت هستند، یا استفاده از ابزارهایی که به درستی تنظیم نشده اند.

بارگذاری بیش از حد باعث ایجاد تنش هایی در شفت می شود که از حد الاستیک مواد فراتر رفته و می تواند باعث تغییر شکل دائمی (تغییر شکل پلاستیک) یا حتی شکست فوری شفت شود.

3. عدم تراز بودن (Misalignment)

عدم تراز بودن بین شفت و سایر اجزای متحرک پرس، مانند یاتاقان ها، کوپلینگ ها یا چرخ دنده ها، می تواند تنش های جانبی و خمشی اضافی بر شفت وارد کند. این تنش های ناخواسته می تواند باعث سایش سریع یاتاقان ها، افزایش دما، لرزش و در نهایت خستگی زودرس یا شکست شفت شود.

دلایل عدم تراز بودن می تواند شامل نصب نادرست، سایش ناموزون قطعات، یا تغییر شکل قاب پرس باشد.

4. روانکاری ناکافی یا نامناسب (Inadequate or Improper Lubrication)

روانکاری مناسب برای کاهش اصطکاک و سایش بین شفت و یاتاقان های آن حیاتی است. کمبود روان کننده، استفاده از روان کننده نامناسب یا آلودگی روان کننده می تواند منجر به افزایش اصطکاک، گرمای بیش از حد، سایش شدید و در نهایت خرابی شفت یا یاتاقان های آن شود.

سایش می تواند باعث شل شدن اتصالات، افزایش لرزش و ایجاد تنش های اضافی بر شفت گردد.

5. ضربات و لرزش های شدید (Severe Shocks and Vibrations)

عملیات پرس ضربه ای ذاتاً با ضربات همراه است. با این حال، ضربات شدید و غیرمنتظره ناشی از موادی که به درستی تغذیه نمی شوند، ابزارهای شکسته یا تنظیمات نادرست، می تواند باعث وارد آمدن شوک های ناگهانی و بزرگ به شفت شود.

این شوک ها می توانند از ظرفیت تحمل مواد شفت فراتر رفته و منجر به ایجاد ترک های اولیه یا شکست شوند. لرزش های مداوم نیز می تواند به خستگی مواد شتاب بخشد.

6. نقص در مواد یا ساخت (Material or Manufacturing Defects)

گاهی اوقات، خرابی شفت می تواند ناشی از نقص های ذاتی در خود ماده یا فرآیند ساخت آن باشد. این می تواند شامل ناخالصی ها در فولاد، حفره های داخلی، ترک های ریز از مرحله تولید، یا عملیات حرارتی نامناسب باشد که خواص مکانیکی شفت را تضعیف کرده است.

این نقص ها ممکن است در ابتدا قابل تشخیص نباشند اما می توانند نقطه شروعی برای شکست های بعدی شوند.

روش های عیب یابی شفت

تشخیص دقیق مشکل در شفت پرس ضربه ای نیازمند یک رویکرد سیستماتیک و استفاده از ابزارهای مناسب است. در اینجا به برخی از روش های کلیدی عیب یابی اشاره می کنیم:

1. بازرسی چشمی (Visual Inspection)

اولین گام در عیب یابی، یک بازرسی چشمی دقیق و کامل شفت است. این بازرسی باید در شرایط نوری مناسب و با استفاده از ذره بین در صورت نیاز انجام شود. به دنبال علائم زیر باشید:

• ترک ها: به خصوص در نواحی تنش زا مانند شیارها، سوراخ ها، محل اتصال کوپلینگ یا یاتاقان ها. ترک های ریز ممکن است با رنگ آمیزی سطح و سپس تمیز کردن آن (روش Wet Fluorescent Magnetic Particle Inspection) بهتر دیده شوند.
• خوردگی و سایش: نواحی خورده شده یا ساییده شده، به ویژه در محل تماس با یاتاقان ها یا کوپلینگ ها.
• تغییر شکل: خمیدگی، تاب برداشتن یا هرگونه نشانه ای از تغییر شکل پلاستیک.
• آسیب های سطحی: خراش های عمیق، بریدگی ها یا ضربه دیدگی ها.

2. تست های غیرمخرب (Non-Destructive Testing - NDT)

تست های غیرمخرب برای تشخیص عیوب داخلی یا سطحی که با چشم غیر مسلح قابل مشاهده نیستند، حیاتی هستند.

• تست ذرات مغناطیسی (Magnetic Particle Testing - MPT): این روش برای مواد آهنی (فرومغناطیس) مانند فولاد استفاده می شود. با اعمال میدان مغناطیسی به قطعه و سپس پاشیدن ذرات مغناطیسی ریز (معمولاً فلورسنت)، ترک ها و عیوب سطحی یا نزدیک به سطح باعث ایجاد اختلال در میدان مغناطیسی و تجمع ذرات در محل عیب می شوند.
• تست مایع نافذ (Liquid Penetrant Testing - PT): این روش برای تشخیص ترک ها و عیوب سطحی در طیف وسیع تری از مواد، از جمله فلزات غیر آهنی، استفاده می شود. سطح قطعه با یک مایع رنگی یا فلورسنت پوشانده می شود که به داخل ترک ها نفوذ می کند. پس از پاک کردن مایع اضافی، یک ماده ظاهر کننده (developer) اعمال می شود که مایع نافذ را از ترک ها بیرون کشیده و عیب را قابل مشاهده می کند.
• تست اولتراسونیک (Ultrasonic Testing - UT): امواج صوتی با فرکانس بالا از طریق شفت ارسال می شوند. بازتاب این امواج از سطوح داخلی یا خارجی، مانند عیوب، حفره ها یا ترک های داخلی، توسط یک سنسور دریافت می شود. این روش برای تشخیص عیوب حجمی و اندازه گیری ضخامت مواد بسیار موثر است.
• تست جریان گردابی (Eddy Current Testing - ECT): این روش از میدان های الکترومغناطیسی برای تشخیص عیوب سطحی و نزدیک به سطح، مانند ترک های ریز، و همچنین برای ارزیابی خواص مواد استفاده می شود.

3. اندازه گیری های ابعادی و هندسی (Dimensional and Geometric Measurements)

پس از بازرسی های اولیه، اندازه گیری های دقیق برای اطمینان از انطباق شفت با مشخصات طراحی ضروری است.

• قطرسنجی: اندازه گیری قطر شفت در نقاط مختلف برای اطمینان از عدم وجود سایش ناموزون یا تغییر شکل. از میکرومتر یا کولیس دقیق استفاده می شود.
• تراز سنجی (Alignment Check): استفاده از ساعت اندازه گیری (dial indicator) یا تراز لیزری برای بررسی مستقیم بودن شفت و عدم وجود تاب برداشتگی یا خمیدگی، به خصوص پس از نصب مجدد.
• تلرانس ها: بررسی اینکه آیا ابعاد شفت و صافی سطوح آن در محدوده تلرانس های مجاز مطابق با نقشه های فنی قرار دارد.

4. تحلیل ارتعاشات (Vibration Analysis)

نصب سنسورهای ارتعاش بر روی یاتاقان های پرس ضربه ای می تواند اطلاعات ارزشمندی در مورد وضعیت شفت و سایر اجزای دوار ارائه دهد. الگوهای ارتعاشی غیرعادی می توانند نشان دهنده مشکلاتی مانند:

• عدم تراز بودن
• لقی در یاتاقان ها
• شل شدن اجزا
• شکستگی یا ترک در شفت
• مشکلات در چرخ دنده ها

تحلیل فرکانس ارتعاشات می تواند به شناسایی دقیق منبع مشکل کمک کند.

5. تست بار و عملکرد (Load and Performance Testing)

پس از تعمیر یا نگهداری، انجام تست بار در حین عملکرد پرس برای اطمینان از رفع مشکل و عدم وجود عیوب پنهان ضروری است. این تست ها باید تحت شرایط عملیاتی عادی و همچنین تحت بارهای بالاتر (در محدوده ایمن) انجام شوند.

نظارت بر پارامترهایی مانند دما، صدا، ارتعاش و جریان مصرفی موتور در طول تست بار می تواند به تشخیص مشکلات باقی مانده کمک کند.

تعمیر و نگهداری پیشگیرانه شفت

پیشگیری همیشه بهتر و مقرون به صرفه تر از تعمیر است. اجرای یک برنامه نگهداری پیشگیرانه قوی می تواند عمر شفت و کل پرس ضربه ای را به میزان قابل توجهی افزایش دهد.

1. برنامه روغن کاری منظم (Regular Lubrication Schedule)

• نوع روان کننده: استفاده از روان کننده های با کیفیت بالا و مناسب برای شرایط عملیاتی پرس ضربه ای (دما، بار، سرعت).
• تکرار: تعویض و اضافه کردن روان کننده طبق دستورالعمل سازنده یا برنامه زمان بندی شده، که اغلب شامل بررسی منظم سطح و کیفیت روان کننده می شود.
• نظافت: اطمینان از تمیز بودن سیستم روانکاری و جلوگیری از ورود آلودگی به یاتاقان ها.

2. بازرسی های منظم (Regular Inspections)

• بازرسی چشمی روزانه/هفتگی: اپراتورها باید به طور منظم شفت و اجزای اطراف آن را برای هرگونه نشانه قابل مشاهده از آسیب، نشت یا سایش بررسی کنند.
• بازرسی های فنی دوره ای: برنامه ریزی بازرسی های جامع تر توسط تکنسین های ماهر، شامل استفاده از ابزارهای اندازه گیری و NDT در فواصل زمانی مشخص (مثلاً سالانه یا پس از تعداد ساعات کارکرد مشخص).

3. کنترل تراز بودن (Alignment Control)

• نصب اولیه صحیح: اطمینان از تراز بودن دقیق شفت و اجزای مرتبط در هنگام نصب یا تعمیرات اساسی.
• بررسی دوره ای تراز بودن: با توجه به سایش طبیعی قطعات، تراز بودن می تواند به مرور زمان تغییر کند. برنامه ریزی برای بررسی های منظم تراز بودن، به ویژه در صورت مشاهده لرزش یا سایش غیرعادی یاتاقان ها.

4. مدیریت بار عملیاتی (Operational Load Management)

• پایبندی به ظرفیت: اطمینان از اینکه پرس ضربه ای فقط برای کارهایی استفاده می شود که در محدوده ظرفیت طراحی شده آن قرار دارند.
• آموزش اپراتور: آموزش اپراتورها در مورد نحوه عملکرد صحیح دستگاه، تشخیص علائم هشدار دهنده و اجتناب از اعمال بارهای بیش از حد.
• نگهداری ابزار: اطمینان از اینکه ابزارآلات (مانند پانچ و ماتریس) تیز، سالم و به درستی تنظیم شده اند تا از وارد آمدن بارهای ناخواسته به شفت جلوگیری شود.

5. نگهداری و تعمیرات به موقع (Timely Maintenance and Repairs)

• رفع عیوب جزئی: هرگونه مشکل جزئی مشاهده شده، مانند لقی جزئی در یاتاقان یا سایش کم، باید به سرعت برطرف شود تا از تبدیل شدن آن به یک مشکل بزرگتر جلوگیری شود.
• تعمیرات تخصصی: در صورت نیاز به تعمیرات اساسی شفت، اطمینان از انجام این کار توسط متخصصان مجرب و با استفاده از قطعات یدکی با کیفیت.

روش های تعمیر شفت

در صورتی که شفت پرس ضربه ای آسیب دیده باشد، بسته به نوع و شدت آسیب، روش های مختلفی برای تعمیر آن وجود دارد. انتخاب روش مناسب می تواند هزینه و زمان تعمیر را به میزان قابل توجهی کاهش دهد.

1. تعمیر با جوشکاری (Welding Repair)

برای ترمیم سایش یا آسیب های جزئی در سطوح شفت، به خصوص در محل نشیمنگاه یاتاقان ها یا کوپلینگ ها، می توان از جوشکاری استفاده کرد.

• فرایند: ابتدا ناحیه آسیب دیده تمیز و آماده سازی می شود. سپس با استفاده از الکترودهای مخصوص فولاد آلیاژی، لایه ای از فلز با خواص مکانیکی مناسب بر روی ناحیه فرسوده جوش داده می شود.
• ماشین کاری پس از جوشکاری: پس از جوشکاری، ناحیه ترمیم شده باید به دقت ماشین کاری شود تا قطر و صافی سطح آن به دقت به ابعاد اصلی یا تلرانس مورد نیاز بازگردد.
• عملیات حرارتی: در برخی موارد، پس از جوشکاری، عملیات حرارتی مانند بازپخت (annealing) برای کاهش تنش های پسماند و بهبود خواص مکانیکی فلز جوش خورده انجام می شود.

2. آبکاری با فلزات سخت (Hard Chrome Plating / Thermal Spraying)

برای بازیابی ابعاد و افزایش مقاومت به سایش در شفت های آسیب دیده، آبکاری با کروم سخت یا پوشش دهی با اسپری حرارتی (Thermal Spraying) گزینه های موثری هستند.

• آبکاری کروم سخت: لایه ای از کروم سخت بر روی سطح شفت نشانده می شود که مقاومت بالایی در برابر سایش و خوردگی دارد. این روش به خصوص برای سطوح در تماس با یاتاقان های لغزشی مناسب است.
• اسپری حرارتی: موادی مانند فلزات سخت (مانند آلیاژهای نیکل-کروم) یا سرامیک ها با حرارت بالا بر روی سطح شفت اسپری می شوند. این پوشش ها می توانند خواص سطحی مطلوب مانند مقاومت به سایش، خوردگی یا دما را ایجاد کنند.
• ماشین کاری نهایی: پس از آبکاری یا پوشش دهی، سطح شفت تا رسیدن به ابعاد دقیق ماشین کاری می شود.

3. تعویض قطعات (Component Replacement)

در مواردی که آسیب به شفت بسیار شدید است، مانند شکستگی کامل، ترک های عمیق یا تغییر شکل زیاد، تعمیر ممکن است مقرون به صرفه یا عملی نباشد. در این شرایط، تعویض شفت با یک قطعه جدید یا بازسازی شده بهترین گزینه است.

• قطعات یدکی اصلی: استفاده از قطعات یدکی تولید شده توسط سازنده پرس یا قطعاتی با کیفیت معادل تضمین شده است.
• شفت های سفارشی: در صورت عدم دسترسی به قطعات یدکی، می توان شفت را بر اساس نقشه های فنی و با مواد مناسب سفارش داد.
• بازسازی شفت: در برخی مراکز تخصصی، شفت های شکسته یا آسیب دیده را می توان با تکنیک هایی مانند جوشکاری و ماشین کاری دقیق بازسازی کرد.

4. تعمیر ترک ها (Crack Repair)

ترمیم ترک ها در شفت یک فرایند حساس است که باید با دقت فراوان انجام شود تا از گسترش بیشتر ترک جلوگیری شود.

• جوشکاری خاص: با استفاده از تکنیک های جوشکاری خاص (مانند جوشکاری پله ای یا استفاده از الکترودهای مخصوص) و پیش گرمایش مناسب، می توان ترک را پر کرد.
• روش های مکانیکی: در برخی موارد، ممکن است از روش های مکانیکی مانند سوراخ کردن انتهای ترک و سپس پر کردن شکاف با جوش استفاده شود تا از انتشار ترک جلوگیری گردد.
• بازرسی پس از تعمیر: پس از هرگونه اقدام برای تعمیر ترک، بازرسی های دقیق (مانند MPT یا UT) برای اطمینان از موفقیت آمیز بودن تعمیر و عدم وجود ترک های باقی مانده ضروری است.

نقش «پرس سازی ثامن» در تضمین کیفیت شفت

«پرس سازی ثامن» به عنوان یکی از تولیدکنندگان و تعمیرکاران معتبر در صنعت پرس سازی، نقشی کلیدی در تضمین کیفیت و طول عمر شفت پرس های ضربه ای ایفا می کند. این شرکت با تکیه بر دانش فنی عمیق، تجربه گسترده و استفاده از فناوری های روز، خدمات جامعی را در زمینه طراحی، ساخت، تعمیر و نگهداری شفت ارائه می دهد.

1. ساخت شفت با کیفیت بالا

«پرس سازی ثامن» در فرآیند ساخت شفت، از بهترین مواد اولیه (فولادهای آلیاژی با استحکام و مقاومت بالا) استفاده می کند. کلیه مراحل ساخت، از ماشین کاری دقیق تا عملیات حرارتی کنترل شده، با رعایت بالاترین استانداردهای کیفی انجام می شود. این اطمینان حاصل می کند که شفت های تولیدی «پرس سازی ثامن» از مقاومت عالی در برابر خستگی، ضربه و سایش برخوردار باشند.

2. خدمات تخصصی تعمیر و بازسازی

تیم مهندسی و فنی «پرس سازی ثامن» در تشخیص دقیق علل خرابی شفت و ارائه بهترین راهکارهای تعمیراتی تخصص دارد. این خدمات شامل:

• عیب یابی پیشرفته: با استفاده از ابزارهای مدرن تست غیرمخرب و تحلیلی.
• تعمیر با جوشکاری و آبکاری: استفاده از تکنیک های پیشرفته جوشکاری و پوشش دهی برای بازیابی شفت های آسیب دیده.
• بازسازی کامل: توانایی بازسازی شفت های فرسوده یا شکسته به شرایط اولیه یا حتی بهتر از آن.

3. ارائه مشاوره و نگهداری پیشگیرانه

«پرس سازی ثامن» صرفاً به ارائه خدمات تعمیراتی بسنده نمی کند، بلکه با ارائه مشاوره های تخصصی در زمینه نگهداری پیشگیرانه، به مشتریان خود کمک می کند تا از بروز مشکلات جدی در شفت و سایر اجزای پرس جلوگیری کنند. این شامل ارائه برنامه های نگهداری سفارشی، آموزش پرسنل و ارائه قطعات یدکی با کیفیت است.

4. تضمین کیفیت و خدمات پس از فروش

تعهد «پرس سازی ثامن» به کیفیت، با ارائه گارانتی معتبر برای شفت های تولیدی و تعمیر شده، تضمین می شود. خدمات پس از فروش قوی این شرکت، اطمینان خاطر را برای مشتریان فراهم می کند که در صورت بروز هرگونه مشکل، پشتیبانی لازم را دریافت خواهند کرد. انتخاب «پرس سازی ثامن» به معنای سرمایه گذاری بر روی قابلیت اطمینان، دوام و عملکرد بهینه پرس ضربه ای شماست.

نتیجه گیری

شفت پرس ضربه ای، به عنوان قلب تپنده این ماشین آلات صنعتی، نقشی حیاتی در انتقال نیرو و تضمین عملکرد صحیح دستگاه ایفا می کند. درک علل رایج خرابی شفت، از خستگی مواد و بارگذاری بیش از حد گرفته تا عدم تراز بودن و روانکاری ناکافی، اولین گام در جهت پیشگیری و مدیریت مشکلات است.

روش های عیب یابی دقیق، شامل بازرسی های چشمی، تست های غیرمخرب و تحلیل ارتعاشات، امکان تشخیص زودهنگام عیوب را فراهم می آورند. اجرای یک برنامه نگهداری پیشگیرانه قوی، متشکل از روغن کاری منظم، بازرسی های دوره ای و کنترل تراز بودن، می تواند به طور چشمگیری از بروز خرابی ها جلوگیری کند. در صورت بروز آسیب، روش های تعمیر متنوعی از جمله جوشکاری، آبکاری و تعویض قطعه، بسته به شدت آسیب، قابل اجرا هستند. «پرس سازی ثامن» با ارائه خدمات تخصصی در ساخت، تعمیر و نگهداری شفت، تضمین کننده کیفیت، دوام و عملکرد بهینه پرس های ضربه ای برای صنایع مختلف است.
