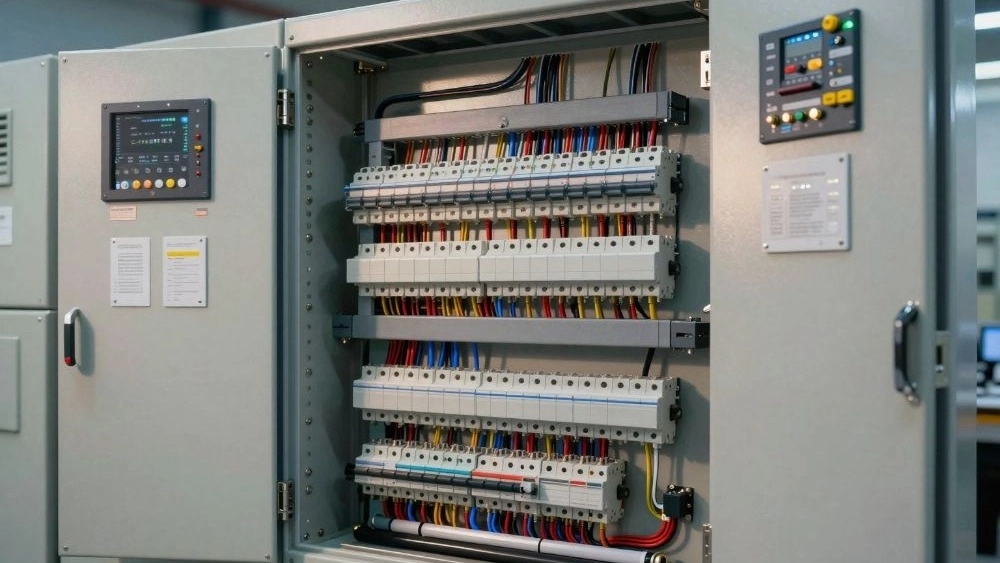

طراحی و نصب تابلو برق سهفاز و تکفاز یکی از مهمترین بخشهای اجرای تأسیسات الکتریکی در ساختمانهای مسکونی، اداری و صنعتی است. هرچقدر هم تجهیزات مصرفکننده باکیفیت باشند، اگر طراحی و نصب تابلو برق سهفاز و تکفاز بهدرستی انجام نشود، نتیجه میتواند افزایش خرابی تجهیزات، اتلاف انرژی، قطع و وصلهای مکرر، کاهش ایمنی و حتی خطر آتشسوزی باشد. تابلو برق نقطه مرکزی توزیع، حفاظت و کنترل انرژی الکتریکی است؛ بنابراین کیفیت قطعات، صحت محاسبات و دقت اجرای نصب، مستقیماً روی عملکرد کل سیستم اثر میگذارد.
در این مقاله، مراحل طراحی و نصب تابلو برق سهفاز و تکفاز را بهصورت گامبهگام بررسی میکنیم: از شناخت انواع تابلو و اجزای داخلی تا اصول ایمنی، چیدمان صحیح، استانداردهای رایج، تست و راهاندازی. همچنین نکاتی برای انتخاب تجهیزات مطمئن و تهیه قطعات استاندارد ارائه میشود و در پایان، مسیر تهیه تجهیزات از «کالای برق خزر» بهعنوان یک مرجع قابلاعتماد معرفی خواهد شد.
تابلو برق چیست و چرا طراحی و نصب آن حیاتی است؟
تابلو برق محفظهای مهندسیشده برای نصب تجهیزات حفاظتی، کنترلی و توزیعی است؛ تجهیزاتی مانند کلید اصلی، فیوز، کلید مینیاتوری، محافظ جان، کنتاکتور، رله حرارتی، شینهها، ترمینالها و تجهیزات اندازهگیری. هدف از طراحی و نصب تابلو برق سهفاز و تکفاز این است که:
- توزیع برق بین مصرفکنندهها بهصورت منظم و ایمن انجام شود.
- حفاظت در برابر اضافهبار، اتصال کوتاه، نشتی جریان و خطاهای الکتریکی فراهم شود.
- کنترل مدارها (روشنایی، موتور، پمپ، تهویه و…) دقیق و قابلاعتماد باشد.
- نگهداری و عیبیابی سادهتر و سریعتر انجام شود.
وقتی طراحی و نصب تابلو برق سهفاز و تکفاز با استاندارد مناسب انجام شود، سیستم هم پایدارتر کار میکند و هم عمر تجهیزات افزایش مییابد.
تفاوت تابلو برق تکفاز و سهفاز در یک نگاه
تابلو برق تکفاز
تابلو برق تکفاز معمولاً در واحدهای مسکونی، دفاتر کوچک و فضاهایی با بارهای سبک تا متوسط استفاده میشود. ورودی این تابلو معمولاً شامل فاز و نول (و ارت) است و مدارهای خروجی برای روشنایی و پریزها تفکیک میشوند. در طراحی و نصب تابلو برق سهفاز و تکفاز باید توجه کرد که تابلو تکفاز، با وجود سادهتر بودن، همچنان به حفاظت نشتی جریان و تفکیک مدارها نیاز دارد.
تابلو برق سهفاز
تابلو برق سهفاز در کارگاهها، ساختمانهای بزرگ، مراکز تجاری و کاربردهای موتوری (پمپ، آسانسور، چیلر، کمپرسور و…) رایج است. ورودی آن سه فاز بههمراه نول و ارت است. در طراحی و نصب تابلو برق سهفاز و تکفاز برای سهفاز، مباحثی مانند بالانس بار بین فازها، انتخاب کلیدهای قدرت، کنترل موتور و کیفیت شینهبندی اهمیت بیشتری پیدا میکند.
انواع تابلو برق از نظر کاربرد و محل نصب
در پروژههای مختلف، نوع تابلو با توجه به شرایط محیطی و کاربری انتخاب میشود:
- تابلو توزیع اصلی (MDB): نقطه اصلی توزیع برق ساختمان یا مجموعه
- تابلو توزیع فرعی (SDB/DB): توزیع برای طبقات یا بخشها
- تابلو کنترل موتور (MCC): ویژه کنترل و حفاظت موتورهای سهفاز
- تابلو چنجاور/ATS: مدیریت برق شهر و ژنراتور یا منبع پشتیبان
- تابلو خازن: اصلاح ضریب توان در سیستمهای صنعتی
- تابلو دیواری و ایستاده: بر اساس فضای نصب و ظرفیت تجهیزات
در طراحی و نصب تابلو برق سهفاز و تکفاز، انتخاب نوع تابلو باید با آیندهنگری انجام شود؛ یعنی امکان توسعه و افزودن مدارها در آینده لحاظ گردد.
اجزای اصلی تابلو برق و نقش هرکدام
شناخت قطعات، پایه اجرای درست است. مهمترین اجزا در طراحی و نصب تابلو برق سهفاز و تکفاز عبارتاند از:
کلید اصلی
کلید اصلی برای قطع و وصل کلی تابلو استفاده میشود. در تابلوهای سهفاز، معمولاً کلید سهپل یا چهارپل (با نول) بهکار میرود.
کلید مینیاتوری (MCB) و کلید اتوماتیک (MCCB)
کلید مینیاتوری برای مدارهای روشنایی و پریز و بارهای سبک مناسب است. کلید اتوماتیک برای جریانهای بالاتر و حفاظت دقیقتر استفاده میشود. انتخاب درست این کلیدها در طراحی و نصب تابلو برق سهفاز و تکفاز حیاتی است.
محافظ جان (RCD/RCCB/RCBO)
برای حفاظت در برابر نشتی جریان و جلوگیری از برقگرفتگی استفاده میشود. در تابلوهای مدرن، وجود محافظ جان برای مدارهای حساس و محیطهای مرطوب بسیار مهم است.
کنتاکتور و رله حرارتی
در مدارهای موتوری و کنترل، کنتاکتور نقش کلیدزنی فرمانی دارد و رله حرارتی از موتور در برابر اضافهبار محافظت میکند. در طراحی و نصب تابلو برق سهفاز و تکفاز برای موتورهای سهفاز، انتخاب رنج صحیح این تجهیزات ضروری است.
شینه فاز، نول و ارت
شینهبندی استاندارد باعث کاهش افت ولتاژ، افزایش ایمنی و نظم تابلو میشود. جنس، سطح مقطع و نحوه اتصال شینهها باید مطابق ظرفیت جریان انتخاب شود.
ترمینالها، کابلشو و گلند
اتصالات مکانیکی و الکتریکی استاندارد از داغشدن و شلشدن اتصالات جلوگیری میکند. یکی از ضعفهای رایج در طراحی و نصب تابلو برق سهفاز و تکفاز، بیتوجهی به کیفیت اتصالات است.
اصول کلیدی در طراحی تابلو برق (پیش از نصب)
طراحی فقط انتخاب چند کلید نیست؛ یک فرآیند مهندسی برای ایمنی، عملکرد و توسعهپذیری است.
محاسبه بار و تعیین ظرفیت تابلو
ابتدا باید مجموع توان مصرفی و جریان هر مدار مشخص شود. در تابلو سهفاز، توزیع بار بین فازها باید متعادل باشد. هرگونه عدم تعادل میتواند موجب افزایش جریان نول، داغشدن کابلها و اختلال عملکرد شود. طراحی و نصب تابلو برق سهفاز و تکفاز بدون محاسبه بار، ریسک خرابی را بالا میبرد.
انتخاب سطح حفاظت (IP) و شرایط محیطی
تابلو در محیط گردوغبار، رطوبت، فضای باز یا محیط صنعتی نیاز به بدنه و درجه حفاظت مناسب دارد. برای محیطهای خاص، تهویه، فیلتر یا فن نیز در نظر گرفته میشود.
تهیه نقشه و جانمایی تجهیزات
نقشه تکخطی و نقشه جانمایی باعث میشود سیمکشی کوتاهتر، خواناتر و تعمیرات آسانتر شود. در طراحی و نصب تابلو برق سهفاز و تکفاز، چینش درست تجهیزات از نظر فاصله، دسترسی و مسیر کابلها اهمیت زیادی دارد.
انتخاب استاندارد قطعات و هماهنگی حفاظتی
هماهنگی بین کلیدها (Selectivity)، انتخاب درست منحنی قطع، و لحاظکردن ظرفیت اتصال کوتاه شبکه از بخشهای مهم طراحی است. نبود هماهنگی حفاظتی یعنی در خطاها ممکن است کل تابلو بیدلیل قطع شود یا برعکس، خطا بهموقع قطع نشود.
مراحل نصب تابلو برق سهفاز و تکفاز بهصورت اصولی
آمادهسازی محل نصب و بدنه تابلو
بدنه باید تراز، محکم و در ارتفاع مناسب نصب شود. محل نصب باید دسترسی ایمن برای اپراتور داشته باشد و از منابع رطوبت یا حرارت غیرعادی دور باشد. در طراحی و نصب تابلو برق سهفاز و تکفاز، رعایت فاصله از دیوار و مسیر کابلکشی اهمیت دارد.
نصب ریل، شینه و تجهیزات حفاظتی
پس از نصب ریلها و شینهها، تجهیزات به ترتیب منطقی نصب میشوند: کلید اصلی، تجهیزات حفاظتی، تجهیزات کنترلی، ترمینالها و سپس سیمکشی داخلی. بهتر است مسیرهای قدرت و فرمان از هم تفکیک شوند تا نویز و خطا کاهش یابد.
سیمکشی داخلی، شمارهگذاری و لیبلگذاری
سیمها باید با سطح مقطع درست انتخاب شوند و مطابق رنگبندی استاندارد اجرا گردند. شمارهگذاری سیمها و لیبلگذاری کلیدها در طراحی و نصب تابلو برق سهفاز و تکفاز باعث میشود عیبیابی و توسعه در آینده سریعتر انجام شود.
ارتینگ و همبندی
ارت صحیح یکی از مهمترین بخشهای ایمنی است. بدنه تابلو باید به ارت متصل شود و مسیر ارت با اتصالات محکم و قابلاعتماد اجرا گردد. نادیدهگرفتن ارت در طراحی و نصب تابلو برق سهفاز و تکفاز، خطر برقگرفتگی را افزایش میدهد.
نکات مهم ایمنی و کیفیت در اجرای تابلو
جلوگیری از داغشدن اتصالات
شلبودن پیچها، استفاده از کابلشو نامناسب یا کیفیت پایین ترمینالها میتواند موجب افزایش مقاومت تماس و گرمای زیاد شود. استفاده از قطعات استاندارد و ابزار مناسب پرس، کیفیت را بالا میبرد.
رعایت ظرفیت جریان و تهویه
اگر تابلو در جریانهای بالا کار میکند، تهویه و فضای کافی برای تبادل حرارت ضروری است. همچنین مسیر عبور کابلها باید طوری باشد که تهویه تجهیزات مختل نشود.
تست و راهاندازی
پس از تکمیل نصب، تستهایی مانند کنترل سفتی اتصالات، تست پیوستگی ارت، بررسی عملکرد کلیدها و محافظ جان، و بررسی ترتیب فاز در تابلو سهفاز انجام میشود. طراحی و نصب تابلو برق سهفاز و تکفاز بدون تست نهایی، یک کار نیمهتمام و پرریسک است.
اشتباهات رایج در طراحی و نصب تابلو برق سهفاز و تکفاز
- انتخاب کلید با ظرفیت نامتناسب با جریان واقعی
- حذف یا انتخاب نادرست محافظ جان در مدارهای ضروری
- شینهبندی ضعیف یا بدون درپوش و محافظ
- نبود لیبلگذاری و شمارهگذاری مدارها
- اختلاط سیمکشی فرمان و قدرت بدون رعایت اصول
- عدم بالانس بار در تابلوهای سهفاز
- ارتینگ ناقص یا اتصال غیرمطمئن بدنه تابلو
با پیشگیری از این موارد، کیفیت طراحی و نصب تابلو برق سهفاز و تکفاز بهطور محسوسی افزایش پیدا میکند.
انتخاب تجهیزات مطمئن؛ شرط موفقیت تابلو برق
کیفیت تابلو فقط به نصاب وابسته نیست؛ کیفیت قطعات نقشی تعیینکننده دارد. کلیدها و تجهیزات حفاظتی باید اصل، استاندارد و متناسب با کاربری انتخاب شوند. همچنین هماهنگی برندها، دسترسی به متعلقات (شینه، باسبار، ترمینال، گلند، ریل)، و پشتیبانی تأمینکننده اهمیت دارد.
در این مسیر، «کالای برق خزر» میتواند انتخابی حرفهای برای تهیه تجهیزات موردنیاز باشد؛ زیرا با تمرکز بر تأمین کالاهای تخصصی و پرکاربرد تابلو برق، به پیمانکاران و تکنسینها کمک میکند قطعات موردنیاز پروژه را منظمتر، مطمئنتر و با تنوع مناسب تهیه کنند. وقتی تأمین قطعه از یک مرجع قابلاعتماد انجام شود، احتمال ناسازگاری قطعات، تأخیر در تأمین و افت کیفیت نهایی کاهش مییابد و فرآیند طراحی و نصب تابلو برق سهفاز و تکفاز سریعتر و دقیقتر پیش میرود.
جمعبندی
طراحی و نصب تابلو برق سهفاز و تکفاز یک کار حساس و تخصصی است که باید با محاسبه بار، انتخاب درست تجهیزات حفاظتی، شینهبندی اصولی، سیمکشی مرتب، ارتینگ استاندارد و تست نهایی همراه باشد. تفاوت تابلو تکفاز و سهفاز فقط در تعداد فازها نیست؛ در سهفاز، بالانس بار، کنترل موتور و ظرفیت اتصال کوتاه اهمیت بیشتری دارد. برای رسیدن به نتیجه حرفهای، هم اجرای صحیح و هم استفاده از تجهیزات استاندارد ضروری است. اگر به دنبال تهیه قطعات مطمئن و مناسب تابلو هستید، «کالای برق خزر» میتواند یک مسیر امن و کارآمد برای تکمیل پروژههای تابلو برق باشد
