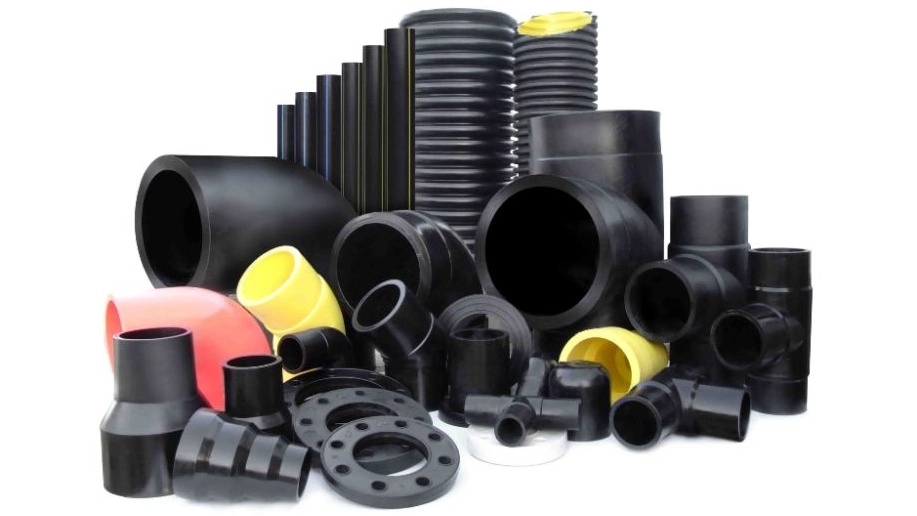

راهنمای جامع شناخت انواع اتصالات پلی‌اتیلن پرکاربرد و کاربردی در دنیای مدرن مهندسی عمران و تأسیس

در دنیای مدرن مهندسی عمران و تأسیسات، لوله‌کشی یکی از ارکان اصلی زیرساخت‌های شهری، صنعتی و ساختمانی است. در میان متریال‌های مختلف، لوله‌های پلی‌اتیلن (PE) به دلیل دوام بالا، مقاومت شیمیایی عالی و نصب آسان، جایگاه ویژه‌ای یافته‌اند. اما یک سیستم لوله‌کشی سالم و بدون نشتی، تنها به کیفیت لوله‌ها وابسته نیست؛ بلکه اتصالات پلی‌اتیلن نقش حیاتی در یکپارچگی و عملکرد این سیستم ایفا می‌کنند. انتخاب نوع صحیح اتصال، بسته به کاربرد، فشار کاری و قطر لوله، می‌تواند تأثیر مستقیمی بر عمر سیستم و هزینه‌های نگهداری داشته باشد. در این مقاله جامع، به بررسی دقیق انواع اتصالات پلی‌اتیلن پرکاربرد، روش‌های اتصال و نکات فنی مهم می‌پردازیم و در نهایت به معرفی یکی از معتبرترین تأمین‌کنندگان این محصولات در بازار ایران، یعنی بازرگانی زمزم پایپ خدادادی، خواهیم پرداخت.

اهمیت اتصالات در سیستم‌های لوله‌کشی پلی‌اتیلن

اتصالات پلی‌اتیلن قطعاتی هستند که برای تغییر جهت، تقسیم جریان، اتصال لوله‌ها به یکدیگر یا اتصال لوله به تجهیزات ثابت (مانند شیرآلات و فلنج‌ها) استفاده می‌شوند. کیفیت این اتصالات به همان اندازه‌ای است که کیفیت لوله‌ها اهمیت دارد. یک اتصال ضعیف یا نامناسب می‌تواند منجر به نشتی آب، نفوذ آلودگی‌ها به داخل شبکه و در نهایت شکست کامل سیستم شود. بنابراین، شناخت انواع اتصالات و روش‌های صحیح نصب آن‌ها برای مهندسان، پیمانکاران و خریداران صنعتی ضروری است.

اتصالات پلی‌اتیلن معمولاً از همان جنس لوله‌ها (پلی‌اتیلن با چگالی بالا HDPE یا کم‌چگانی LLDPE) تولید می‌شوند تا خواص مکانیکی و شیمیایی مشابهی داشته باشند. این هم‌خوانی جنسی باعث می‌شود که در صورت استفاده از روش‌های اتصال حرارتی، یکپارچگی کامل بین لوله و اتصال ایجاد شود.

دسته‌بندی کلی اتصالات پلی‌اتیلن

اتصالات پلی‌اتیلن را می‌توان از چند منظر دسته‌بندی کرد:

1. بر اساس روش اتصال: جوش حرارتی (بوت‌فوشن)، رزوه‌ای (فلنجی یا نری/مادگی)، پرس (فستینگ) و کاوردار.
2. بر اساس شکل هندسی: زانو (زاویه‌دار)، سه‌راهی، دو راهی (اتصال مستقیم)، مانیسک (کاهنده) و فلنج.
3. بر اساس کاربرد: لوله‌کشی آب شرب، فاضلاب، گاز، کشاورزی و صنایع شیمیایی.

در ادامه، پرکاربردترین انواع این اتصالات را به تفصیل بررسی می‌کنیم.

اتصالات جوشی (Butt Fusion)

اتصالات جوشی یا بوت‌فوشن، یکی از مطمئن‌ترین و رایج‌ترین روش‌های اتصال در لوله‌کشی‌های با قطر بالا (معمولاً بالای ۶۳ میلی‌متر) و فشارهای کاری بالا هستند. در این روش، دو انتهای لوله و اتصال (که معمولاً یک مانیسک یا سه‌راهی است) با استفاده از دستگاه جوش حرارتی داغ شده و سپس تحت فشار به هم فشرده می‌شوند.

مزیتهای اتصالات جوشی

• اتصال کاملاً یکپارچه: پس از سرد شدن، اتصال به اندازه خود لوله محکم می‌شود و هیچ نقطه ضعفی وجود ندارد.
• مقاومت بالا در برابر نشتی: به دلیل عدم وجود قطعات جانبی مانند واشر یا رزوه، احتمال نشتی به صفر می‌رسد.
• مناسب برای فشارهای بالا: این اتصالات برای شبکه‌های آب‌رسانی اصلی و خطوط لوله با فشار زیاد ایده‌آل هستند.

معایب و چالش‌ها

• نیاز به تجهیزات تخصصی: استفاده از دستگاه‌های جوش حرارتی سنگین و گران‌قیمت ضروری است.
• زمان‌بر بودن فرآیند: داغ کردن، جوشکاری و زمان خنک‌سازی تحت فشار زمان‌بر است.
• نیاز به اپراتور ماهر: کیفیت جوش به مهارت اپراتور و تنظیم دقیق دما و فشار بستگی دارد.

اتصالات پرس (Fastening) یا کاوردار

اتصالات پرس یا فستینگ، نسل جدیدی از اتصالات پلی‌اتیلن هستند که بدون نیاز به جوش حرارتی نصب می‌شوند. این اتصالات دارای یک پوسته پلاستیکی مقاوم (معمولاً از جنس پلی‌پروپیلن یا پلی‌اتیلن تقویت شده) و یک مکانیزم داخلی شامل حلقه‌های کششی و واشرهای لاستیکی هستند.

نحوه عملکرد

در این روش، لوله پلی‌اتیلن به داخل اتصال پرس قرار می‌گیرد. سپس با استفاده از آچار مخصوص، پیچ‌های روی پوسته بیرونی سفت می‌شوند. این کار باعث می‌شود حلقه‌های داخلی که روی لوله قرار دارند، لوله را به شدت فشار داده و یک مهره‌بندی (Seal) کامل ایجاد کنند.

مزایای اتصالات پرس

• سرعت نصب بسیار بالا: نصب این اتصالات چندین برابر سریع‌تر از روش جوشی است و نیاز به زمان خنک‌سازی ندارد.
• عدم نیاز به تجهیزات سنگین: تنها به یک آچار مخصوص نیاز است که هزینه اولیه را کاهش می‌دهد.
• مناسب برای فضای محدود: به دلیل ابعاد کوچک‌تر و عدم نیاز به فضای کافی برای دستگاه جوش، در فضاهای تنگ و زیرزمینی عالی هستند.
• قابلیت جداسازی: در صورت نیاز به تعمیر یا تغییر مسیر، می‌توان اتصال را باز کرد و مجدداً بست (هرچند توصیه می‌شود واشرها تعویض شوند).

کاربردها

اتصالات پرس برای لوله‌کشی‌های داخلی ساختمان، سیستم‌های آبیاری قطره‌ای، شبکه‌های گاز با فشار متوسط و پروژه‌هایی که زمان اجرای کوتاه اولویت دارد، بسیار محبوب هستند.

اتصالات رزوه‌ای و فلنجی (Threaded & Flanged)

گاهی اوقات نیاز است که لوله‌های پلی‌اتیلن به تجهیزات فلزی (مانند پمپ‌ها، شیرآلات برنجی یا لوله‌های فولادی) متصل شوند. در این موارد، از اتصالات رزوه‌ای یا فلنجی استفاده می‌شود.

اتصالات رزوه‌ای

این اتصالات دارای رزوه داخلی (مادگی) یا خارجی (نری) هستند. لوله پلی‌اتیلن معمولاً از طریق یک اتصال پرس که دارای رزوه است، به این سیستم متصل می‌شود. یا اینکه انتهای لوله با استفاده از ابزارهای مخصوص رزوه‌کش (برای لوله‌های نازک) یا استفاده از اتصالات تبدیل (Transition Fittings) به رزوه متصل می‌شود.

نکته مهم: در اتصالات رزوه‌ای، استفاده از نوار تفلون و چسب رزوه برای ایجاد آب‌بندی کامل ضروری است. همچنین باید مراقب بود که فشار بیش از حد آچار باعث ترک خوردن اتصال پلاستیکی نشود.

اتصالات فلنجی

فلنج‌ها صفحات گردی هستند که به انتهای لوله یا اتصال جوش داده یا پرس می‌شوند و با پیچ و مهره به فلنج تجهیزات دیگر متصل می‌شوند. این روش برای اتصال به پمپ‌های بزرگ، شیرآلات صنعتی و نقاطی که نیاز به دمونتاژ (باز شدن) مکرر وجود دارد، استفاده می‌شود.

مزایای فلنج:

• امکان باز و بسته کردن آسان برای نگهداری و تعمیرات.
• مقاومت بالا در برابر لرزش و ضربه.
• مناسب برای اتصالات با قطر بالا که استفاده از رزوه در آن‌ها عملی نیست.

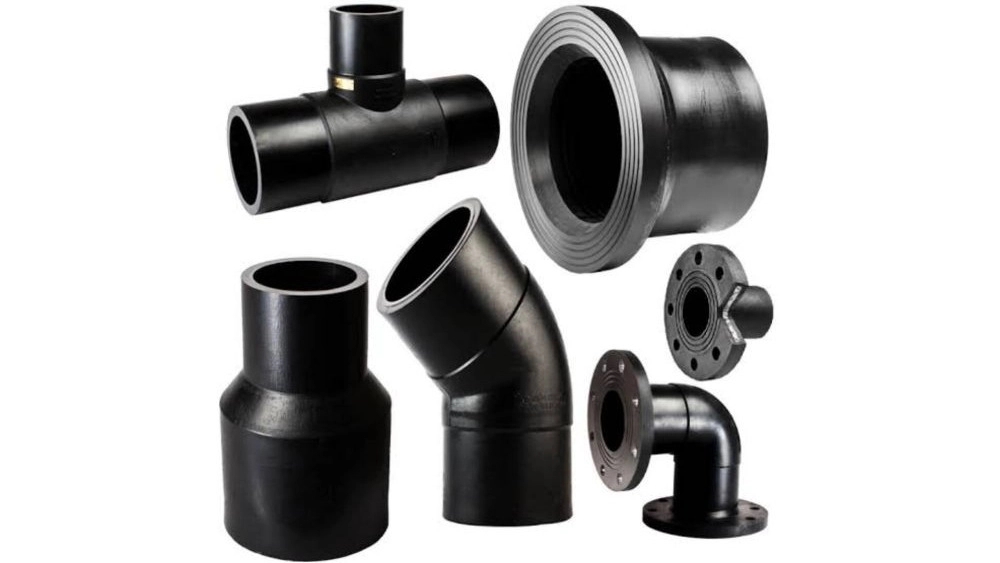

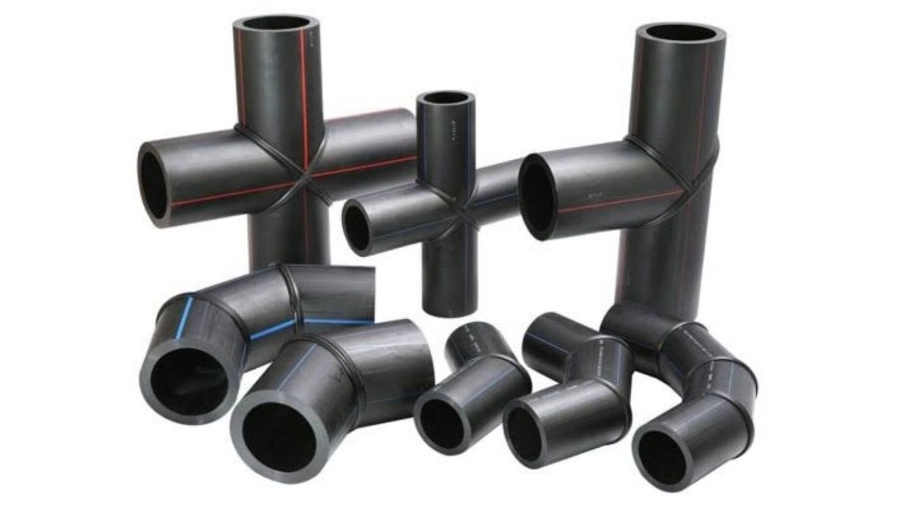

اتصالات زانو، سه‌راهی و مانیسک

این موارد به شکل هندسی اتصالات اشاره دارند و می‌توانند به روش‌های مختلف (جوشی، پرس یا رزوه‌ای) تولید شوند.

زانو (Elbow)

برای تغییر جهت لوله (معمولاً ۴۵ یا ۹۰ درجه) استفاده می‌شود. در اتصالات پرس، زانوهای ۹۰ درجه به دلیل ایجاد مقاومت هیدرولیکی بیشتر و احتمال کثیف شدن زودتر، باید با دقت بیشتری نصب شوند.

سه‌راهی (Tee)

برای تقسیم جریان به دو مسیر یا ترکیب دو جریان استفاده می‌شود. در اتصالات پرس، سه‌راهی‌ها دارای سه نقطه اتصال هستند که هر کدام نیاز به فشار یکنواخت دارند.

مانیسک (Reducer)

برای اتصال لوله‌هایی با قطر متفاوت استفاده می‌شود. مانیسک‌ها می‌توانند هم‌محور (Centric) یا آفست (Eccentric) باشند. در سیستم‌های گاز، استفاده از مانیسک‌های آفست برای جلوگیری از تجمع مایعات در کف لوله مهم است.

نکات کلیدی در خرید و نصب اتصالات پلی‌اتیلن

برای اطمینان از عملکرد صحیح سیستم لوله‌کشی، رعایت نکات زیر ضروری است:

1. استانداردها: اطمینان حاصل کنید که اتصالات دارای گواهی استاندارد ملی ایران، استاندارد EN (اروپا) یا ASTM (آمریکا) باشند.
2. سازگاری فشار: فشار مجاز (PN) اتصالات باید با فشار کاری سیستم همخوانی داشته باشد. معمولاً اتصالات PN10 و PN16 پرکاربرد هستند.
3. کیفیت مواد اولیه: استفاده از اتصالات ساخته شده از گرید PE80 یا PE100 خالص، دوام و مقاومت در برابر ترک‌خوردگی را افزایش می‌دهد.
4. نصب صحیح:
   • در روش جوشی، سطح لوله باید کاملاً تمیز و صاف باشد.
   • در روش پرس، لوله باید تا انتها وارد اتصال شود و از زانو زدگی لوله در حین نصب جلوگیری شود.
   • در روش رزوه‌ای، از چسب‌ها و نوارهای باکیفیت استفاده کنید.

چرا کیفیت اتصالات حیاتی است؟

بسیاری از نشتی‌ها و شکست‌های شبکه‌های آب و فاضلاب، ریشه در کیفیت پایین اتصالات دارد. اتصالات ارزان‌قیمت ممکن است دارای ناخالصی در مواد اولیه باشند، ابعاد دقیق نداشته باشند یا در فرآیند تولید دچار تنش‌های داخلی شده باشند. این موارد در طول زمان و تحت فشار آب یا تغییرات دمایی، منجر به شکست زودهنگام می‌شوند. هزینه تعویض یک اتصال در زیر زمین یا داخل دیوار، ده‌ها برابر هزینه خرید یک اتصال باکیفیت است. بنابراین، سرمایه‌گذاری روی اتصالات مرغوب، یک هزینه نیست، بلکه یک بیمه برای سیستم تأسیساتی شماست.

نتیجه‌گیری

با توجه به اهمیت حیاتی اتصالات پلی‌اتیلن در پایداری و کارایی سیستم‌های لوله‌کشی، انتخاب یک تأمین‌کننده معتبر که هم کیفیت محصولات را تضمین کند و هم تنوع مناسبی از محصولات را ارائه دهد، از اهمیت بالایی برخوردار است. در بازار ایران، بازرگانی زمزم پایپ خدادادی به عنوان یکی از پیشروان و مراجع شناخته شده در زمینه تأمین لوله و اتصالات پلی‌اتیلن، توانسته است اعتماد مهندسان و پیمانکاران را جلب کند.

بازرگانی زمزم پایپ خدادادی با سال‌ها تجربه در صنعت لوله و اتصالات، طیف وسیعی از اتصالات پلی‌اتیلن شامل انواع پرس (فستینگ)، جوشی، رزوه‌ای، فلنجی، زانو، سه‌راهی و مانیسک را با استانداردهای جهانی و در سایزهای مختلف عرضه می‌کند. این مجموعه با تمرکز بر ارائه محصولات با کیفیت بالا (گرید PE80 و PE100)، قیمت‌های رقابتی و خدمات مشاوره‌ای فنی، به مشتریان خود کمک می‌کند تا بهترین انتخاب را برای پروژه‌های خود داشته باشند. علاوه بر تنوع محصول، پشتیبانی پس از فروش و سرعت در تحویل، از دیگر مزایای همکاری با بازرگانی زمزم پایپ خدادادی است. اگر به دنبال تأمین‌کننده‌ای هستید که کیفیت، اصالت و خدمات حرفه‌ای را با هم ارائه دهد، این بازرگانی گزینه‌ای ایده‌آل برای پروژه‌های عمرانی، ساختمانی و صنعتی شما خواهد بود.
