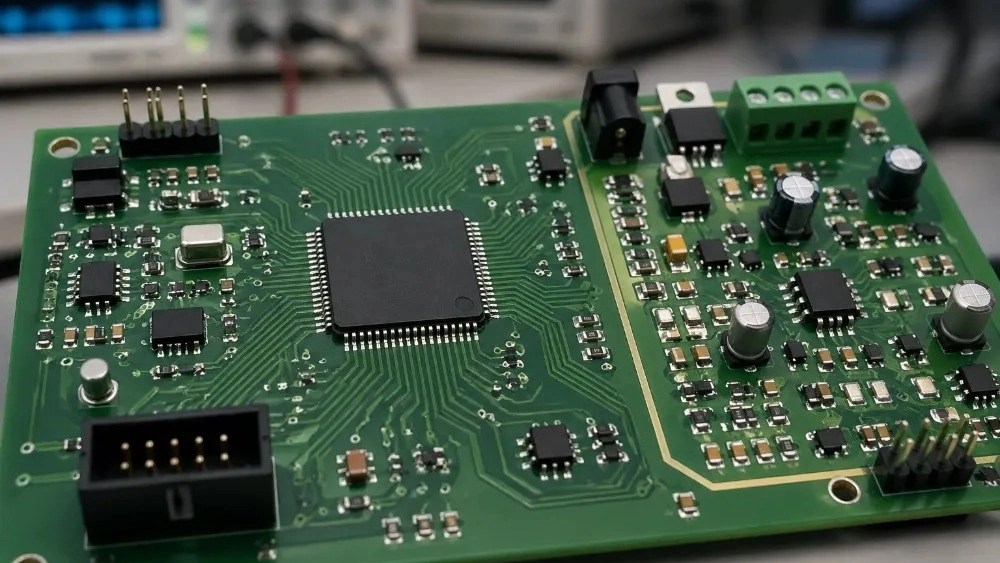

ساخت و طراحي برد AVR ديجيتال و انالوگ يکي از مهمترين مراحل در توليد دستگاه هاي الکترونيکي مدرن است. امروزه ميکروکنترلرهاي AVR به دليل سادگي، انعطاف پذيري، سرعت مناسب و قيمت اقتصادي در بسياري از پروژه هاي صنعتي، دانشجويي و تجاري به کار گرفته ميشوند. از طرف ديگر، ترکيب مدارهاي ديجيتال و انالوگ در کنار يکديگر سبب ميشود تا برد نهايي هم توان پردازش منطقي داشته باشد و هم قادر باشد سيگنال هاي انالوگ واقعي را اندازه گيري يا توليد کند. در اين مقاله به صورت کامل و تخصصي درباره ساخت و طراحي برد AVR ديجيتال و انالوگ صحبت ميکنيم و در بخش هايي از مقاله نيز فروشگاه مگامدار به عنوان مرجع خريد قطعات و بردهاي الکترونيکي معرفي ميشود.
اهميت ساخت و طراحي برد AVR ديجيتال و انالوگ
ساخت و طراحي برد AVR ديجيتال و انالوگ براي بسياري از پروژه ها يک ضرورت است، چراکه AVR اين امکان را فراهم ميکند تا سيستم هاي کنترل، اندازه گيري، پردازش و مانيتورينگ به صورت کاملا يکپارچه اجرا شوند. ترکيب دو بخش ديجيتال و انالوگ باعث ميشود:
- ورودي هاي سنسورها و تقويت کننده ها به صورت دقيق اندازه گيري شوند
- سيگنال هاي ديجيتال براي کنترل رله، موتور، نمايشگر و تجهيزات ديگر توليد شوند
- امکان ايجاد ارتباط با کامپيوتر يا شبکه فراهم بوده
- کاربر بتواند سيستمي کم هزينه و انعطاف پذير طراحي کند
به همين دليل است که بسياري از مهندسان الکترونيک و طراحان بردهاي مدار چاپي به دنبال يادگيري ساخت و طراحي برد AVR ديجيتال و انالوگ هستند.
آشنايي با ميکروکنترلرهاي AVR
قبل از ورود به مراحل ساخت و طراحي برد AVR ديجيتال و انالوگ بايد شناختي کوتاه از خانواده AVR داشته باشيم. ميکروکنترلرهاي AVR در مدل هاي مختلفي مانند:
- ATmega8
- ATmega16
- ATmega32
- ATmega64
- ATmega128
- ATtiny سري مختلف
توليد شده اند. اين ميکروکنترلرها داراي امکانات زير هستند:
- مبدل انالوگ به ديجيتال
- ارتباط UART، I2C، SPI
- تايمرهاي دقيق
- حافظه فلش
- قابليت کار در فرکانس بالا
- پشتيباني از پروگرامرهاي متنوع
به دليل همين قابليت ها است که معمولا ساخت و طراحي برد AVR ديجيتال و انالوگ نسبت به ساير خانواده ها ساده تر است.
مراحل ساخت و طراحي برد AVR ديجيتال و انالوگ
در ادامه مراحل اصلي طراحي را قدم به قدم بررسي ميکنيم.
انتخاب ميکروکنترلر مناسب براي برد
در ابتدا بايد مشخص شود که پروژه مورد نظر چه تعداد ورودي و خروجي نياز دارد. اگر تعداد ورودي هاي انالوگ زياد است، بهتر است از ATmega32 يا ATmega328 استفاده شود. براي پروژه هاي کوچک تر مي توان از ATtiny بهره برد.
فروشگاه مگامدار تمام اين ميکروکنترلرها را با قيمت مناسب در اختيار کاربران قرار ميدهد و شما ميتوانيد بر اساس نياز پروژه خود مناسب ترين مدل را انتخاب کنيد.
طراحي بخش تغذيه
يکي از مهمترين بخش هاي ساخت و طراحي برد AVR ديجيتال و انالوگ، طراحي منابع تغذيه پايدار است. معمولا از رگولاتورهاي 7805 يا رگولاتورهاي سوئيچينگ استفاده ميشود. همچنين بايد خازن هاي ديکاپلينگ براي حذف نويز در نظر گرفته شود.
نکات مهم:
- استفاده از خازن 100 نانو سراميکي کنار هر پايه تغذيه
- استفاده از خازن الکتروليتي براي تثبيت ولتاژ
- توجه به مسيرهاي زمين براي جلوگيري از نويز
طراحي ورودي و خروجي هاي ديجيتال
بخش ديجيتال شامل پورت هاي خروجي و ورودي است که براي اتصال به تجهيزاتي مثل:
- رله
- موتور
- نمايشگر
- کليد فشاري
- سنسور ديجيتال
به کار ميروند.
در ساخت و طراحي برد AVR ديجيتال و انالوگ بايد براي هر پورت ديجيتال حفاظت هايي مثل مقاومت پول اپ يا ديود محافظ در نظر گرفته شود.
طراحي بخش انالوگ
در بخش انالوگ بايد توجه ويژه اي به نويز، فيلترگذاري و دقت مبدل انالوگ به ديجيتال داشت. براي ورودي انالوگ بايد:
- مقاومت هاي دقيق به کار برد
- فيلتر RC براي حذف نويز استفاده کرد
- زمين بخش انالوگ جدا از بخش ديجيتال باشد
- ولتاژ ريفرانس مناسب انتخاب شود
در صورتي که نياز به قطعات انالوگ مثل آپ امپ، سنسورهاي ولتاژ يا جريان داشته باشيد، ميتوانيد آنها را از فروشگاه مگامدار تهيه کنيد.
اضافه کردن پورت برنامه نويسي
براي برنامه ريزي ميکروکنترلر لازم است پورت ISP يا UART روي برد در نظر گرفته شود. اين بخش از ساخت و طراحي برد AVR ديجيتال و انالوگ بسيار مهم است زيرا بدون آن امکان پروگرام کردن ميکروکنترلر وجود نخواهد داشت.
طراحي PCB برد AVR ديجيتال و انالوگ
طراحي PCB بايد با رعايت اصول زير انجام شود:
- کوتاه نگه داشتن مسيرهاي انالوگ
- ضخيم انتخاب کردن مسيرهاي جريان بالا
- قرار دادن خازن نزديک پايه هاي ميکروکنترلر
- جدا کردن زمين انالوگ و ديجيتال
- دور نگه داشتن بخش انالوگ از منابع نويز
نرم افزارهاي مناسب:
- Altium Designer
- Proteus
- KiCad
اشتباهات رايج در ساخت و طراحي برد AVR ديجيتال و انالوگ
برخي اشتباهات باعث ميشود برد عملکرد مناسبي نداشته باشد، مانند:
- عدم استفاده از خازن ديکاپلينگ
- اشتباه در پورت پروگرامر
- رعايت نکردن جداسازي زمين انالوگ و ديجيتال
- عبور دادن مسيرهاي حساس از کنار منابع نويز
- استفاده از ميکروکنترلر نامناسب
اگر ميخواهيد قطعاتي استاندارد و با کيفيت بالا براي پروژه خود انتخاب کنيد، فروشگاه مگامدار بهترين انتخاب است.
نکات پيشرفته در طراحي
براي پروژه هاي حرفه اي تر، پياده سازي موارد زير توصيه ميشود:
- استفاده از فيلترهاي اکتیو در بخش انالوگ
- طراحي چند لايه PCB
- استفاده از رگولاتور سوئيچينگ کم نويز
- افزودن پورت USB يا UART براي ديتالاگ
- محافظت ESD در ورودي و خروجي ها
کاربردهاي برد AVR ديجيتال و انالوگ
بردهاي طراحي شده با ميکروکنترلر AVR در پروژه هاي بسيار زيادي کاربرد دارند، مثل:
- سيستم هاي اندازه گيري دما و رطوبت
- کنترلرهاي صنعتي
- سيستم هاي هوشمند خانگي
- دستگاه هاي آزمايشگاهي
- کنترل موتور
- پروژه هاي دانشجويي
تمامي قطعات مورد نياز اين پروژه ها را ميتوانيد از فروشگاه مگامدار خريداري کنيد.
چرا AVR براي ترکيب بخش ديجيتال و انالوگ مناسب است؟
به دليل اينکه ميکروکنترلرهاي AVR داراي ADC داخلي با دقت بالا، سرعت مناسب، کتابخانه هاي فراوان و پشتيباني گسترده هستند، انتخاب آنها براي ترکيب بخش ديجيتال و انالوگ کاملا منطقي است.
ويژگي هاي ممتاز:
- مصرف انرژي کم
- برنامه نويسي آسان
- سازگاري با اکثر سنسورها
- قيمت اقتصادي
- منابع يادگيري فراوان
جمع بندي
ساخت و طراحي برد AVR ديجيتال و انالوگ يکي از مهمترين مهارت ها براي هر طراح الکترونيک است. با رعايت اصولي مانند جدا سازي بخش انالوگ و ديجيتال، انتخاب درست ميکروکنترلر، طراحي مناسب تغذيه و استفاده از قطعات استاندارد، ميتوان بردي دقيق، پايدار و کاربردي ساخت. همچنين اگر به دنبال تهيه قطعات مطمئن و با کيفيت براي طراحي اين بردها هستيد، فروشگاه مگامدار ميتواند تمام نيازهاي شما را با بهترين قيمت و تضمين اصالت کالا تامين کند.
