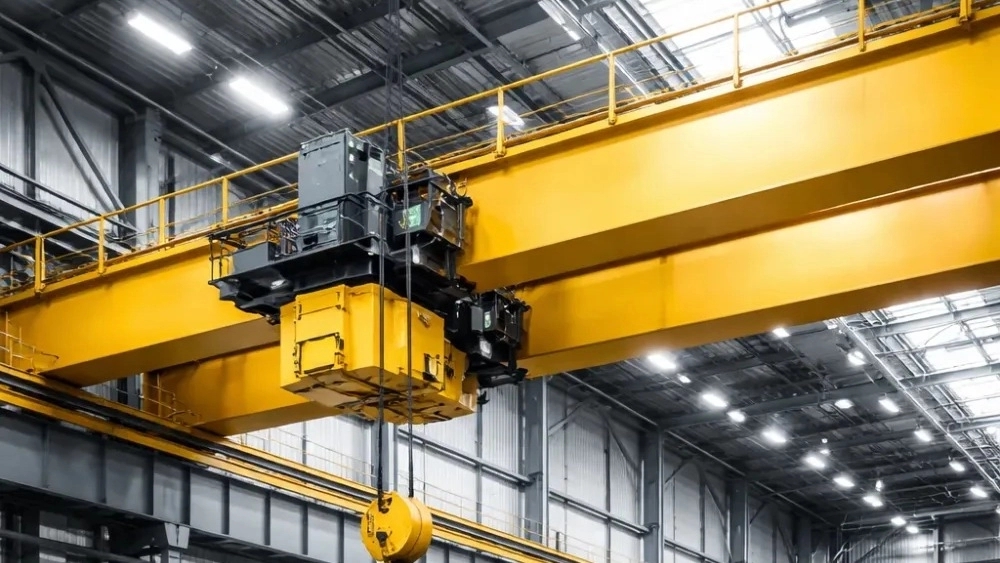

جرثقیل سقفی یکی از مهمترین تجهیزات جابجایی مواد در صنایع مختلف است و نقشی کلیدی در افزایش بهرهوری، ایمنی و سرعت عملیات دارد. در کارخانهها، کارگاهها، سولههای صنعتی و محیطهای تولیدی، استفاده از جرثقیل سقفی استاندارد میتواند هزینهها را کاهش داده و عملکرد خطوط تولید را بهبود دهد. اما ساخت و نصب یک جرثقیل سقفی استاندارد فرایندی چندمرحلهای، دقیق و مهندسی است که نیازمند رعایت استانداردها، محاسبات تخصصی و اجرای اصولی میباشد.
در این مقاله، به شکل جامع و کاملاً آموزشی، مراحل ساخت و نصب جرثقیل سقفی استاندارد را بررسی میکنیم و همچنین توضیح میدهیم چرا همکاری با مجموعهای معتبر مانند کارا سازه اختر کیهان میتواند بهترین انتخاب برای سازمانها و صنایع باشد.
بخش اول: طراحی اولیه جرثقیل سقفی
طراحی، نخستین و حساسترین مرحله در فرایند ساخت جرثقیل سقفی است. در این مرحله مهندسان باید بر اساس نیازهای پروژه، نقشههای اولیه را تدوین کنند. طراحی نادرست میتواند به کاهش ایمنی، استهلاک بالا، کاهش عمر مفید و هزینههای اضافی منجر شود.
۱. تحلیل نیاز و نوع کاربرد
در ابتدا باید مشخص شود که جرثقیل سقفی در چه صنعتی و برای چه میزان ظرفیت بار مورد استفاده قرار خواهد گرفت. نوع بار (فلزی، بستهبندی، ورق، قطعات سنگین و…) و میزان نیاز به حرکت افقی، عمودی و محیط کاری، تعیینکننده ساختار نهایی جرثقیل سقفی است.
۲. تعیین ظرفیت و کلاس کاری
بر اساس استاندارد FEM و ISO، جرثقیل سقفی به کلاسهای کاری مختلف تقسیم میشود. انتخاب درست این کلاسها در کنار ظرفیت باربرداری، تضمینکننده عملکرد صحیح جرثقیل سقفی در طول سالهای استفاده است.
۳. محاسبه دهانه، ارتفاع و مسیر حرکتی
دهانه، ارتفاع بالابری و طول مسیر حرکت از اصلیترین پارامترهای طراحی محسوب میشوند. هرگونه خطا در محاسبه دهانه یا ارتفاع میتواند عملیات نصب را با چالش مواجه کند. کارشناسان «کارا سازه اختر کیهان» معمولاً در این بخش از نرمافزارهای تخصصی مدلسازی و تحلیل سازه استفاده میکنند.
بخش دوم: انتخاب متریال و قطعات استاندارد
در فرایند ساخت جرثقیل سقفی، انتخاب متریال استاندارد اهمیت بسیار زیادی دارد.
۱. انتخاب تیر اصلی و تیرهای فرعی
تیر اصلی (Girder) معمولاً به دو شکل ساخته میشود:
- تکپل
- دوپل
هر نوع کاربرد، ظرفیت و شرایط محیطی نیازمند انتخاب متفاوت است. متریال تیر باید از فولادهای استاندارد و مقاوم در برابر خستگی باشد.
۲. انتخاب موتور، گیربکس و بالابر
بالابر قلب تپنده جرثقیل سقفی است. موتور، ترمز، سیستم حرکت و وینچ همگی باید از برندهای معتبر و استاندارد باشند تا طول عمر و ایمنی دستگاه تضمین گردد.
۳. بررسی شرایط محیطی
در صنایع با رطوبت بالا، محیطهای خورنده، صنایع شیمیایی یا کارگاههای دما بالا، باید از رنگها، متریال و قطعات مقاوم استفاده شود. استانداردسازی این موارد یکی از تخصصهای مجموعه «کارا سازه اختر کیهان» است.
بخش سوم: ساخت و آمادهسازی سازه جرثقیل سقفی
پس از طراحی دقیق و انتخاب متریال، نوبت به مرحله تولید و ساخت میرسد. در این قسمت، دقت و کیفیت ساخت تأثیر زیادی بر عملکرد نهایی جرثقیل سقفی دارد.
۱. برشکاری و مونتاژ دقیق
تیرهای اصلی و فرعی باید با دستگاههای برش CNC یا روشهای دقیق صنعتی آمادهسازی شوند. کوچکترین خطا در برشکاری میتواند باعث انحراف سازه و کاهش کیفیت عملکرد جرثقیل سقفی شود.
۲. جوشکاری تخصصی
جوشکاری جرثقیل سقفی باید تحت استانداردهای AWS یا EN صورت گیرد. جوشهای ناسالم، سطحی یا بدون آزمون، خطرات جبرانناپذیری ایجاد میکنند. مجموعه «کارا سازه اختر کیهان» از آزمونهای غیرمخرب (NDT) برای تست کیفیت جوش استفاده میکند.
۳. رنگآمیزی و پوشش ضدزنگ
پس از ساخت کامل بدنه، رنگآمیزی بهصورت اصولی انجام میشود. استفاده از رنگهای اپوکسی یا پلییورتان باعث افزایش عمر مفید جرثقیل سقفی میشود.
بخش چهارم: نصب ریل و سازههای نگهدارنده
این بخش یکی از حساسترین مراحل نصب جرثقیل سقفی است. قرارگیری دقیق ریلها، تعیینکننده عملکرد صحیح حرکت عرضی و جلوگیری از لرزش یا انحراف چرخهاست.
۱. تراز کردن ریلها
ریلها باید با استفاده از لیزر لول، متر لیزری و دستگاههای استاندارد بهصورت کاملاً تراز نصب شوند. هرگونه خطا—even چند میلیمتر—میتواند به استهلاک سریع چرخها، افزایش صدای عملکرد و کاهش طول عمر جرثقیل سقفی منجر شود.
۲. نصب صفحهپلیتها و ستونها
در برخی پروژهها ساختار سقف برای نصب جرثقیل سقفی مناسب نیست. در این مواقع باید از ستونها و فریمهای فلزی استفاده شود. طراحی این سازهها بر اساس بارگذاری استاتیکی و دینامیکی انجام میشود.
۳. جوش و پیچکاری استاندارد
تمام اتصالها باید با پیچهای مقاوم و جوشهای دقیق انجام شود تا تحمل بار دینامیک در هنگام حرکت جرثقیل سقفی تضمین گردد.
بخش پنجم: مونتاژ نهایی جرثقیل سقفی در محل
پس از آمادهسازی سازه و نصب ریلها، نوبت به مونتاژ و نصب اجزای اصلی میرسد.
۱. نصب کالسکه، ترولی و بالابر
بالابر و ترولی باید توسط تیم متخصص نصب شوند و پس از آن تستهای حرکتی اولیه انجام گیرد. بالابر باید بدون کوچکترین لرزش، حرکت بالا و پایین را انجام دهد.
۲. نصب سیستم برقرسانی و تابلوکنترل
سیستم برقرسانی جرثقیل سقفی شامل:
- شینه برق
- کابلکِر
- کلید فرمان
- تابلو کنترل
- اینورتر
- سیستم ایمنی توقف اضطراری
تمام این موارد باید طبق استاندارد IEC طراحی و نصب شوند.
۳. تنظیم سوئیچها و محدودکنندهها
سوئیچهای حدی (Limit Switch) نقش مهمی در جلوگیری از برخورد بالابر به انتهای مسیر دارند. نصب و تنظیم دقیق این قطعات یک الزام است.
بخش ششم: تستهای نهایی، بالانس و راهاندازی
جرثقیل سقفی قبل از تحویل باید چند مرحله تست را با موفقیت پشت سر بگذارد.
۱. تست بدون بار
در این مرحله حرکت طولی، عرضی و عمودی جرثقیل سقفی بدون بار بررسی میشود. هرگونه لرزش، صدا یا انحراف باید اصلاح گردد.
۲. تست با بار اسمی
جرثقیل سقفی باید بار اسمی خود را بدون مشکل جابجا کند. این تست در حضور مهندسین کنترل کیفیت انجام میشود.
۳. تست بار اضافی (Overload Test)
معمولاً ۱۰ تا ۲۵ درصد بالاتر از ظرفیت اسمی برای تست مقاومت جرثقیل سقفی استفاده میشود.
۴. تنظیم نهایی و تحویل
پس از تستهای کامل، جرثقیل سقفی آماده بهرهبرداری است.
بخش هفتم: نگهداری، سرویس دورهای و افزایش طول عمر
برای حفظ عملکرد ایمن و طولانیمدت جرثقیل سقفی، سرویسهای دورهای ضروری است.
۱. روغنکاری منظم
وینچ، چرخها، گیربکس و یاتاقانها باید در بازههای مشخص روغنکاری شوند.
۲. بازدید از اتصالات
اتصالات سازه، پیچها و صفحهپلیتها باید همواره کنترل شوند.
۳. بررسی کابلها و تابلو کنترل
فرسودگی کابلها یا اشکال در تابلو میتواند عملکرد جرثقیل سقفی را مختل کند.
۴. سرویس تخصصی دورهای
مجموعه «کارا سازه اختر کیهان» خدمات سرویس کامل و بازدیدهای دورهای ارائه میدهد که باعث افزایش عمر مفید و کاهش هزینههای تعمیرات میشود.
چرا «کارا سازه اختر کیهان» بهترین انتخاب برای ساخت و نصب جرثقیل سقفی است؟
این مجموعه با بهرهگیری از تیم مهندسی حرفهای، تجهیزات مدرن و تجربه گسترده در پروژههای صنعتی، توانایی ساخت هر نوع جرثقیل سقفی استاندارد را دارد. همچنین رعایت استانداردهای بینالمللی و ارائه خدمات پس از نصب باعث شده این مجموعه بهعنوان یکی از نامهای معتبر صنعت جرثقیل سقفی شناخته شود.
از طراحی اولیه تا نصب، تست و سرویس دورهای، تمامی مراحل توسط متخصصان آموزشدیده انجام میشود تا مشتریان تجربهای مطمئن و حرفهای داشته باشند.
