در صنعت مدرن، الکتروموتورها به عنوان قلب تپنده ماشینآلات شناخته میشوند و انتخاب صحیح آنها تاثیر مستقیمی بر بهرهوری و طول عمر تجهیزات دارد. در میان طیف وسیعی از موتورهای موجود در بازار، الکتروموتورهای با فریم ۹۰ و شفت ۲۴ میلیمتر، به دلیل کاربرد فراوان در صنایع کوچک و متوسط، اهمیت ویژهای پیدا کردهاند. این موتورها معمولاً در توانهای ۱/۵ و ۲ اسب بخار و سیم مسی و سیم آلومینیومی و با سرعتهای ۳۰۰۰ و ۱۴۰۰ دور در دقیقه تولید میشوند. در این مقاله، به بررسی دقیق فنی این موتورها، همراه با تجهیزات جانبی ضروری مانند فولی، کابل و فیوز حرارتی قدرتی خواهیم پرداخت تا دیدی کامل برای خرید و بهرهبرداری به شما ارائه دهیم. برای مشاهده مشخصات فنی و خرید این محصولات، میتوانید به سایت معتبر https://pmelecteromotor.com/ مراجعه نمایید.

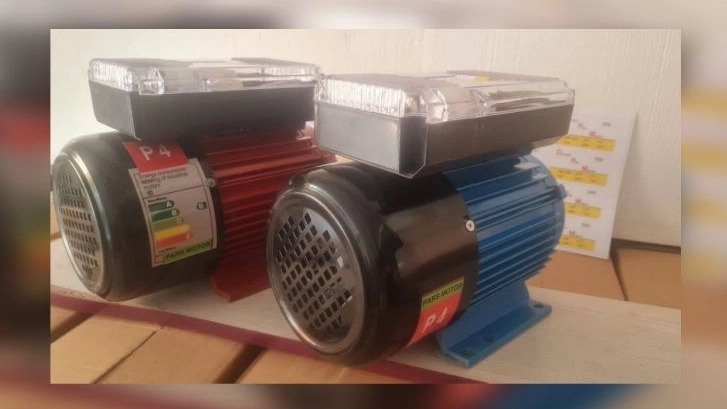

آناتومی و ساختار الکتروموتور فرم ۹۰ و شفت ۲۴
یکی از مهمترین استانداردها در طراحی الکتروموتورها، سایز فریم (Frame Size) است که تعیینکننده ابعاد کلی موتور و محل نصب آن است. الکتروموتور فرم ۹۰ یکی از پرکاربردترین سایزها در کلاس موتورهای کوچک (Small Motors) محسوب میشود. این سایز تعادلی عالی بین قدرت و ابعاد فیزیکی ایجاد کرده و امکان نصب در فضاهای محدود را فراهم میکند. در این موتورها، قطر شفت یا محور خروجی معمولاً ۲۴ میلیمتر است. شفت ۲۴ میلیمتری استحکام لازم برای انتقال توانهای ۱/۵ و ۲ اسب بخار را دارد و امکان اتصال انواع پولی، کوپلینگ و چرخدندهها را به سادگی فراهم میکند.
استفاده از استاندارد شفت ۲۴ در الکتروموتور فرم ۹۰ باعث شده تا این موتورها با گیربکسها و تسمههای استاندارد صنعتی سازگاری کاملی داشته باشند. این امر تعمیر و نگهداری و جایگزینی قطعات را بسیار آسان کرده است. چه شما به دنبال الکتروموتور ۳۰۰۰ دور باشید و چه ۱۴۰۰ دور، سایز فریم ۹۰ و شفت ۲۴ به عنوان یک پلتفرم استاندارد عمل میکند که تغییرات در سرعت و توان، تاثیری بر اتصالات مکانیکی آن ندارد. برای مشاهده جدول ابعاد دقیق این موتورها، پیشنهاد میکنیم از https://pmelecteromotor.com/ بازدید کنید.
تفاوتهای مکانیکی در سرعتهای مختلف
اگرچه اندازه فریم و شفت در موتورهای ۳۰۰۰ و ۱۴۰۰ دور یکسان است، اما ساختار داخلی آنها متفاوت است. موتورهای ۱۴۰۰ دور (۴ قطب) دارای گشتاور اولیه بالاتری هستند و برای کاربردهایی که نیاز به نیروی کشش زیاد دارند، مناسبترند. در مقابل، موتورهای ۳۰۰۰ دور (۲ قطب) سرعت چرخش بیشتری دارند و برای دستگاههایی که نیاز به سرعت بالا هستند، به کار میروند. در هر دو حالت، شافت ۲۴ میلیمتری باید بتواند تنشهای چرخشی و شعاعی ناشی از این توانها را تحمل کند که معمولاً با استفاده از فولاد آلیاژی با کیفیت بالا در ساخت شفت تضمین میشود.
بررسی توانهای ۱/۵ و ۲ اسب بخار در کاربردهای صنعتی
توان خروجی موتور، معیاری برای میزان کاری است که موتور میتواند انجام دهد. الکتروموتورهای ۱/۵ اسب بخار و ۲ اسب بخار در سایز فریم ۹۰، پرفروشترین مدلها در بازار ایران هستند. الکتروموتور ۱/۵ اسب بخار (حدود ۱/۱ کیلووات) اغلب در دستگاههای نجاری کوچک، پمپهای آب خانگی و نیمهصنعتی، و دستگاههای پرس براده سبک استفاده میشود. این موتورها مصرف انرژی بهینهای دارند و برای کارهای مداوم با بار متوسط طراحی شدهاند.
از سوی دیگر، الکتروموتور ۲ اسب بخار (حدود ۱/۵ کیلووات) قدرت بیشتری را در اختیار کاربر قرار میدهد. این موتورها برای کاربردهای سنگینتر مانند کمپرسورهای هوای فشرده، دستگاههای سنگبری، کفسابهای صنعتی و نوار نقالههای باربری مناسب هستند. انتخاب بین ۱/۵ و ۲ اسب بخار باید بر اساس محاسبه دقیق بار وارده بر شفت ۲۴ موتور انجام شود. استفاده از موتوری با توان کمتر از نیاز، باعث داغ شدن بیش از حد و سوختن کویلها میشود، در حالی که توان بالاتر از نیاز، هزینه اولیه را افزایش میدهد هرچند که طول عمر موتور را بالا میبرد.
اهمیت انتخاب صحیح توان بر اساس فریم ۹۰
فریم ۹۰ به دلیل ساختار مستحکم خود، قابلیت پذیرش هر دو توان ۱/۵ و ۲ اسب بخار را دارد. با این حال، در مدلهای ۲ اسب بخار، سیستم خنککننده و فن خنککننده معمولاً بزرگتر طراحی میشود تا حرارت تولیدی ناشی از جریان بالاتر را بهتر دفع کند. همچنین وزن الکتروموتور ۲ اسب بخار کمی بیشتر از مدل ۱/۵ اسب بخار است که نشاندهنده استفاده از مواد اولیه بیشتر در ساخت هسته و بدنه است. برای مشاوره در انتخاب توان مناسب برای دستگاه خود، میتوانید با کارشناسان https://pmelecteromotor.com/ تماس بگیرید.
انتقال قدرت با فولی و تسمه: مکانیزمهای حرکتی
در بسیاری از کاربردها، سرعت چرخش شفت ۲۴ الکتروموتور باید تغییر کند یا به محور دیگری منتقل شود. در اینجا، استفاده از فولی و تسمه اهمیت پیدا میکند. فولی قطعهای استدارهای است که روی شفت موتور و همچنین روی شفت دستگاه مصرفکننده نصب میشود و با استفاده از تسمه، نیروی موتور را منتقل میکند. انتخاب سایز صحیح فولی برای شافت ۲۴ میلیمتری بسیار حیاتی است. فولی باید دقیقاً با شفت فیت شده و هیچگونه لقیای نداشته باشد تا از لرزش و ساییدگی جلوگیری شود.
در الکتروموتورهای ۳۰۰۰ و ۱۴۰۰ دور، نسبت قطر فولی موتور به فولی دستگاه، سرعت نهایی را تعیین میکند. برای مثال، اگر از الکتروموتور ۳۰۰۰ دور استفاده کنید و بخواهید سرعت دستگاه را کاهش دهید، باید از فولی با قطر کوچکتر روی موتور و فولی بزرگتر روی دستگاه استفاده کنید. برعکس، برای افزایش گشتاور در موتورهای ۱۴۰۰ دور، تنظیم نسبت فولیها نقش کلیدی دارد. استفاده از فولیهای آلومینیومی یا چدنی با کیفیت بالا، عمر تسمه را افزایش داده و راندمان انتقال قدرت را به حداکثر میرساند.
نکات نصب و تنظیم فولی روی شفت ۲۴
هنگام نصب فولی روی شفت ۲۴ میلیمتری، حتماً باید از کلگی یا پیچ محکمکننده مناسب استفاده شود تا فولی در حین کار جابجا نشود. هم تراز بودن دقیق فولی موتور و فولی دستگاه نیز از اهمیت بالایی برخوردار است؛ عدم همترازی باعث ساییدگی لبههای تسمه، افزایش مصرف انرژی و خرابی زودرس یاتاقانهای شفت ۲۴ میشود. همچنین تنش تسمه باید تنظیم شود؛ تسمه شل باعث لغزش و کاهش توان میشود و تسمه سفت باعث فشار مضاعف بر یاتاقانها و شفت موتور خواهد شد. برای خرید انواع فولی استاندارد متناسب با الکتروموتور فرم ۹۰، به https://pmelecteromotor.com/ سر بزنید.
تامین برق و ایمنی: کابل و فیوز حرارتی قدرتی
تجهیزات الکتریکی جانبی به اندازه خود موتور اهمیت دارند. کابل برق مناسب باید بتواند جریان مصرفی موتورهای ۱/۵ و ۲ اسب بخار را بدون افت ولتاژ و داغ شدن تحمل کند. برای الکتروموتورهای تکفاز، استفاده از کابلهای ۳ رشته (فاز، نول، ارت) و برای موتورهای سهفاز، کابلهای ۴ یا ۵ رشته با سطح مقطع مناسب (معمولاً ۱/۵ یا ۲/۵ میلیمتر مربع بسته به طول کابل کشی) توصیه میشود. کابلهای با روکش پلاستیکی مقاوم در برابر روغن و حرارت، برای محیطهای صنعتی گزینههای بهتری هستند.
اما مهمترین تجهیزات حفاظتی، فیوز حرارتی قدرتی است. فیوز حرارتی یا بیمتال (Thermal Overload Relay)، وظیفه حفاظت از موتور در برابر جریان کشیدن بیش از حد و افزایش دمای کویلها را بر عهده دارد. در موتورهای ۲ اسب بخار که جریان مصرفی بالاتری دارند، تنظیم صحیح جریان فیوز حرارتی حیاتی است. اگر موتور به دلیل گیر کردن دستگاه یا بار اضافی، جریان بیش از حد بکشد، فیوز حرارتی مدار را قطع کرده و از سوختن الکتروموتور جلوگیری میکند. این قطعه باید دقیقاً بر اساس جریان نامی روی پلاک موتور تنظیم شود.
انتخاب و تنظیم فیوز حرارتی برای موتورهای ۱/۵ و ۲ اسب بخار
برای الکتروموتور ۱/۵ اسب بخار، جریان نامی کمتر است و فیوز حرارتی باید روی رنج پایینتری تنظیم شود. در حالی که برای الکتروموتور ۲ اسب بخار، رنج تنظیم بالاتر خواهد بود. نکته مهم این است که فیوز حرارتی با فیوزهای معمولی (لولهای یا شیشهای) متفاوت است. فیوز معمولی در برابر اتصال کوتاه محافظت میکند، اما فیوز حرارتی در برابر بار اضافی (Overload) که به صورت تدریجی رخ میدهد، موتور را حفاظت مینماید. استفاده از کلید حرارتی موتور (Motor Protection Circuit Breaker) که ترکیبی از کلید و فیوز حرارتی است، نیز یک راه حل مدرن و ایمن برای تاسیسات برقی محسوب میشود. برای اطلاع از قیمت و خرید انواع فیوز حرارتی و کابلهای موتور، https://pmelecteromotor.com/ مرجع مناسبی است.
نتیجهگیری و راهنمای خرید نهایی
انتخاب، نصب و بهرهبرداری از الکتروموتور فرم ۹۰ با شفت ۲۴، نیازمند توجه به جزئیات فنی دقیق است. چه شما به دنبال الکتروموتور ۳۰۰۰ دور برای سرعت بالا باشید و چه الکتروموتور ۱۴۰۰ دور برای گشتاور بالا، و چه توان مورد نیاز شما ۱/۵ اسب بخار باشد یا ۲ اسب بخار، در هر صورت توجه به کیفیت تجهیزات جانبی مانند فولی، کابل و فیوز حرارتی قدرتی، تضمینکننده عملکرد سیستم شما خواهد بود.
خرید از مراکز تخصصی که دانش فنی لازم را دارند، میتواند شما را از بسیاری از چالشهای آینده نجات دهد. سایت https://pmelecteromotor.com/ با ارائه محصولات با کیفیت و گارانتی معتبر، همراه شما در مسیر صنعتیسازی است. با مشاوره با متخصصین این مجموعه، میتوانید بهترین ترکیب موتور و تجهیزات جانبی را متناسب با نیاز خود انتخاب کرده و از ایمنی و بازدهی بالای دستگاههای خود اطمینان حاصل کنید. امیدواریم این مقاله چراغ راهی برای انتخابی آگاهانه و هوشمندانه بوده باشد.
