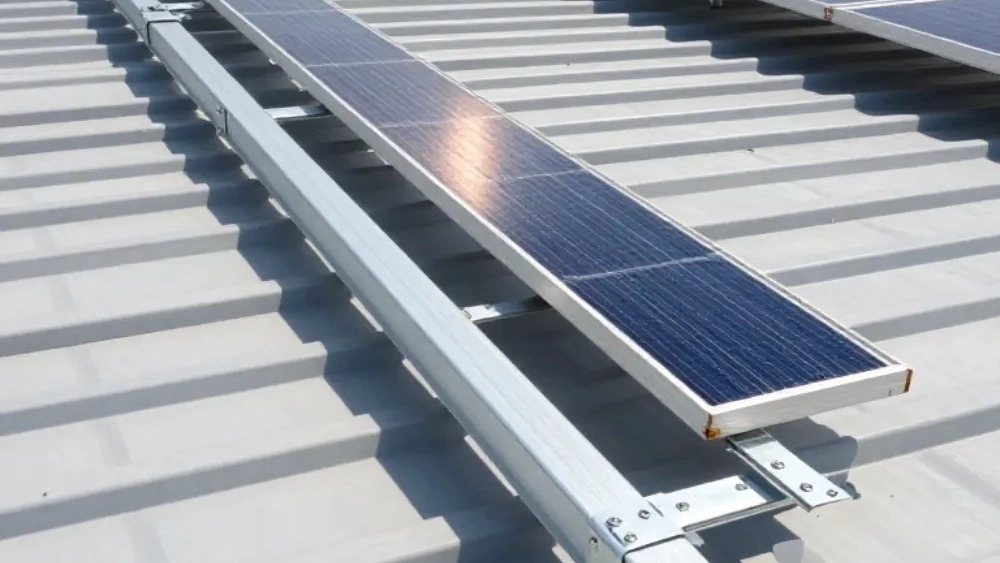

انرژی خورشیدی به عنوان یکی از پاکترین و در دسترسترین منابع انرژی، جایگاه ویژهای در استراتژیهای توسعه پایدار ایران دارد. با توجه به جغرافیای خاص کشور و وجود بسیاری از مناطق کوهستانی و شیبدار، اغلب پشتبامها و زمینهای مورد استفاده برای نیروگاههای خورشیدی دارای سطحی کاملاً صاف نیستند. این مسئله باعث میشود تا نحوه نصب ریلهای خورشیدی روی شیب به یکی از چالشبرانگیزترین و در عین حال تخصصیترین مباحث در صنعت انرژی نو تبدیل شود. نصب صحیح پنلها روی سطوح غیرافقی، نیازمند دانش فنی دقیق، محاسبات مهندسی و رعایت اصول ایمنی است تا علاوه بر حداکثرسازی بهرهوری، دوام و پایداری ساختار در برابر عوامل جوی حفظ شود. در این مقاله، به بررسی تمامی جوانب فنی و اجرایی این فرآیند میپردازیم تا راهنمایی جامع برای مهندسان، نصابان و سرمایهگذاران این حوزه باشد.
اهمیت نصب صحیح ریلهای خورشیدی روی سطوح شیبدار
پیش از ورود به جزئیات فنی، باید درک درستی از اهمیت این موضوع داشته باشیم. وقتی صحبت از نحوه نصب ریلهای خورشیدی روی شیب میشود، هدف صرفاً قرار دادن پنل روی سطح نیست. زاویه و جهتگیری پنلها تأثیر مستقیمی بر میزان تابش خورشید و در نتیجه میزان برق تولیدی دارد. در سطوح شیبدار، اگر ریلها به درستی تراز نشوند، ممکن است سایهاندازی بین ردیفهای پنلها ایجاد شود که افت شدید تولید انرژی را به همراه دارد.
علاوه بر جنبه بهرهوری، جنبه مکانیکی و سازهای حائز اهمیت است. نیروهای باد و برف در سطوح شیبدار رفتاری متفاوت با سطوح صاف دارند. اگر نحوه نصب ریلهای خورشیدی روی شیب به درستی محاسبه و اجرا نشود، خطر جدی برای جدا شدن سازه از بام یا زمین وجود دارد. بنابراین، رعایت اصول استاندارد در نصب، تضمینکننده بازگشت سرمایه و ایمنی نیروگاه در طولانیمدت است.
انواع سیستمهای نصب ریل روی سطوح شیبدار
برای اجرای صحیح پروژهها، شناخت سیستمهای موجود ضروری است. انتخاب روش مناسب بستگی به نوع شیب، جنس زیرساخت (بتن، فلز یا سینگ) و شرایط آب و هوایی منطقه دارد.
سیستمهای نصب با پایههای مثلثی (Triangle Racking)
یکی از رایجترین روشها در نحوه نصب ریلهای خورشیدی روی شیب، استفاده از پایههای مثلثی است. این پایهها به گونهای طراحی شدهاند که میتوانند ریلهای اصلی را در زاویهای مشخص نسبت به سطح شیبدار نگه دارند. این روش زمانی کاربرد دارد که بخواهیم پنلها را با زاویهای متفاوت از زاویه بام نصب کنیم تا زاویه بهینه تابش را به دست آوریم. پایههای مثلثی معمولاً از آلومینیوم یا گالوانیزه ساخته میشوند و باید به صورت دقیق روی سطح زیرین محکم شوند.
سیستمهای نصب ریل به ریل (Rail-to-Rail)
در این روش، ریلهای نگهدارنده پنل مستقیماً روی ریلهایی که به سطح زیرین متصل شدهاند، سوار میشوند. این سیستم بیشتر برای سطوحی مناسب است که شیب آنها با زاویه مطلوب نصب پنل هماهنگ است یا تفاوت زاویه جزئی است. در نحوه نصب ریلهای خورشیدی روی شیب با این روش، استفاده از اتصالات دهانهای (Clamps) با کیفیت بسیار مهم است تا انتقال نیروها به درستی انجام شود.
سیستمهای نصب بدون ریل (Rail-less)
برای کاهش هزینهها و وزن سازه، گاهی از سیستمهای بدون ریل استفاده میشود. در این روش، پایهها مستقیماً به پنل متصل شده و پنلها روی هم قفل میشوند. اگرچه این روش هزینه را کاهش میدهد، اما در نحوه نصب ریلهای خورشیدی روی شیب با شیبهای تند، به دلیل تمرکز تنش در نقاط اتصال، نیاز به دقت مهندسی بسیار بالایی دارد و ممکن است برای همه پروژهها توصیه نشود.
مراحل آمادهسازی زیرساخت قبل از نصب
موفقیت در نصب ریلها به آمادهسازی صحیح زیرساخت بستگی دارد. نادیده گرفتن این مرحله میتواند منجر به شکست پروژه شود.
بررسی ساختار بام یا زمین
اولین قدم در نحوه نصب ریلهای خورشیدی روی شیب، ارزیابی مقاومت سازه موجود است. مهندس باید محاسبه کند که آیا بام یا زمین تحمل بار اضافهشده ناشی از وزن پنلها، ریلها و نیروهای باد را دارد یا خیر. در سطوح شیبدار، نیروهای برآیند (Uplift) ناشی از باد بسیار شدیدتر است و باید در طراحی اتصالات به این نیرو توجه ویژهای شود.
عایقکاری و آببندی
در پشتبامهای شیبدار، نفوذ آب یکی از بزرگترین دغدغههاست. هر سوراخی که برای اتصال پایهها ایجاد میشود، پتانسیل نشت آب دارد. بنابراین، در نحوه نصب ریلهای خورشیدی روی شیب، استفاده از پایههای فلزی با واشرهای لاستیکی و استفاده از چسبها و درزگیرهای مخصوص (EPDM) در محل اتصال پیچ و مهره به بام، الزامی است. این کار باعث میشود تا عایقکاری بام خراب نشود و از نفوذ رطوبت به زیرساخت جلوگیری شود.
ابزارها و تجهیزات مورد نیاز برای نصب روی شیب
اجرای پروژه در ارتفاع و روی سطح شیبدار نیازمند ابزارهای خاصی است که ایمنی و دقت کار را تضمین کنند.
- دریل و متههای مخصوص: برای سوراخکاری روی بتن، فلز یا سینگ.
- تراز لیزری و شاقول: برای اطمینان از تراز بودن ریلها در جهتهای مختلف. در نحوه نصب ریلهای خورشیدی روی شیب، تراز بودن طولی ریلها بسیار حیاتی است تا پنلها دچار تنش نشوند.
- کمربند ایمنی و طناب نجات: کار روی شیب همواره با خطر لیز خوردن و سقوط همراه است. استفاده از تجهیزات حفاظت فردی (PPE) غیرقابلگذشت است.
- آچارهای گشتاور (Torque Wrench): برای بستن پیچها و مهرهها با گشتاور دقیق طبق دفترچه فنی سازنده.
مراحل عملیاتی نحوه نصب ریلهای خورشیدی روی شیب
حالا به بخش اصلی مقاله میرسیم؛ یعنی گامبهگام اجرای کار. رعایت این توالی باعث میشود تا فرآیند نصب با کمترین خطا و بالاترین سرعت انجام شود.
۱. نشانهگذاری و مکانیابی پایهها
ابتدا باید محل دقیق نصب پایهها روی سطح شیبدار مشخص شود. این کار باید با دقت سانتیمتری انجام شود. فاصله بین پایهها باید طبق نقشه سازه باشد تا بتواند بارهای وارده را تحمل کند. در نحوه نصب ریلهای خورشیدی روی شیب، نشانهگذاری باید طوری باشد که ریلها در جهت عمود بر جهت شیب (یا طبق طرح جهتگیری) قرار گیرند تا جریان آب به درستی مدیریت شود.
۲. نصب پایههای اتصال (L-Feet یا Hooks)
پس از نشانهگذاری، نوبت به نصب پایهها میرسد. اگر بام از نوع سینگ باشد، از قلابهای مخصوص (Standing Seam Clamps) استفاده میشود که بدون سوراخ کردن بام، ریلها را نگه میدارند. این روش بهترین گزینه برای نحوه نصب ریلهای خورشیدی روی شیب در بامهای فلزی است چون یکپارچگی بام حفظ میشود. برای بامهای بتنی یا مسطح، از پایههای L شکل استفاده شده و با پیچ و رولپلاک یا چسب کیمیا محکم میشوند.
۳. اتصال ریلهای طولی به پایهها
پس از نصب پایهها، ریلهای آلومینیومی یا گالوانیزه روی آنها قرار میگیرند. در این مرحله باید دقت شود که ریلها کاملاً صاف و بدون انحراف باشند. استفاده از همترازکنندهها در این مرحله بسیار کمککننده است. در نحوه نصب ریلهای خورشیدی روی شیب، اتصال ریلها به پایهها باید با پیچهای خودکار و مهرههای فلزی انجام شود و در صورت نیاز از واشرهای تخت برای جلوگیری از لغزش استفاده گردد.
۴. اتصال ریلها به یکدیگر (Joining)
اگر طول ریلها از طول استاندارد کمتر باشد، باید از اتصالات دهانهای (Splice) استفاده کرد. این اتصالات باید داخل پروفیل ریل قرار گیرند و با پیچ محکم شوند. نکته مهم در نحوه نصب ریلهای خورشیدی روی شیب این است که محل اتصال دو ریل نباید روی پایه نصب باشد، بلکه باید در وسط دهانه بین دو پایه قرار گیرد تا تنشها به درستی توزیع شوند.
۵. نصب گیرههای میانی و انتهایی (Mid & End Clamps)
پس از نصب ریلها، نوبت به قرار دادن پنلها میرسد. گیرههای انتهایی در ابتدا و انتهای هر ردیف و گیرههای میانی بین پنلها قرار میگیرند. در سطوح شیبدار، خطر لغزش پنلها روی ریل وجود دارد. بنابراین در نحوه نصب ریلهای خورشیدی روی شیب، گشتاور سفتکردن این گیرهها باید دقیقاً طبق توصیه سازنده باشد. کم بودن گشتاور باعث لغزش پنل و زیاد بودن آن باعث شکستن فریم پنل میشود.
محاسبات زاویه و جهتگیری در سطوح شیبدار
یکی از پیچیدهترین بخشها، تعیین زاویه نهایی پنلهاست. اگر بام شما شیب ۲۰ درجه دارد و زاویه بهینه برای شهر شما ۳۰ درجه است، باید از پایههایی استفاده کنید که ۱۰ درجه زاویه را اضافه کنند. اما اگر بام شما ۴۰ درجه شیب دارد، ممکن است نیاز باشد پنلها را موازی با بام نصب کنید تا از هزینههای اضافی ساخت سازههای بسیار بلند جلوگیری شود، مگر اینکه تحلیل اقتصادی نشان دهد افزایش تولید انرژی ارزش این هزینه را دارد.
در نحوه نصب ریلهای خورشیدی روی شیب، استفاده از نرمافزارهای شبیهسازی مانند PVsyst بسیار کمککننده است. این نرمافزارها میتوانند سایهاندازی دقیق پنلها روی هم را در طول سال محاسبه کنند و بهترین فاصله بین ردیفها را پیشنهاد دهند. فاصله نامناسب ردیفها روی شیب میتواند باعث شود پنلهای جلویی سایه سنگینی روی پنلهای عقبی بیندازند که با توجه به اثر "اثر شمعی" (Hot Spot Effect)، میتواند به پنلها آسیب جدی بزند.
چالشهای ایمنی در نصب روی شیب و راهکارهای آن
کار روی شیب همواره خطرات خاص خود را دارد. لیز خوردن ابزار، سقوط پنلها و سقوط اپراتور از جمله این خطرات هستند.
استفاده از داربست و توریهای ایمنی
برای پروژههای بزرگمقیاس در نحوه نصب ریلهای خورشیدی روی شیب، استفاده از داربستهای استاندارد ضروری است. همچنین، نصب توریهای محافظ در لبههای بام میتواند از سقوط ابزار و قطعات جلوگیری کند.
مدیریت وزن و حمل قطعات
حمل ریلهای طولانی و پنلهای خورشیدی روی شیب بسیار دشوار است. استفاده از جرثقیلهای دستی یا بالابرهای مناسب برای بالا بردن قطعات به روی بام، بخشی از استراتژی نحوه نصب ریلهای خورشیدی روی شیب است. نباید هیچگاه اپراتورها را مجبور به حمل دستی قطعات سنگین روی سطح شیبدار کرد، زیرا تعادل آنها به هم میخورد و خطر جراحت جدی وجود دارد.
نگهداری و تعمیرات سیستمهای نصب شده روی شیب
پس از اتمام نصب، کار تمام نشده است. سیستمهای خورشیدی روی شیب نیاز به بازدیدهای دورهای دارند. به دلیل وجود شیب، بارش برف و باران میتواند فشارهای مکانیکی خاصی را به نقاط اتصال وارد کند. بازدید سالانه پیچها و مهرهها و بررسی نشتی آب در زیر پایهها، بخشی از برنامه نگهداری است.
در نحوه نصب ریلهای خورشیدی روی شیب، باید دسترسی برای تمیزکاری پنلها نیز در نظر گرفته شود. اگر شیب بسیار تند باشد، تمیز کردن پنلها بدون سیستمهای مخصوص دسترسی غیرممکن است. بنابراین، در مرحله طراحی باید راهکارهایی مانند نصب راهروهای خدماتی یا استفاده از رباتهای تمیزکننده در نظر گرفته شود.
مقایسه هزینه نصب روی سطوح صاف و شیبدار
بدون شک، نحوه نصب ریلهای خورشیدی روی شیب هزینه بیشتری نسبت به سطوح صاف دارد. این هزینه ناشی از استفاده از پایههای خاص، زمان بیشتر اجرا، نیاز به تجهیزات ایمنی گرانقیمت و پیچیدگی بیشتر در طراحی است. با این حال، این هزینه اضافی باید در مقابل مزایای آن سنجیده شود. استفاده از بامهای شیبدار اغلب نیازی به استفاده از زمینهای ارزشمند ندارد و میتواند از فضاهای مرده ساختمانها استفاده کند. علاوه بر این، در بسیاری از موارد، زاویه بامهای شیبدار به زاویه بهینه تابش نزدیکتر است و میتواند نیاز به ساخت سازههای زاویهساز را کاهش دهد.
نتیجهگیری
نحوه نصب ریلهای خورشیدی روی شیب فرآیندی است که ترکیبی از هنر، مهندسی و تجربه عملی را میطلبد. از انتخاب نوع پایه و ریل گرفته تا محاسبات دقیق زاویه و رعایت اصول ایمنی، هر مرحله نقشی کلیدی در موفقیت پروژه دارد. با توجه به افزایش تقاضا برای انرژیهای تجدیدپذیر در ایران، تسلط بر تکنیکهای نصب در شرایط مختلف جغرافیایی، یک مزیت رقابتی بزرگ برای شرکتهای فعال در این حوزه محسوب میشود. رعایت استانداردها و استفاده از قطعات با کیفیت، تضمینکننده عمر طولانی نیروگاه و تولید پایدار انرژی پاک برای سالهای طولانی خواهد بود. سرمایهگذاری روی آموزش و استفاده از تیمهای متخصص برای اجرای این پروژهها، هوشمندانهترین تصمیمی است که یک سرمایهگذار میتواند بگیرد.
