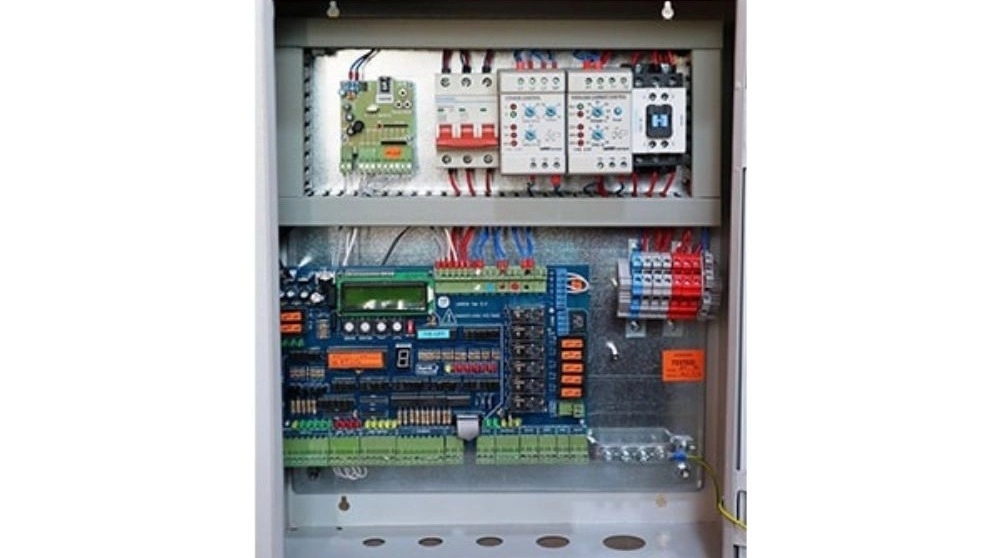

✴️ تابلو فرمان دو سرعته آسانسور ✴️
انواع تابلو فرمان آسانسور پر کاربرد به دو دسته کلی تابلو فرمان دو سرعته آسانسور و تابلو فرمان اینورتر دار جای می گیرند. در تابلو فرمان دو سرعته از موتورهایی با دو سیم پیچ برای آسانسور استفاده می شود، پس این موتورها می توانند در دو سرعت متفاوت کار کنند.
در این نوع تابلو، از آنجایی که موتور به صورت مستقیم راه اندازی می شود، جریان راه اندازی بالایی دارند و طول عمر موتور به نسبت راه اندازی غیر مستقیم با استفاده از اینورتر کمتر است. علاوه بر این جریان راه اندازی بالا موجب نوسان ولتاژ شده و بر روی سایر مصرف کننده ها تاثیر گذار است.![](/_next/image?url=https%3A%2F%2Fcdn-ir1.behzi.net%2Feditor%2Fcover%2F1698490824075.jpg&w=3840&q=100)

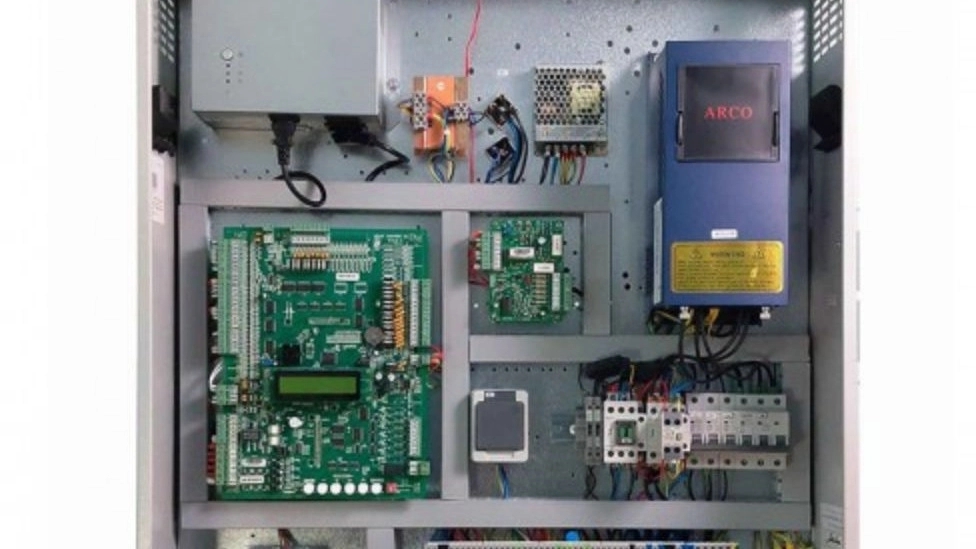

✴️تابلو فرمان آسانسور درایو دار✴️
اینورتر یا درایو دستگاهی الکترونیکی است که جریان مستقیم برق را به جریان متناوب تبدیل کرده و در فرکانس و ولتاژ خروجی تغییر ایجاد می کند و به این طریق دور موتور الکتریکی را کنترل می کند. استفاده از اینورتر باعث صرفه جویی در مصرف برق می شود، از الکتروموتورها محافظت می کند و طول عمر آن ها را افزایش می دهد. اینورتر ها می توانند دور موتور را از صفر تا چندین برابر دور نامی نوشته شده روی پلاک موتور تغییر دهند. در تابلو فرمان آسانسور درایو دار، موتور با استفاده از درایو و به آرامی راه اندازی می شود و حرکت های ناگهانی نخواهد داشت چون سرعت موتور با تغییر گشتاور و فرکانس به آرامی تغییر می کند و از تنش های مکانیکی بر موتور می کاهد. در آسانسور های درایو دار بر خلاف آسانسور های دو سرعته سطح تراز کف کابین دقیق است و درایو سطح ایده آل جهت توقف آسانسور را تنظیم می کند و با طبقات هم سطح می شود. موتور مورد استفاده در این نوع تابلو فرمان فقط یک سیم پیچ دارند و مجهز به شفت انکودر هستند تا موقعیت آسانسور را تشخیص دهند. نصب تابلو فرمان درایو دار هزینه بیشتری نسبت به تابلو فرمان دو سرعته دارد اما این هزینه اضافی به علت صرفه جویی در مصرف برق و افزایش طول عمر موتور جبران خواهد شد.
![](/_next/image?url=https%3A%2F%2Fcdn-ir1.behzi.net%2Feditor%2Fcover%2F1698490824075.jpg&w=3840&q=100)
تابلو برق آسانسور
تغذیه تابلو برق آسانسور یک کابل ۵ رشته ای با سطح مقطع ۶ میلی مترمربع و از سمت تابلو مشاعات GDB است به طوری که سه رشته سیم فاز آن وارد کلید مینیاتوری و رشته نول آن به شینه نول و هادی حفاظتی آن به شینه زمین تابلو آسانسور متصل می شود. البته گفتنی است کابل سه فاز ورودی تابلو برق آسانسور و کلید مینیاتوری بر اساس مصرف تابلو در نظر گرفته می شود. در عمل به جای کلید مینیاتوری سه فاز از یک کلید مینیاتوری سکسیونری استفاده می شود. زیرا فیوز سریع تر از کلید مینیاتوری در هنگام اتصال کوتاه عمل می نماید. خروجی کلید مینیاتوری سه فاز سه قسمت را تغذیه می نماید.
به یک کلید ۰ و ۱ در تابلو وصل می شود تا بتوان بدون باز کردن درب تابلو برق کل آسانسور را قطع و وصل نمود.
